Могу предположить что из за слабого давления на порог струна таки будет колбаситься в пропиле,

нет - ерзанья по горизонтали конечно быть не должно.. как это решить - другой вопрос.. а оно кстати всегда есть в системах с нулевым ладом..
но по вертикали струна не должна оторваться от лада и при 3гр перегиба, кмк.




чем обосновано изготовление такого маленького угла?

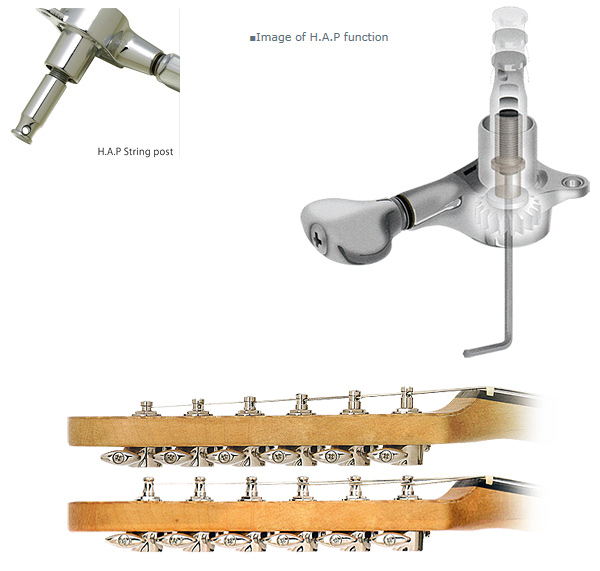

Не хотел делать склейку головы. Прикинул на чертеже и получил, что угол головы 6 градусов, и изменение высоты колков еще около 4 градусов.
Посчитал, что 10 хватит. Тем более, решил, что гриф пристрелочный, уж очень много разных нюансов. Хочу отточить их на нем...
Если уж совсем беда будет, то влеплю ритейнер на 6 струн (хотя не хочу конечно).



Если что есть еще заготовка грифа с углом головы уже в 10 градусов.

... и добавил:

Насчёт ерзанья и вылетания из порожка - такое часто бывает, когда струна идет под углом от порожка к колку. Поэтому в том числе на ЛП делают угол бошки аж 17 градусов.
Плюс еще играет размер мензуры, поскольку натяжение разное и на коротких мензурах выскочить струне проще.

Это мои мысли, и если не прав то поправьте.


... и добавил:

Очень много информации, в том числе про угол наклона головы, почерпнул тут
https://mux22.livejournal.com/582960.html
Кстати этот человек (Михаил ) потом выпиливал мне на ленточке гриф. За что большое ему спасибо!

я хотел сказать что как по мне - 6гр в вертикальной плоскости - более чем достаточно.. а что там в горизонтальной - это другой вопрос..


А в горизонтальной плоскости струна от бриджа до колка идет ровно, через порожек и без изгиба. Это закладывалось изначально. Таким образом, вероятность, что что-то выскочит меньше как мне кажется

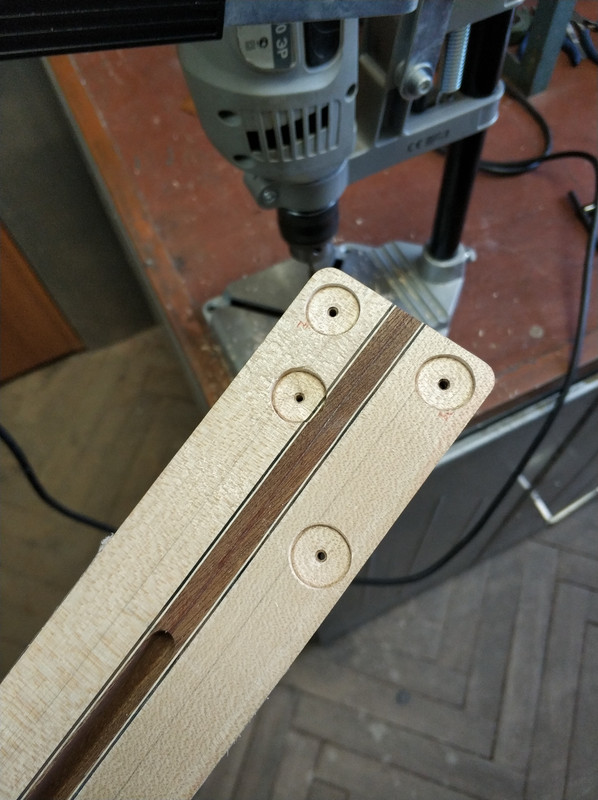

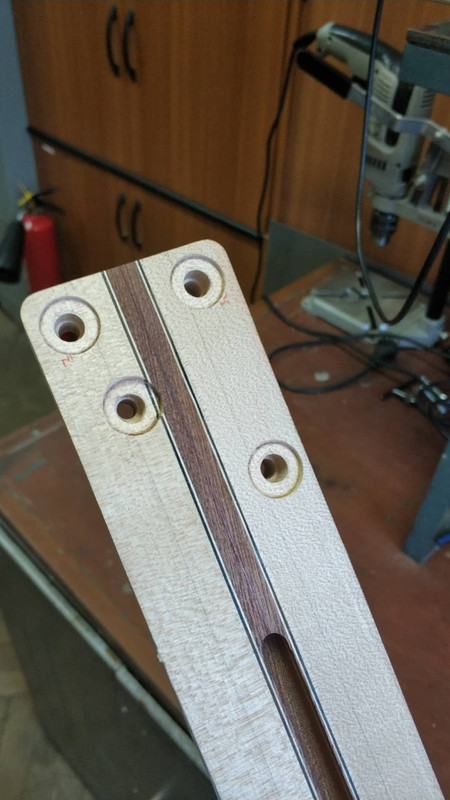

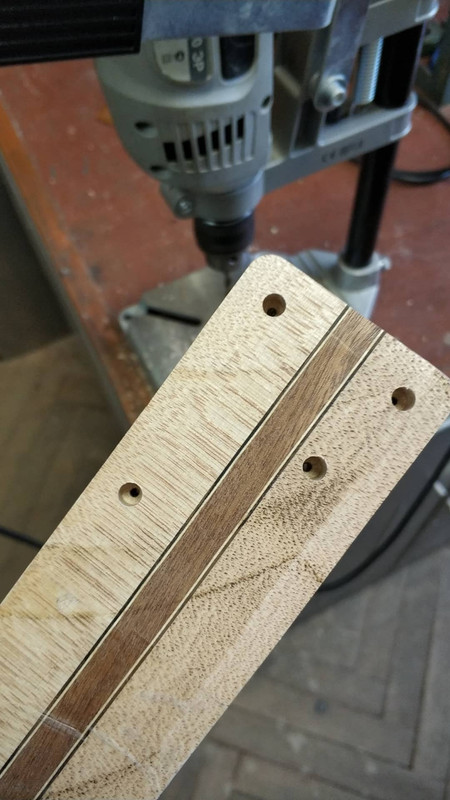

Сегодня делал будущее крепление грифа.
Пошёл немного по-другому пути

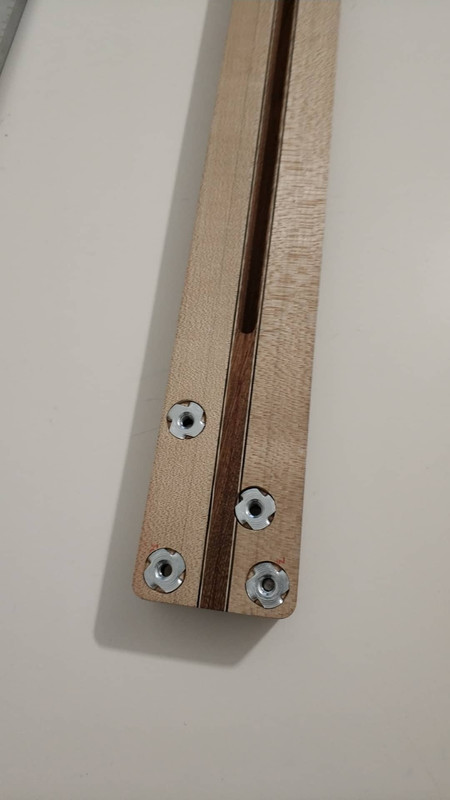

Такие втулки позволяют использовать винты М5

... и добавил:

Продолжил работы по грифу.

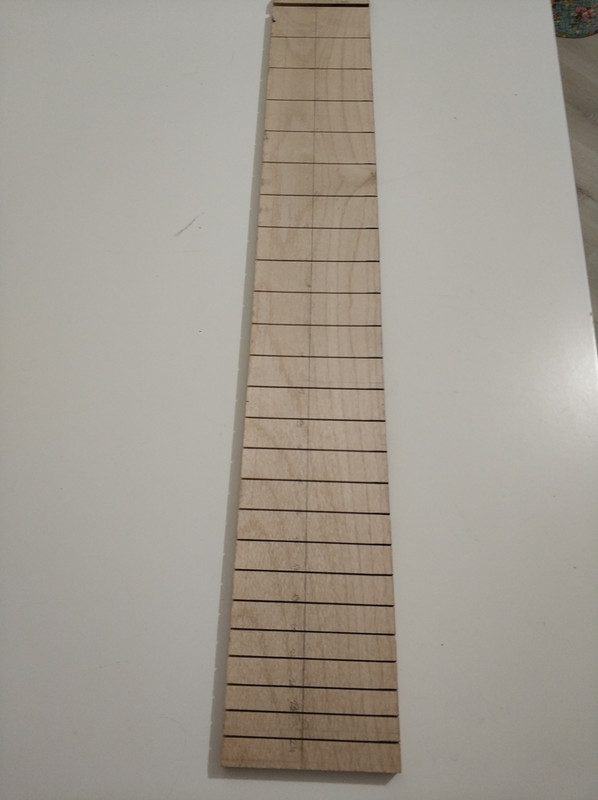

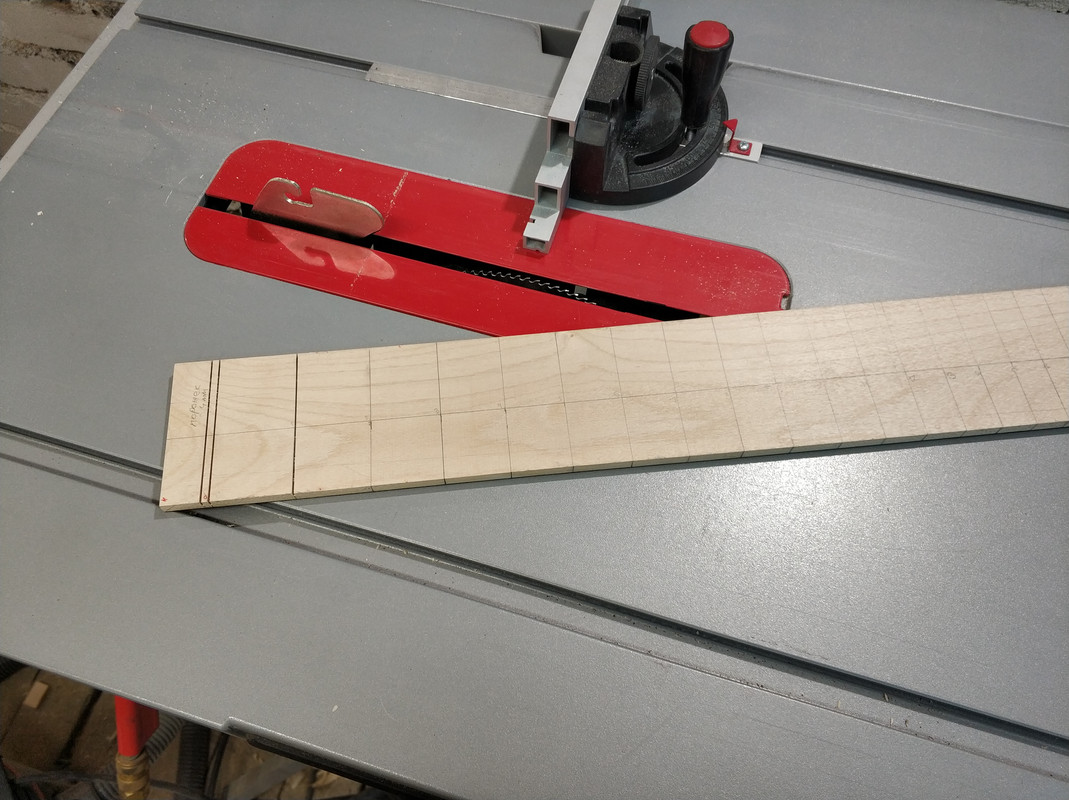

Разметил и пропилил накладку

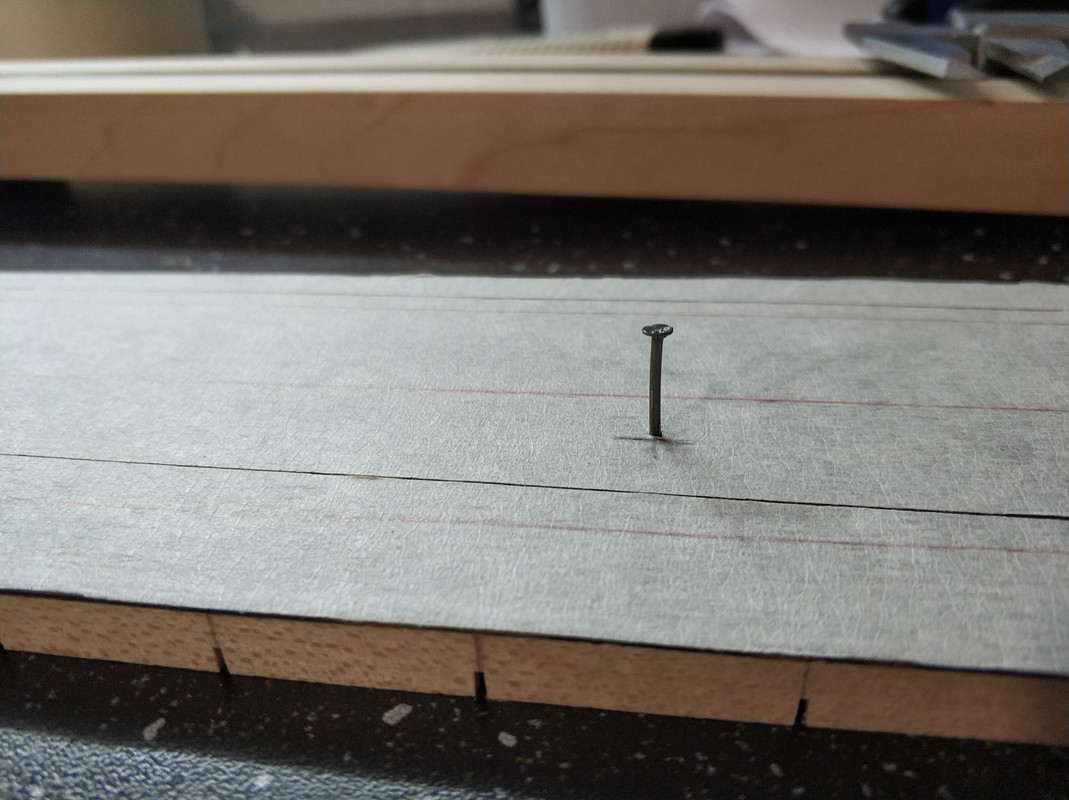

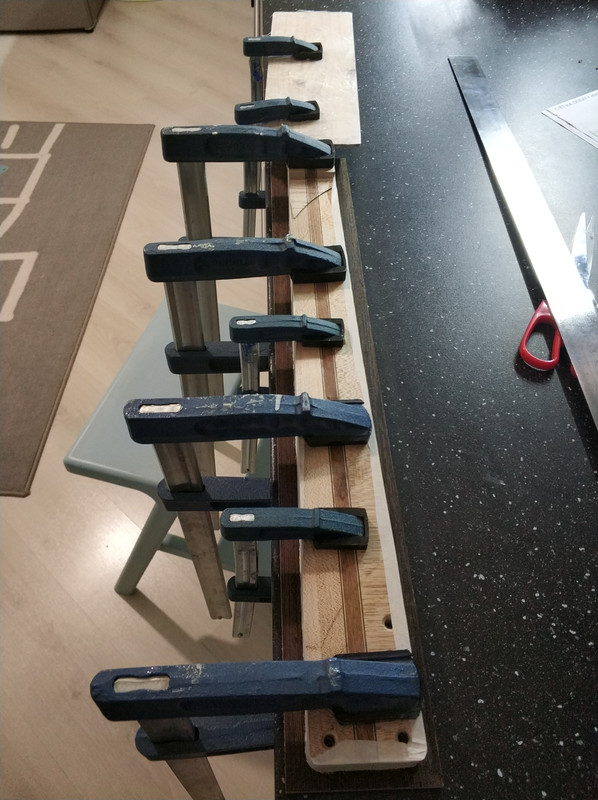

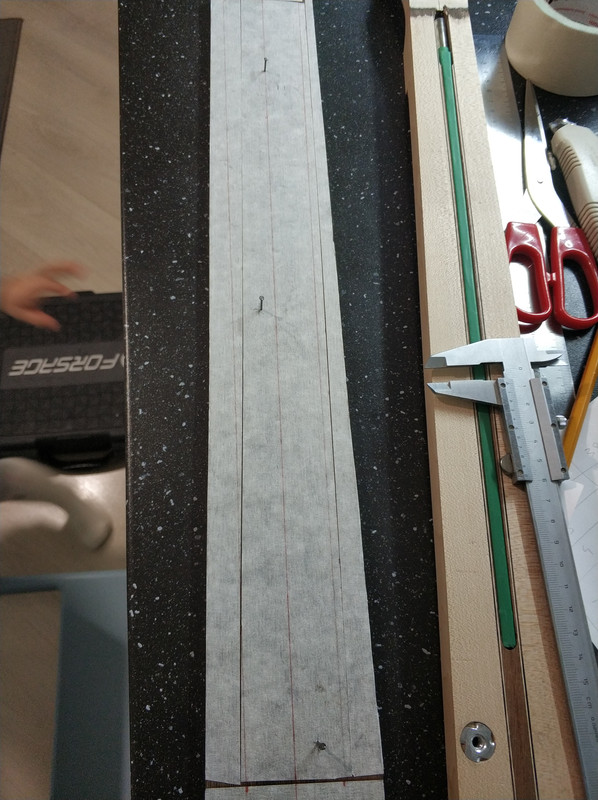

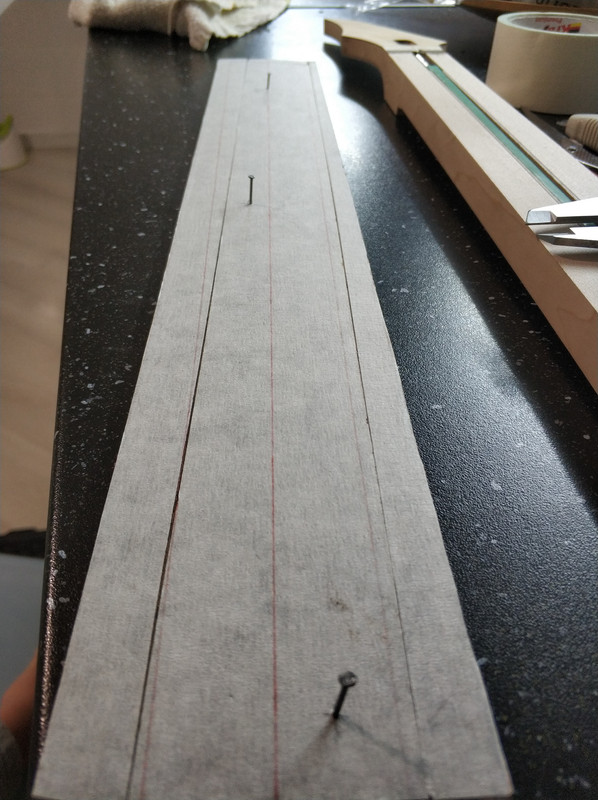

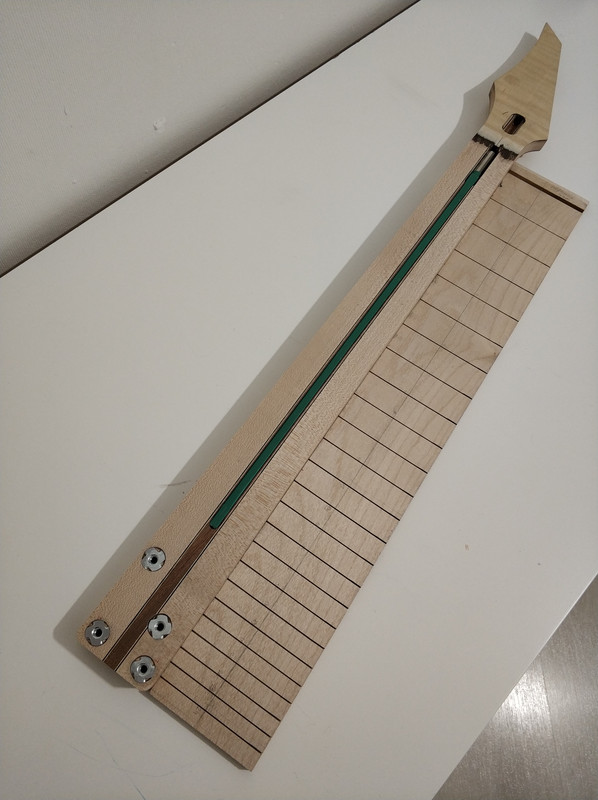

Разметил место соединения с грифом, вбил гвоздики и приклеил









Ждем до завтра.

Толково со втулками. Хороший будет прижим грифа к корпусу. Установка их, конечно , времени займёт. По сравнению со втулками, которые устанавливаются с наружной стороны. А что за плюс вы находите в том, что резьба м5? В стандартной шайбе отверстие 5мм, кажется... Так.

Да, в стандартной шайбе грифа под пятерку. А у футорки м6. У нас нигде футорок м5 в продаже нет. Вот и решил забивной гайкой попробовать

Так они и стоят со стороны накладки. Внимательно посмотрите на фото

Данные изделия называются усовыми гайками

Данные изделия называются усовыми гайками

Да, все верно

Карман тела не забыл по местоположению втулок просверлить, прежде чем накладку клеить?

В боди все просверлено. У меня на шаблоне грифа эталонные отверстия.
