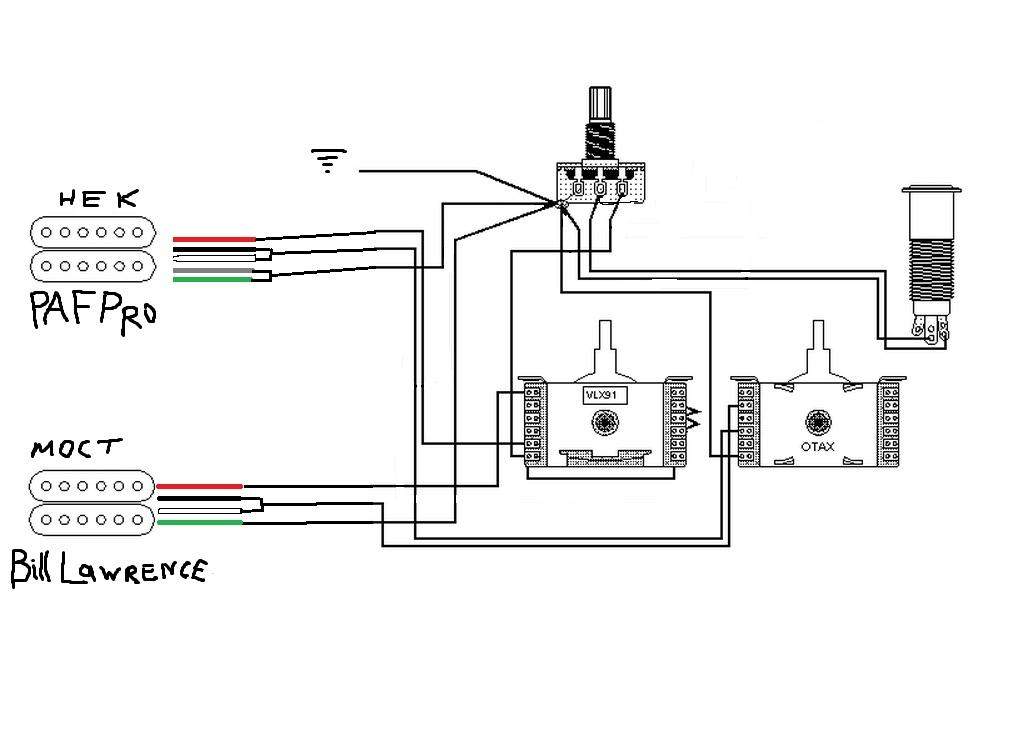

А зачем так сложно, с двумя блэйд-свитчами...
Мне кажется что можно обойтись одним - http://www.stewmac.com/shop/Electronics,_pickups/Components:_Switches_and_knobs/Megaswitch_E-Model.html

Очень дельная штучка, ставил на свой Ибанезик, уйма кайфа, но всё свелось к трём положениям - среднему и крайним, ибо не шумят.

Конкретно по твоему случаю, перепроверь провода, мог напутать с полярностями и катушками.

ап нужна помощь

просто хочу с помощью отакса распаять схему hh 1vol. может кому встречались схемы в инете. если уж нет так нет, закажу 3 позиционник димарцио.

не, это я видел. это super 5 way switch а не отакс.

При наличии тестера можно и самому сделать диаграмму.

solomon592d, Тебе надо сделать раздельно по половинкам. На левой полностью распаять переключение сигнальной части. Разделить по половинкам бридж и нек. На правой половинке распаять отсечки, аналогично распределить по половинкам.

Чутка позже разрисую...

Товарищи помогите со схемой, примерно так же надо, только сделать параллель в неке во второй позиции, 2 Фокинских хамбакерера, в неке рельса, по этому нужна параллель, в электронике не силен, по этому самому разобраться тяжело, 2 схемы нашел похожие, но чутка не тподходят они
Как вот здесь параллель сделать?


... и добавил:

Может кто видел где такую схему, кинте ссылку, нашел только это..
Вот в этой нек как надо, но средняя позиция и бридж не подходят, и какие-то они совсем разные, подскажите как лучше сделать?
