Отсечка тумблером вместо пушпула!
« : Февраля 23, 2013, 03:23:46 »
Имеется гитара (Cort z44) HH три позиции + отсечка (пушпулл) на оба хамбакера. Пушпулл разболтался. И если его немного задеть - слышны щелчки. Так как тоном я не пользуюсь, решил заменить его на обычный тумблер для отсечки. Она очень нужна, да и тумблером будет куда удобней пользоваться.
Ну и собственно вопросы:
1. Какой тумблер мне подойдет
2. Как этот тумблер запаять правильно
3. Повлияет ли данная операция на звук. если да, то есть ли какие-то альтернативы?
Спасибо
« Последнее редактирование: Февраля 24, 2013, 15:04:55 от Паша Шевцов »

Оффлайн kinoman

  • Живу на форуме
  • *******
  • Сообщений: 19810
  • Репутация: +1778/-77
  • Тут каг бе подпись.
Re: Отсечка тумблером вместо пушпула!
« Ответ #1 : Февраля 25, 2013, 18:29:08 »
любой тумблер, нужна на два контакта, торые размыкаются и замыкаются между собой, приапять змелю и вовод отсечк с хамба. Все. На звук ен повлиеят.

Оффлайн Паша Шевцов Автор темы

  • Новичок
  • *
  • Сообщений: 71
  • Репутация: +15/-0
    • TSE AUDIO
Re: Отсечка тумблером вместо пушпула!
« Ответ #2 : Февраля 27, 2013, 10:49:06 »
kinoman, как я понял, провода отсечки черный+белый. но мне нужна отсечка на два хамбакера сразу. как в таком случае припаять два спареных черных и белых, и куда землю тогда кидать?

Оффлайн Mishok

  • Эксперт
  • *****
  • Сообщений: 2470
  • Репутация: +3979/-7
  • ♠ ♣ ♥ ♦
Re: Отсечка тумблером вместо пушпула!
« Ответ #3 : Февраля 27, 2013, 11:24:51 »
Как всегда не уверен на 100%, но думаю, что вот эта схема

Для двух датчиков соответсвенно брать переключатель с 6 контактами, и параллельно припаять от обоих датчиков

Такие переключатели к счастью в многих магазинах радиодеталей продаются.

Землю от переключателя к общей земле припаять, наверное, часто это крышка потенциометра, но мне больше нравится всю землю на отдельную клемму собрать.  ???



Оффлайн Паша Шевцов Автор темы

  • Новичок
  • *
  • Сообщений: 71
  • Репутация: +15/-0
    • TSE AUDIO
Re: Отсечка тумблером вместо пушпула!
« Ответ #4 : Февраля 27, 2013, 12:28:56 »
в случае с одним датчиком и двухконтактным свитчем понятно. а вот с шести уже сложно

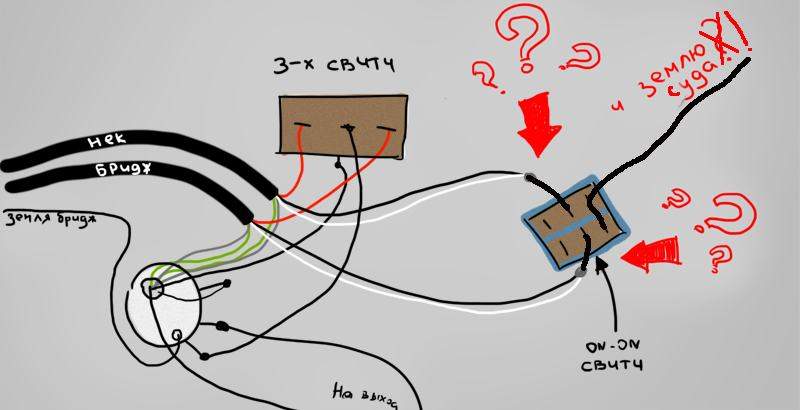

вот такая схема сейчас у меня. тумблер шестиконтактный имеется.

« Последнее редактирование: Февраля 27, 2013, 12:38:39 от Паша Шевцов »

Оффлайн Mishok

  • Эксперт
  • *****
  • Сообщений: 2470
  • Репутация: +3979/-7
  • ♠ ♣ ♥ ♦
Re: Отсечка тумблером вместо пушпула!
« Ответ #5 : Февраля 27, 2013, 12:35:49 »
Паша Шевцов, Т.е. на отсечку идут только четыре провода спаенные попарно?
« Последнее редактирование: Февраля 27, 2013, 12:39:20 от Mishok »

Оффлайн Паша Шевцов Автор темы

  • Новичок
  • *
  • Сообщений: 71
  • Репутация: +15/-0
    • TSE AUDIO
Re: Отсечка тумблером вместо пушпула!
« Ответ #6 : Февраля 27, 2013, 12:39:15 »
Mishok, именно. если их соединить с землей - катушки отсекаются

Оффлайн Mishok

  • Эксперт
  • *****
  • Сообщений: 2470
  • Репутация: +3979/-7
  • ♠ ♣ ♥ ♦
Re: Отсечка тумблером вместо пушпула!
« Ответ #7 : Февраля 27, 2013, 12:43:46 »
Мне рисунок не нарисовать сейчас, но я бы попробовал так.
Если нумеровать контакты в переключателе
1  2
3  4
5  6
3-ч+б от бриджа, 5 - зелёный + голый от бриджа
4-ч+б от нека, 6- зелёный + голый от нека
И от 5 и 6 идут земляные провода на крышку потенциометра, например. Главное только пот не перегреть. ???

... и добавил:

Странно что в схеме, к оторую ты нарисовал земли от пушпула нет.  ???
« Последнее редактирование: Февраля 27, 2013, 12:48:25 от Mishok »

Оффлайн Паша Шевцов Автор темы

  • Новичок
  • *
  • Сообщений: 71
  • Репутация: +15/-0
    • TSE AUDIO
Re: Отсечка тумблером вместо пушпула!
« Ответ #8 : Февраля 27, 2013, 12:55:02 »
Mishok, если под пушпулом подразумеваешь свитч 6-конт, то он у меня вот такой. земли нет, потому что я пока не разобрался куда ее пихать. или я совсем тупой. уже начинаю подумывать, брать двухконтактный свитч, один спаренный и землю припаять и сбыться...


« Последнее редактирование: Февраля 27, 2013, 12:56:56 от Паша Шевцов »

Оффлайн Mishok

  • Эксперт
  • *****
  • Сообщений: 2470
  • Репутация: +3979/-7
  • ♠ ♣ ♥ ♦
Re: Отсечка тумблером вместо пушпула!
« Ответ #9 : Февраля 27, 2013, 13:01:24 »
Может в этом пушпуле земля внутри как-то соединена.  ???
Недавно менял звучки на эпифоне, вместо двух потенциометров (из четырёх) запилил два таких тумблера с переключением параллельного/последовательного соединения катушек. Переключатели работают, на звук вроде не влияют, доволен как слон.  Это к третьему вопросу из первого поста. :)

... и добавил:

Цитата: Паша Шевцов от Февраля 27, 2013, 12:55:02

Ну да, такой подойдёт (On-On должен быть). И дальше по схеме, как я написал.

Оффлайн Паша Шевцов Автор темы

  • Новичок
  • *
  • Сообщений: 71
  • Репутация: +15/-0
    • TSE AUDIO
Re: Отсечка тумблером вместо пушпула!
« Ответ #10 : Февраля 27, 2013, 13:39:46 »
Mishok, ,буду пробовать. да, он On-On

Оффлайн Mishok

  • Эксперт
  • *****
  • Сообщений: 2470
  • Репутация: +3979/-7
  • ♠ ♣ ♥ ♦
Re: Отсечка тумблером вместо пушпула!
« Ответ #11 : Февраля 27, 2013, 13:54:22 »
Паша Шевцов, Успехов, отпишись, как получится.

Оффлайн Vlad_7602

  • Ветеран форума
  • ******
  • Сообщений: 3351
  • Репутация: +434/-19
Re: Отсечка тумблером вместо пушпула!
« Ответ #12 : Февраля 27, 2013, 14:08:10 »
Цитата: Паша Шевцов от Февраля 27, 2013, 12:28:56
в случае с одним датчиком и двухконтактным свитчем понятно. а вот с шести уже сложно
вот такая схема сейчас у меня. тумблер шестиконтактный имеется.



Оффлайн Паша Шевцов Автор темы

  • Новичок
  • *
  • Сообщений: 71
  • Репутация: +15/-0
    • TSE AUDIO
Re: Отсечка тумблером вместо пушпула!
« Ответ #13 : Февраля 27, 2013, 15:56:44 »
Vlad_7602, и эту самую землю тоже на потц припаять?

Оффлайн Vlad_7602

  • Ветеран форума
  • ******
  • Сообщений: 3351
  • Репутация: +434/-19
Re: Отсечка тумблером вместо пушпула!
« Ответ #14 : Февраля 27, 2013, 15:58:35 »
Цитата: Паша Шевцов от Февраля 27, 2013, 15:56:44
Vlad_7602, и эту самую землю тоже на потц припаять?

ну это уж твоё дело, прояви изобретательность  ;D
