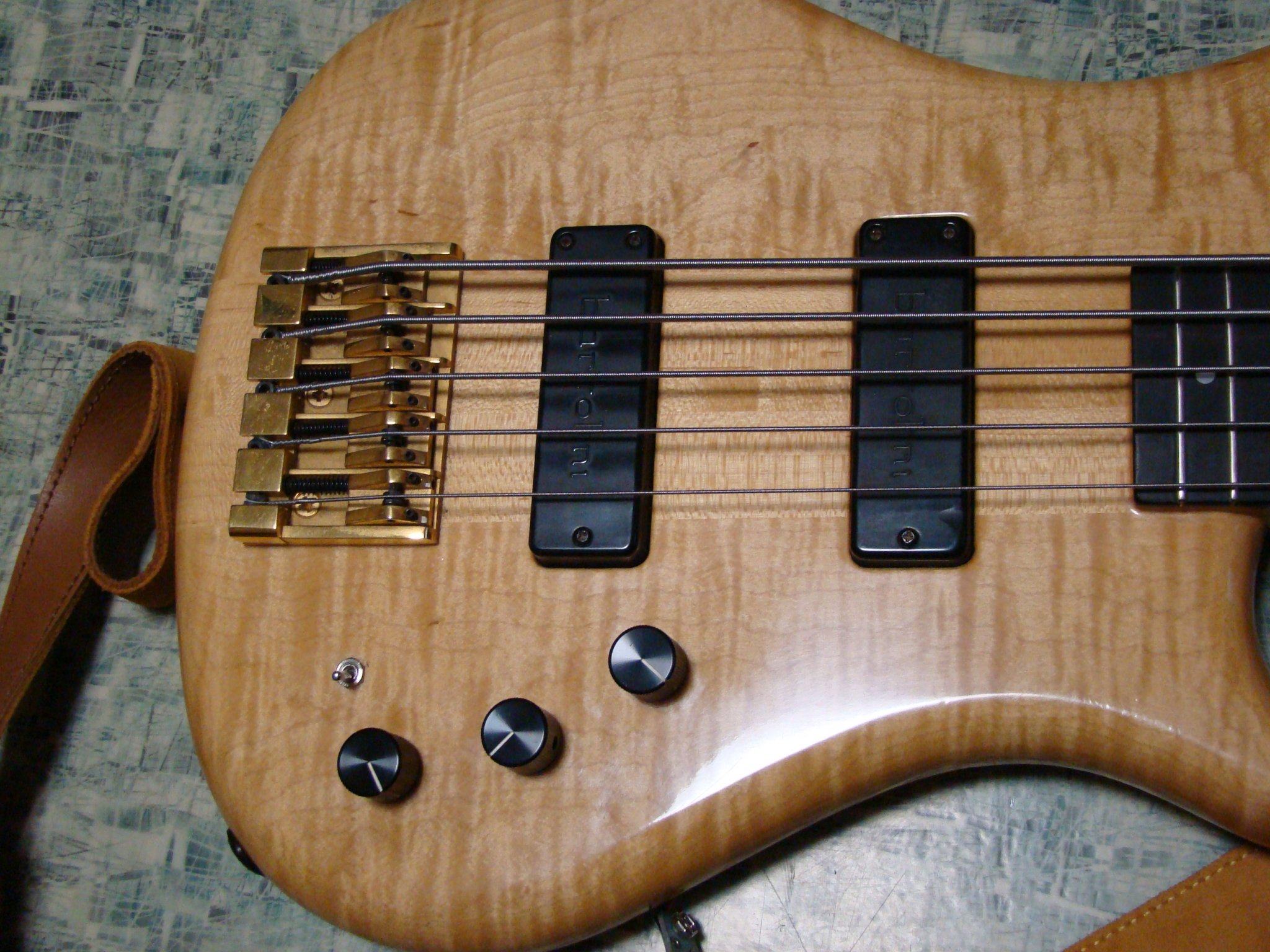

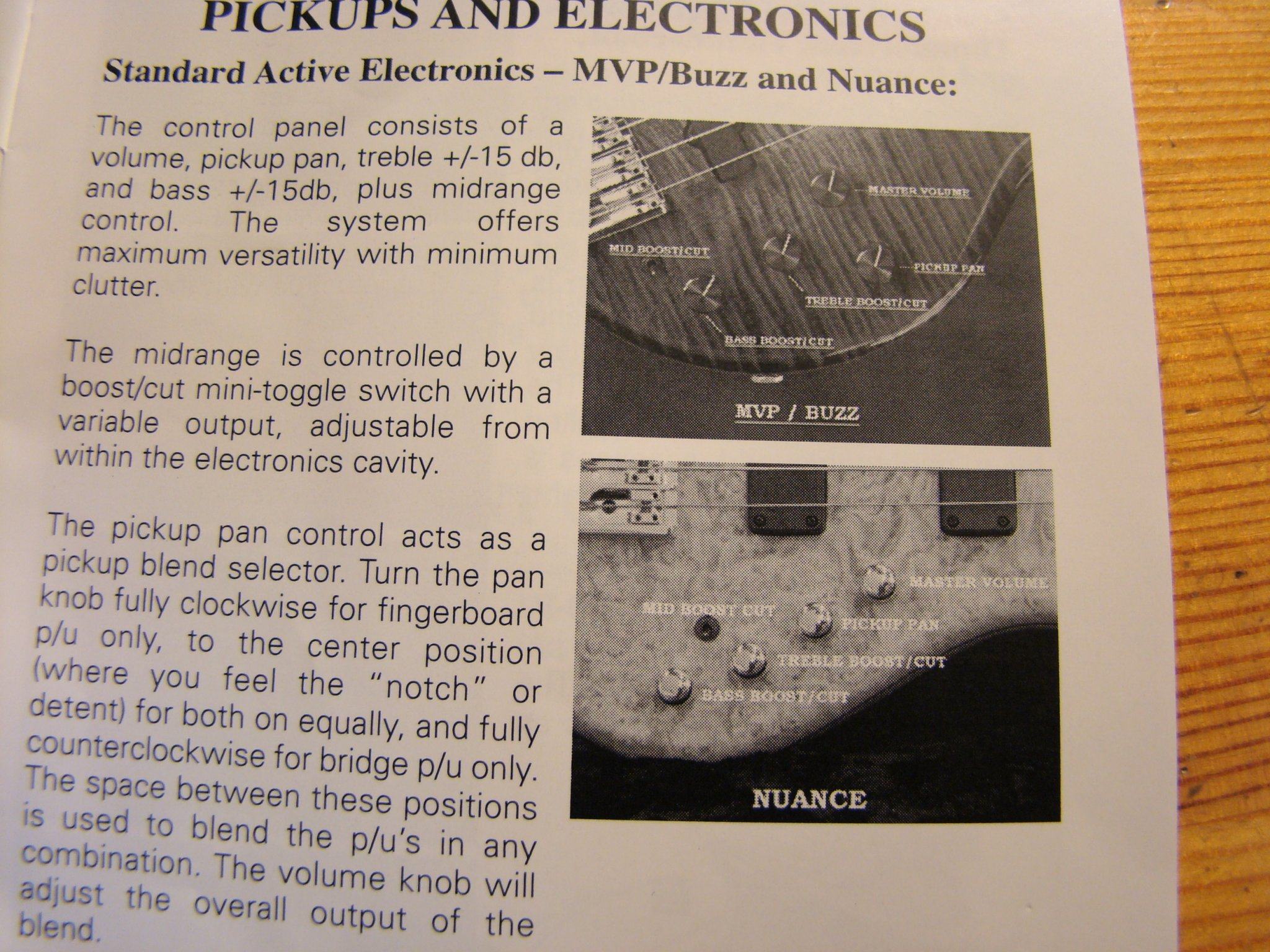

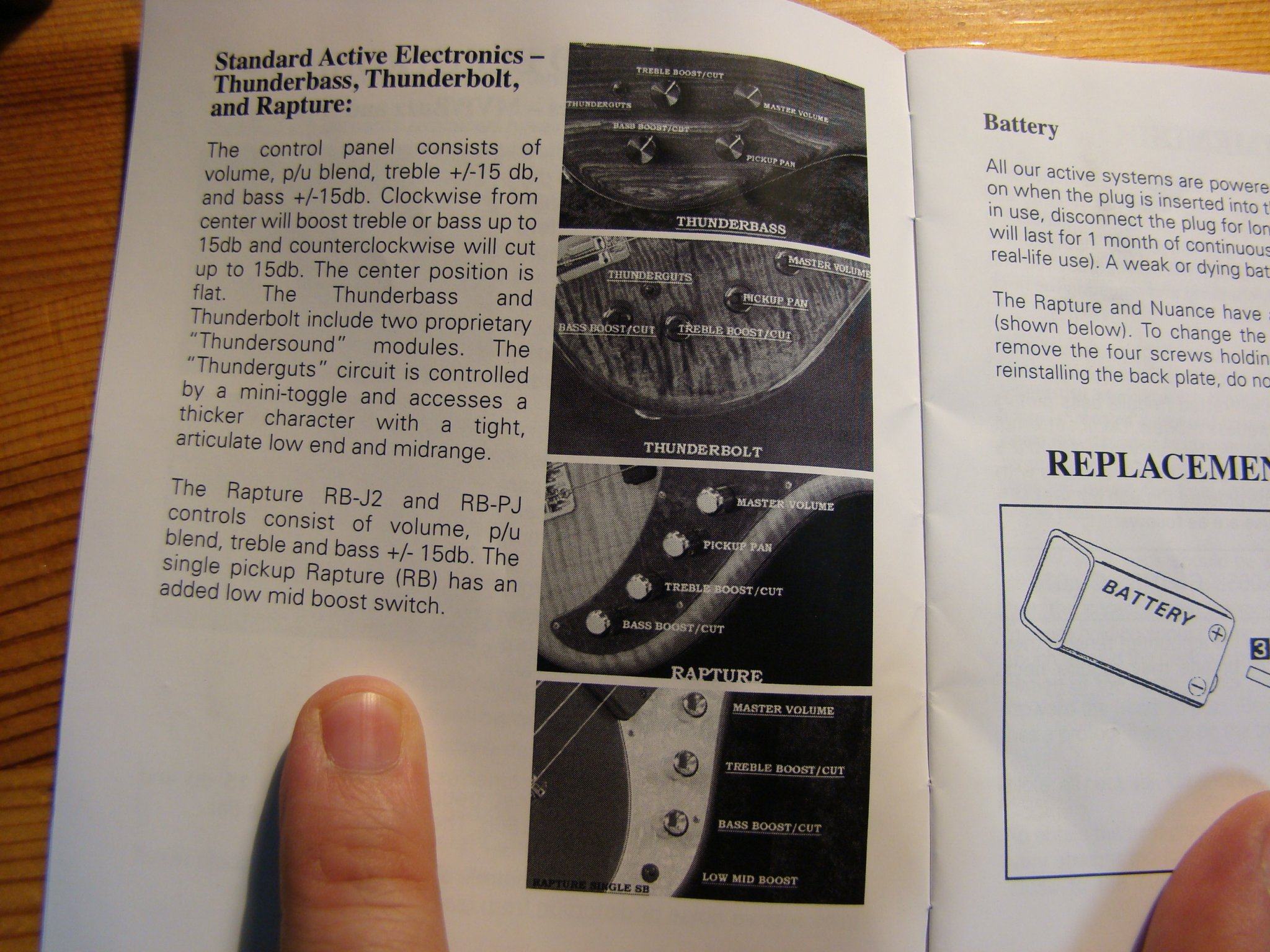

суть вот в чём умелец ухайдакал схему. там куча холодных паек, и прочей всякой жути. я могу конечно предположить, что провода он к деталям припаивал в той же последовательности, в какой отпаивал, но особо на это не надёюсь. сайт педулы сдох и видимо давно. у бартолини я понаходил разные wiring-diagrams, но все они не соответствуют тому количеству проводов, что есть в наличии. с гитарой есть фирменная книжечка, в которой нарисованы возможные варианты крутилок на борту, но ни 1 из этих вариантов не похож на то, что имеется.
дело усугубляется тем, что помимо 3 бустеров или преампов ( хрен его знает что такое - ящички без опознавательных знаков) сами датчики тоже активные.

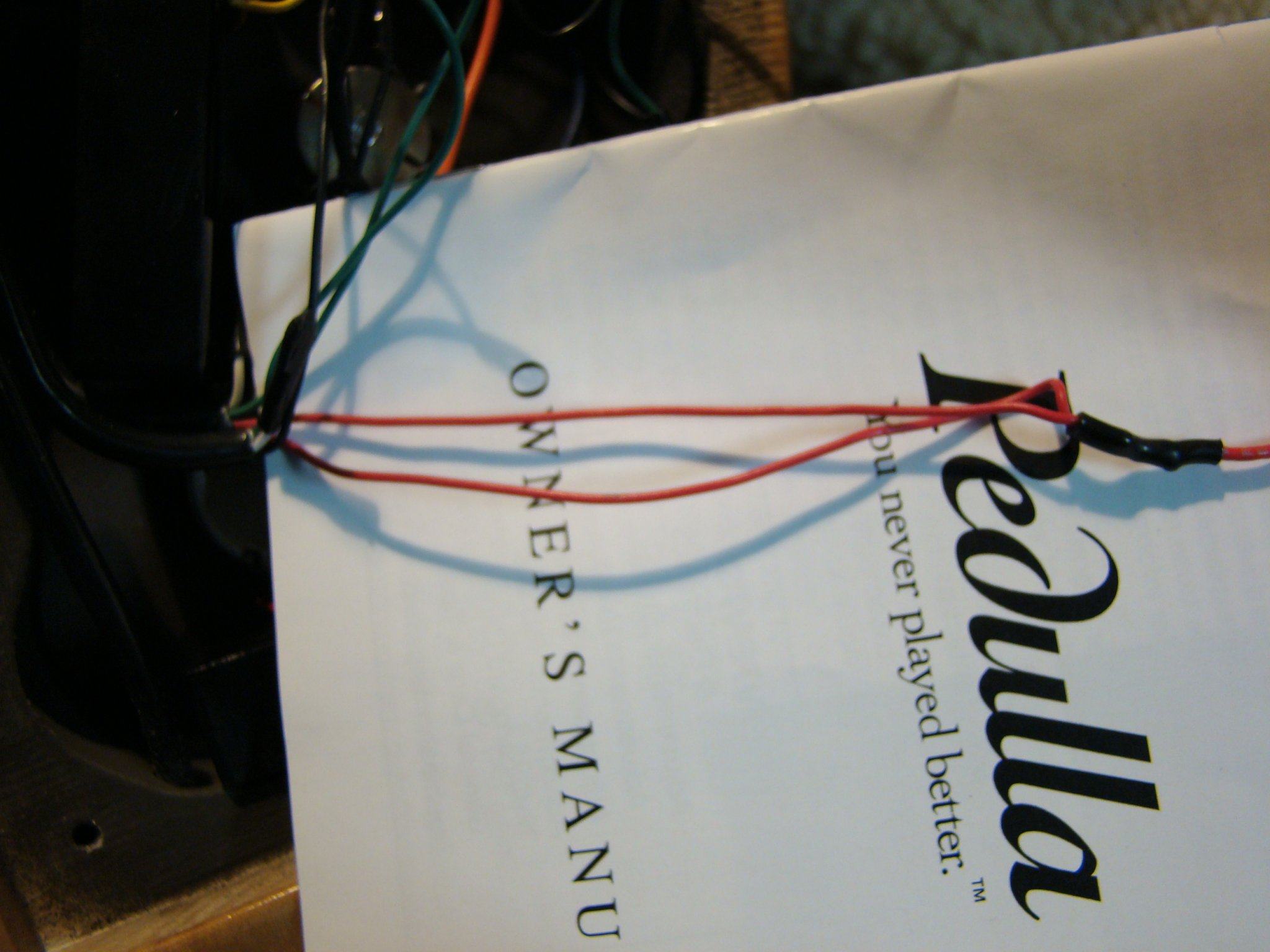

да, красный провод от батарейки раздвояется, и идёт прямиком вовнутрь кабелей, идущих от датчиков. то есть ко всем этим бустерам, или кто они там, питание никак не поступает

помогите люди добрые, сами мы не местные.... мне отступать некуда - позади москва

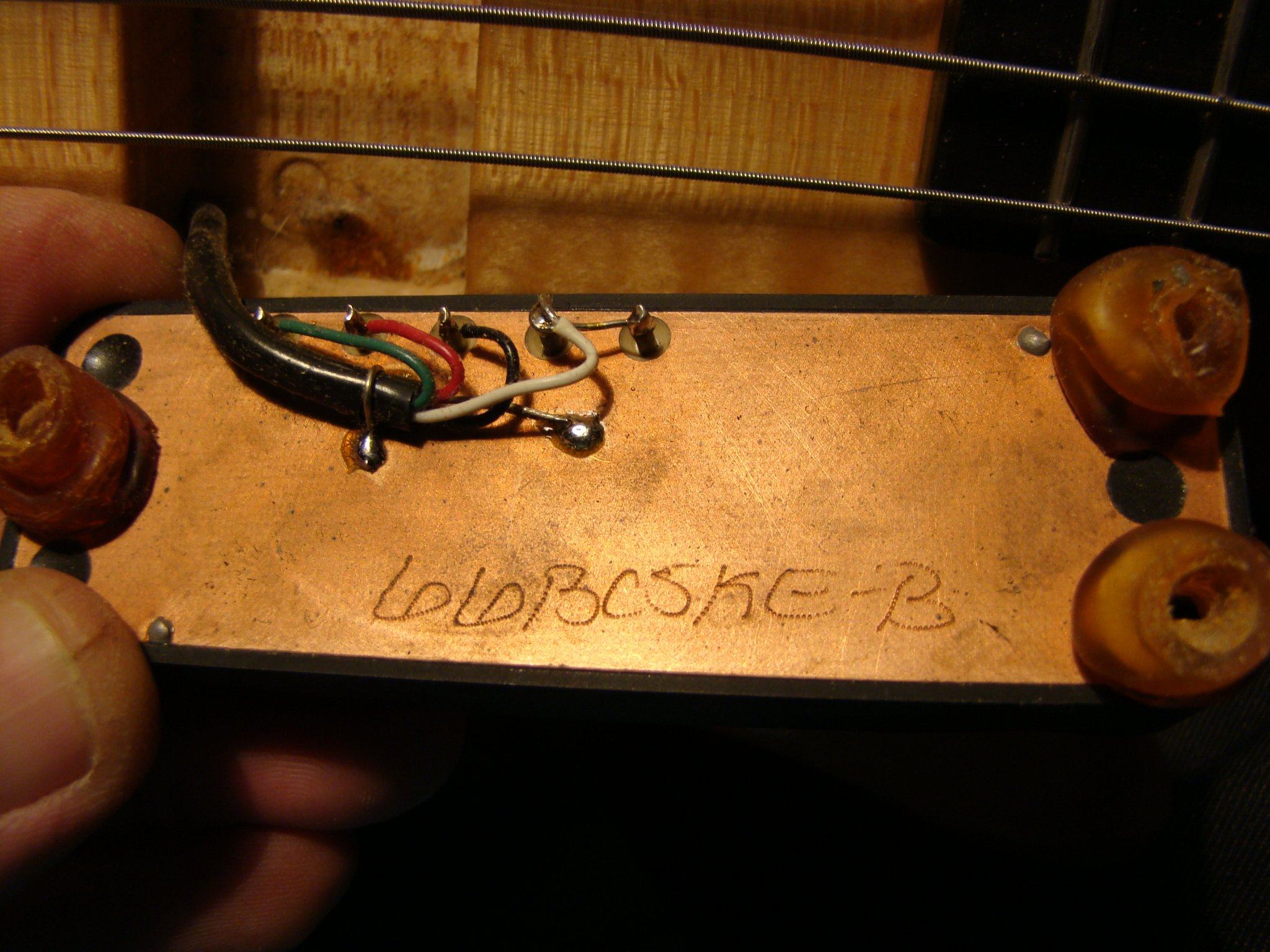

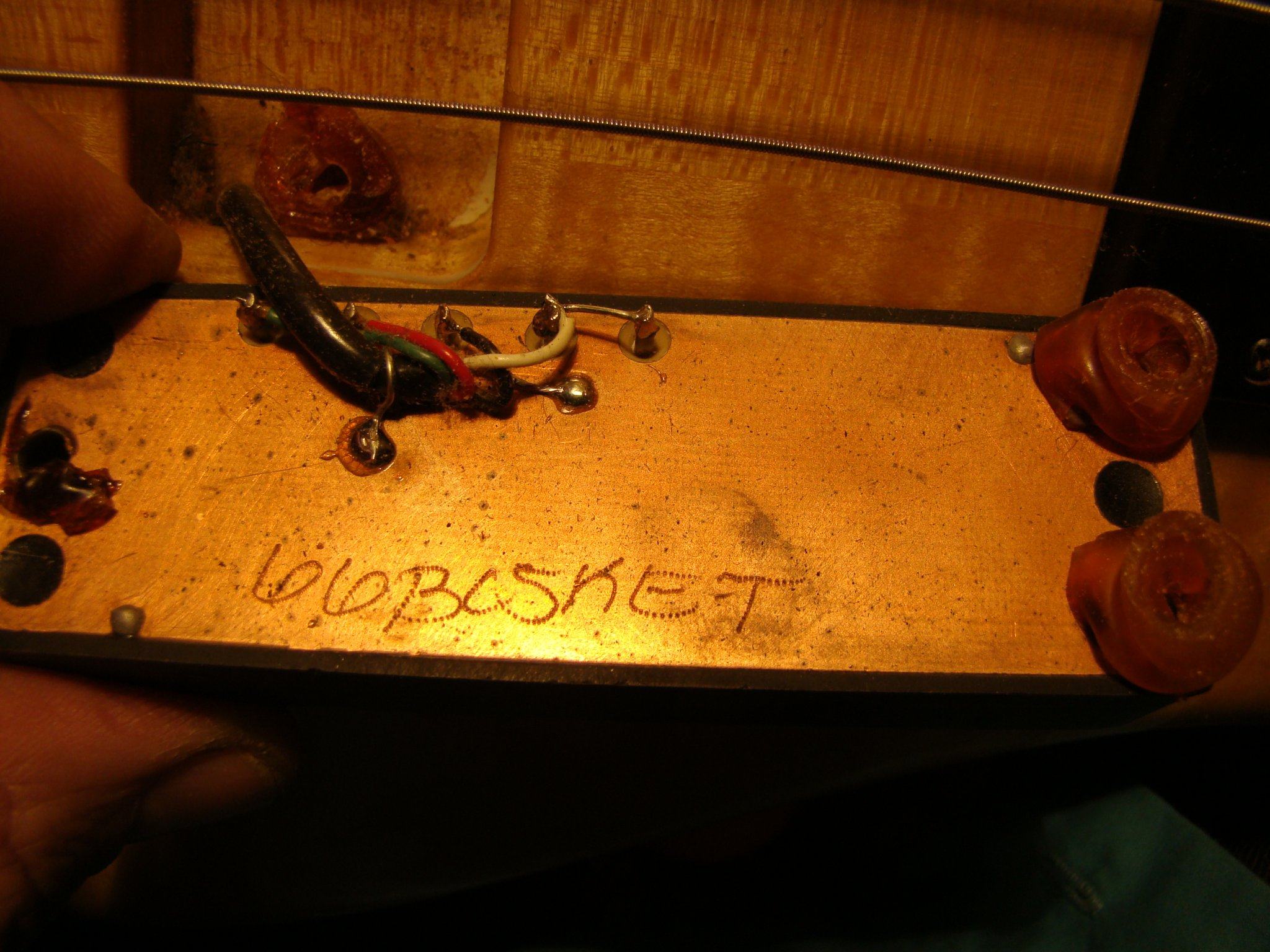

вот датчики. на датчике между белым и чёрным 16кОм, но при выходе кабеля в темброблок белый сразу коротко обрезан и заизолирован. чёрные провода от датчиков идут на тумблерок и припаяны там к средним ногам. зелёные провода от датчиков идут на балансер, и параллельно с ними на этот же балансер приходят 2 красных провода от первой чёрной коробочки. чёрный провод от этой коробочки уходит на землю. других проводов у неё нет.

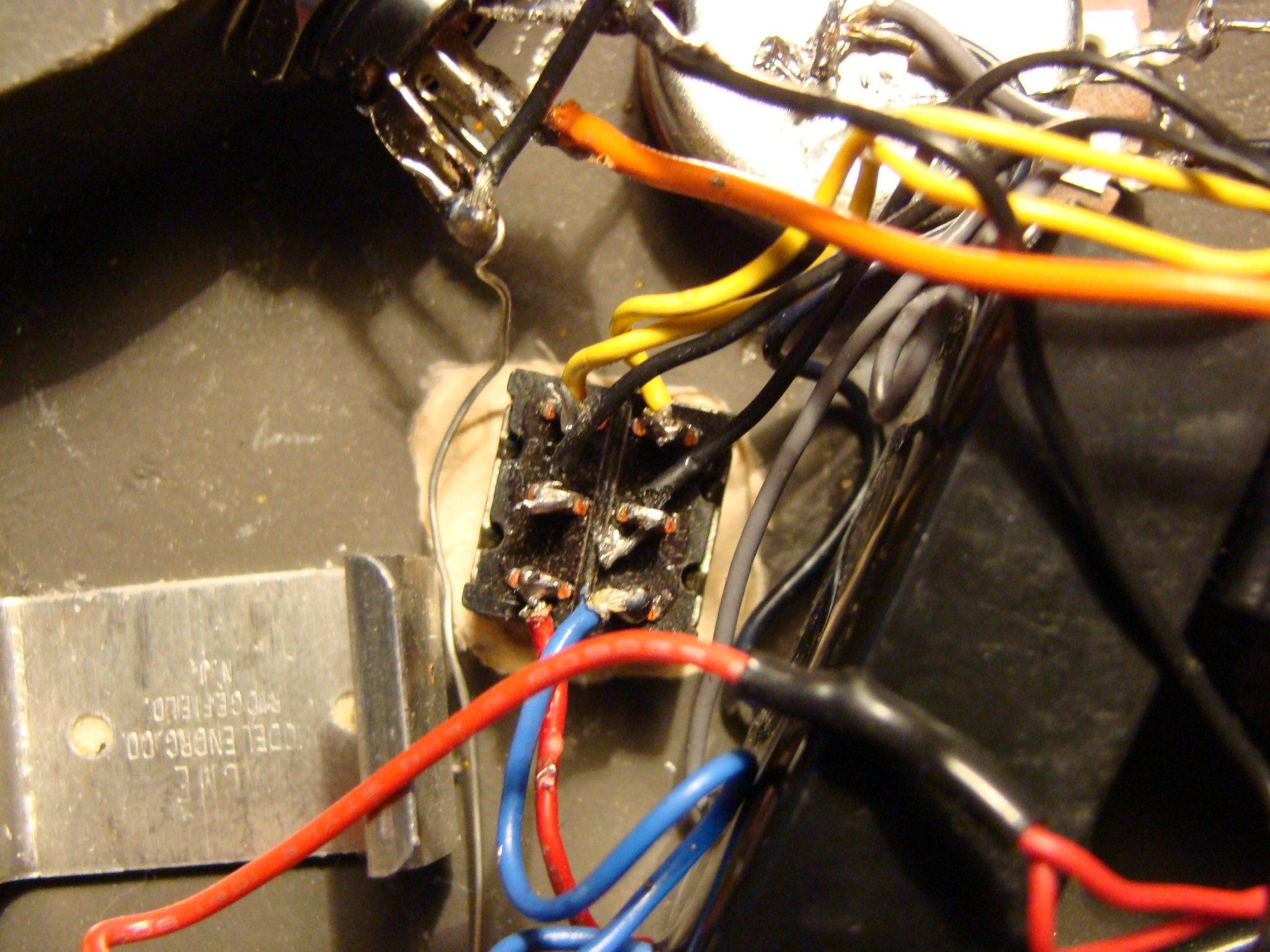

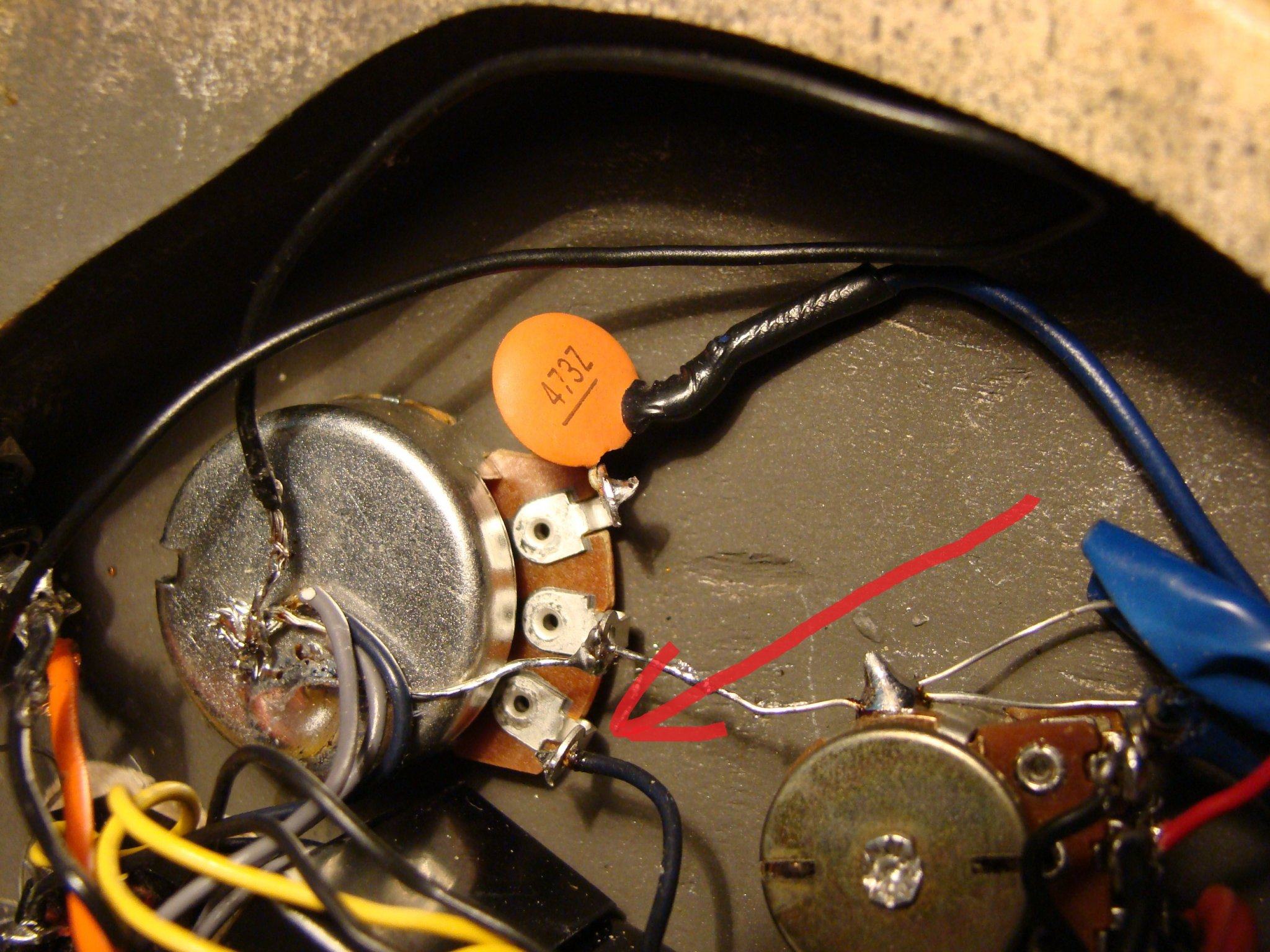

из средней коробочки выходит 1 чёрный провод, он идёт на крайнюю ногу потца тембра ( указан красной стрелкой) два жёлтых провода из средней коробочки идут на 2 крайних ноги тумблерка. больше у этой коробки проводов нет.

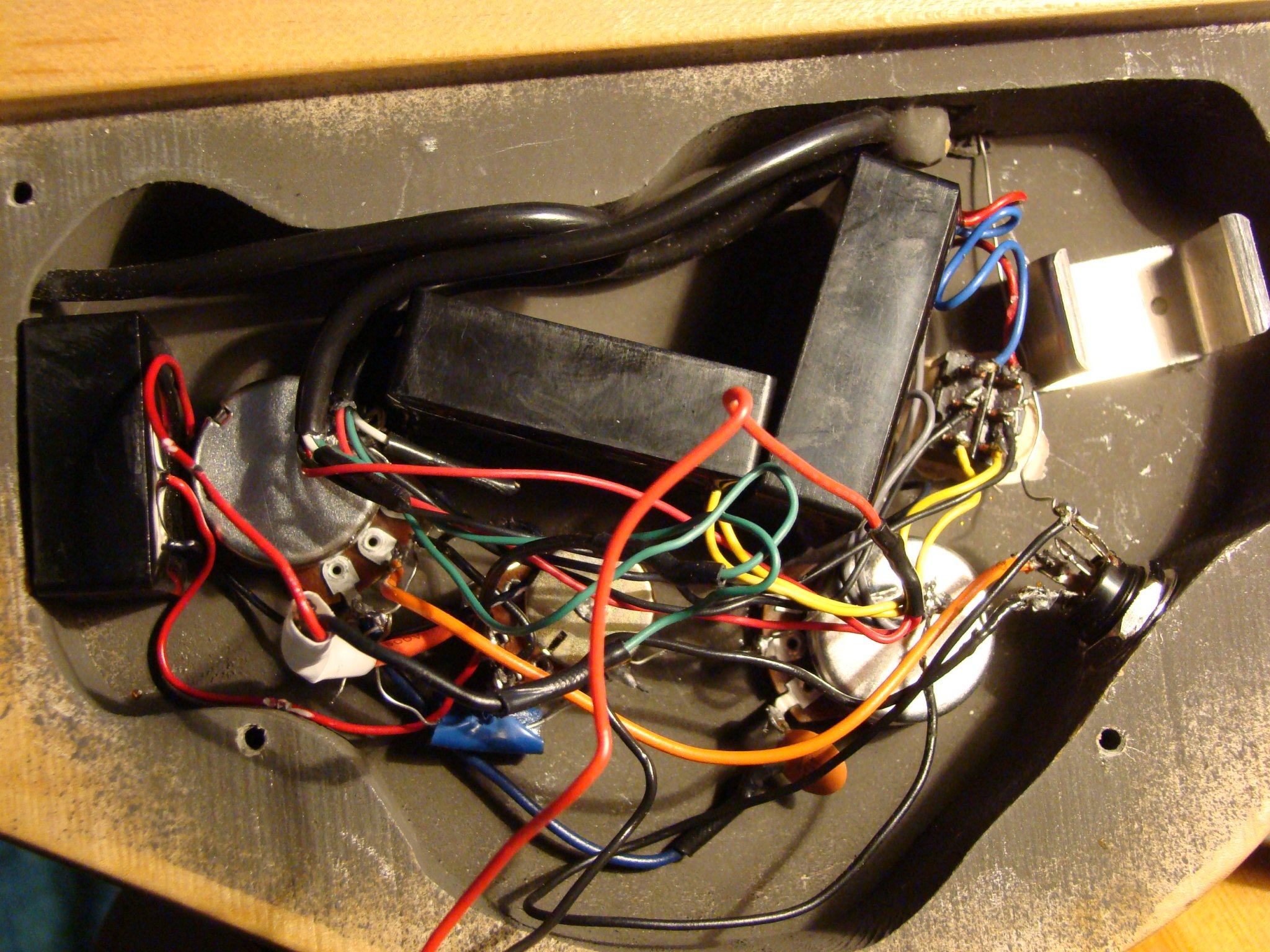

из третьей коробки выходят 2 серых и 1 чёрный провода, все трое припаяны к горшку потца тембра. так же из этой коробки выходят 2 провода - синий и красный. они так же припаяны на тумблерок. никаких опознавательных знаков на чёрных ящиках нет . они прилеплены вероятно на 2сторонний скотч ( отрывать не пробовал)
в целом схема работает, у неё правда есть проблемы с балансером, но это скорее от холодных паек.
хочется надеяться, что прошлый паяльщик не перепутал провода, и она заработает после перепайки.

я так и не понял, чем питаются все эти бусты - ну минус к ним по земле приходит, а вот плюс от батарейки идёт только к датчикам. в общем всё переспаял заново. одна была надежда на то, что прошлый паяльщик хотя бы не перепутал провода  хотя всё таки перепутал - на балансер один из датчиков посадил не на среднюю ногу, а на крайнюю. но это я исправил. в общем теперь всё работает, т нигде не хрустит

как смотреть вскрывать что ли? они ж залитые эпоксидкой. не собирался я их вскрывать. моя основная задача состояла в том, чтоб найти оригинальную схему, и убедиться, что паяльщик не перепутал провода. поэтому я просто устранил все холодные пайки, сменил балансер и уже отдал бас владельцу
