    Знакомый музыкант попросил восстановить "электронную начинку" в гит. "Урал" ЭГ-650.Хотел восстановить оригинальную схему

    , но потом решил сделать несколько доработок:
1. заменить вых. гнездо СГ-3 на джек 6,35 мм ( NYS 232 );
2. вместо переключателей П2К установить движковые на три положения для увеличения возможных комбинаций соединений звукоснимателей;
3. изменил схему соединений так, чтобы снизить влияние помех, для чего в схеме соединений поменял местами переключатели выбора звукоснимателей и перекл. тембров




    Новую схему выложу чуть позднее.

... и добавил:



     Переключатели S1, ... , S3 - движковые, на три положения, в центральном полож. соответствующий звукосниматель - отключён(  KBB70-2P2W ON-OFF-ON ). Перекл. S4, ... , S6 - движковые, на три положения, в центральном полож. соответствующий звукосниматель подключается напрямую без темброобразующих конденсаторов( SS23E04 , ON-ON-ON)

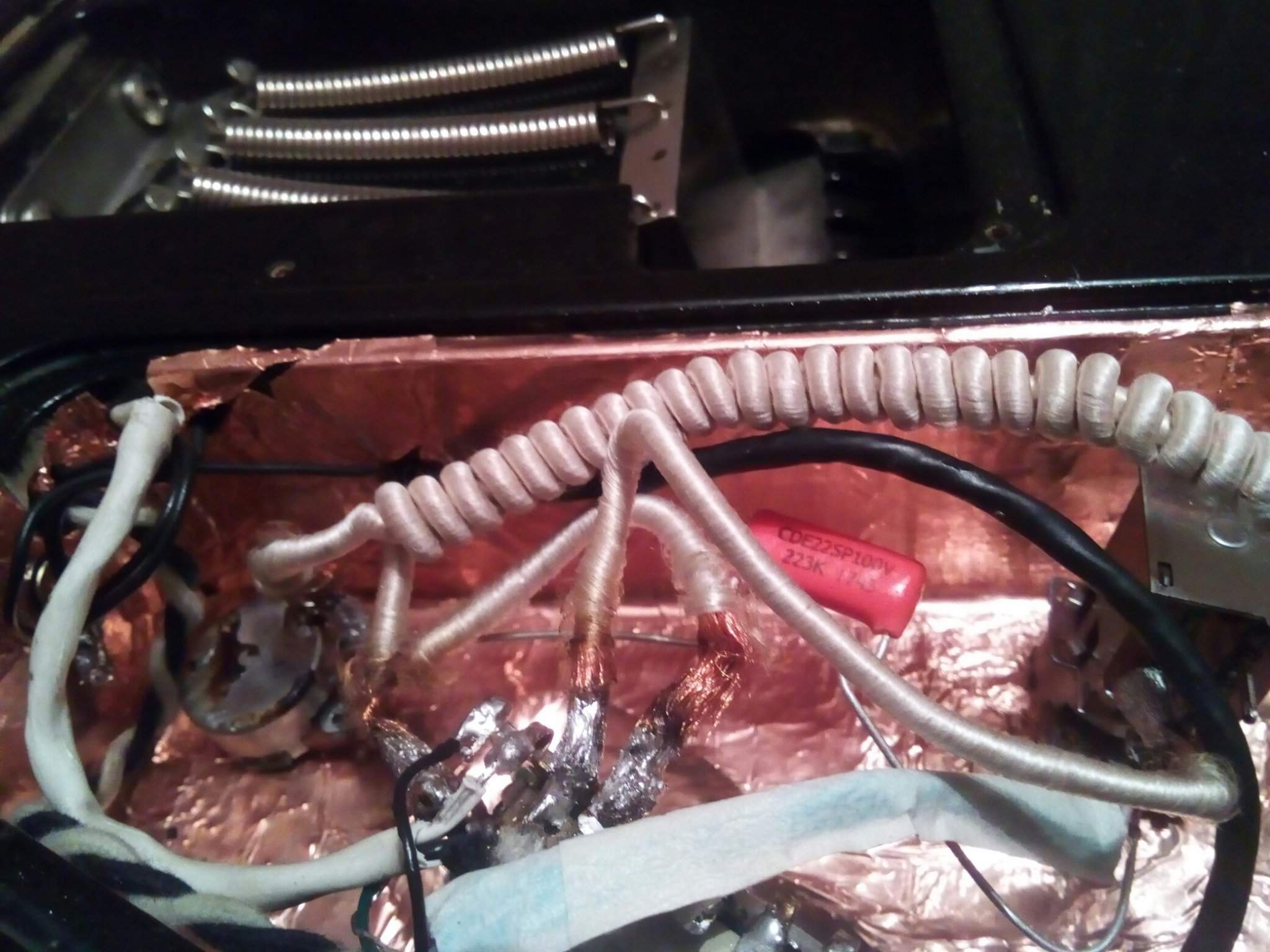

     При монтаже старался максимально экранировать все цепи. Перекл. укрепил на основании из текстолита и экранировал медной фольгой. Резисторы R3, ... , R10  закрыл дюралевой крышкой. Все соединения между отдельными узлами схемы выполнил проводами витой пары в аллюминевой фольге  от кабеля типа "экранированная витая пара 7-категории".Это сделано для того, чтобы гитару можно было включать в симметричный вход усилителя. Конденсаторы применил плёночные, малогабаритные, выпаянные из плат электроннолучевых мониторов. Все переменные резисторы с линейной характеристикой. R3 и R8 -  сдвоенные на 220 кОм, соединённые параллельно. К сожалению, оценить доработку лично на слух пока не было возможности, но владелец утверждает , что всё прекрасно и даже записал с ней пару тем. Об этом доложу позднее.

       Расширение функциональных возможностей:
1.  S1, ... , S3  теперь позволяют подключать катушки соответствующих звукоснимателей в противофазе ;
2.  S3, ,,, , S4 - позволяют подключать соответствующие звукосниматели "напрямую", без темброобразующих конденсаторов С1, ... ,С5 .
   Все возможные комбинации тембров оригинальной гитары при этом - сохраняются.

если звёзды зажигают, значит это кому нибудь нужно

...восстановить "электронную начинку" в гит. "Урал" ЭГ-650.Хотел восстановить оригинальную схему

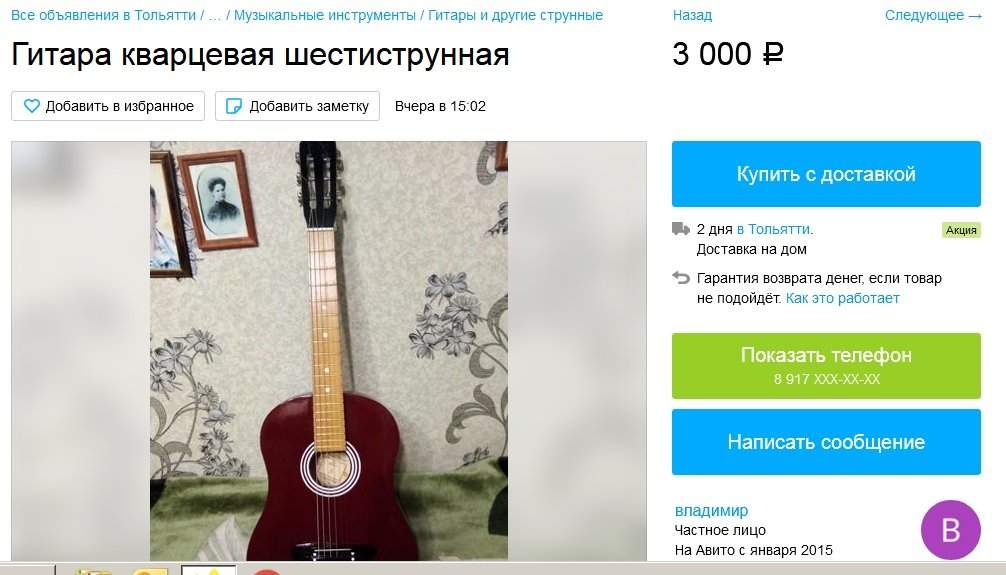

Интересно, зачем. Там почти все положения переключателей - абсолютно конченые в плане звука  Любой phil pro или флайт за 3 т.р. сразу лучше, из коробки.

       С Новым Годом !
    В ответ вспомнились слова песни Криса Кельми "Замыкая круг" https://text-pesni.com/pesnya/pokazat/2052/kris-kelmi/tekst-perevod-pesni-zamykaya-krug/ .
    В Пскове сложнее провести сравнительное тестирование доработанного " Урала" с фирменными гитарами на фирменном аппарате в присутствии заслуженных экспертов умудрённых опытом. Это и не входило в тех. задание. Но и восстанавливать темброблок  с конденсаторами МБМ тож. не хотелось. А я хотел "донести" до выхода звук оригинальных звукоснимателей "Урала " с минимальными потерями. На общее экранирование всей полости  как-то " не хватило смелости", возможно это и более выигрышный вариант( можно будет сделать если принесут второй "Урал "). Но, клиент торопил, ему не терпелось вдарить по струнам, я и сделал  по движению души, опираясь на приобретённый опыт.

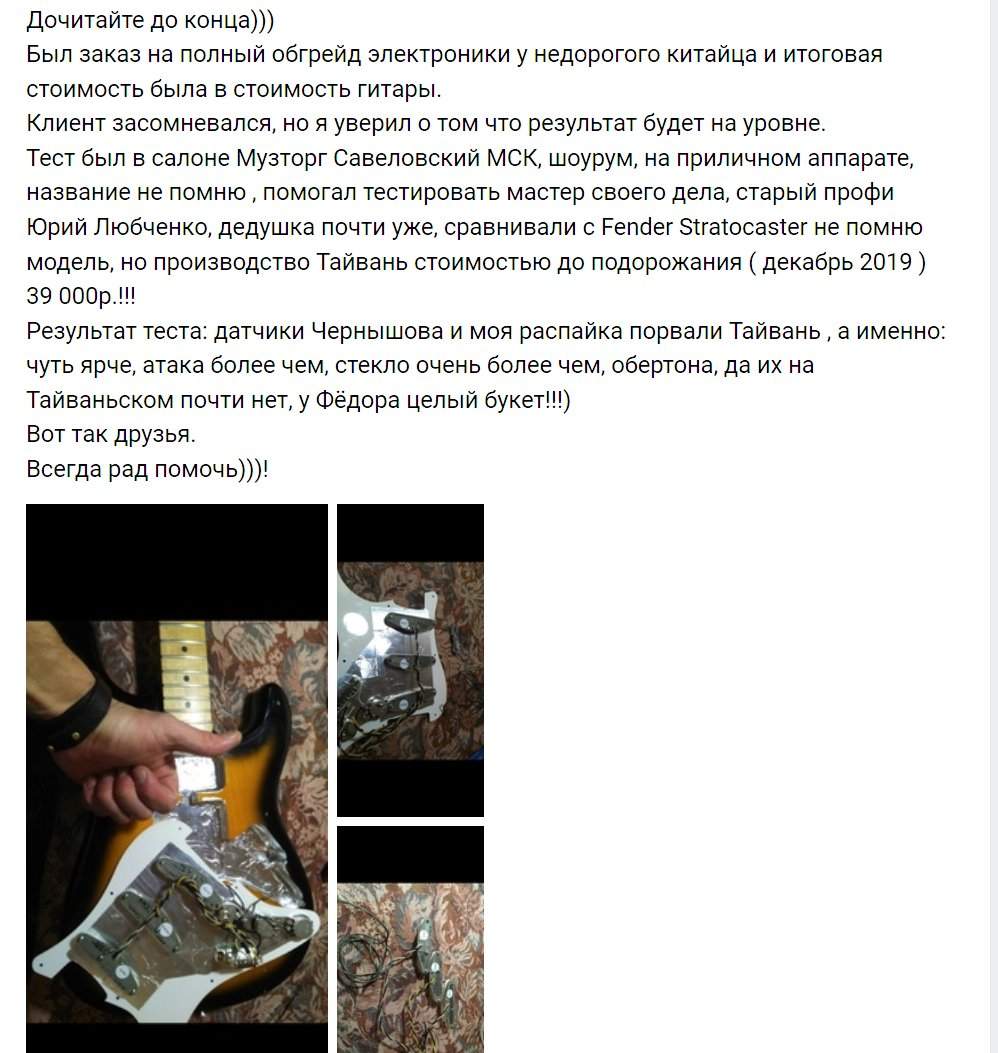

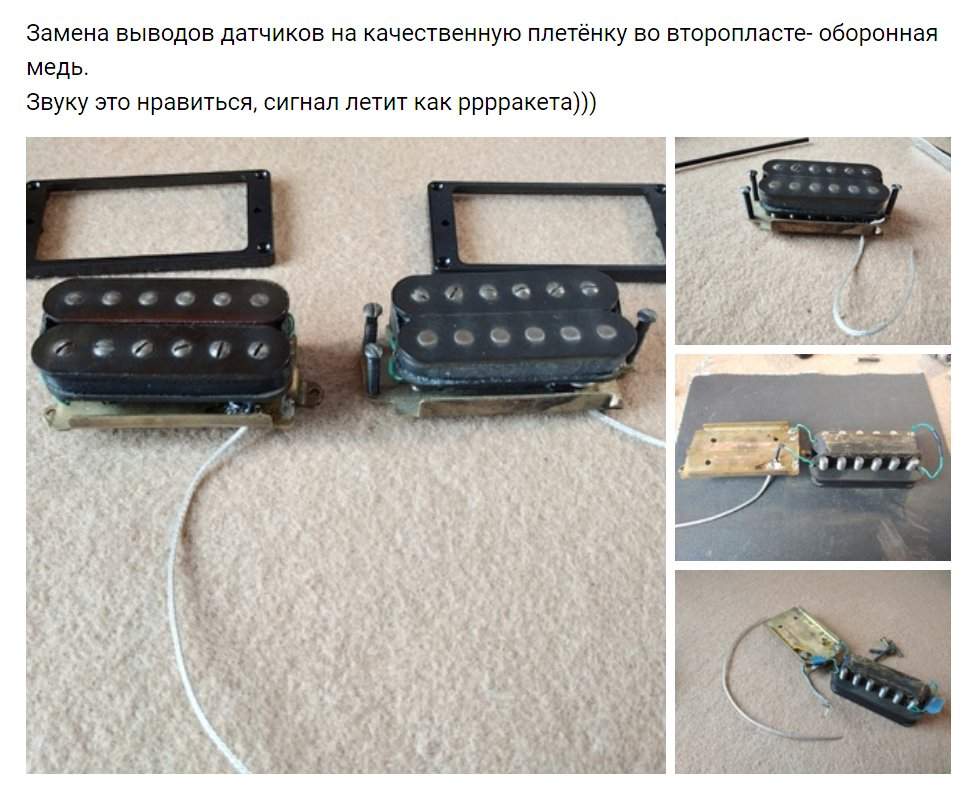

       Хотя, вот, на видео местный мастер-умелец демонстрирует возможности доработанной им гитары в одном из муз. магазинов города https://www.youtube.com/watch?v=t_yMfy8TPZk  .

А хотел "донести" до выхода звук оригинальных звукоснимателей "Урала " с минимальными потерями.

Тогда надо было выкинуть всю схему и подключить напрямую. Но и это бы вряд ли спасло.

С пассивом навороченные схемы не проходят. Нет мощности у сигнала, чтобы формировать. Нет даже возможности тупо смикшировать сигнал 2х датчиков.

Кроме того каждая ручка влияет на другую ручку - это тоже следствие пассива.

Тут можно было бы сделать мод схемы Мэя. Только емкости подключать параллельно датчикам и одну общую громкость и в радиосистему. И тогда действительно можно было бы натянуть гипса и компанию .. фигли - у всех 1 резонанс - а тут аж 3..


     Это я, как технарь, захотел донести чистый звук до вых  эл.гитары, а клиенту-музыканту хотелось скорее услышать тот самый тёплый "школьный" звук 70-80-х годов прошлого века.
Кстати, у меня на тестовой гитаре ( обпиленный "Урал", достался от приятеля, но увы без оригинальных звукоснимателей ) так и сделано (см. прикреплённое фото) - 4 звукоснимателя подкл. напрямую к  4-м гнёздам.
