Re: Первый блин, или ясень всему голова?
« Ответ #60 : Января 01, 2017, 17:23:15 »
Спасибо)тогда ждемс гриф, фрезеровать так и так придется, тремоло вилкинсон будет, я глянул чертежи там под него паз больше

Оффлайн Ivan Serebryakov Автор темы

  • Частый посетитель
  • **
  • Сообщений: 118
  • Репутация: +14/-0
  • GuitarPlayer.Ru fan!
Re: Первый блин, или ясень всему голова?
« Ответ #61 : Февраля 15, 2017, 08:02:47 »
решился пилить гриф сам, ну и перед заказом всего что осталось окормя железок задумался, краска и шпатля в волокнах не поплывут если я поверх деки пройдусь датским маслом?
зыж. я так понимаю конец анкера со стороны пятки находится в районе 18-19 лада?или можно его немного выдвинуть вверх что бы гайка торчала наружу?
гриф стандартный стратовский 21 лад

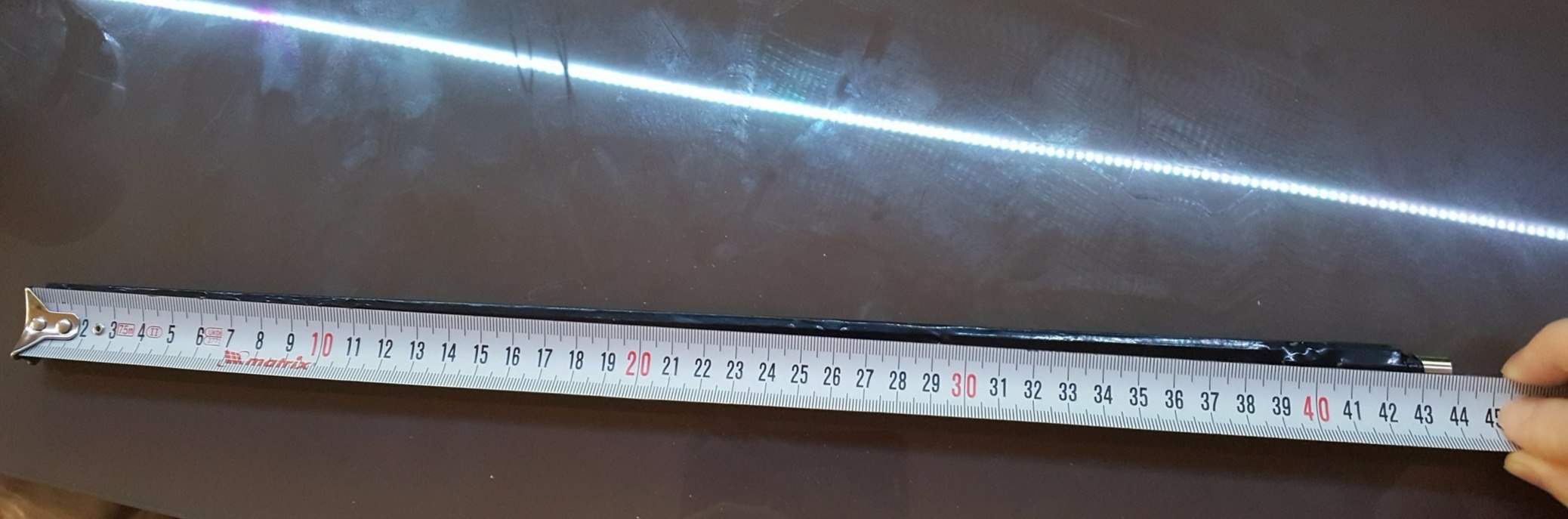

анкер такой вот, двусторонний karaya:
« Последнее редактирование: Февраля 15, 2017, 08:59:14 от Ivan Serebryakov »

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7698
  • Репутация: +2124/-402
    • Bandcamp
Re: Первый блин, или ясень всему голова?
« Ответ #62 : Февраля 15, 2017, 15:12:27 »
решился пилить гриф сам, ну и перед заказом всего что осталось окормя железок задумался, краска и шпатля в волокнах не поплывут если я поверх деки пройдусь датским маслом?
зыж. я так понимаю конец анкера со стороны пятки находится в районе 18-19 лада?или можно его немного выдвинуть вверх что бы гайка торчала наружу?
гриф стандартный стратовский 21 лад
анкер такой вот, двусторонний karaya:
(нажмите чтобы показать/спрятать)

немного туплю, поэтому переспрошу: выдвинуть куда? к пятке или к перу грифа? Куда смотреть конец с гайкой регулировочной будет?
p.s.
На той неделе допилил свой первый инструмент, гриф по конструкции как у фендеров. Вывел канал анкера к перу и сам анкер заканчивается под порожком. Вполне удобно. Шестигранник заходит полностью в гайку при регулировке.

p.p.s. анкер такой же ставил

Оффлайн Vladimirzuz76

  • Опытный
  • ****
  • Сообщений: 504
  • Репутация: +47/-0
  • Strat Warmoth mahagon
    • фурнитура для галстуков
Re: Первый блин, или ясень всему голова?
« Ответ #63 : Февраля 15, 2017, 16:10:16 »
Я так понимаю для телека/страта нужен анкер 440 мм? А не подскажите как правильно разметить канал для анкера на грифе? Где он должен начинаться, от куда начинать фрезеровать если регулировка будет с головы?
И если можно дайте пожалуйста ссыль на анкер, я знаю только анкеры metallor.

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7698
  • Репутация: +2124/-402
    • Bandcamp
Re: Первый блин, или ясень всему голова?
« Ответ #64 : Февраля 15, 2017, 18:44:08 »
Я так понимаю для телека/страта нужен анкер 440 мм? А не подскажите как правильно разметить канал для анкера на грифе? Где он должен начинаться, от куда начинать фрезеровать если регулировка будет с головы?
И если можно дайте пожалуйста ссыль на анкер, я знаю только анкеры metallor.
прошу пардону за писанину в чужой теме, но думаю совет мой поможет:
ссылка на анкер где я брал:
(нажмите чтобы показать/спрятать)

если исходить из оригинальной конструкции грифа фендеров, то там компрессионный анкер стержнем, других размеров и конструкции.
Но отбросим в сторону оригинал и перейдем к конструктиву:
во первых длина анкера рассматривается исходя из выбранной мензуры. Для стандартных 24.75-25.5 дюймов 440мм анкер, исходя из прочтенного на форуме для баритонов 26.5-27 дюймов 460мм и т.д.
общая длина анкера caraya 440мм. Регулировочная гайка находится внутри втулки и имеет паз под 6ти гранник. Начало анкера думаю можно сделать в том же месте, где у пера грифа начинается накладка (глубже не надо, а то мало ли ключ не достанет). Соответственно от того места далее под накладку будет идти паз 440мм длины + миллиметра на 3-4 не более на образовавшися от резания фрезой полукруглый конец паза.

Глубина и ширина паза исходя их размеров анкера делается. Ширина по рабочей части 6мм у меня была, глубина 9 (все надо измерять так сказать на месте). Далее где у нас регулировочная гайка во втулке идет утолщение. Соответственно ширина паза и его глубина в том месте должна быть больше. Опять же - исходя из размеров.

Анкер располагается строго по центру грифа (иными словами по осевой, хотя гриф не тело вращения, так что терминология малоприменима).
Фрезеруется все дело фрезой на 6мм.
« Последнее редактирование: Февраля 15, 2017, 18:46:51 от DmitryM »

Оффлайн Ivan Serebryakov Автор темы

  • Частый посетитель
  • **
  • Сообщений: 118
  • Репутация: +14/-0
  • GuitarPlayer.Ru fan!
Re: Первый блин, или ясень всему голова?
« Ответ #65 : Февраля 16, 2017, 04:47:37 »
немного туплю, поэтому переспрошу: выдвинуть куда? к пятке или к перу грифа? Куда смотреть конец с гайкой регулировочной будет?
p.s.
На той неделе допилил свой первый инструмент, гриф по конструкции как у фендеров. Вывел канал анкера к перу и сам анкер заканчивается под порожком. Вполне удобно. Шестигранник заходит полностью в гайку при регулировке.

p.p.s. анкер такой же ставил
выдвигать хотелось к перу конечно же, гайка туда же смотрит, в целом это хотелка из разряда "че бы еще придумать" так что наверное сделаю край гайки как у вас

Оффлайн Vladimirzuz76

  • Опытный
  • ****
  • Сообщений: 504
  • Репутация: +47/-0
  • Strat Warmoth mahagon
    • фурнитура для галстуков
Re: Первый блин, или ясень всему голова?
« Ответ #66 : Февраля 16, 2017, 08:56:57 »
прошу пардону за писанину в чужой теме, но думаю совет мой поможет:
ссылка на анкер где я брал:
(нажмите чтобы показать/спрятать)

если исходить из оригинальной конструкции грифа фендеров, то там компрессионный анкер стержнем, других размеров и конструкции.
Но отбросим в сторону оригинал и перейдем к конструктиву:
во первых длина анкера рассматривается исходя из выбранной мензуры. Для стандартных 24.75-25.5 дюймов 440мм анкер, исходя из прочтенного на форуме для баритонов 26.5-27 дюймов 460мм и т.д.
общая длина анкера caraya 440мм. Регулировочная гайка находится внутри втулки и имеет паз под 6ти гранник. Начало анкера думаю можно сделать в том же месте, где у пера грифа начинается накладка (глубже не надо, а то мало ли ключ не достанет). Соответственно от того места далее под накладку будет идти паз 440мм длины + миллиметра на 3-4 не более на образовавшися от резания фрезой полукруглый конец паза.

Глубина и ширина паза исходя их размеров анкера делается. Ширина по рабочей части 6мм у меня была, глубина 9 (все надо измерять так сказать на месте). Далее где у нас регулировочная гайка во втулке идет утолщение. Соответственно ширина паза и его глубина в том месте должна быть больше. Опять же - исходя из размеров.

Анкер располагается строго по центру грифа (иными словами по осевой, хотя гриф не тело вращения, так что терминология малоприменима).
Фрезеруется все дело фрезой на 6мм.
Спасибо за разъяснение, немного проясняется картина.

Оффлайн Ivan Serebryakov Автор темы

  • Частый посетитель
  • **
  • Сообщений: 118
  • Репутация: +14/-0
  • GuitarPlayer.Ru fan!
Re: Первый блин, или ясень всему голова?
« Ответ #67 : Мая 03, 2017, 18:11:05 »
Всем привет, давно не было новостей, пока особо показать нечего, готовлюсь к защите диплома, но возник вопрос, кто что знает по поводу инкрустации дробленым камнем с суперклеем?как оно на грифе себя ведет и был ли у кого личный опыт с этой затеей?

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2274
  • Репутация: +657/-4
  • Long live Rock-n-Roll !!
Re: Первый блин, или ясень всему голова?
« Ответ #68 : Мая 03, 2017, 18:55:37 »
ну собсно...вопрос остается открытым, на первом фото просто сухая дека, на втором слегка прошелся влажной тряпочкой, под лаком будет эффект как на втором фото?


Для примера . Дека из ясеня . Без лака и после покрытия шеллаком (см. фото)

Оффлайн Ivan Serebryakov Автор темы

  • Частый посетитель
  • **
  • Сообщений: 118
  • Репутация: +14/-0
  • GuitarPlayer.Ru fan!
Re: Первый блин, или ясень всему голова?
« Ответ #69 : Мая 03, 2017, 20:56:25 »
вобщем порыл зарубежный сабж, если  кому интересно, берется цветная мраморная крошка,вырезается требуемый рисунок в накладке, крошка закладывается в паз заподлицо и заливается цианокрилатом или прозрачной эпоксидкой, потом шкурой выводится вровень, крайне важно вырезать рисунок аккуратно иначе кривые линии будут сильно выделяться. думаю рискну, в палисандровой накладке сначала сделаю контур из белой крошки, а в центре маркера под цвет гитары, фиолетовый, либо бирюза.

... и добавил:

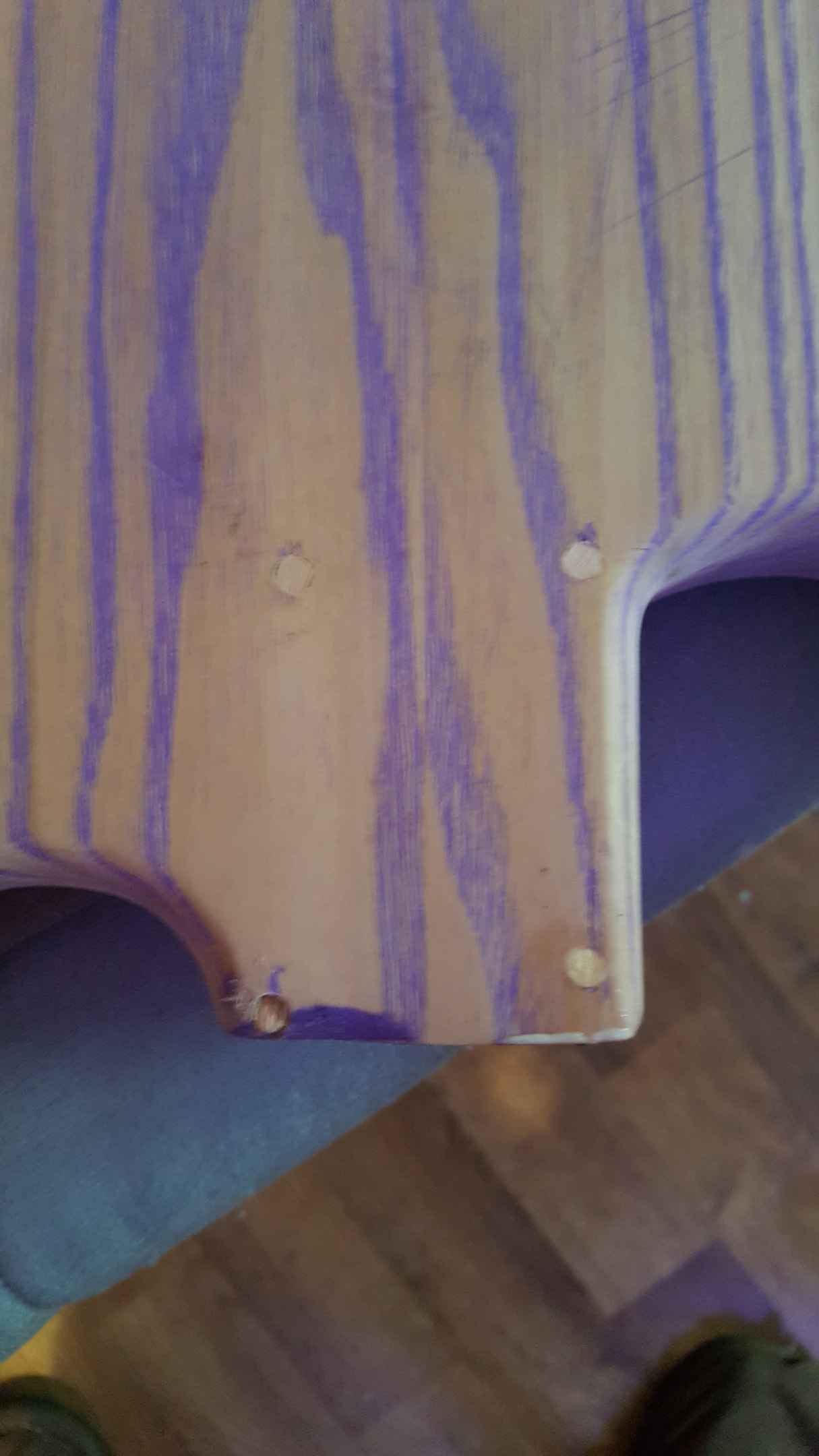

нашел в себе силы и смелость исправить косяк с отверстиями под шурупы грифа, т.к. точить затычки диаметром 4мм было крайне неудобно слегка расширил отвестия до 5мм, фрезером из обрезков вырезал один большой шаблончик и от него уже отпиливал прямоугольники 6х6мм, дальше канцелярский нож и шкурёха, промазывал тайтбондом и аккуратно резиновой киянкой через деревяшечку забивал в отверстия. вышло более-менее опрятно (для первого раза и отсутствия инструмента), радует, что это все спрячется под пластину. к сожалению когда проходил карнизной фрезой увлекся и залез на часть под гриф, фантазии не хватает как исправить, максимум, что приходит на ум- сделать скос под треугольную пластинку, как на екоторых фендерах видел, потребуются просто шурупы разной длины..но пока склонен просто забить на этот момент.
« Последнее редактирование: Мая 04, 2017, 09:49:16 от Ivan Serebryakov »

Оффлайн Ivan Serebryakov Автор темы

  • Частый посетитель
  • **
  • Сообщений: 118
  • Репутация: +14/-0
  • GuitarPlayer.Ru fan!
Re: Первый блин, или ясень всему голова?
« Ответ #70 : Июня 03, 2017, 07:02:27 »
Апну, т.к. в связи с написанием и защитой диплома времени самому делать нет, заказал гриф на вармоте, спеки такие:
конструкция-модерн, прожаренный огненный клен с накладкой из пао ферро (тут стоит оговориться, изначально хотел темный палисандр, однако недавно в США таможня ограничила экспорт некоторых пород древесины в том числе все виды rosewood, так что я исходил из субъективных признаков, нужна была накладка из дерева наиболее схожего с палисандром), колки сначала поставлю готох SG38 (как разживусь лишними финансами пересверлю голову под шперцель или шалер локовые), порожек графитовый, лады ss6105 из нержавейки (играю много, менять лады каждые год-полтора не хочу, жалко палку мучать), профиль стандартный фендеровский (хотя изначально думал в сторону roundback 59), радиус переменный от 10 до 16 дюймов, точки азурит-малахит.
По электронике секрет)хотя на стене в ВК есть скрин заказа и там все станет понятно, если кому интересно. Заказал лак полуматовый, растинс, буду крыть им деревяшку без всяких масел.
Тремоло готох-вилкинсон VS100.
Сейчас пытаюсь придумать где бы просверлить аккуратные и ровные отверстия под гриф, что бы не вышло как в прошлый раз))шурик есть но чет не уверен в адекватности задумки, может сварганю приспособу какую, покупать даже дешевый сверлильный станок за 6+ тысяч ради 4 отверстий не хочется пока.

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2274
  • Репутация: +657/-4
  • Long live Rock-n-Roll !!
Re: Первый блин, или ясень всему голова?
« Ответ #71 : Июня 03, 2017, 07:58:49 »
Примерно такую приспособу надо сделать для сверления отверстий под 90 градусов .. http://obinstrumente.ru/ruchnoj-instrument/konduktor-dlya-sverleniya-otverstij.html

Оффлайн Ivan Serebryakov Автор темы

  • Частый посетитель
  • **
  • Сообщений: 118
  • Репутация: +14/-0
  • GuitarPlayer.Ru fan!
Re: Первый блин, или ясень всему голова?
« Ответ #72 : Июня 03, 2017, 08:26:23 »
спасибо)но на изготовительство не очень времени)я тут вспомнил, что есть специальные станины для дрелей, вопрос тысячи рублей, как оказалось)

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7698
  • Репутация: +2124/-402
    • Bandcamp
Re: Первый блин, или ясень всему голова?
« Ответ #73 : Июня 03, 2017, 10:11:32 »
спасибо)но на изготовительство не очень времени)я тут вспомнил, что есть специальные станины для дрелей, вопрос тысячи рублей, как оказалось)

люфтят они

Оффлайн Ivan Serebryakov Автор темы

  • Частый посетитель
  • **
  • Сообщений: 118
  • Репутация: +14/-0
  • GuitarPlayer.Ru fan!
Re: Первый блин, или ясень всему голова?
« Ответ #74 : Июня 05, 2017, 21:46:45 »
люфтят они
люфта горизонтального не нашел, вот у дрели башка люфтит, спасибо ударному режиму, но аккуратненько получилось сделать все)теперь дождаться железок и грифа, и в путь тестить
з.ы. больше проблем доставило сделать отверстие под проводку от джека в темброблок, места мало, не очень удобно аккуратно подлезать, к следующей палке я серьезно затарюсь адекватным инструментом и оформлю верстачок, тем более давно хотел суперстрат из махогони
