Re: Пьезо на электрогитаре
« Ответ #15 : Мая 12, 2008, 11:06:55 »
У меня ситуация несколько иная, но решил отдельную тему не создавать.
Есть такая гитара http://img.hi-fi.ru/catalog/402/ibanez_sa_320_x_big.jpg В оригинале должна работать так: один выход со звучков, второй с пьезо. Но видимо прошлый владелец переделал схему распайки неудачно (все повесил на один выход, а переключение пьезо/звучки осуществляется вот этим маленьким тумблером), и сейчас работает так: первое положение тумблера - звучки, второе - пьезо НО работате только 4-5-6 струна, третье тоже самое. Что такое не пойму. И еще особенность. Имеется 2 громкости, одна для звучков, другая для пьезо. И все это может работать одновременно, т.е. во время игры с пьезо добавим громкости со звучков и звук подмешивается. Надесь что понятно объяснил все...???
Где можно найти схему распайки подобной гитары? Меня устроит вариант как вернуть оригинальную распайку, так и доделать существующую.

Оффлайн SPK

  • Ветеран форума
  • ******
  • Сообщений: 4958
  • Репутация: +2098/-244
  • Blues
Re: Пьезо на электрогитаре
« Ответ #16 : Мая 12, 2008, 12:19:57 »
А просто разобрать и попробовать разобратся ? :)

Оффлайн Chega

  • Завсегдатай
  • ***
  • Сообщений: 352
  • Репутация: +65/-25
  • КвадраТ
Re: Пьезо на электрогитаре
« Ответ #17 : Мая 12, 2008, 13:33:51 »
Просто проще было бы разобраться если бы схемка перед глазами была, или знать как оно должно было быть. Да и опыта у меня такого нет (благо радиотехническое образование имеется :))
Настораживает что звучат только 3 струны. Может там 2 пьезодатчика? Бридж такой: Double SAT Bridge with L.R.Baggs Piezo

Оффлайн SPK

  • Ветеран форума
  • ******
  • Сообщений: 4958
  • Репутация: +2098/-244
  • Blues
Re: Пьезо на электрогитаре
« Ответ #18 : Мая 12, 2008, 13:44:03 »
Chega, может быть вообще 6 ,по датчику на седло :)

Оффлайн Chega

  • Завсегдатай
  • ***
  • Сообщений: 352
  • Репутация: +65/-25
  • КвадраТ
Re: Пьезо на электрогитаре
« Ответ #19 : Мая 12, 2008, 14:00:14 »
Ладно, сегодня вскрытие произведу, посмотрю что там есть. Может тогда и фотки сюда выложу. Одна голова хорошо, а форум лучше.

Автор, извини что тебе в тему навалил.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90043
  • Репутация: +9924/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Пьезо на электрогитаре
« Ответ #20 : Мая 12, 2008, 14:20:43 »
Chega, Найди нормального мастера по электронике. Я уже не раз чинил такое. Если сам пьезик лопнул, то хреново. Но у теюя быстрее всего с проводами проблема. Встречал такое, в том числе неправильную сборку сёдел.

Распайка гнезд не проблема. И насколько помню, если во второе не вставлять джек, то работает сумма. Для меня непонятно, зачем хозяин перепайкой заморачивался.

Оффлайн mux22 Автор темы

  • Опытный
  • ****
  • Сообщений: 774
  • Репутация: +39/-15
  • Мухтуту
Re: Пьезо на электрогитаре
« Ответ #21 : Мая 12, 2008, 14:30:18 »
Цитата: Chega от Мая 12, 2008, 14:00:14
Ладно, сегодня вскрытие произведу, посмотрю что там есть. Может тогда и фотки сюда выложу. Одна голова хорошо, а форум лучше.

Автор, извини что тебе в тему навалил.

Да не беда, мне интересно

Оффлайн Chega

  • Завсегдатай
  • ***
  • Сообщений: 352
  • Репутация: +65/-25
  • КвадраТ
Re: Пьезо на электрогитаре
« Ответ #22 : Мая 12, 2008, 15:10:50 »
Цитата: AZG от Мая 12, 2008, 14:20:43
Chega,
Для меня непонятно, зачем хозяин перепайкой заморачивался.
Этого никогда не узнать, потому что хозяин японец был. Что этому узкоглазому в голову взбрело? А мне теперь разбирайся..

Оффлайн Chega

  • Завсегдатай
  • ***
  • Сообщений: 352
  • Репутация: +65/-25
  • КвадраТ
Re: Пьезо на электрогитаре
« Ответ #23 : Июня 03, 2008, 13:15:38 »
Созрел на фотки. Проблема все та же: не работает совсем первый выход (тот что с пьезо датчиков должен), а со второго если сумму включить, то только 3 струны работают., со звучков нормально все. Мастера по электронике проблематично найти, попробую пока сам (проблема особо не горит, т.к. аккуст звук почти не использую).

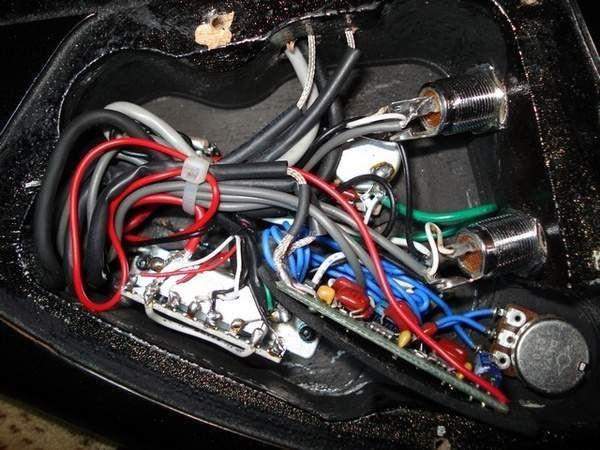

Это общий вид распайки:
« Последнее редактирование: Июня 03, 2008, 13:20:05 от Chega »

Оффлайн Chega

  • Завсегдатай
  • ***
  • Сообщений: 352
  • Репутация: +65/-25
  • КвадраТ
Re: Пьезо на электрогитаре
« Ответ #24 : Июня 03, 2008, 13:25:22 »

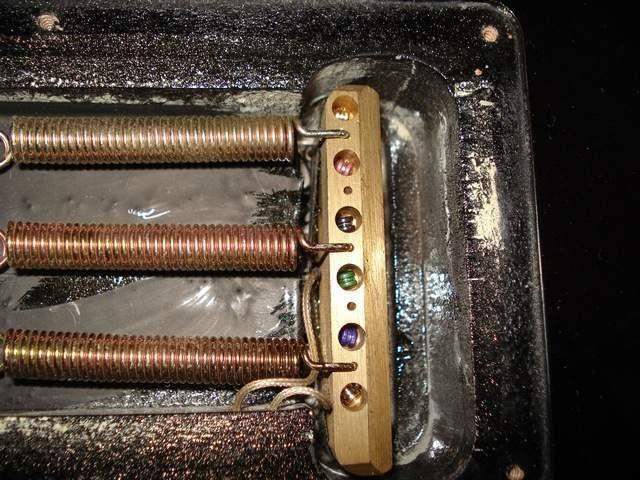

С бриджа выходят 2 провода. Получается что там 2 пьезо-датчика на 3 струны каждый?

Оффлайн Chega

  • Завсегдатай
  • ***
  • Сообщений: 352
  • Репутация: +65/-25
  • КвадраТ
Re: Пьезо на электрогитаре
« Ответ #25 : Июня 03, 2008, 16:21:33 »

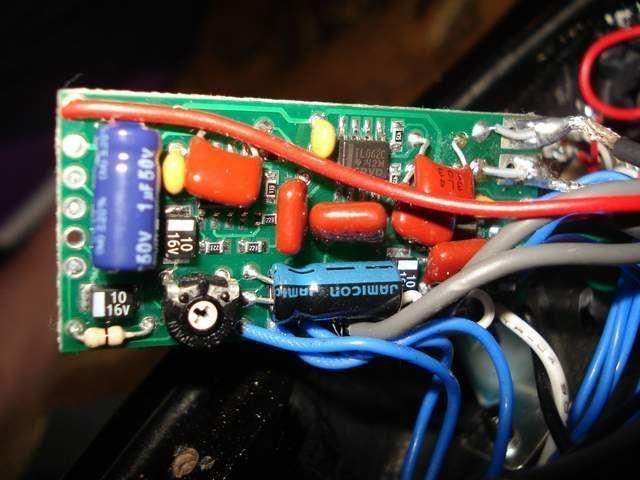

Это пред.

Оффлайн Chega

  • Завсегдатай
  • ***
  • Сообщений: 352
  • Репутация: +65/-25
  • КвадраТ
Re: Пьезо на электрогитаре
« Ответ #26 : Июня 03, 2008, 16:22:10 »

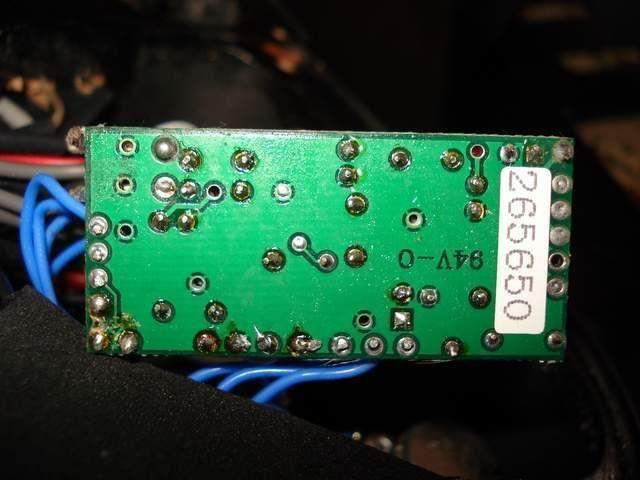

Разглядел следы пайки на внутренней стороне платы, но не уверен.
Вроде провода все на месте, ничего не оторвано, все четко.
А интересно, может быть так, что если один пьезик вылетел, то на 1 выход с преда перестает поступать сигнал вобще, а на 2 выход сигнал идет только со второго пьезо?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90043
  • Репутация: +9924/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Пьезо на электрогитаре
« Ответ #27 : Июня 03, 2008, 22:28:08 »
Chega, Ну так проверяй сигнал с выходов пьезы. Быстрее всего один из датчиков или сдох или что-то с проводами. Надо смотреть...

Оффлайн Chega

  • Завсегдатай
  • ***
  • Сообщений: 352
  • Репутация: +65/-25
  • КвадраТ
Re: Пьезо на электрогитаре
« Ответ #28 : Июня 07, 2008, 08:27:50 »
Разобрался почему второй выход не работал. Дело не в проводах.
Получается так. На первый выход заведен контакт от батарейки, и когда джек вынимаешь - цепь размыкается и батарейка не разряжается. Втыкаешь джек во второй выход и тишина. Естественно нужно было догадаться что цепь то остается разомкнутой и сигнала нет. Втыкаю другой джек в первый выход - и о чудо, звук со второго появляется. Зачем так сделано не понятно. Переделаю чтобы и второй джек тоже мог замыкать контакт батарейки.
Осталась проблема с пьезиками, т.к по прежнему с обоих выходов звучат только 3 струны. Ну здесь остается только бридж снимать и седла смотреть как собраны и что там с пьезо датчиком.
Вопрос: как бридж снимается, т.к никогда этого не делал. Там только 2 болта открутить надо?

Оффлайн Brutal

  • Опытный
  • ****
  • Сообщений: 641
  • Репутация: +82/-28
  • шифгретор
Re: Пьезо на электрогитаре
« Ответ #29 : Июня 07, 2008, 14:52:17 »
Цитата: Chega от Июня 07, 2008, 08:27:50
Вопрос: как бридж снимается, т.к никогда этого не делал. Там только 2 болта открутить надо?
Обычно достаточно пружины выдернуть
