Немного о грифе.

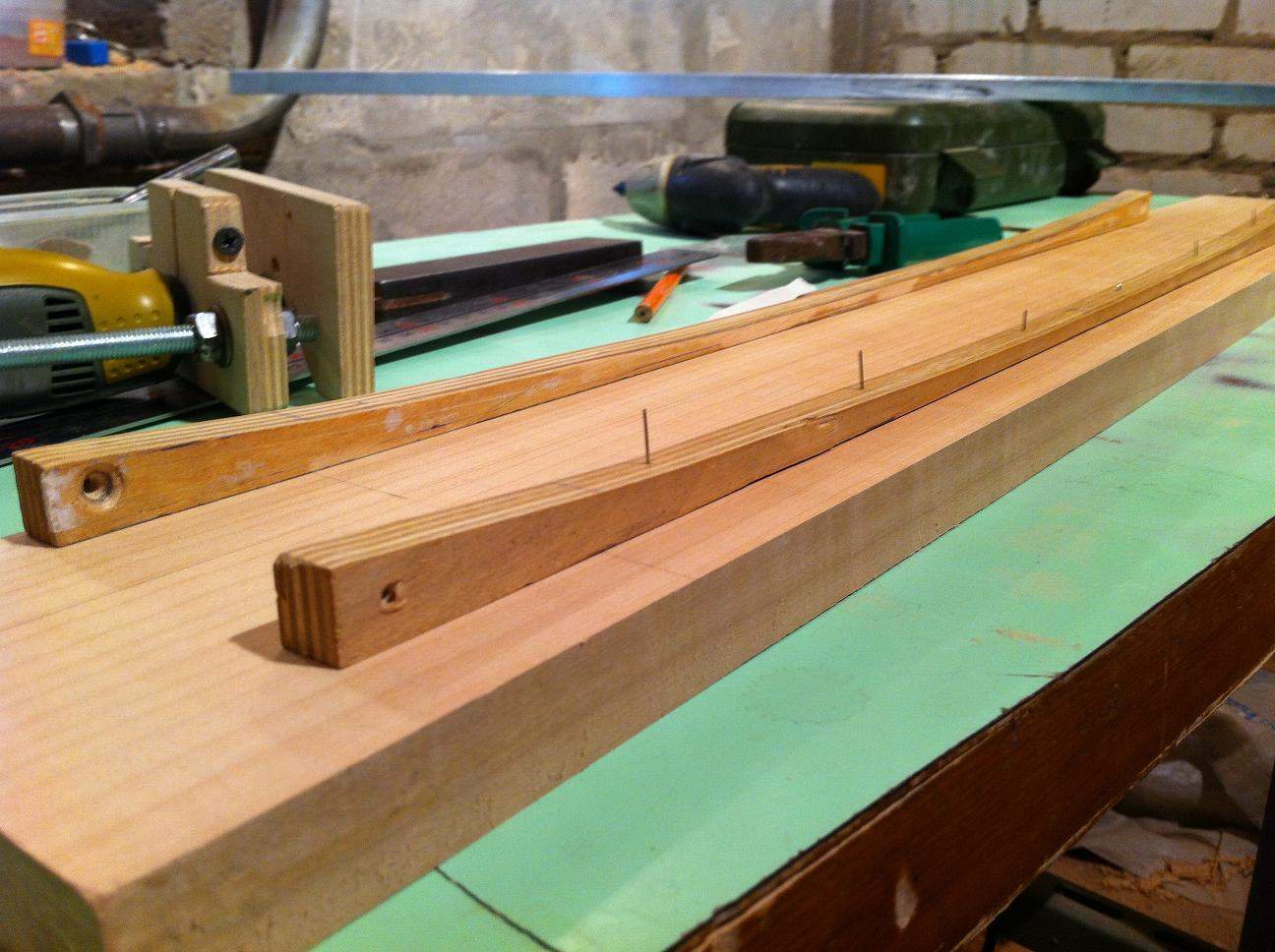

Первым делом выводим плоскости.

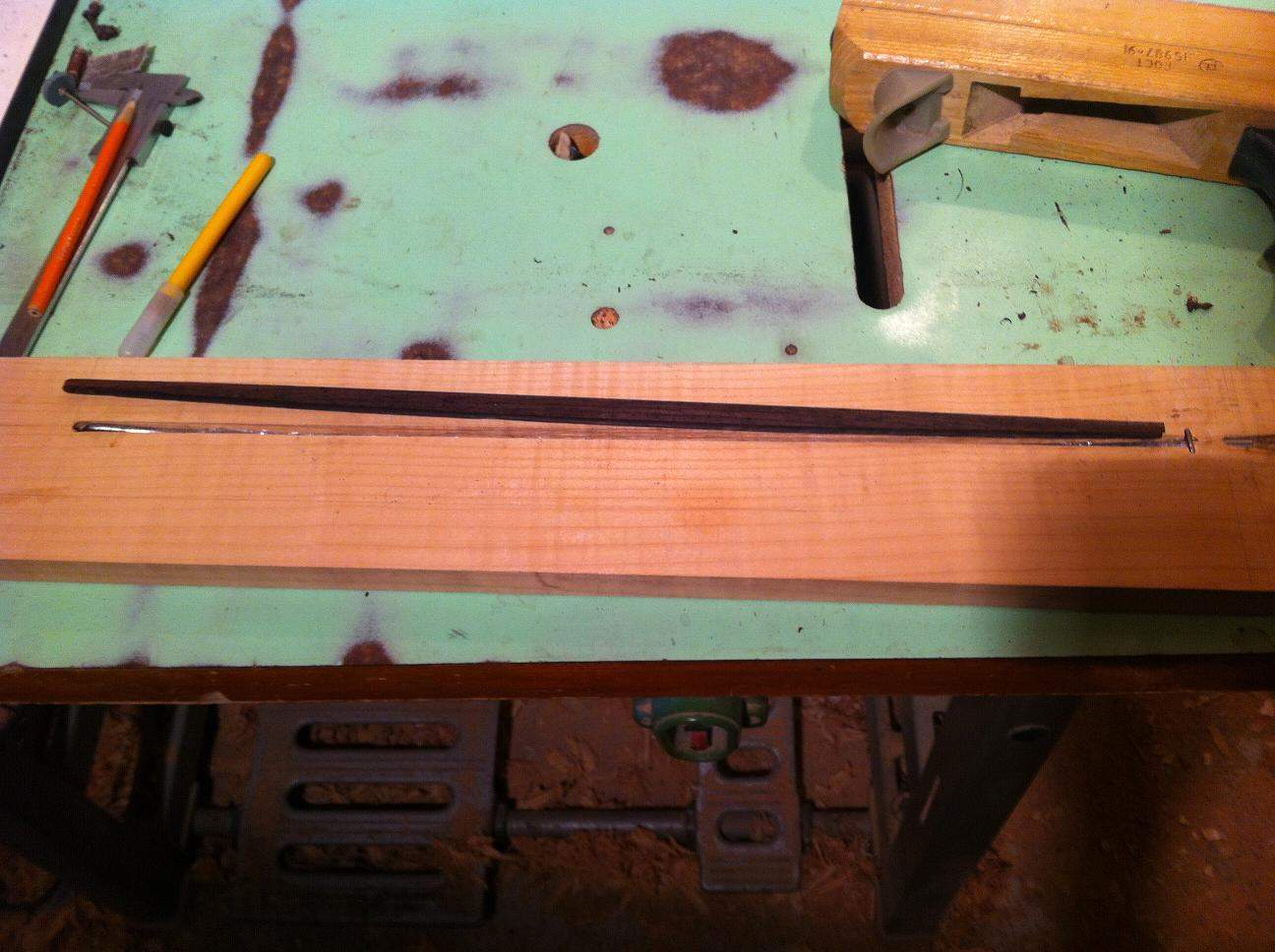

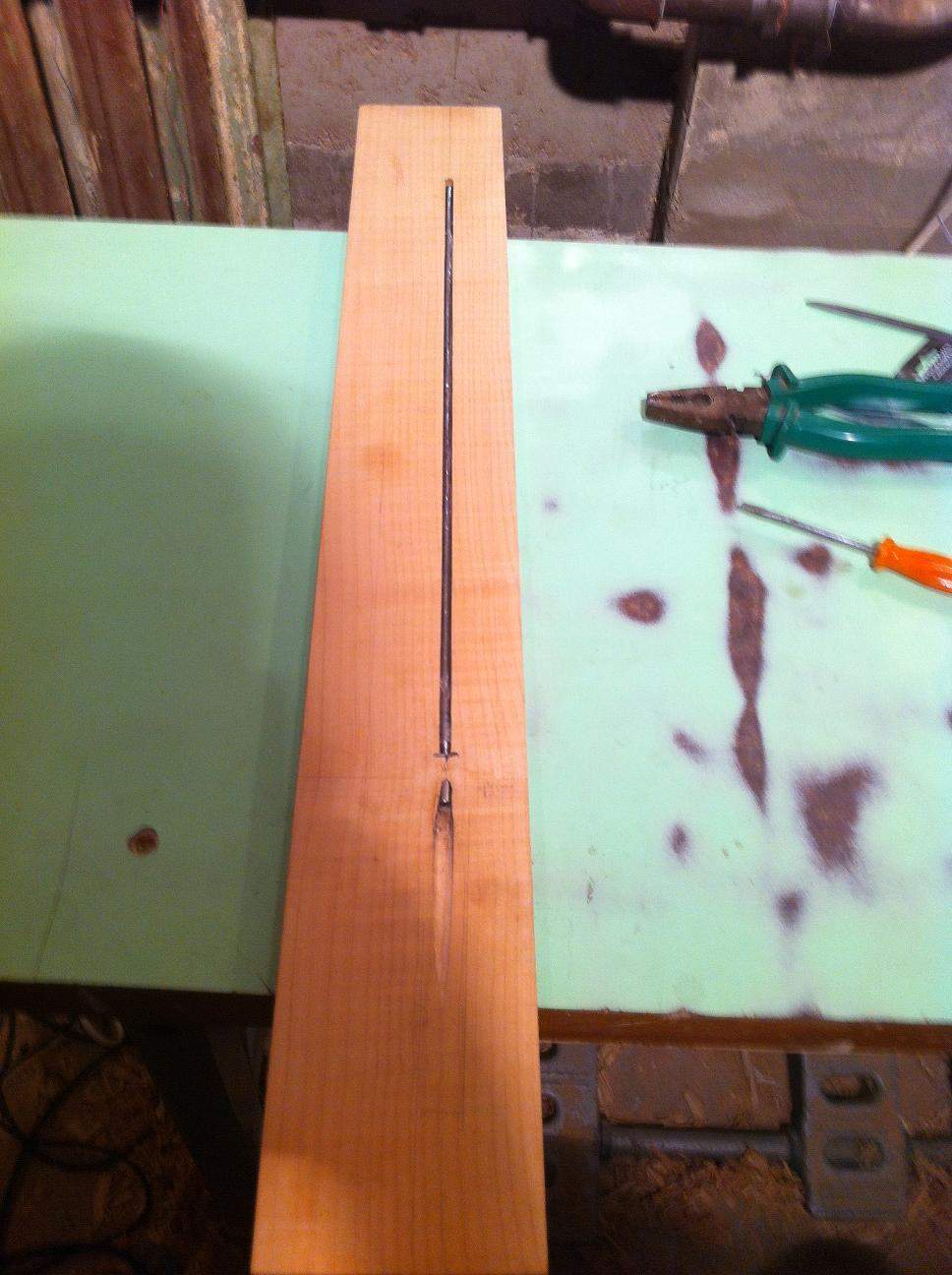

Анкер будет компрессионный. Т.к. производство у нас единичное , вот что удалось придумать с минимальным количеством вложений:

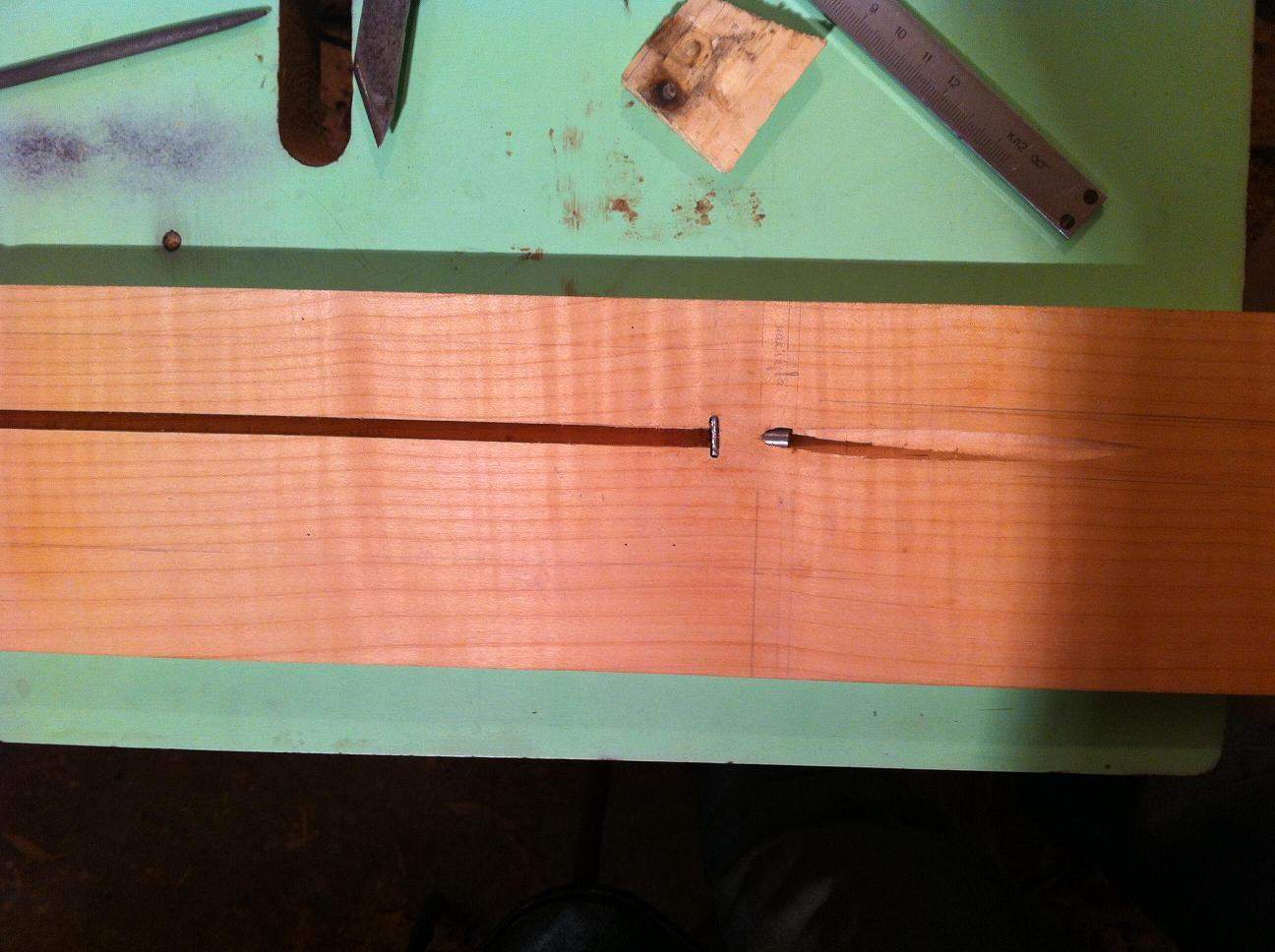

Пулю искал специально с минимальным наружным диаметром, чтобы меньше убирать дерева, а упорная шайба была изготовлена из звена мотоциклетной цепи.



Так выглядит в сборе с анкером



Загатовка на накладку была с запасом по ширине и очень здорово звенела на простук. В общем, палисандр пошел весь в дело практически без отходов

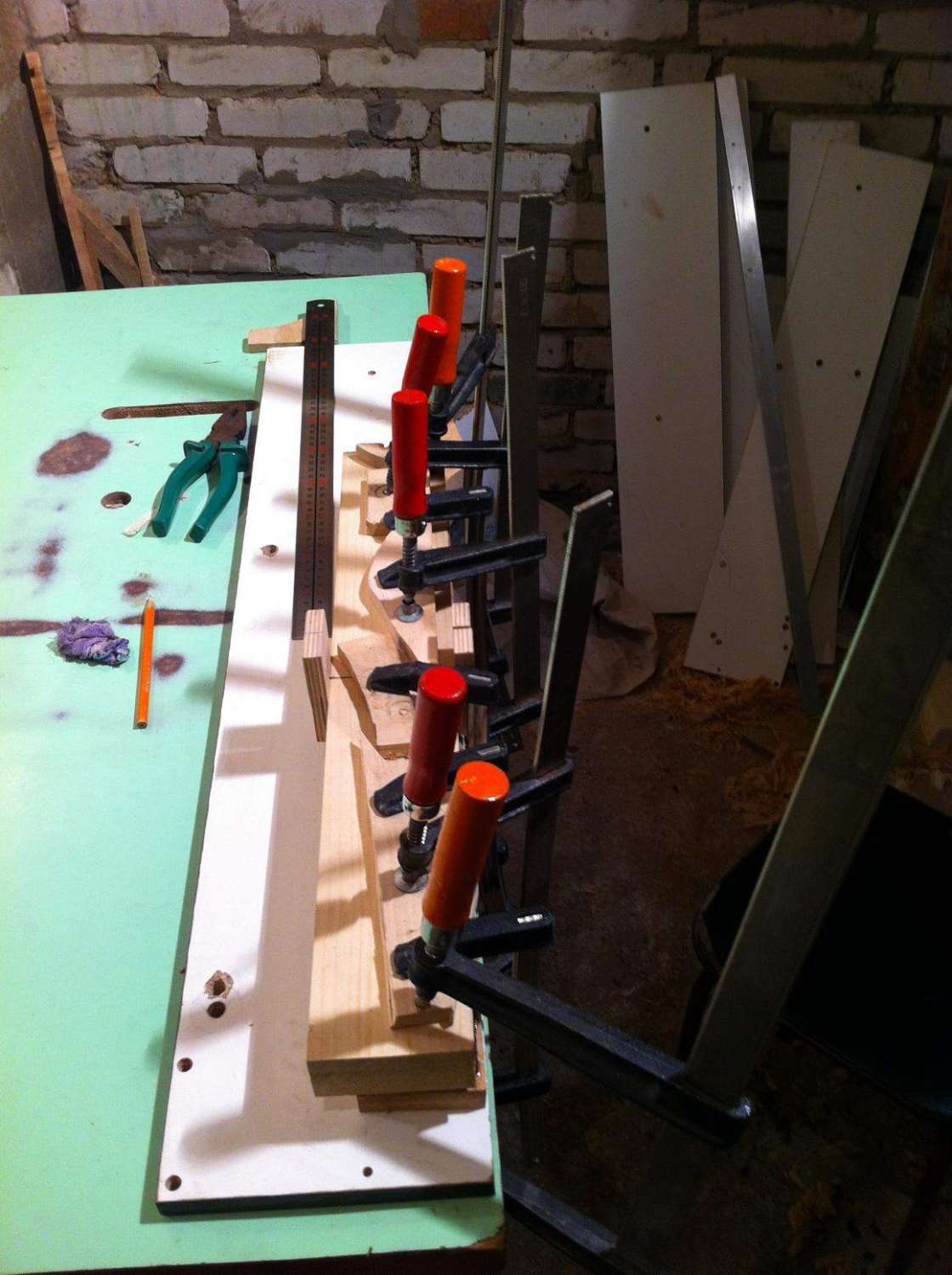

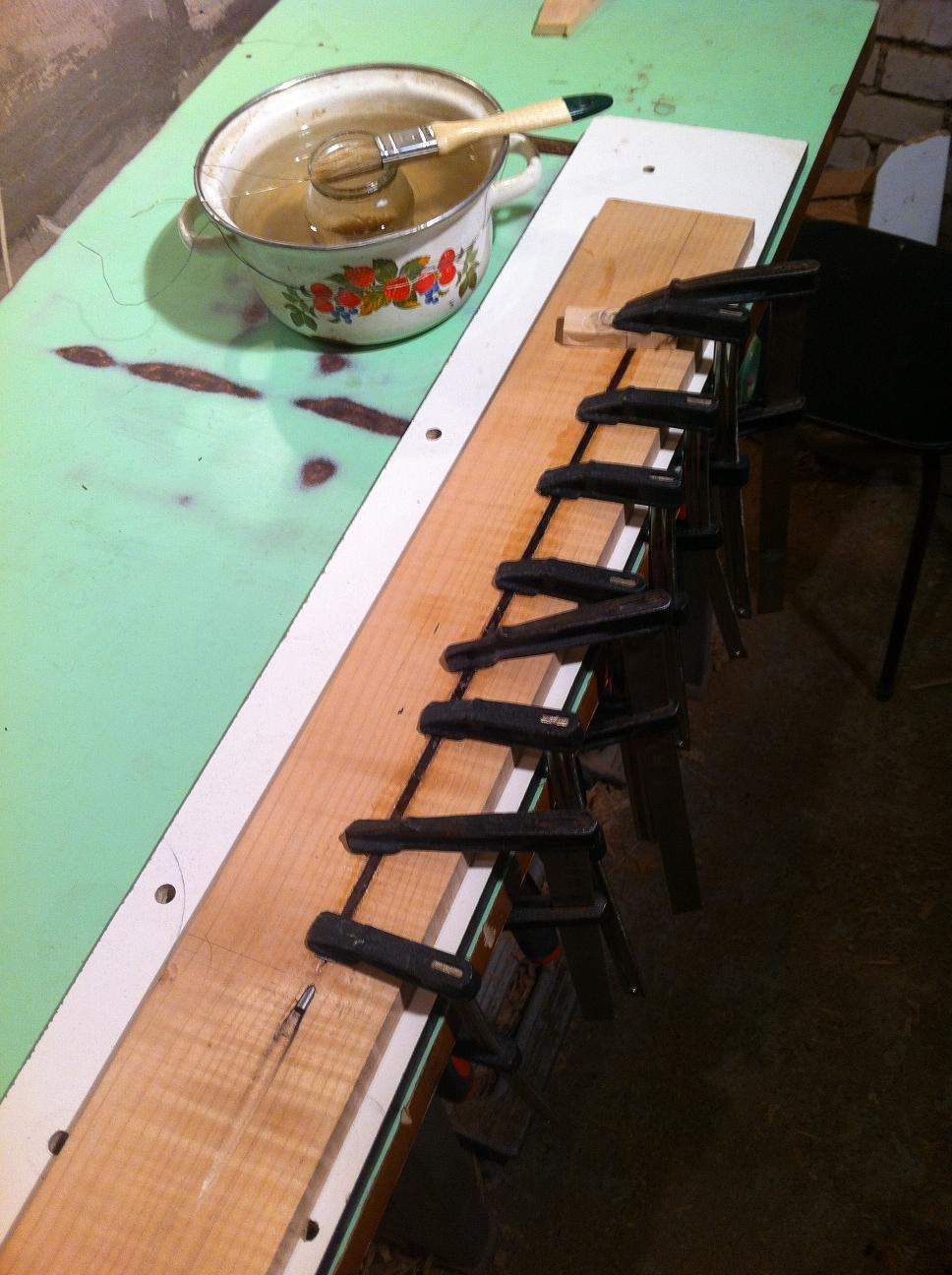

Осталось разогреть клей и соединить всё это безобразие воедино

Antiscium,

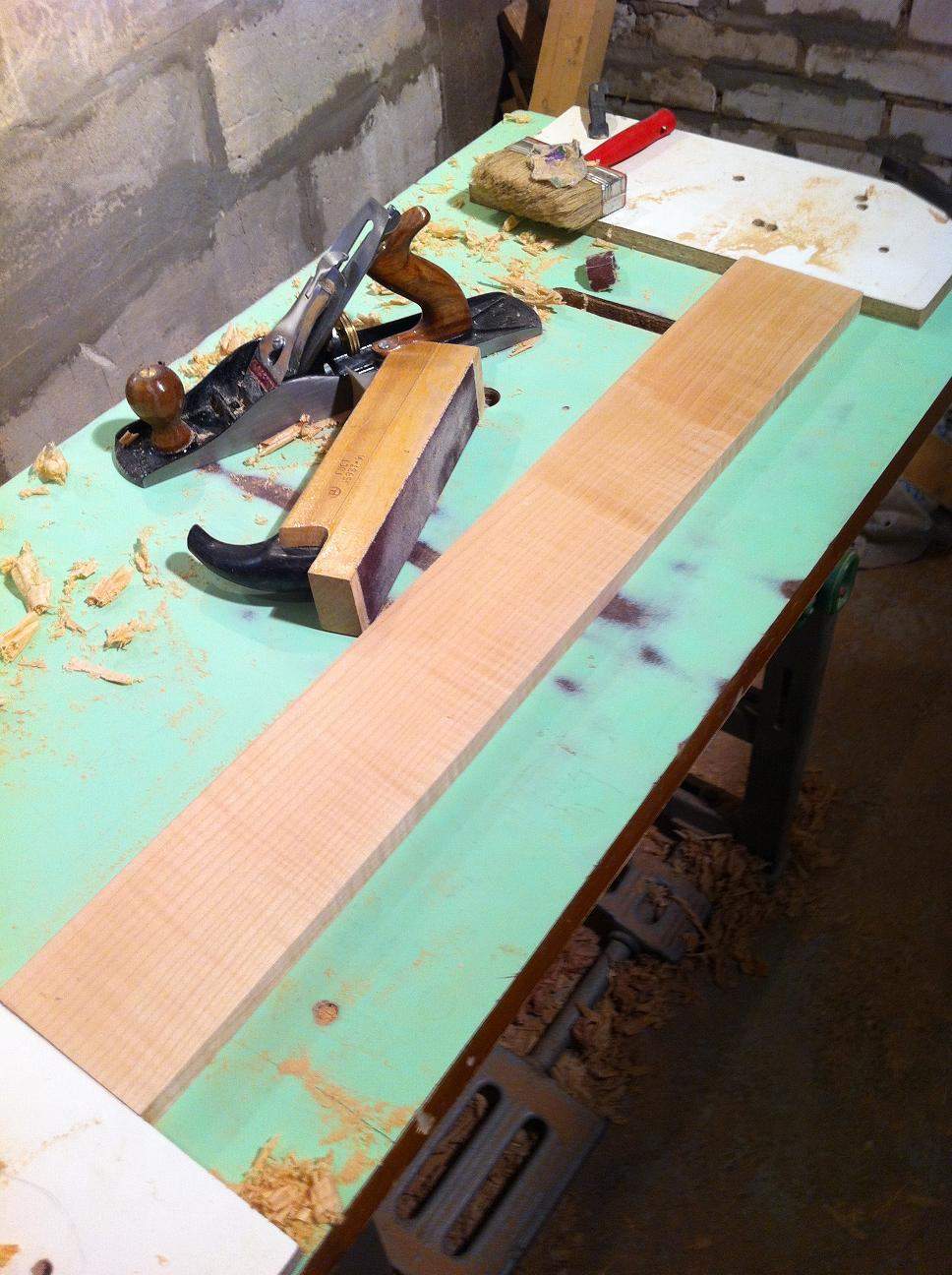

Из бюджетного ничего лучше не нашел, сделан добротно. Подошва ровная, доводить не пришлось - это, наверно, самое главное. Т.е. по факту вся доводка сводилась к заточке лезвия, после чего результат строгания стал радовать
Из недостатков - есть ощутимый люфт механизма регулировки лезвия, но на мой взгляд за его цену это не критично.

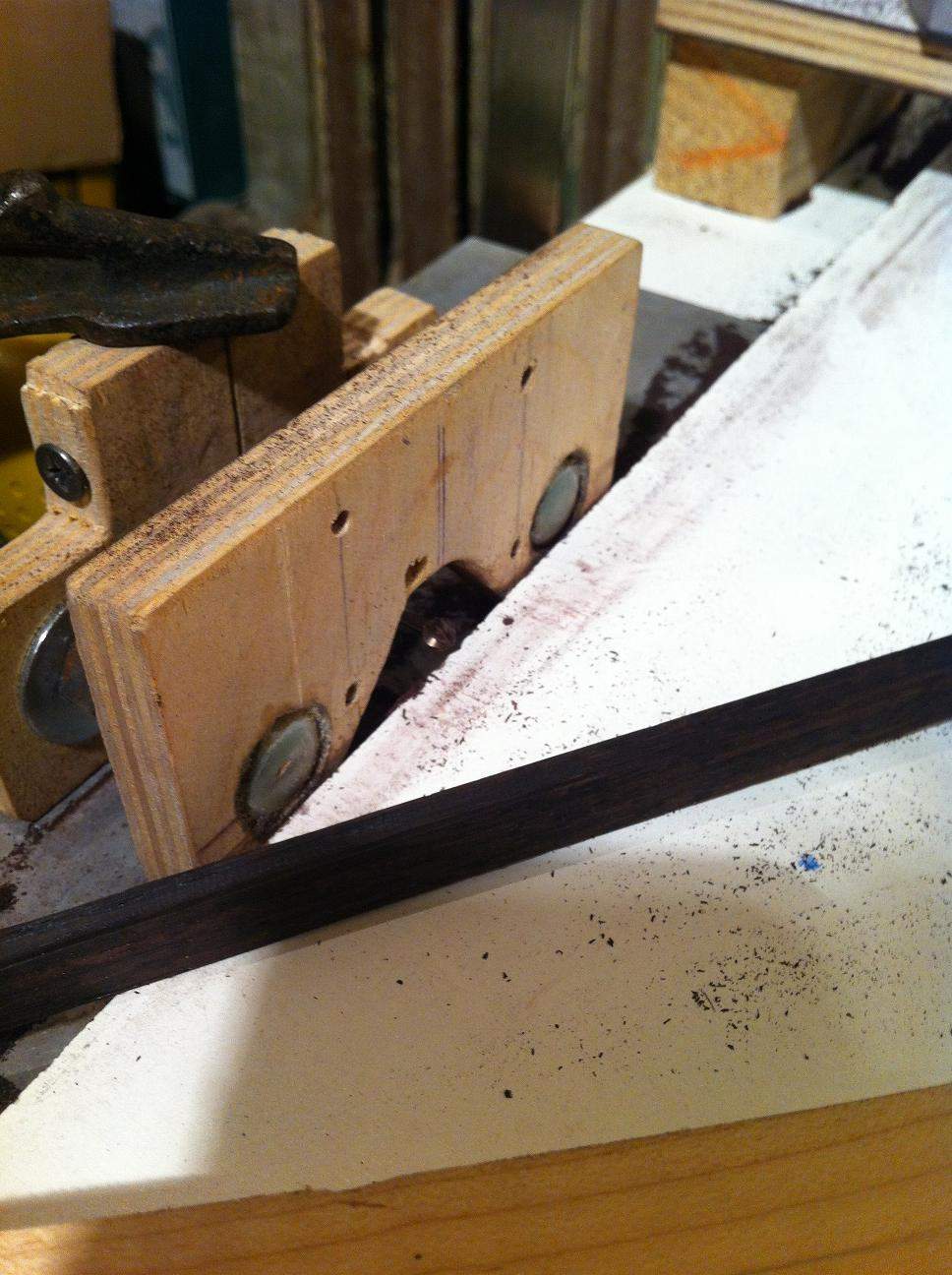

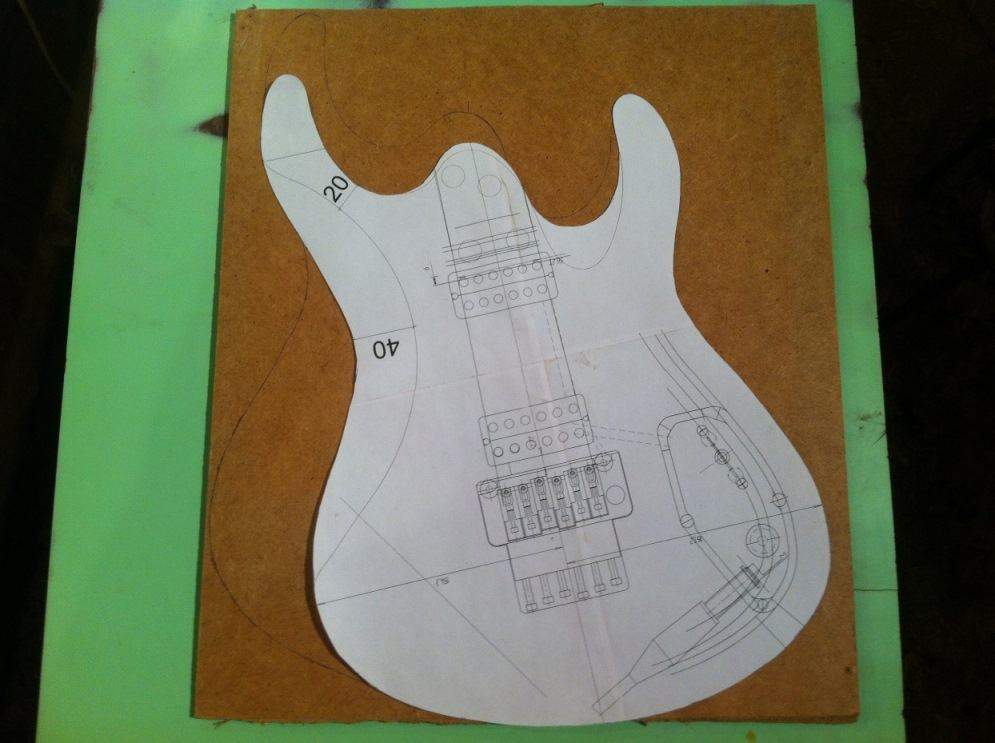

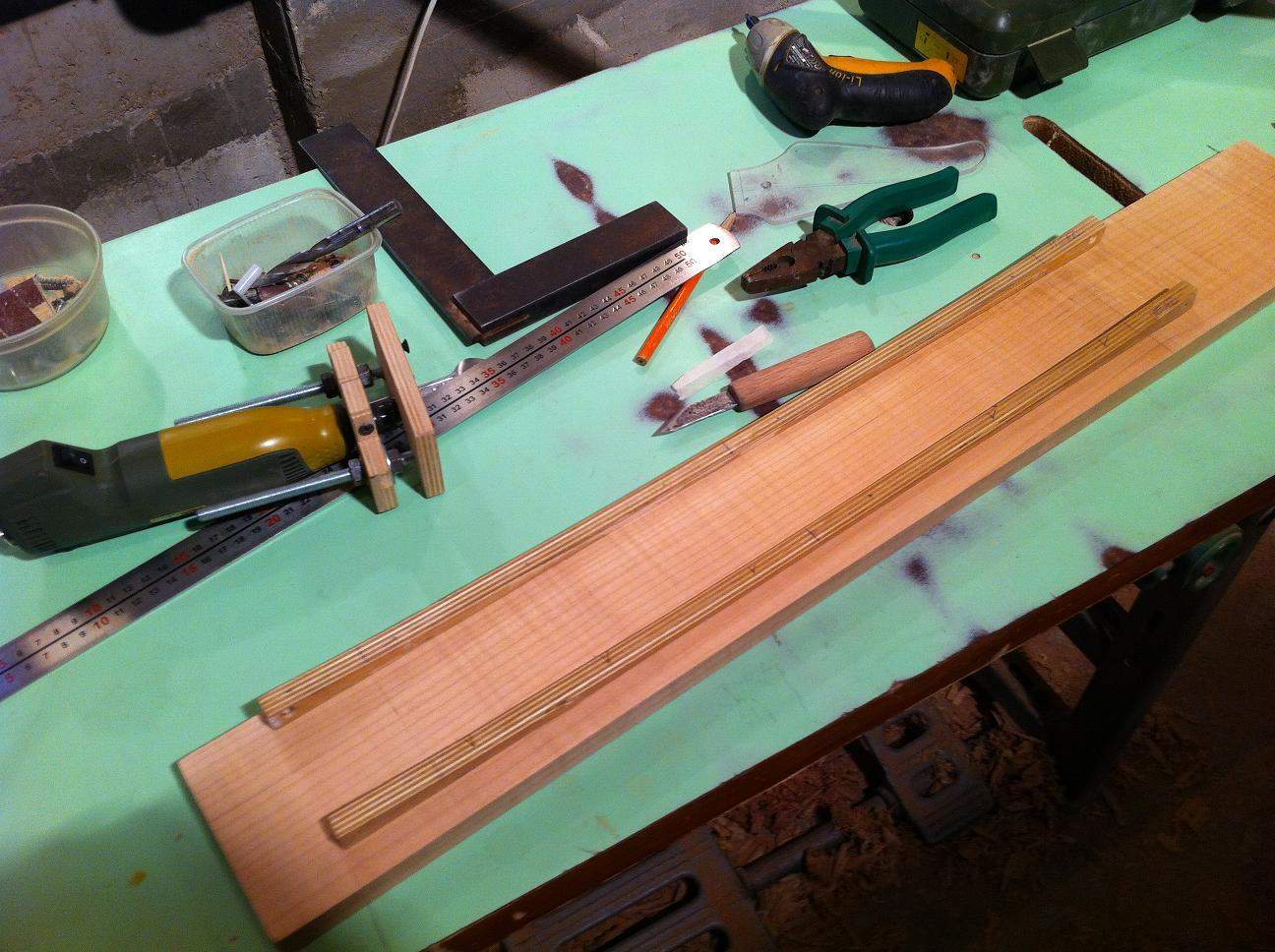

Готовим шаблоны.
Грубая обработка - лобзик и шлифовальная приспособа на основе дрели, доводка - наждачная бымага, наклеенная на резиновый брусок.

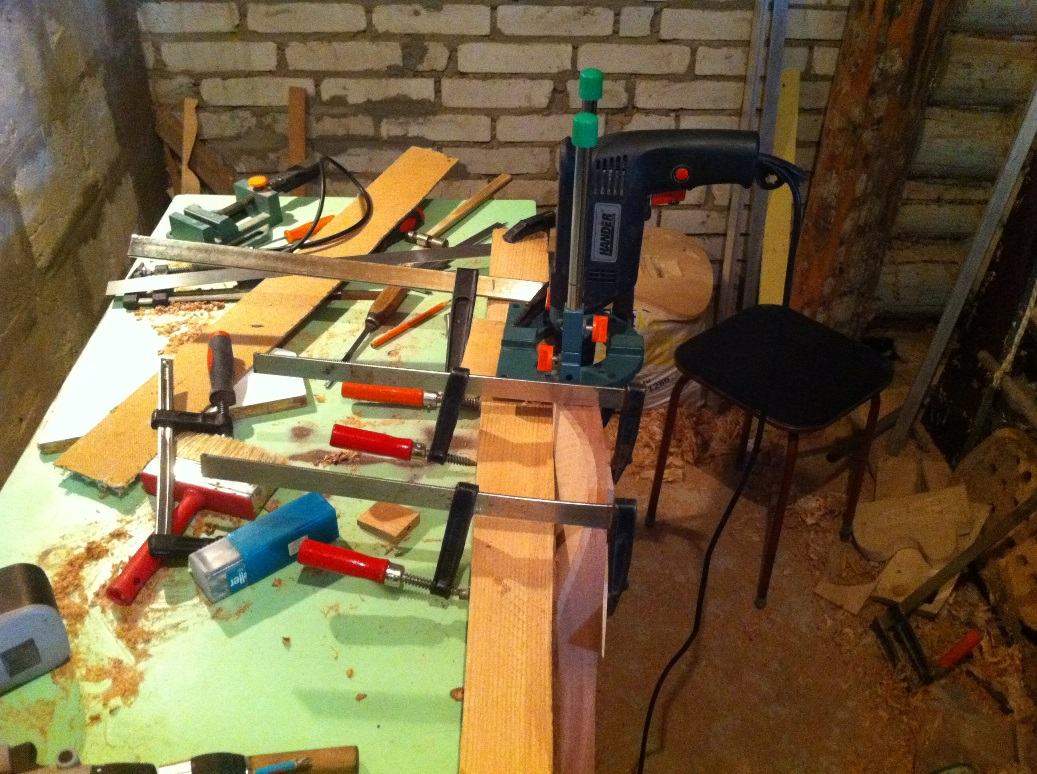

и, не торопясь, в несколько проходов режем деку

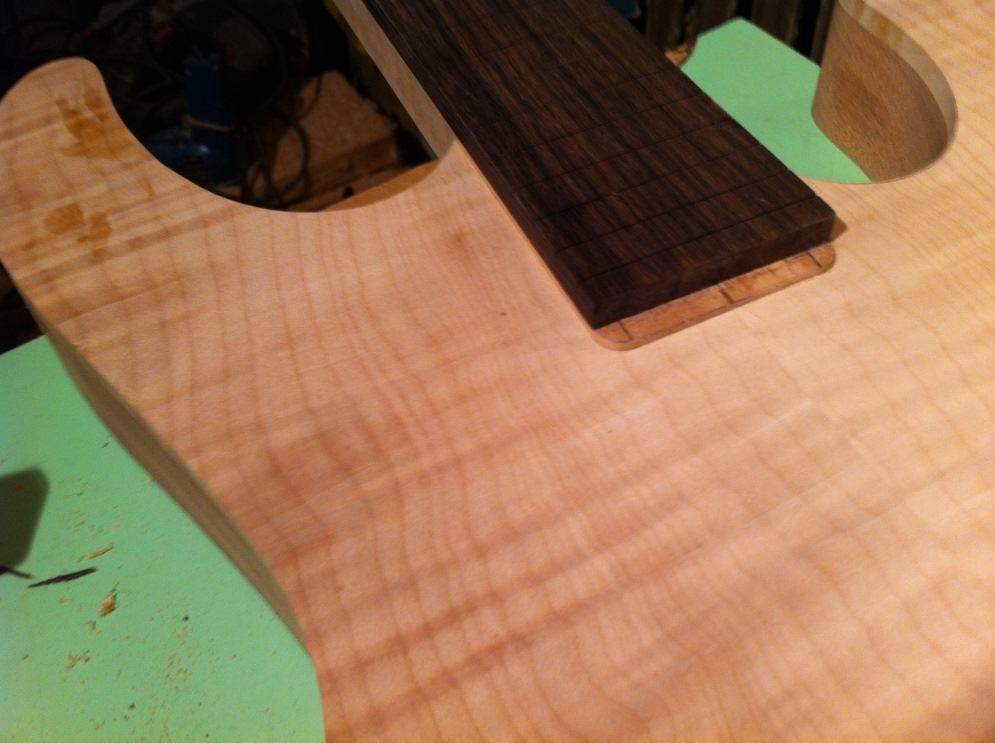

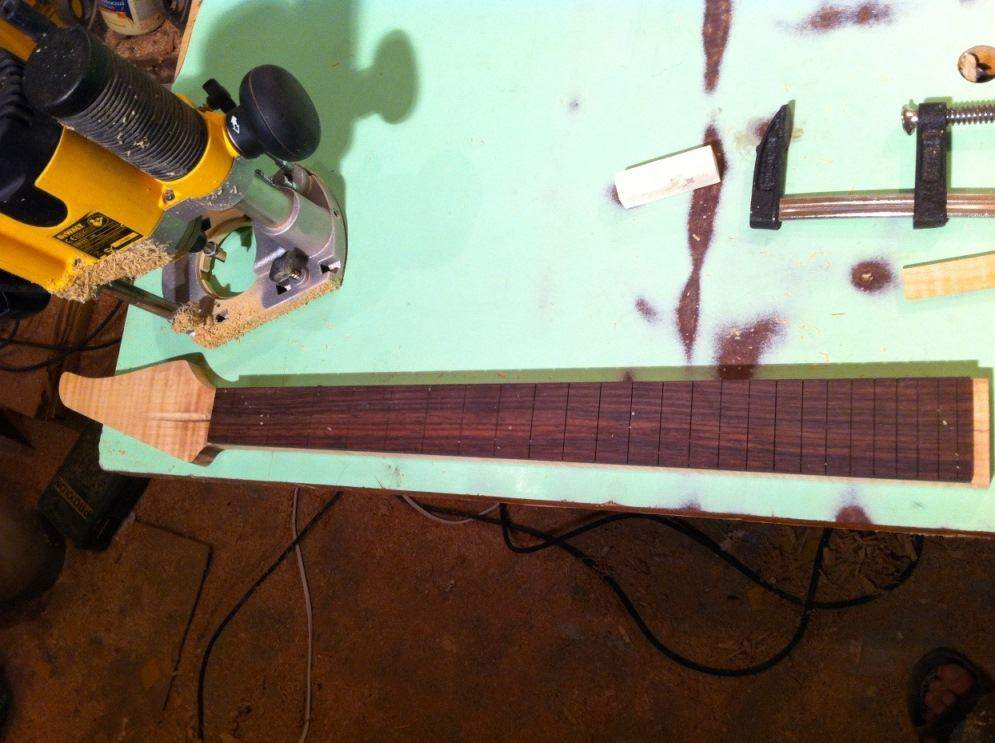

Фрезернул карман под гриф и, используя накладку в качестве шаблона, получил итоговый контур грифа.

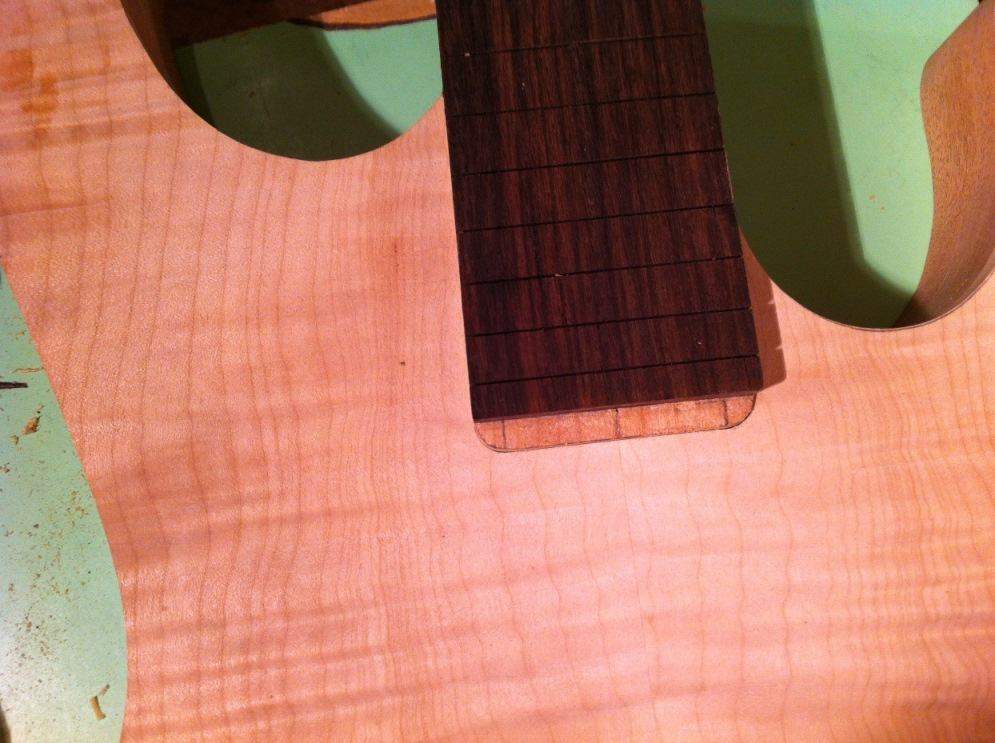

Качеством стыковки более чем доволен







Мультирадиус на накладке сделал рубанком. Тут главное не торопиться и почаще контролировать результат.

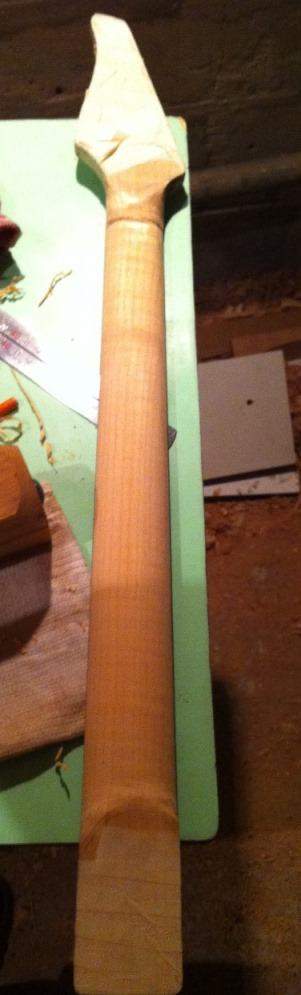

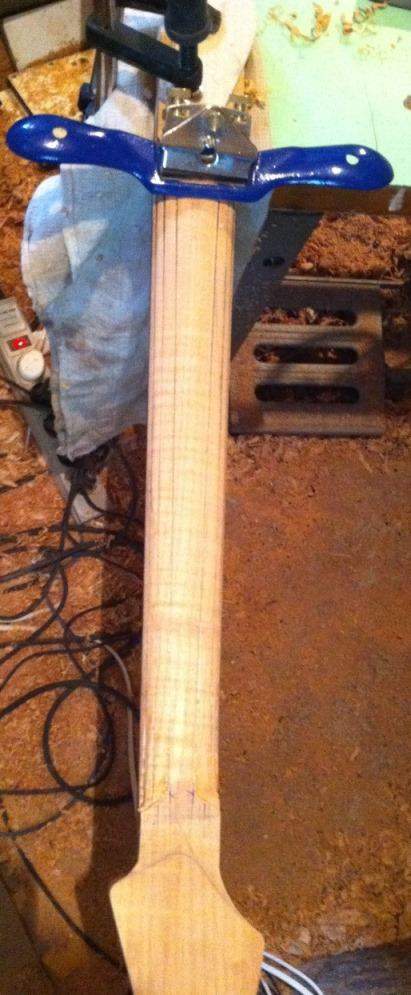

А так выглядит работа над профилем грифа

Ну, чувак, круто, мне нравится, удачи тебе  !!!

Antiscium, Илья Бардовский, спасибо!

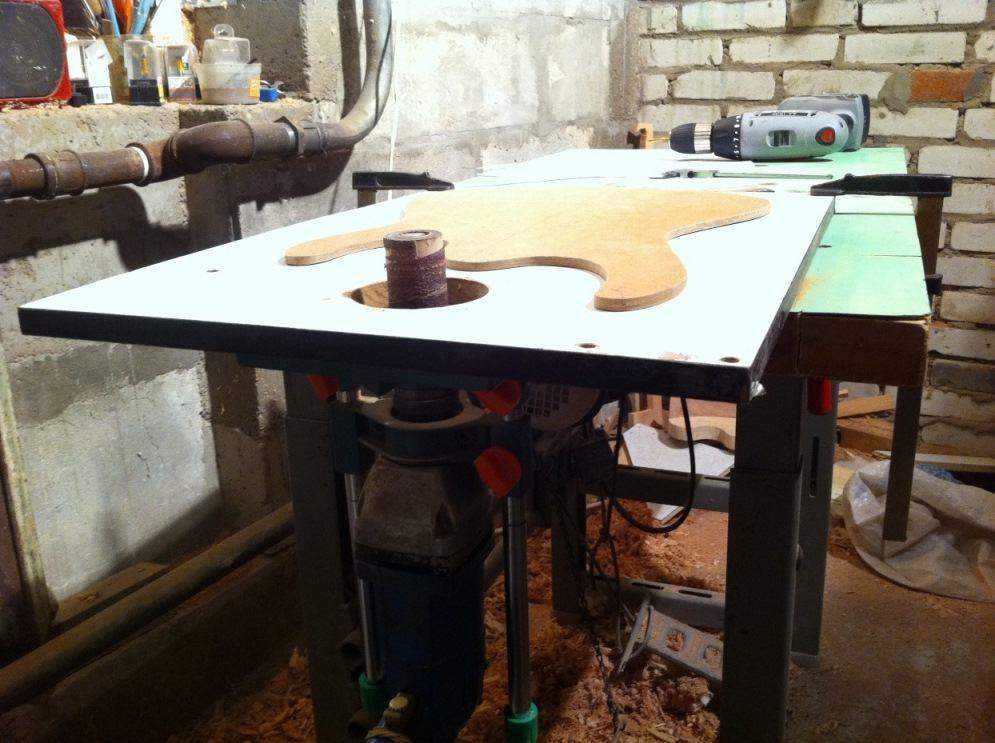

Qwass, Дрель обычная, старая, советского производства. Стойка для дрели китайская, недорогая, прикручена к листу ДСП шурупами. Барабан изготовлен из отрезка черенка от лопаты, посаженного на болт M8. Перед тем как наклеивать шкурку, зажал барабан в дрель и стамеской, а потом напильником сделал из него соосный цилиндр.

Биения конечно же есть. По всей видимости, сказывается изношенность редуктора дрели, ну и то, что слеплено всё на коленке)

Посверлим, пофрезеруем)

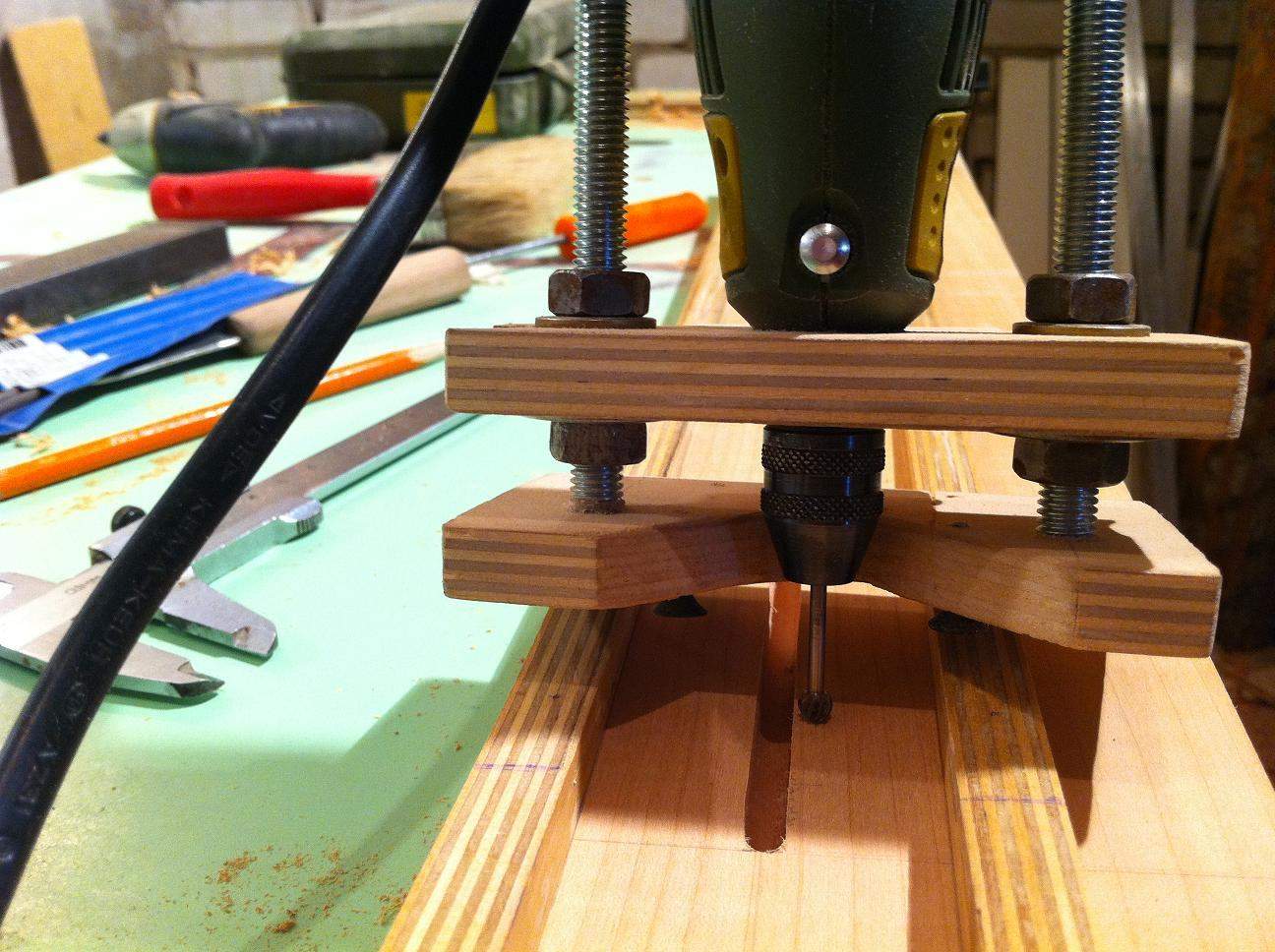

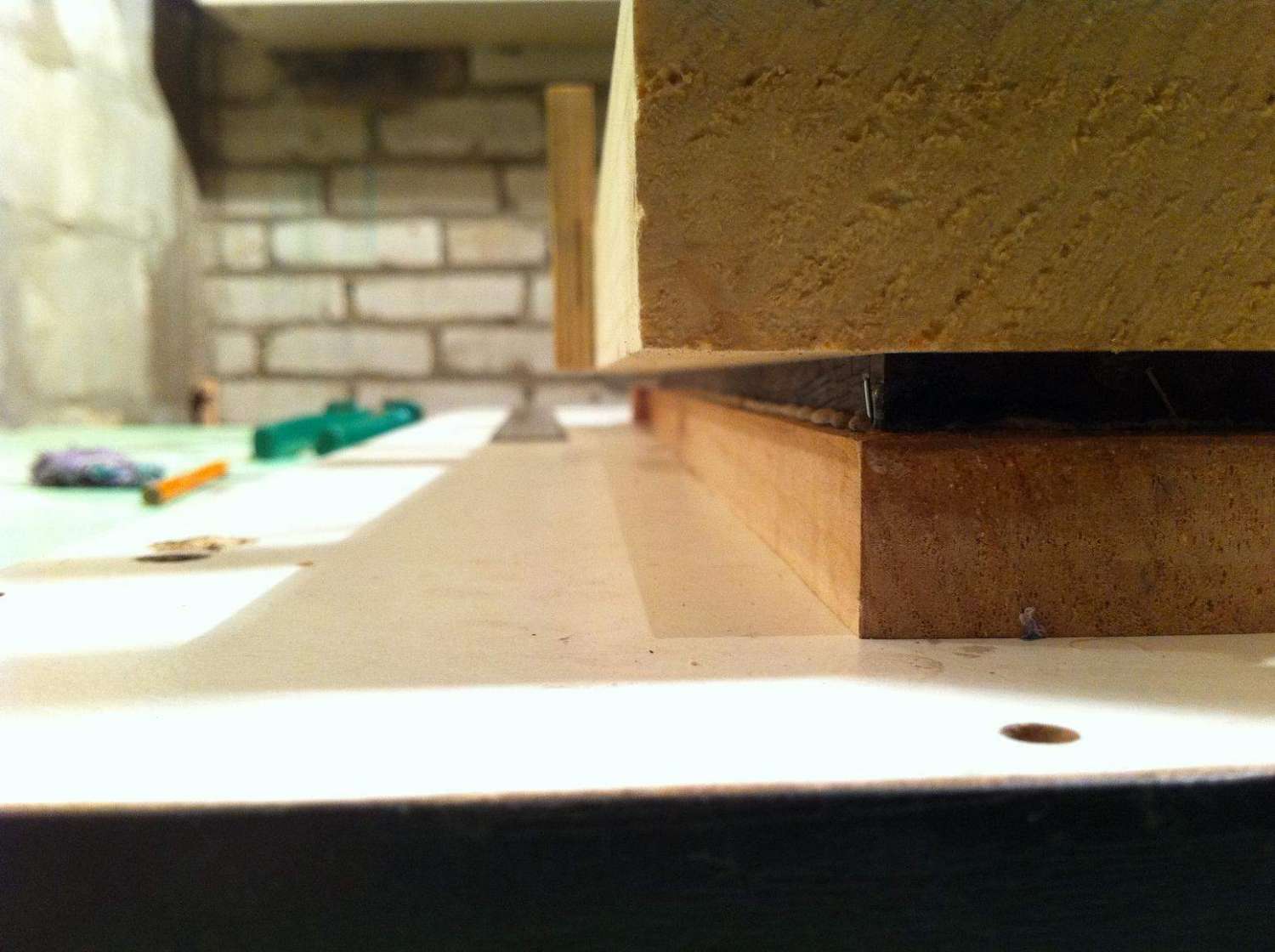

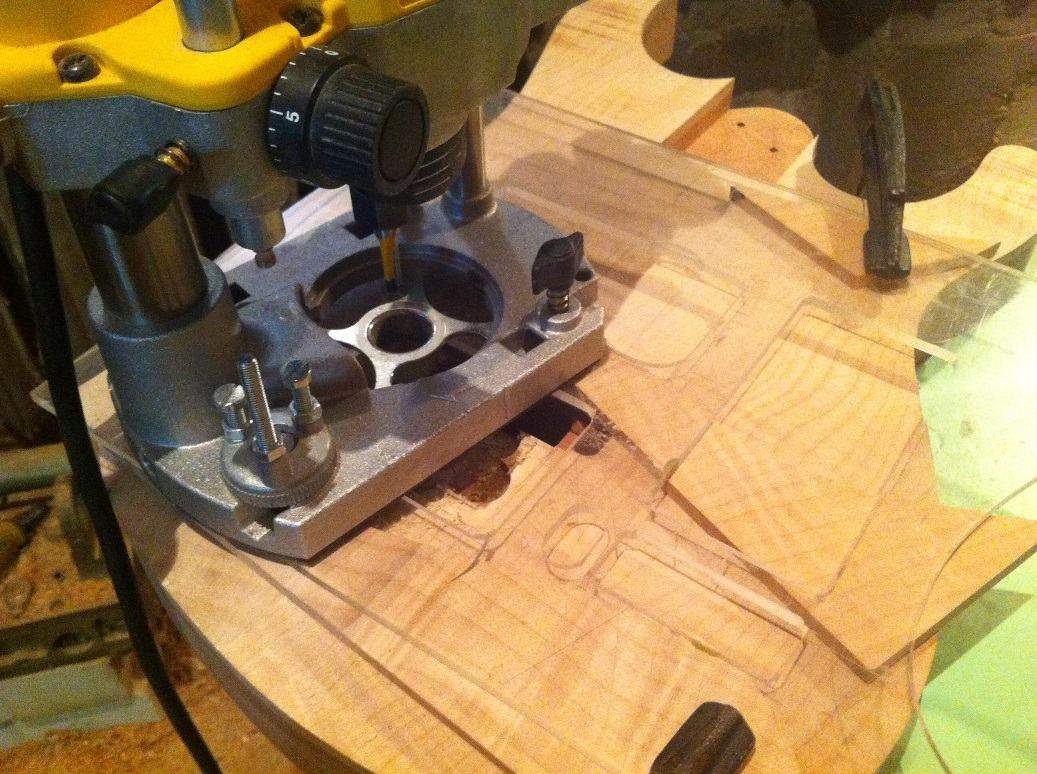

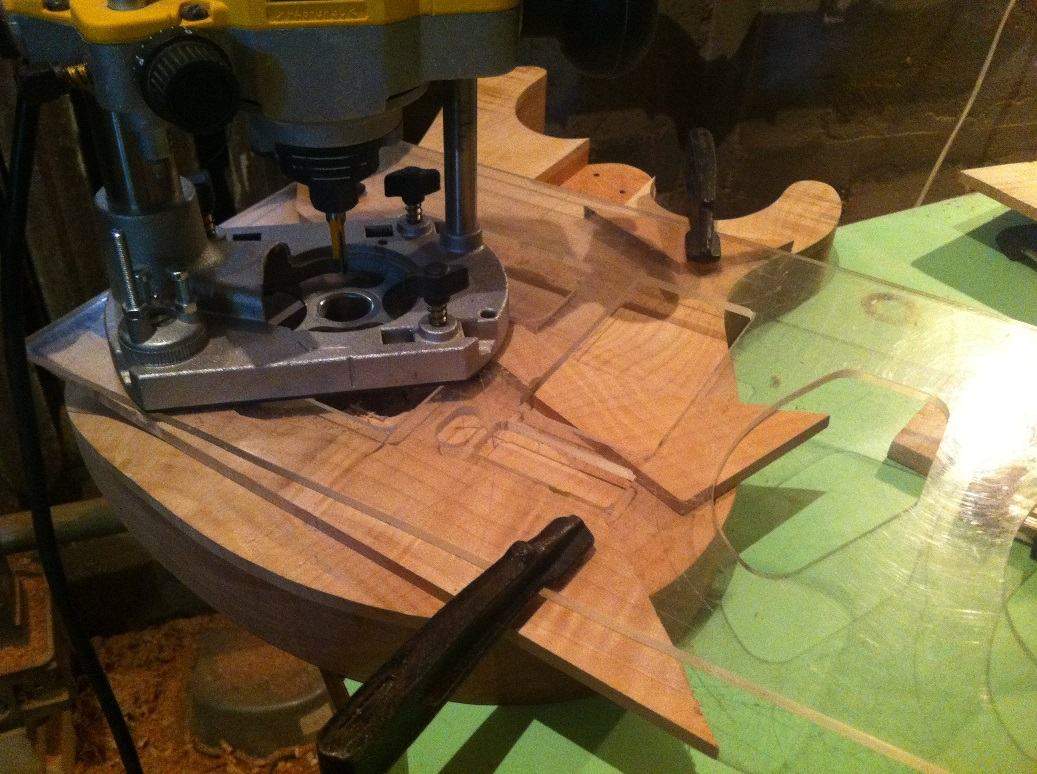

Многие элементы решил сделать, используя копировальное кольцо фрезера. Материала под шаблон нормальной высоты не нашел, поэтому пришлось задействовать подкладки... удовольствие то еще - тяжело выставить шаблон точно.







и с другой стороны

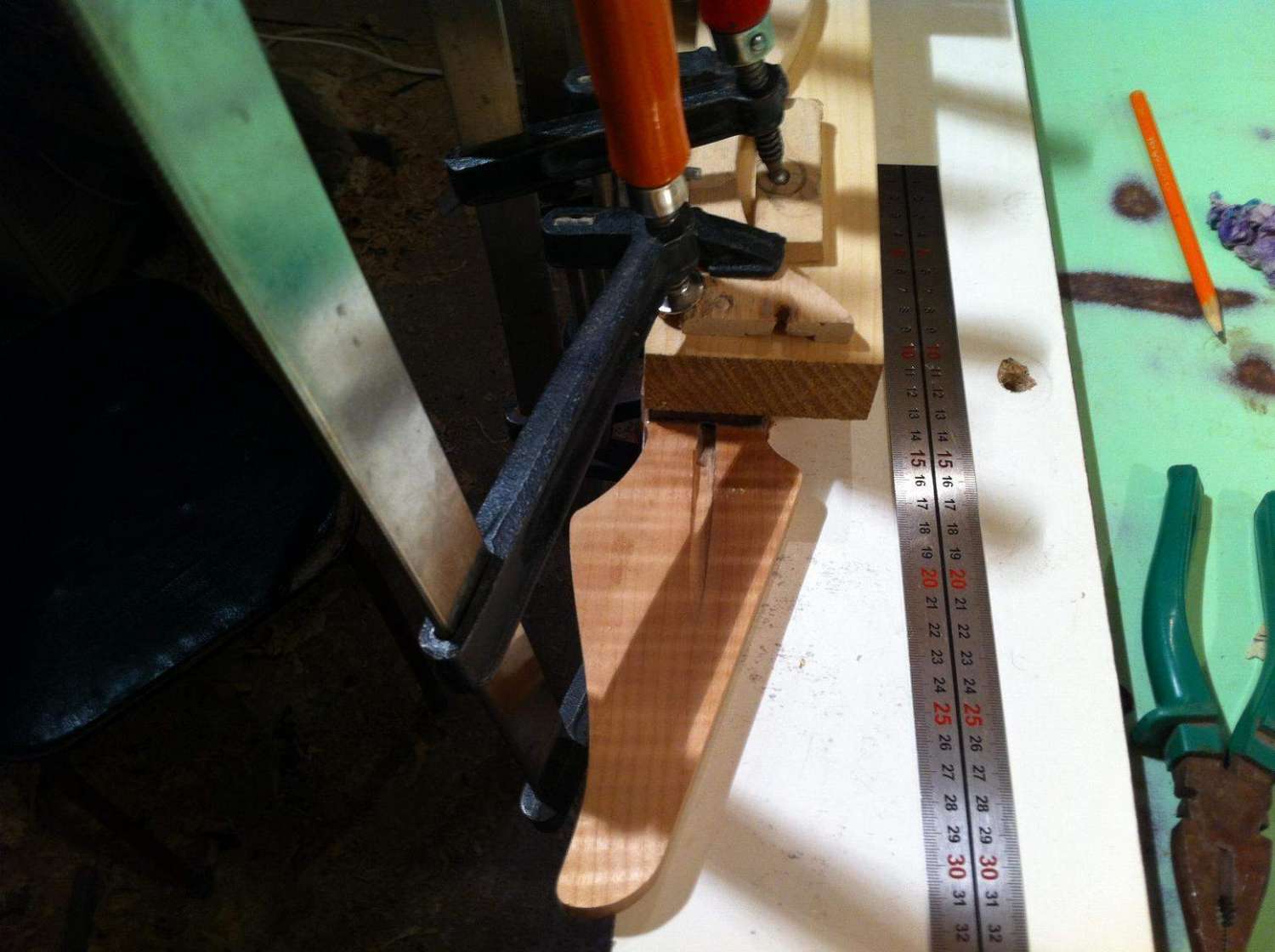

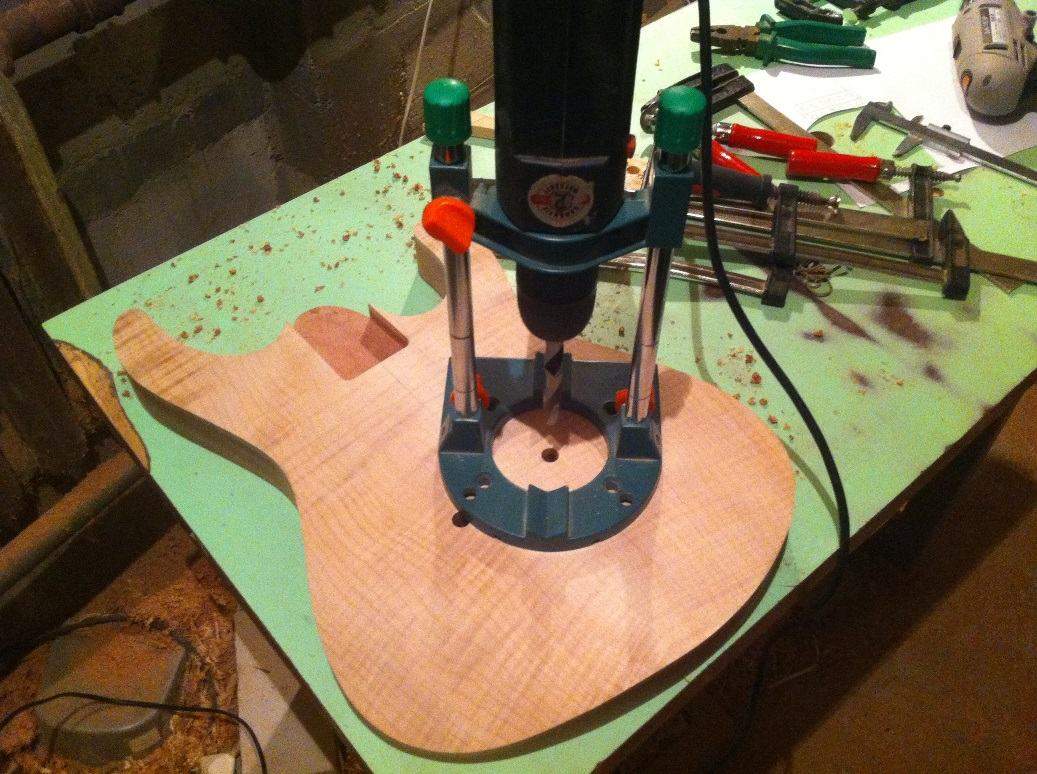

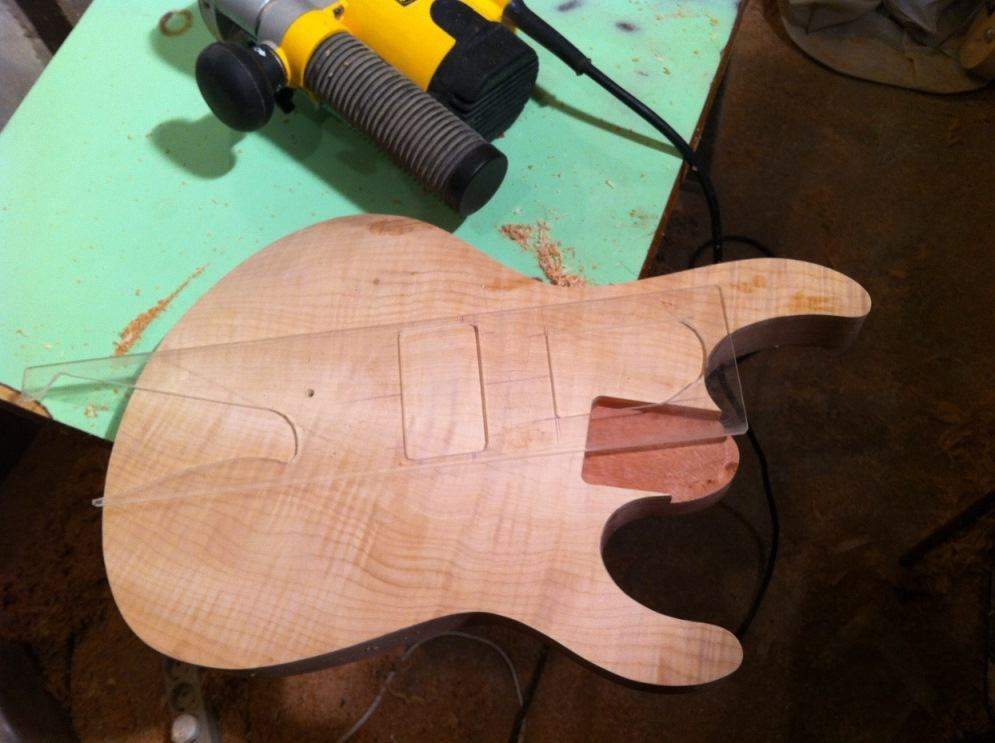

Положение гнезда под джек изменил, перенес его на боковую поверхность деки. Изначально планировалось сделать на лицевой, но пока тренировался сверлить под углом, передумал. Как то неаккуратно смотрелся этот элемент.

57, Посмотрел на нижний рог на своих фото. Да, что-то выглядит неважно, вживую смотрится  аккуратнее. Всё сделано согласно чертежу с первой страницы.

Векторный чертеж взял из соседней ветки, посвященной чертежам. Автор, насколько помню, утверждал, что снимал с оригинала. Для уверенности решил вычертить сам и сравнить. Сделал несколько контуров по различным фото суров, отмасштабировал, совместил их все с изначальным чертежом. Отклонения конечно же были, причем не прослеживалось закономерности: у одного контура могло быть расхождение в нижнем роге, тогда как верхний идеально практически совпадал, у другого были сильные отклонения в районе "талии" и т.п. Возможно, товарищ Suhr делает модерны по разным лекалам?
В общем, весь мозг себе вынес по поводу формы, но как-то пришел к тому, чтобы изначальный вариант не менять. Если что, рог можно подрезать на любом этапе.

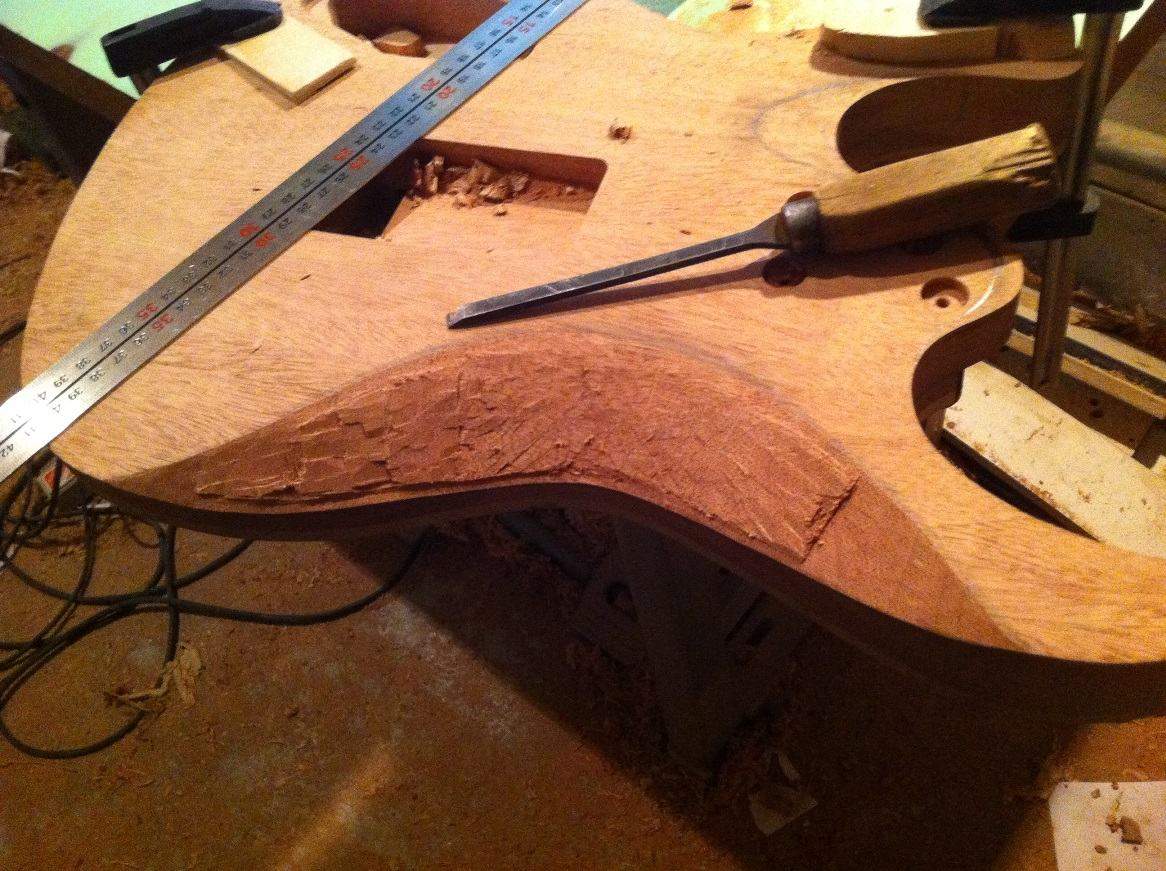

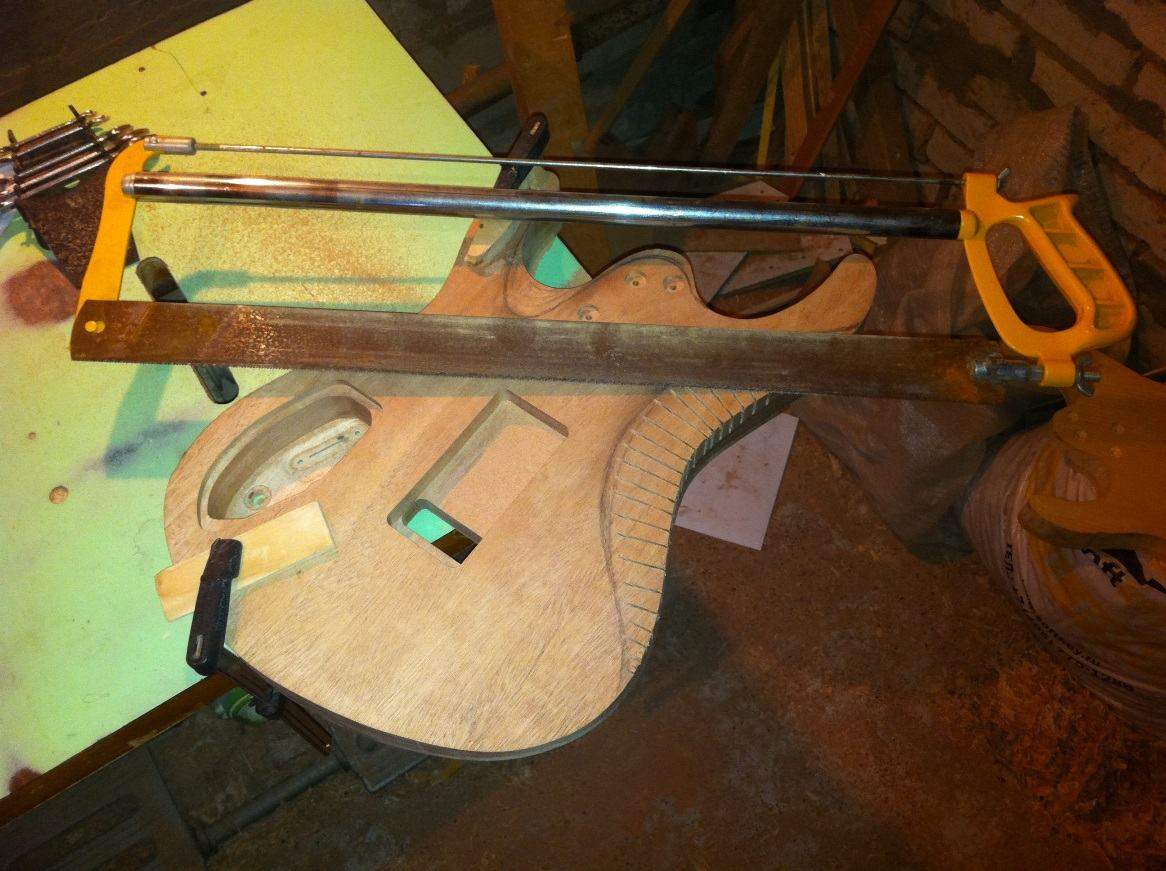

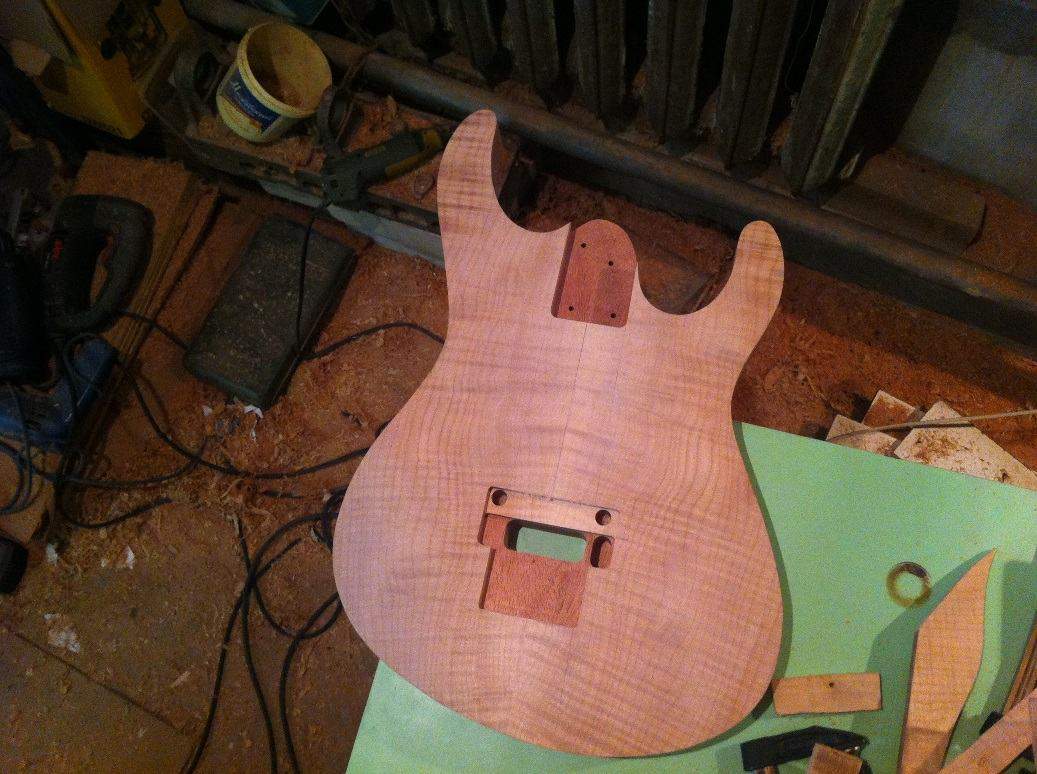

Продолжаем окультуривать деку.

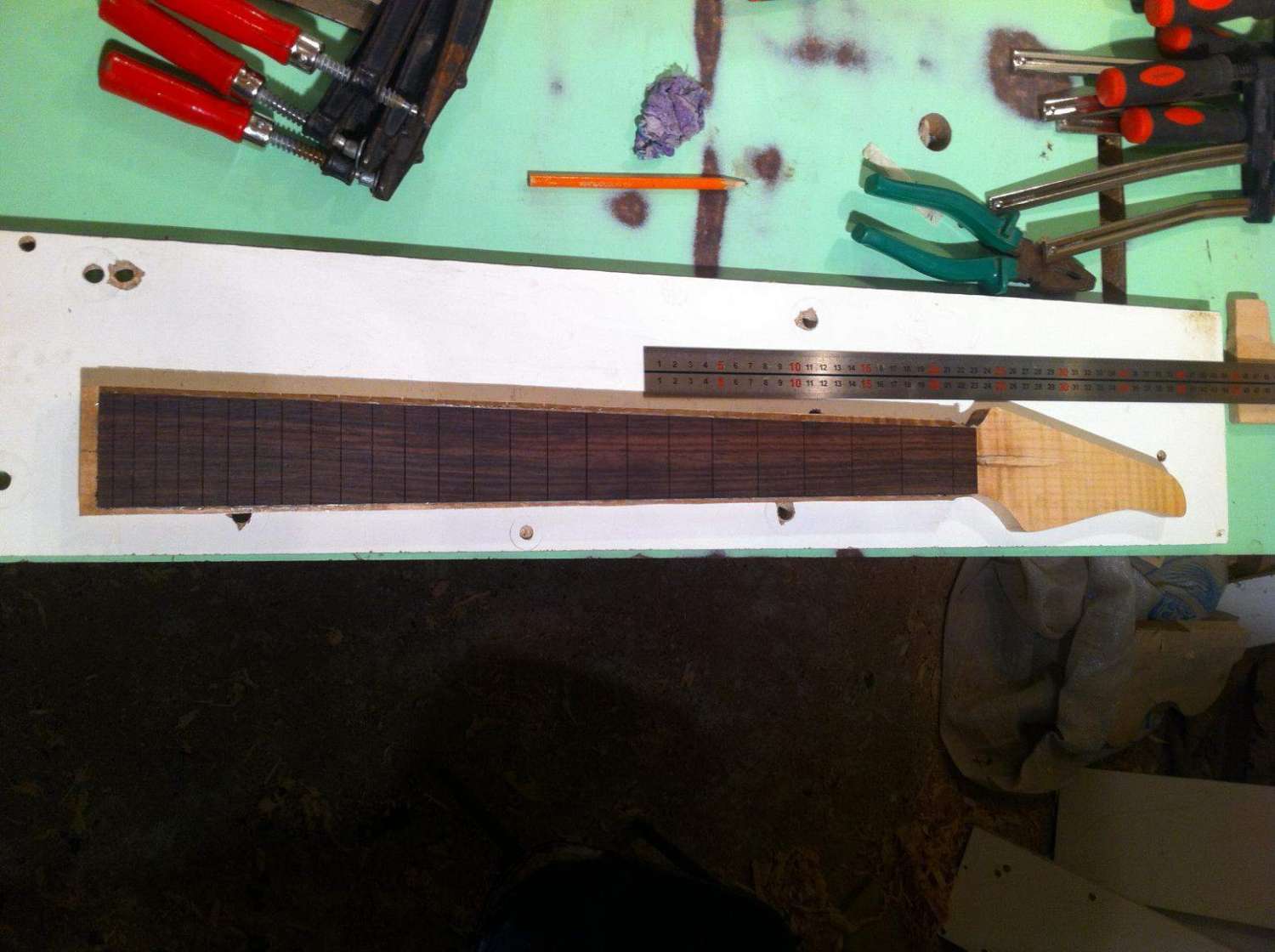

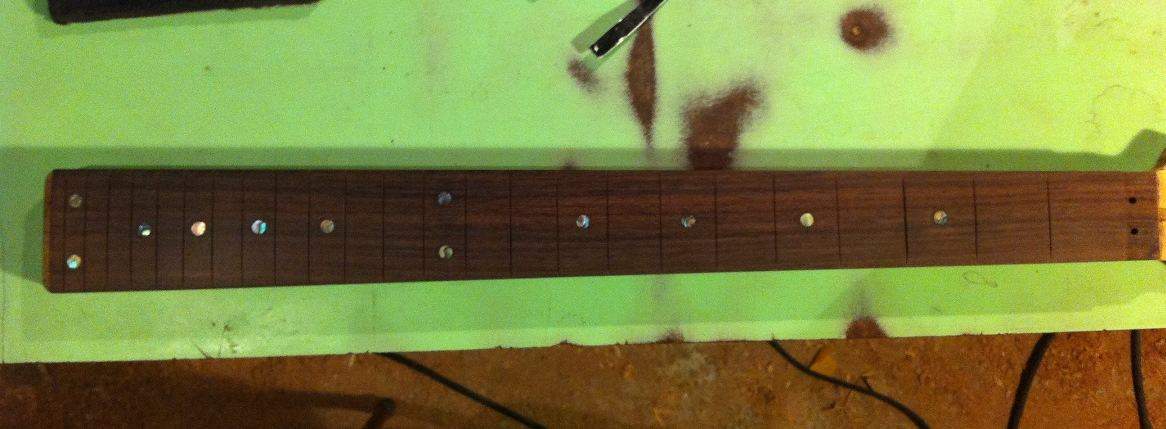

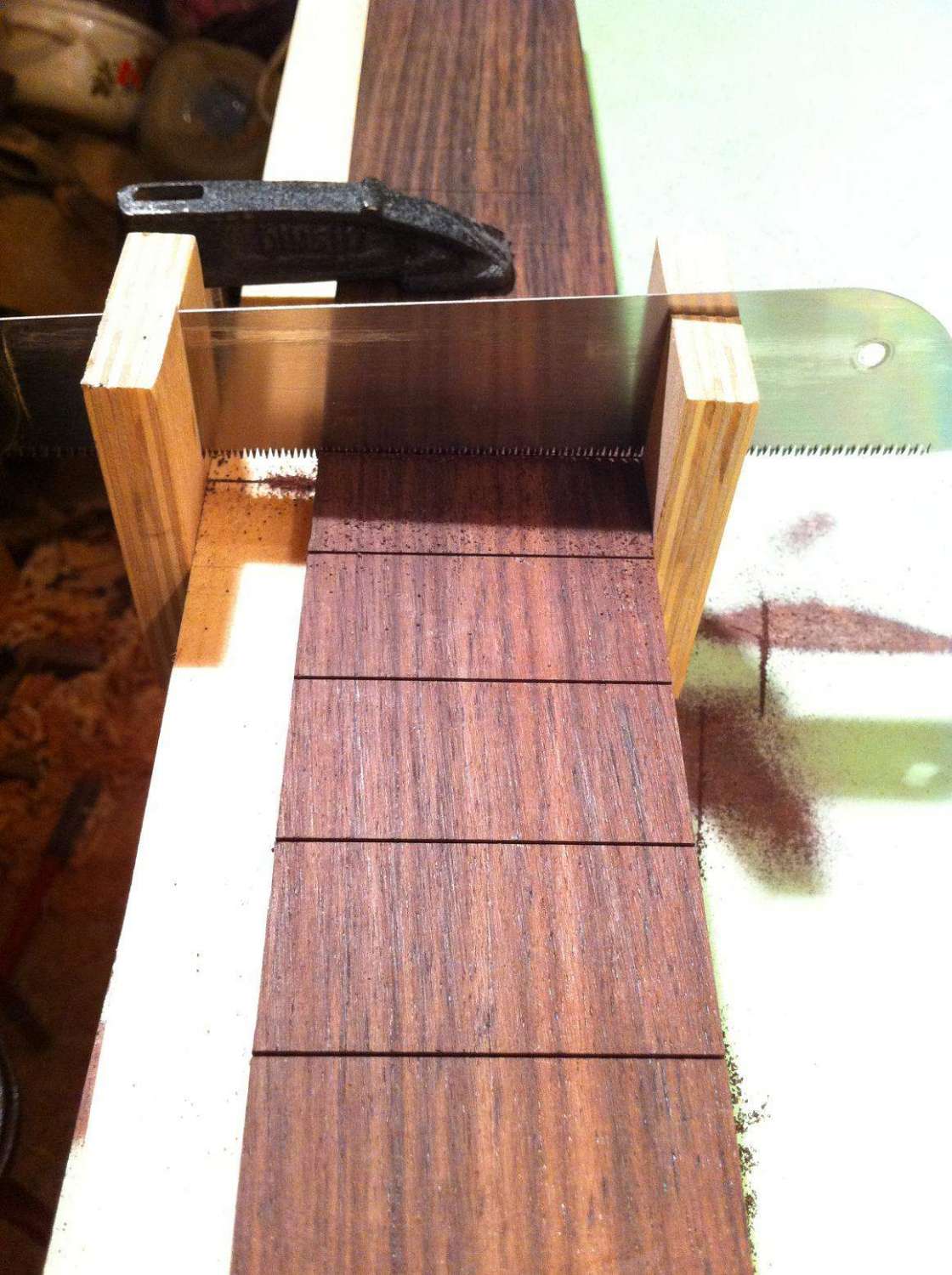

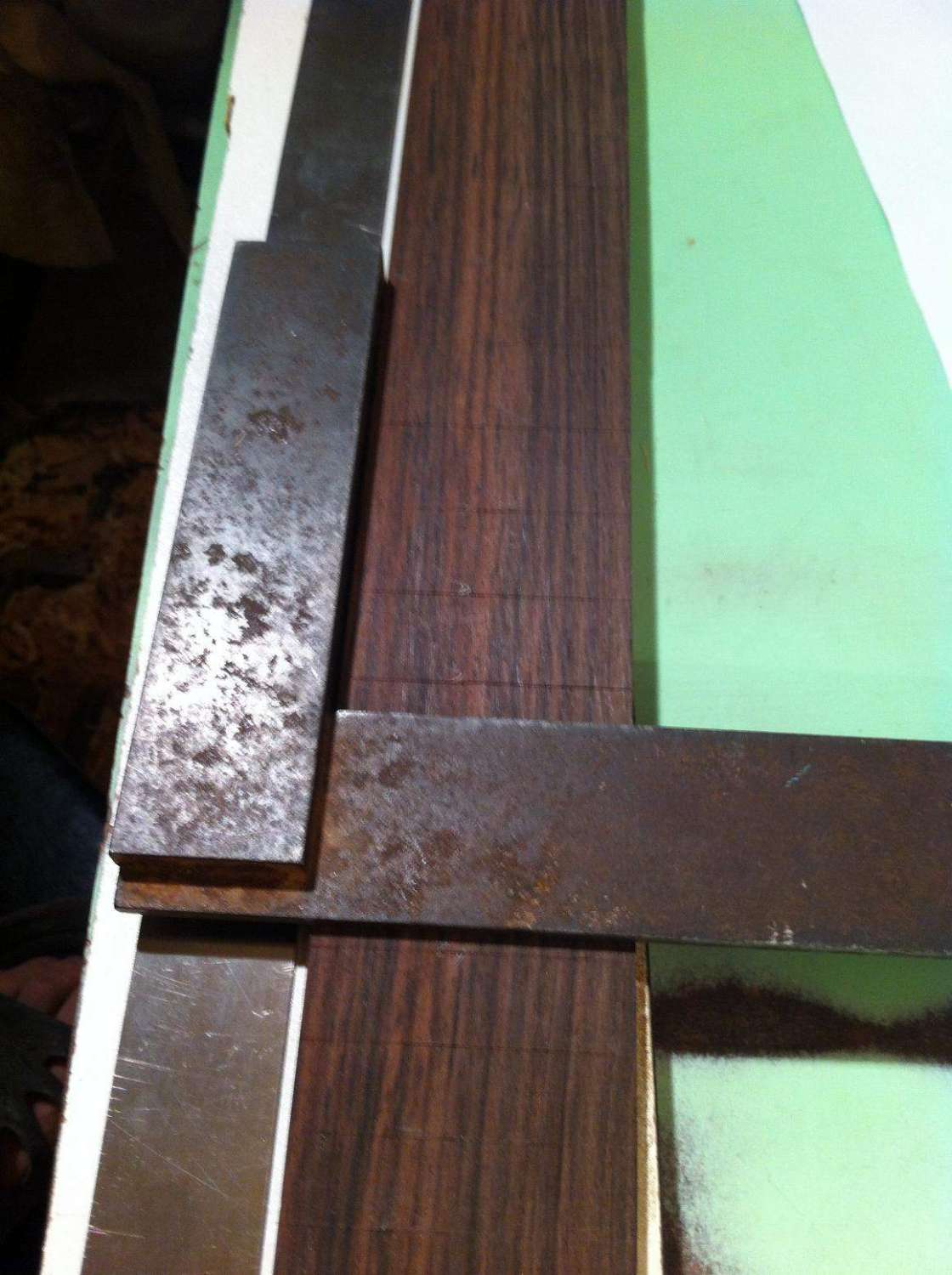

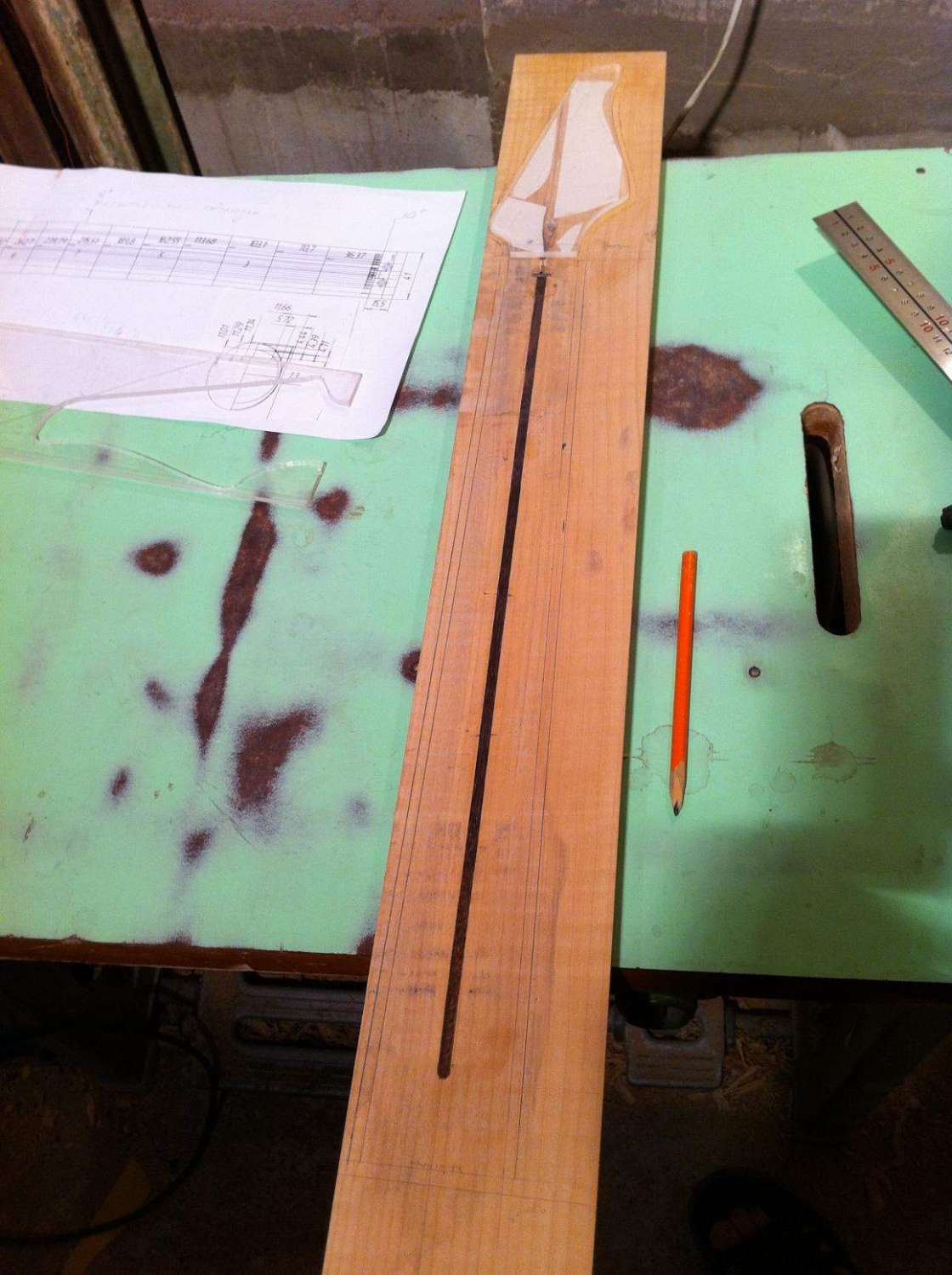

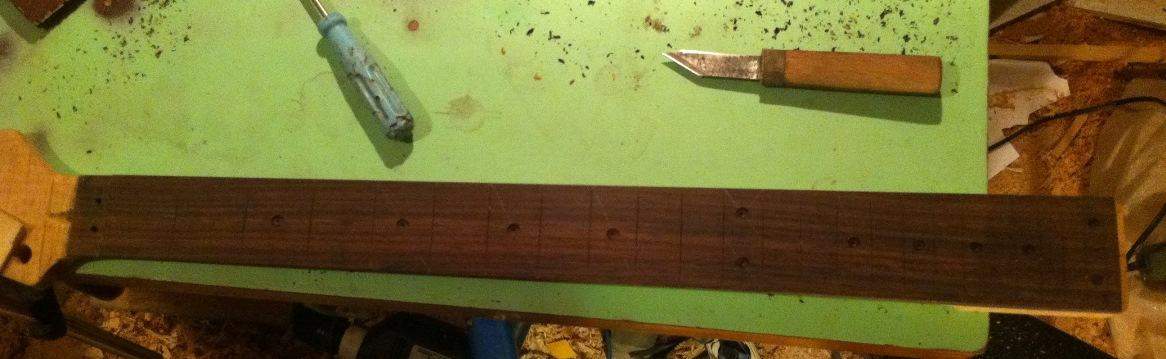

А вот разметка грифа

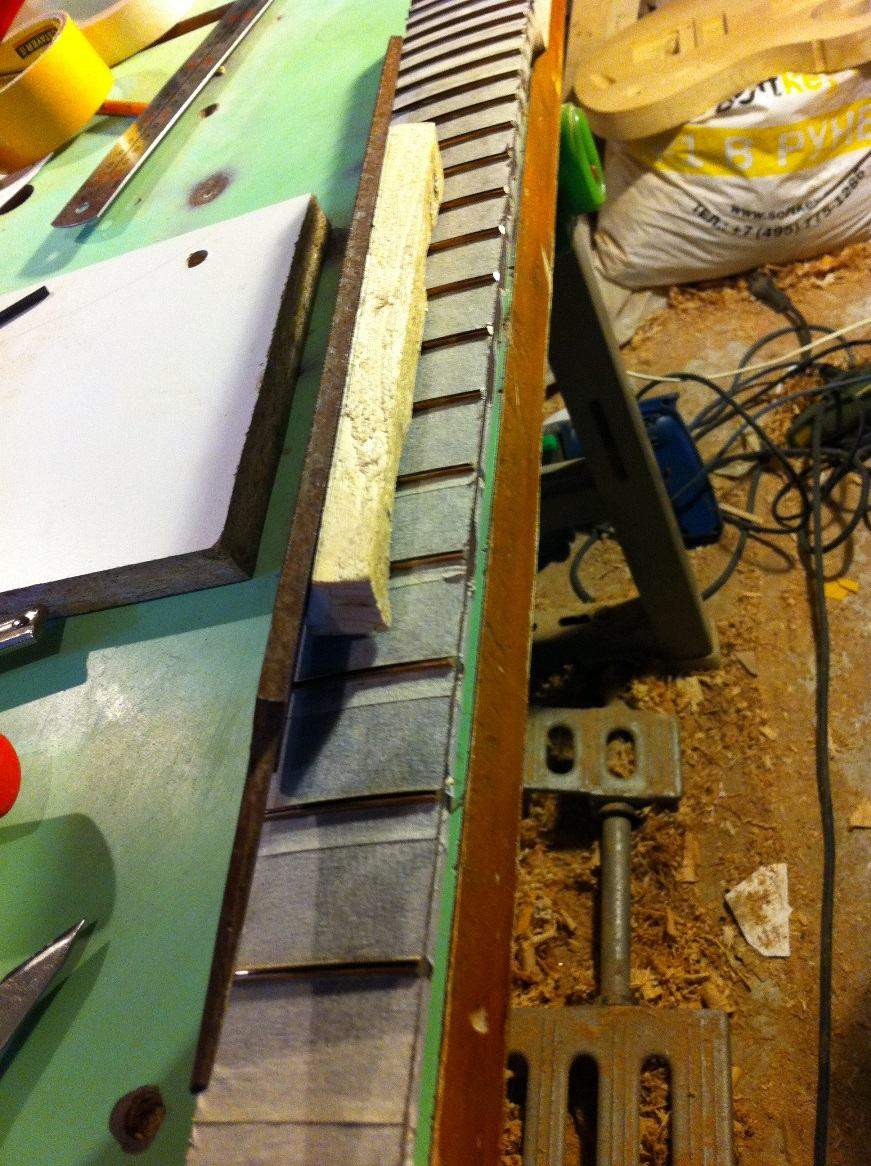

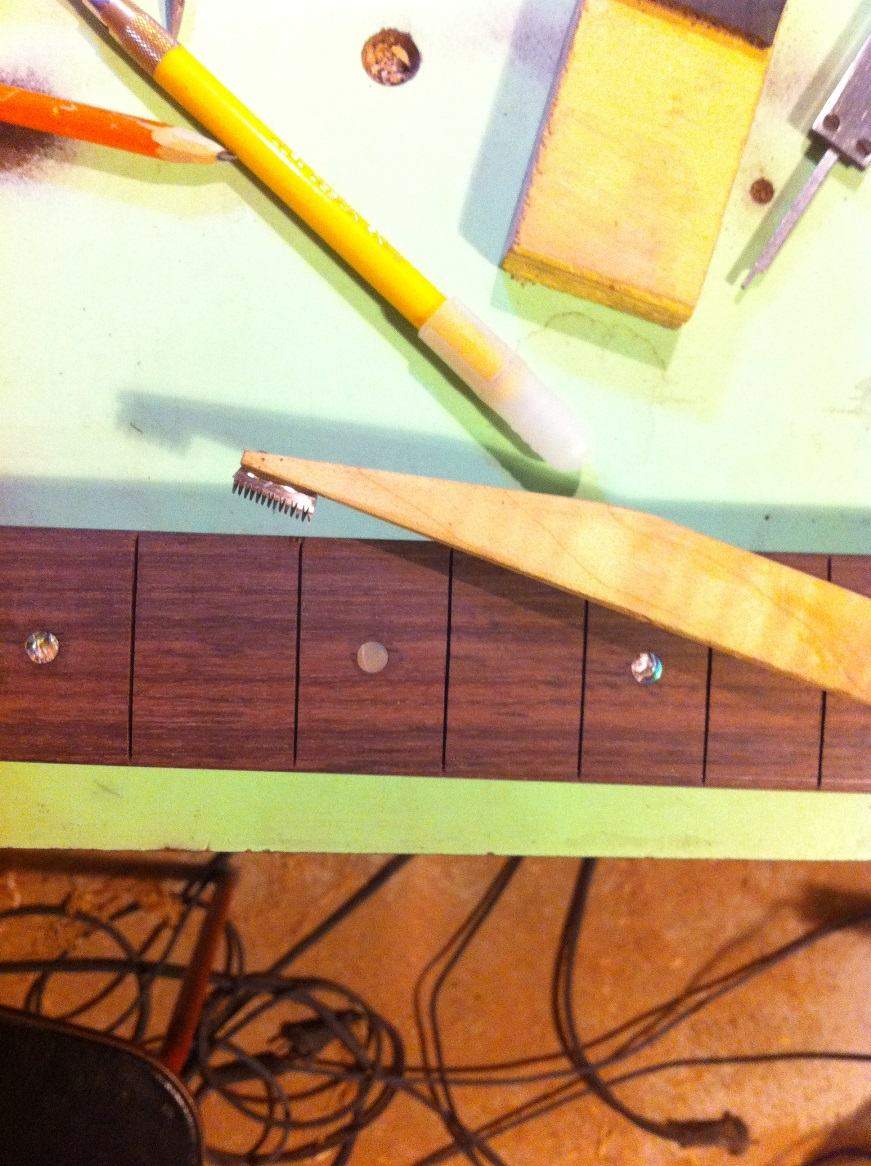

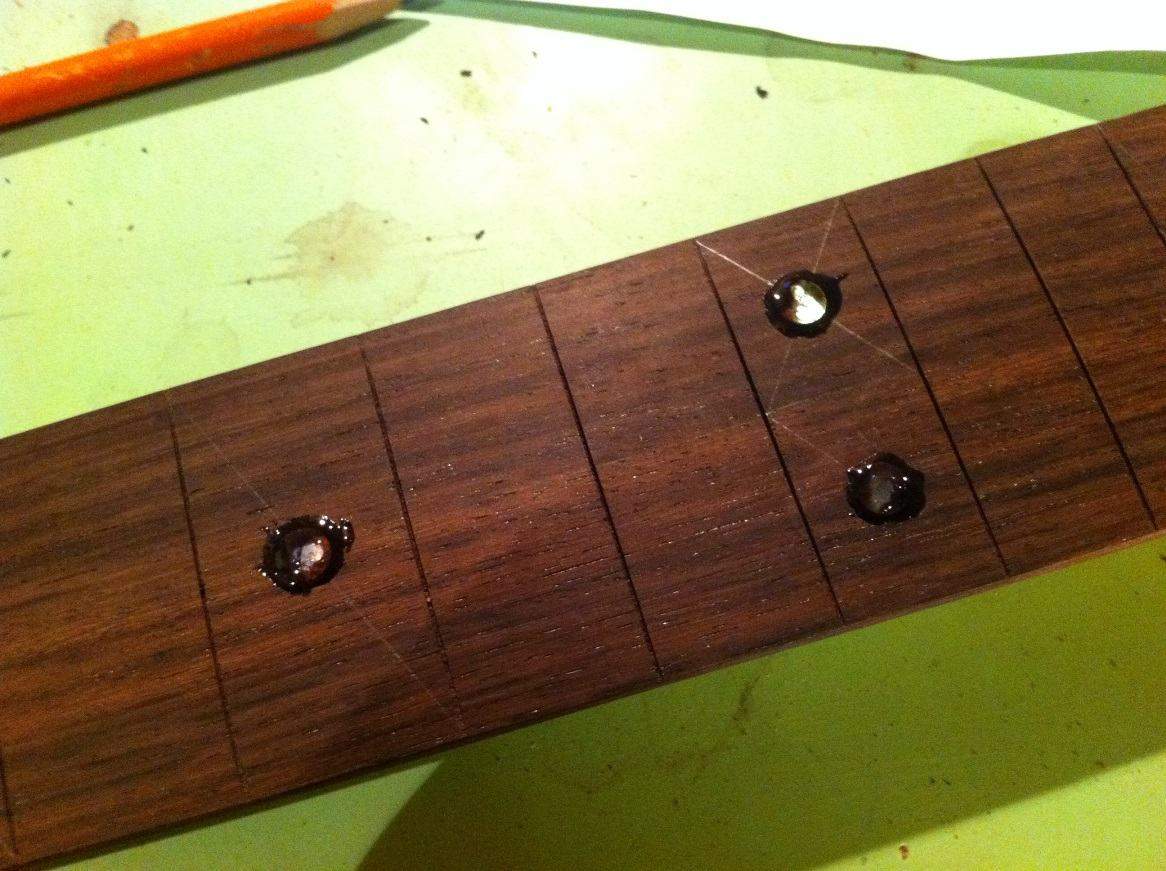

Очень хотелось, чтобы ножек ладов не было видно по бокам грифа. Решил вопрос с помощью вот такой штуки.

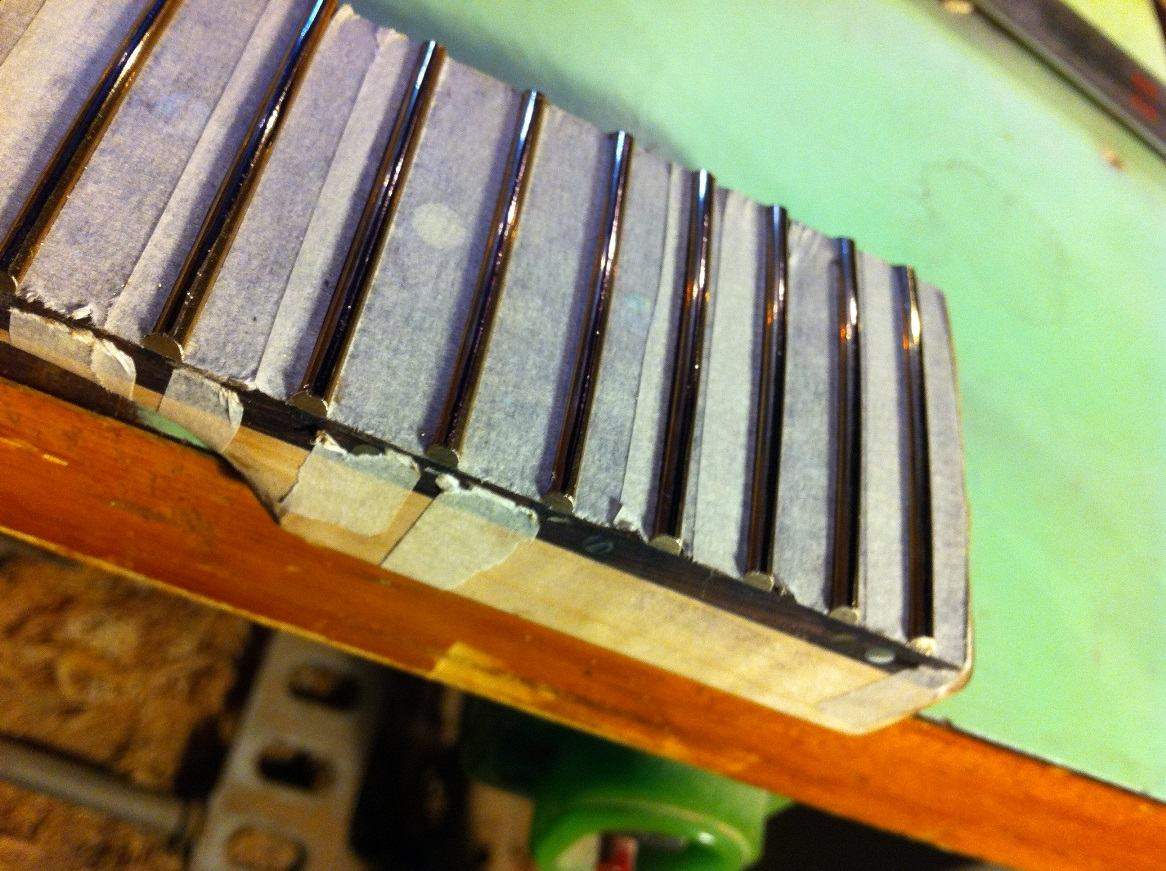

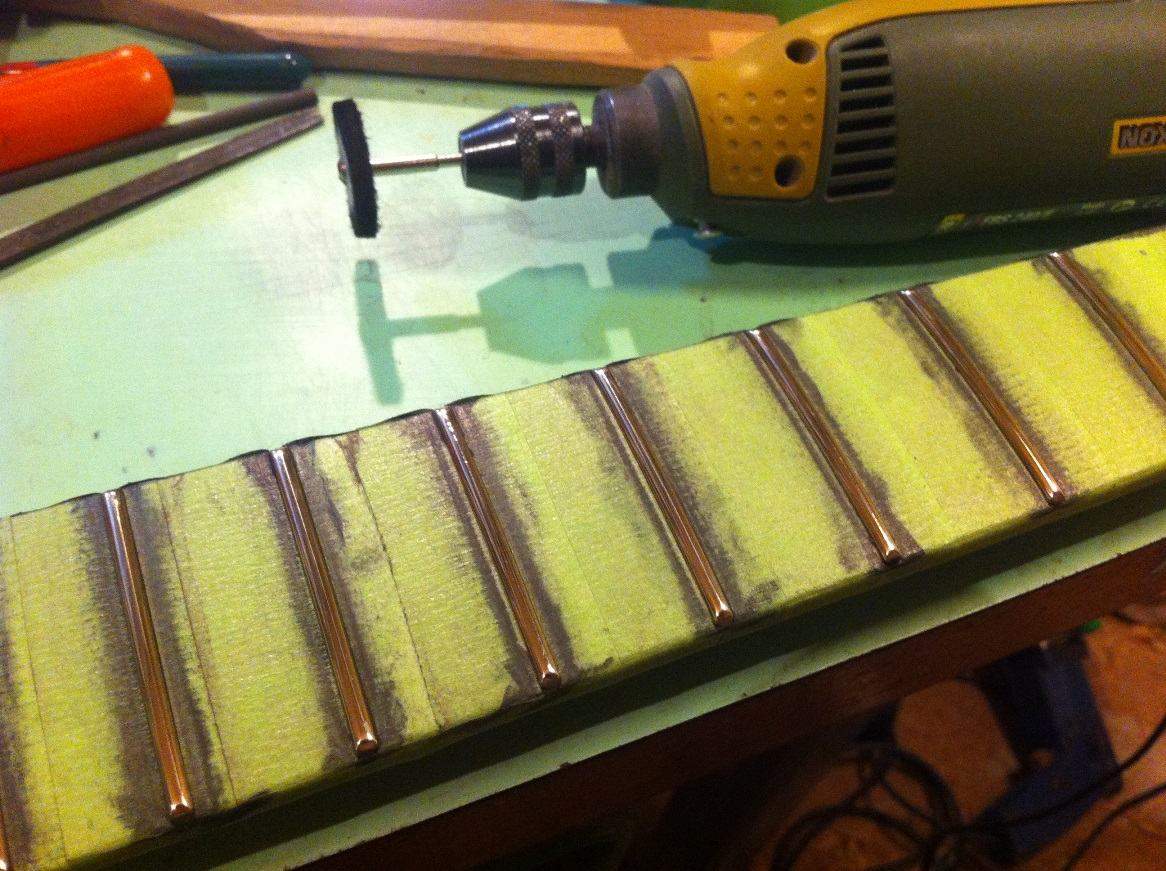

После установки ладов и их подгонки по уровню обработал торцы напильником, приклеенным на двусторонний скотч к реечке, задающей угол

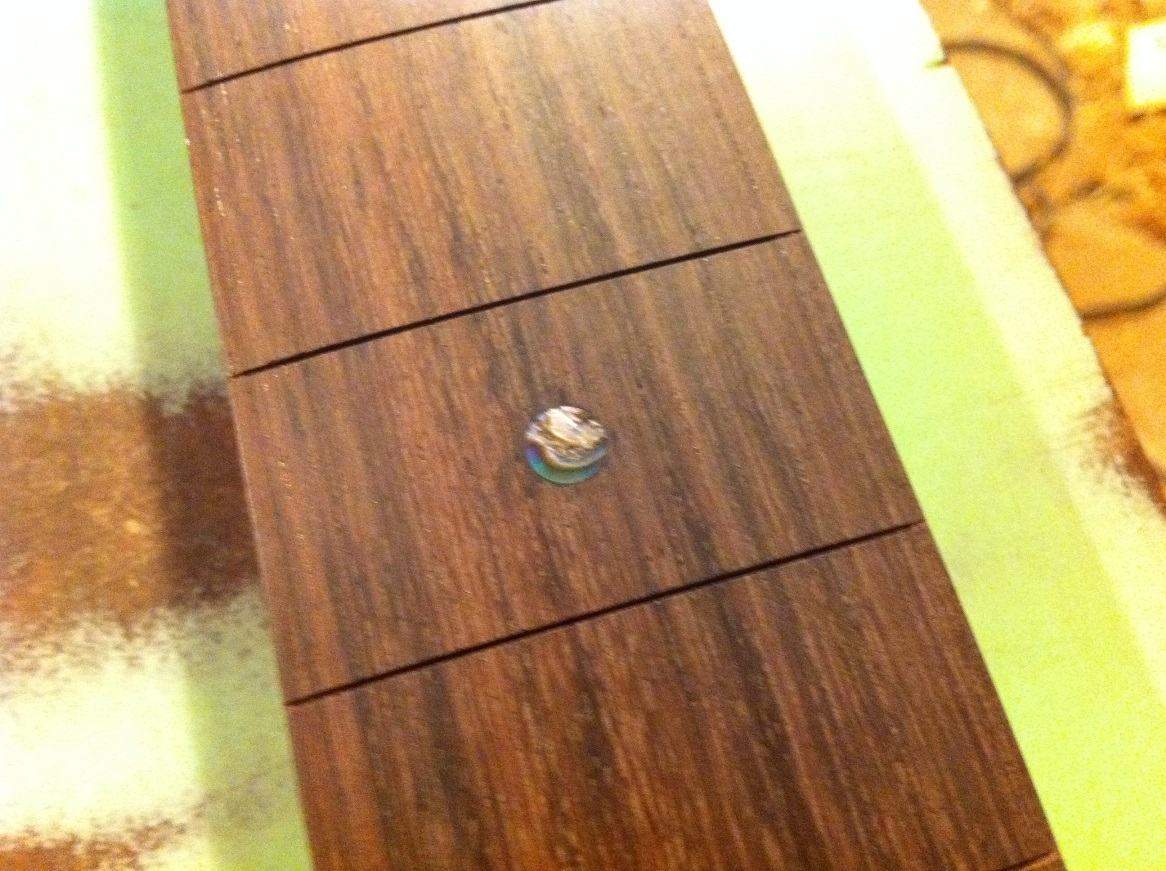

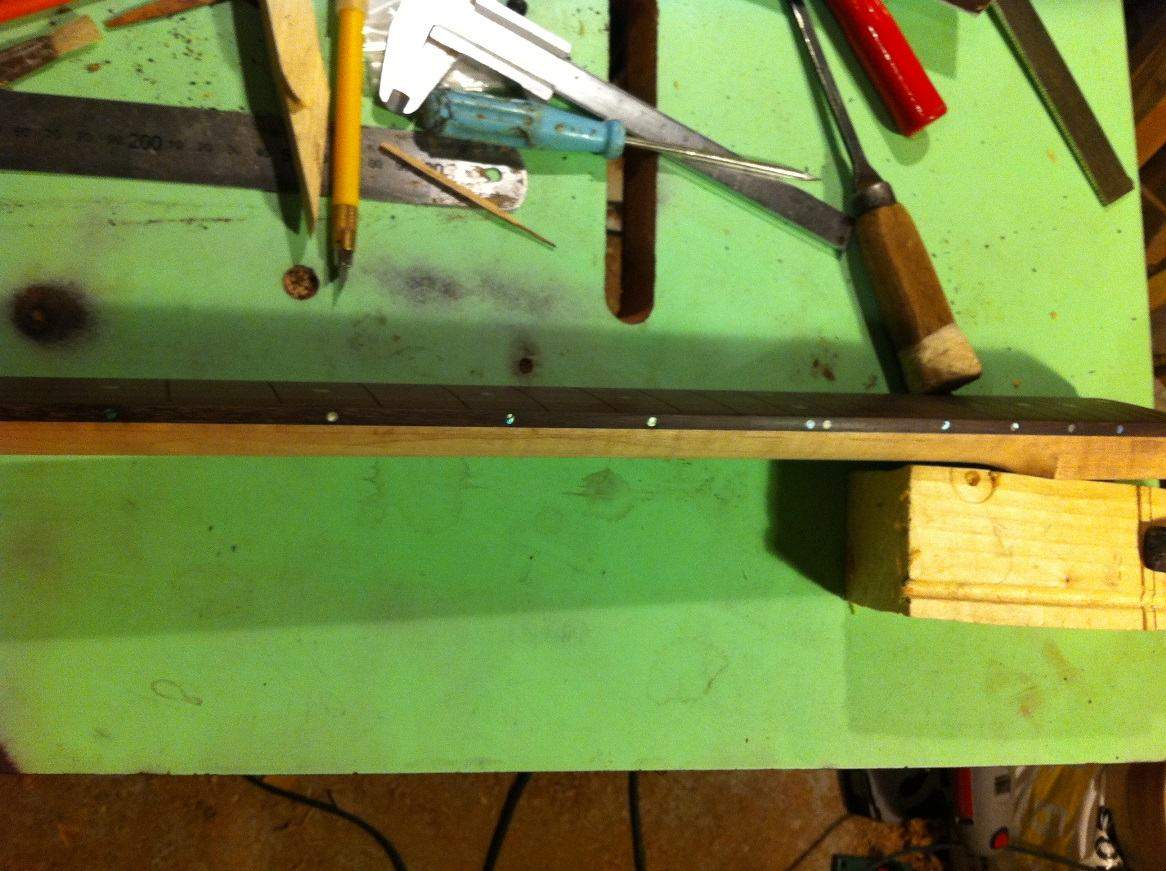

Осталось полирнуть лады после их коронирования

57,

Материальные затраты веду, только некоторую мелочевку не записываю. По инструменту, комплектующим, доставке получается стоимость серийной гитары, уровня выше среднего.
А если временные затраты посчитать и перевести в материальные, - на модерн может и не хватит, но что-нибудь из оригинального сура точно можно взять



Сегодня будет небольшой отчет по звукоснимателям.

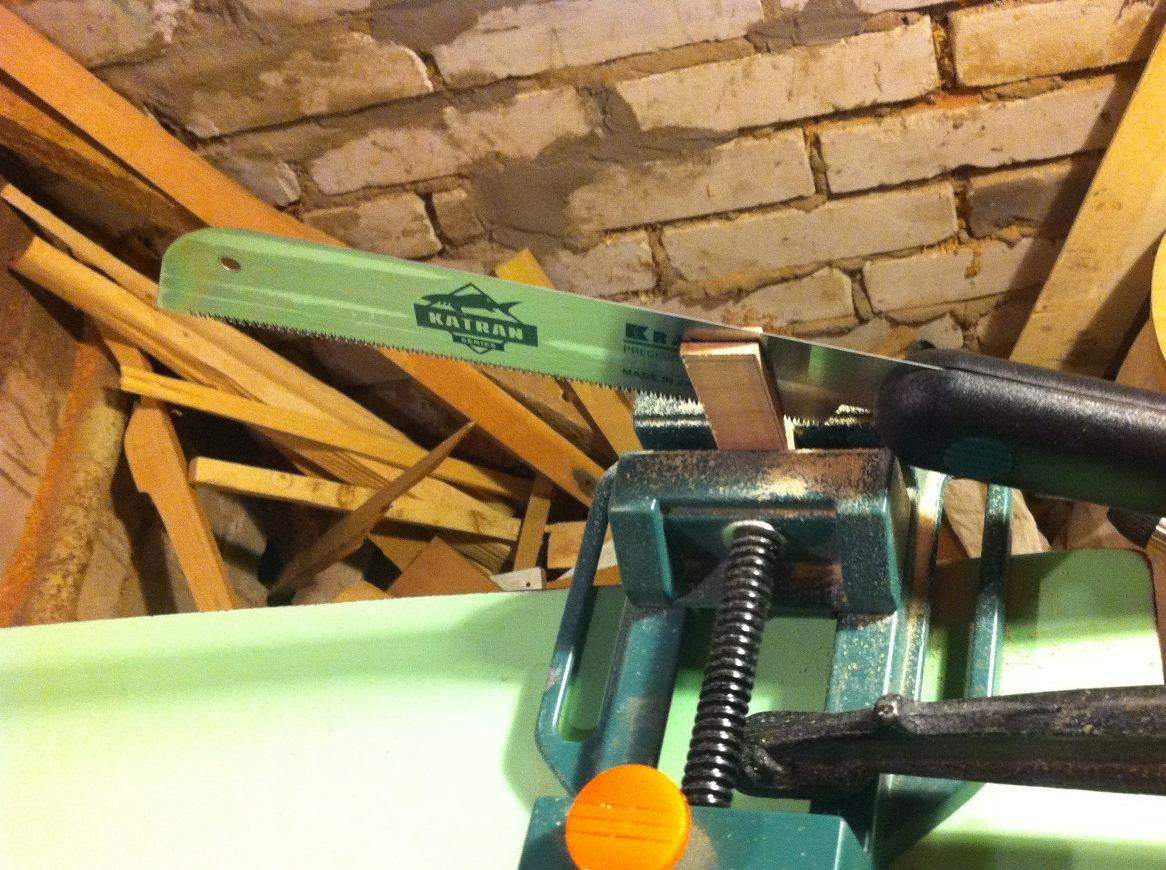

Пилим клен, который остался после изготовления топа

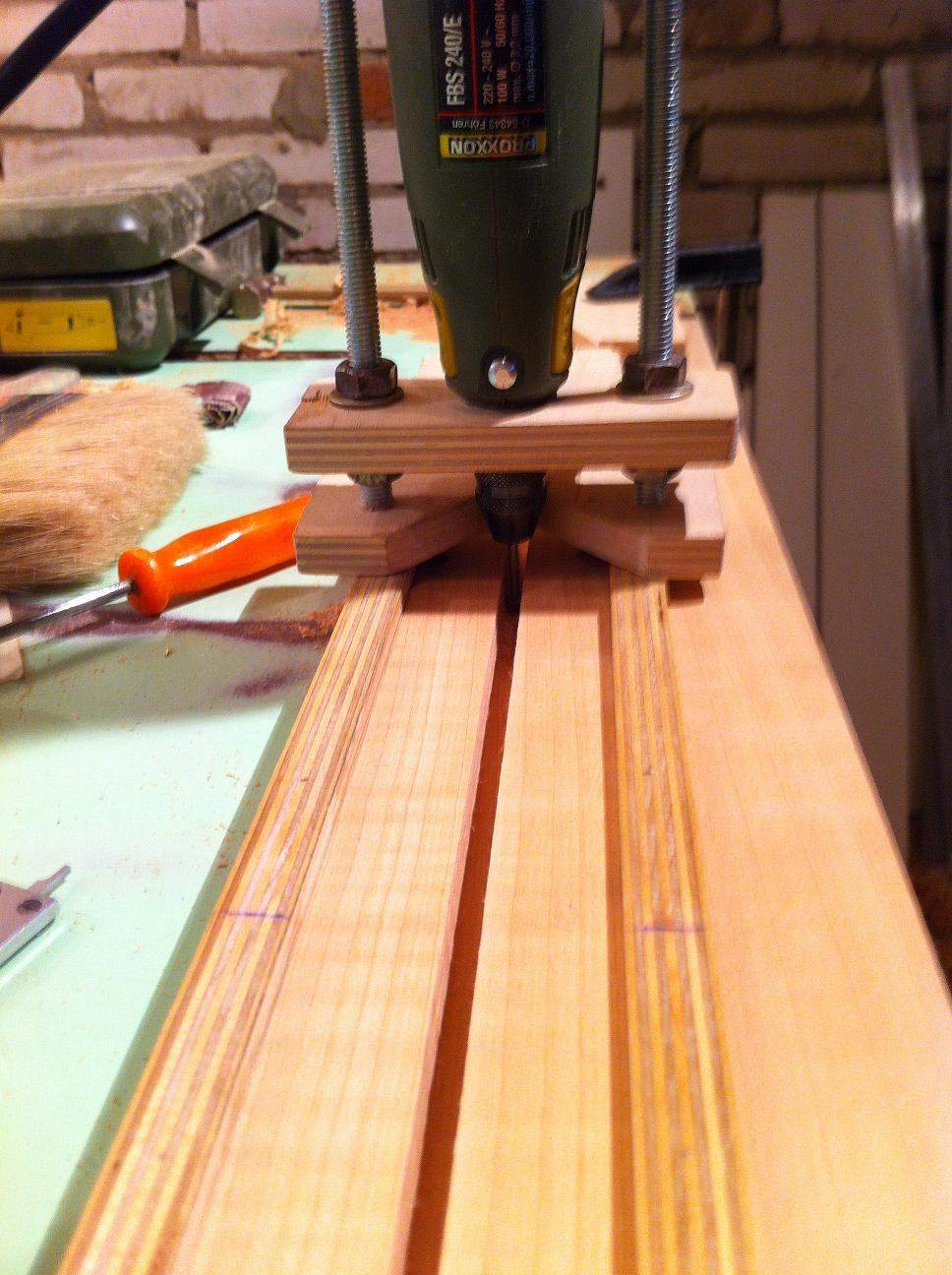

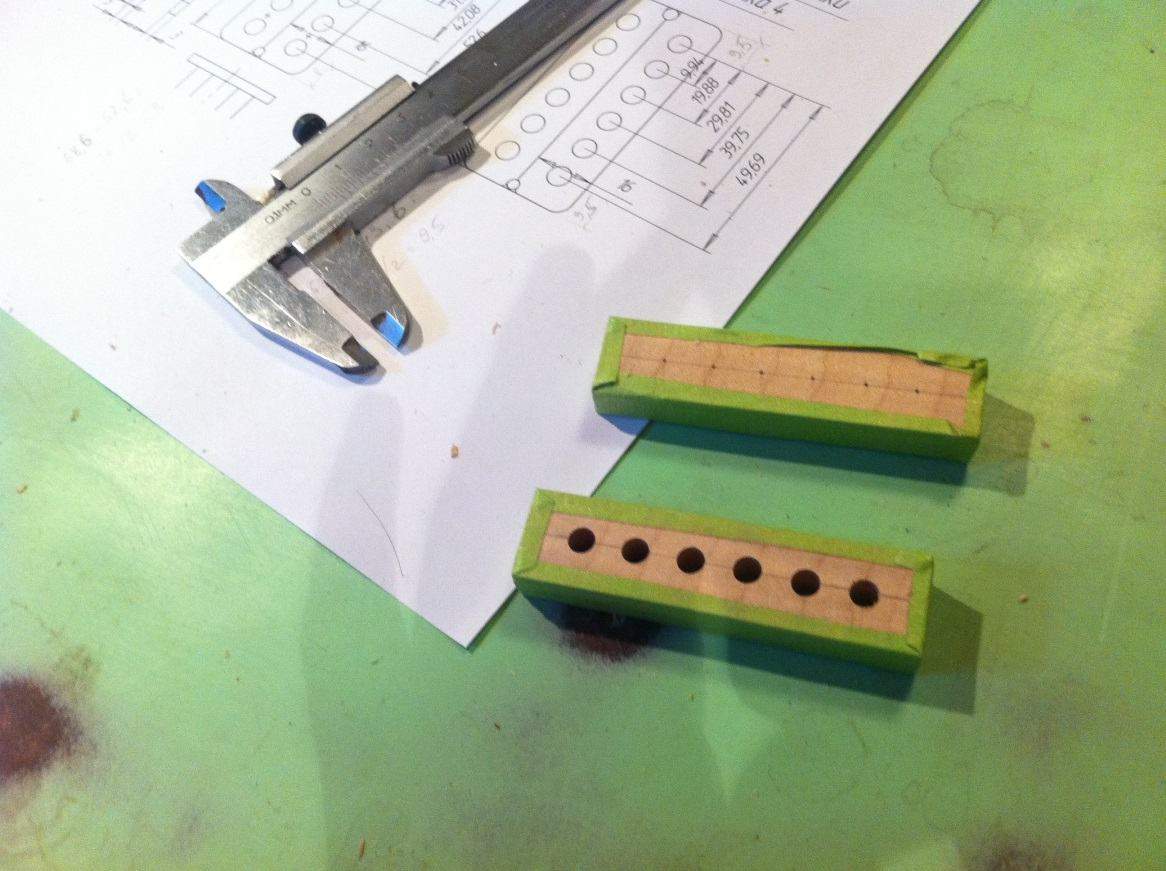

Набираем пакеты и обрабатываем

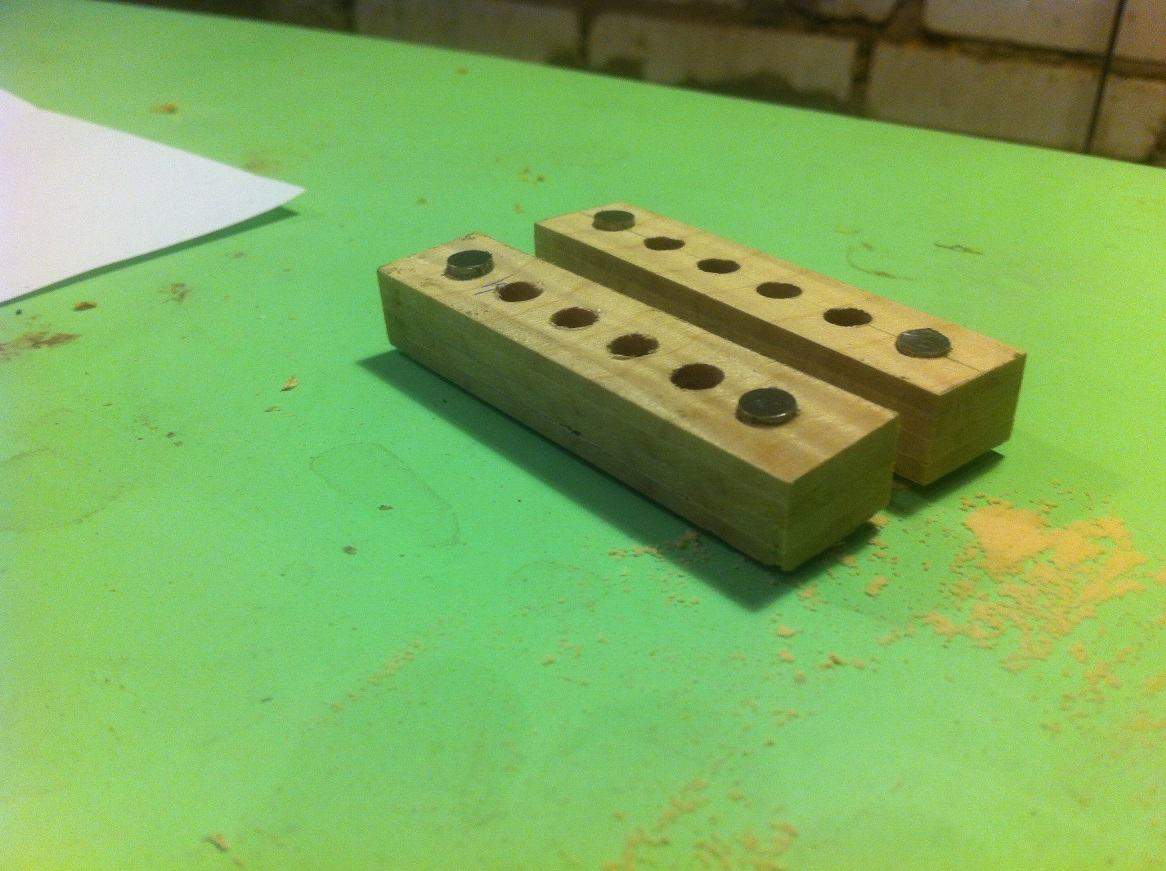

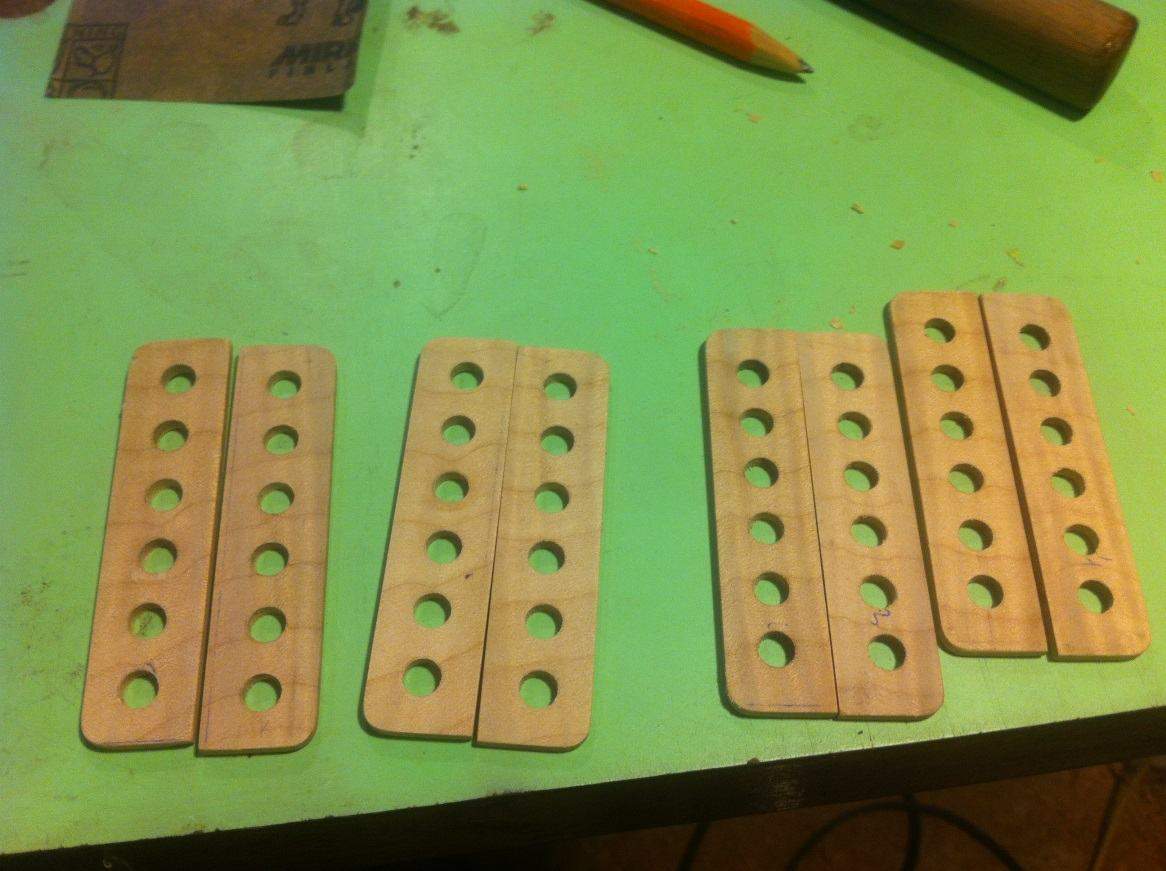

Устанавливаем магниты и готовим к намотке





А вот это чудо-машина собрана из разных частей других агрегатов моим папаней для намотки индуктивностей. Не пытайтесь повторить дома

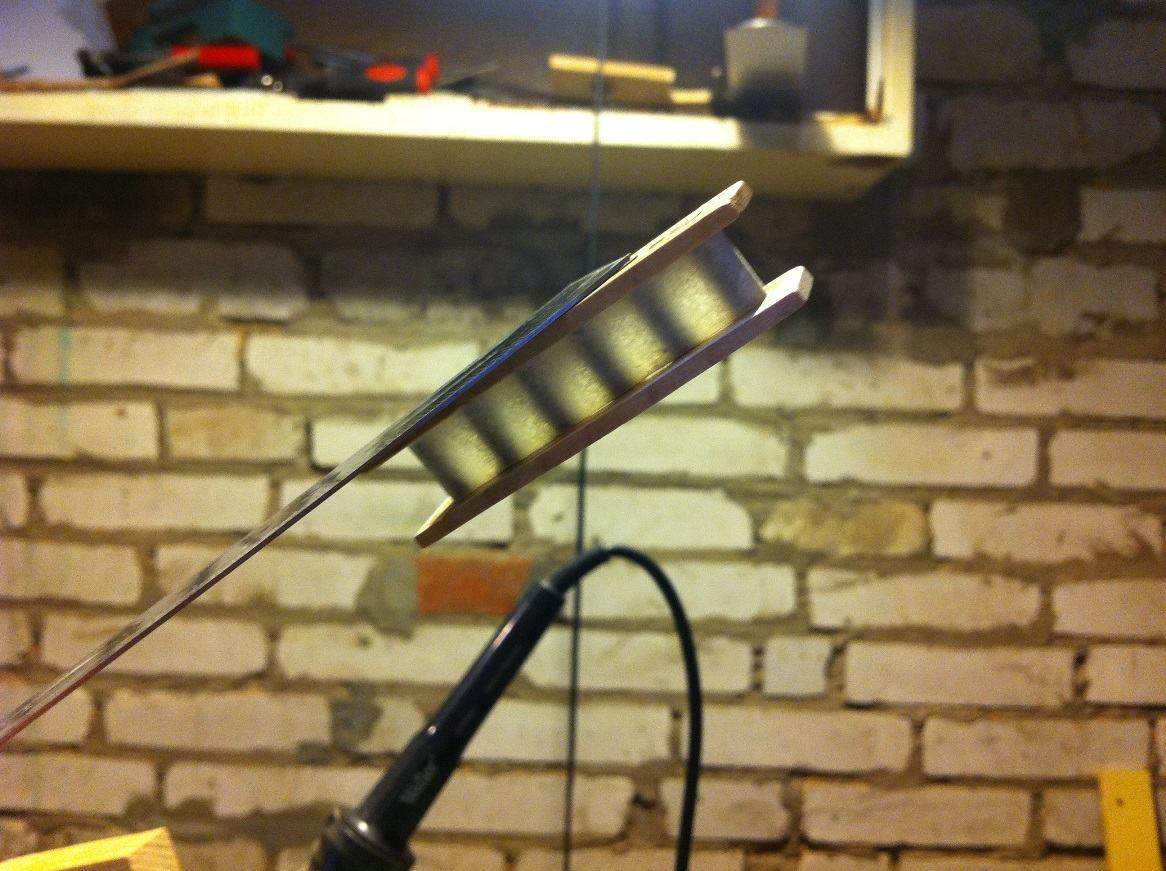

Опорные пластины нужны бы из никельсилвера, но когда заказывал комплектующие их заказать не получилось. Где-то читал, что из оцинкованной жести звучат тоже неплохо. Вырезал, проверим
