Добрый день!
Был бы очень благодарен, если бы кто-то мог помочь мне с распайкой стратокастера.
Суть в следующем:

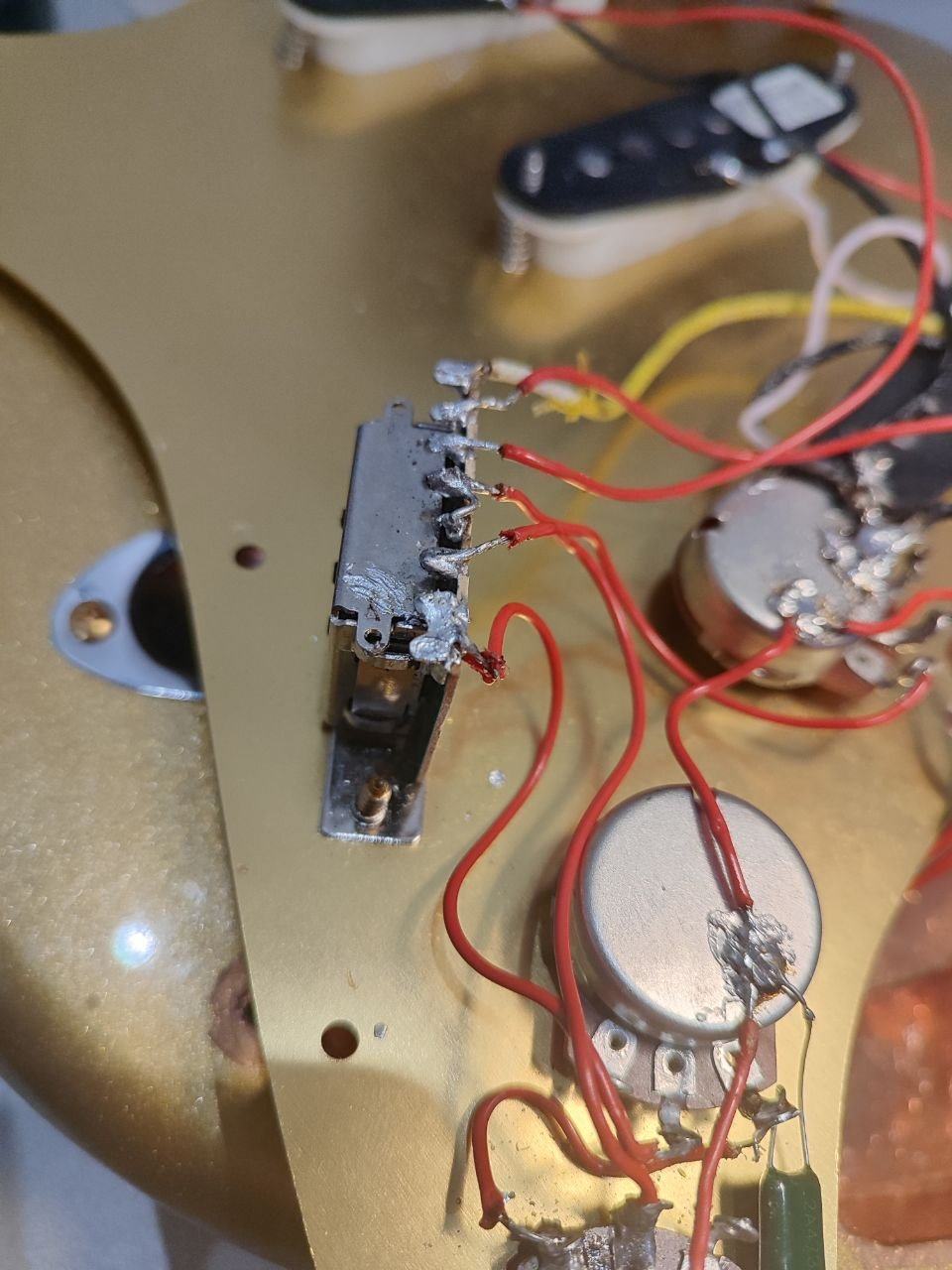

Где-то год назад я купил бу squier affinity, и захотел поменять на нём звукосниматели, т.к те, которые на него ставил один из предыдущих владельцев мне показались унылыми. Тогда я купил другие три сингла, и поставил их на место тех, и всё даже заработало, но потом решил гитару продать, отдельно звучки, и отдельно саму гитару. Тут понадобилось поставить старые звучки обратно, и вот после этого, еще не было ни одного дня, чтобы гитара работала в штатном режиме. Лучший результат, которого я смог достичь, так это правильное переключение звукоснимателей, и правильная работа потенциометров ( в соответствии со стандартной распайкой стратокастера SSS), но при этом звук очень сильно шуршал, но когда я прикасался к пяти позиционнику или к потцу, или просто давил на пикгард, то звук ненадолго становился нормальным, но проблема этого в том, что для такого результата я использовал не предложенную в интернете распайку, а намудрил сам, на фото №1 этот вариант.
А по стандартной распайке стратокастера SSS, которых куча в интернете, у меня работал всегда только один тон, на бриджевый звукосниматель. Теперь гитара просто лежит на столе, вся разобранная, и все еще не перепаяная по нормальному.
При этом всём, я также прозванивал мультиметром всё, что только можно, и ни одного обрыва провода, или нерабочего потца я не нашел. Скорее всего гитара заколдована какими-то древними сильными чарами, но если среди вас есть маг-волшебник, то буду очень благодарен за помощь!
P.s
Из стандартной схемы SSS страта, я поменял только распайку ручек тона, ручка сигнала и три звукоснимателя распаяны в соответствии со стандартом. Также хотел отметить, что при варианте со стандартной распайкой стратокастера (когда у меня работала только одна ручка тона для бриджевого звучка) если поделить пятипозиционник на две части по 4 контакта, то к контакту, который замыкался в обеих частях ( в положении бриджа) был припаян провод от среднего потенциометра, хотя работал по факту для этого звучка самый нижний. Ну тоесть другими словами, можно отбросить 4 пина, и оставить чисто припаянные звучки на первых трех контактах, и четвертый контакт, к которому припаян сигнал, и чисто потенциометры припаять вторым слоем на нужный контакт звучка, чтобы он его регулировал, а еще 4 контакта, это как бы теже контакты, на которых уже по сути есть сигнал с датчиков, только на них можно припаять потенциометры так, чтобы было все аккуратно ( но по крайней мере я это так понимаю)

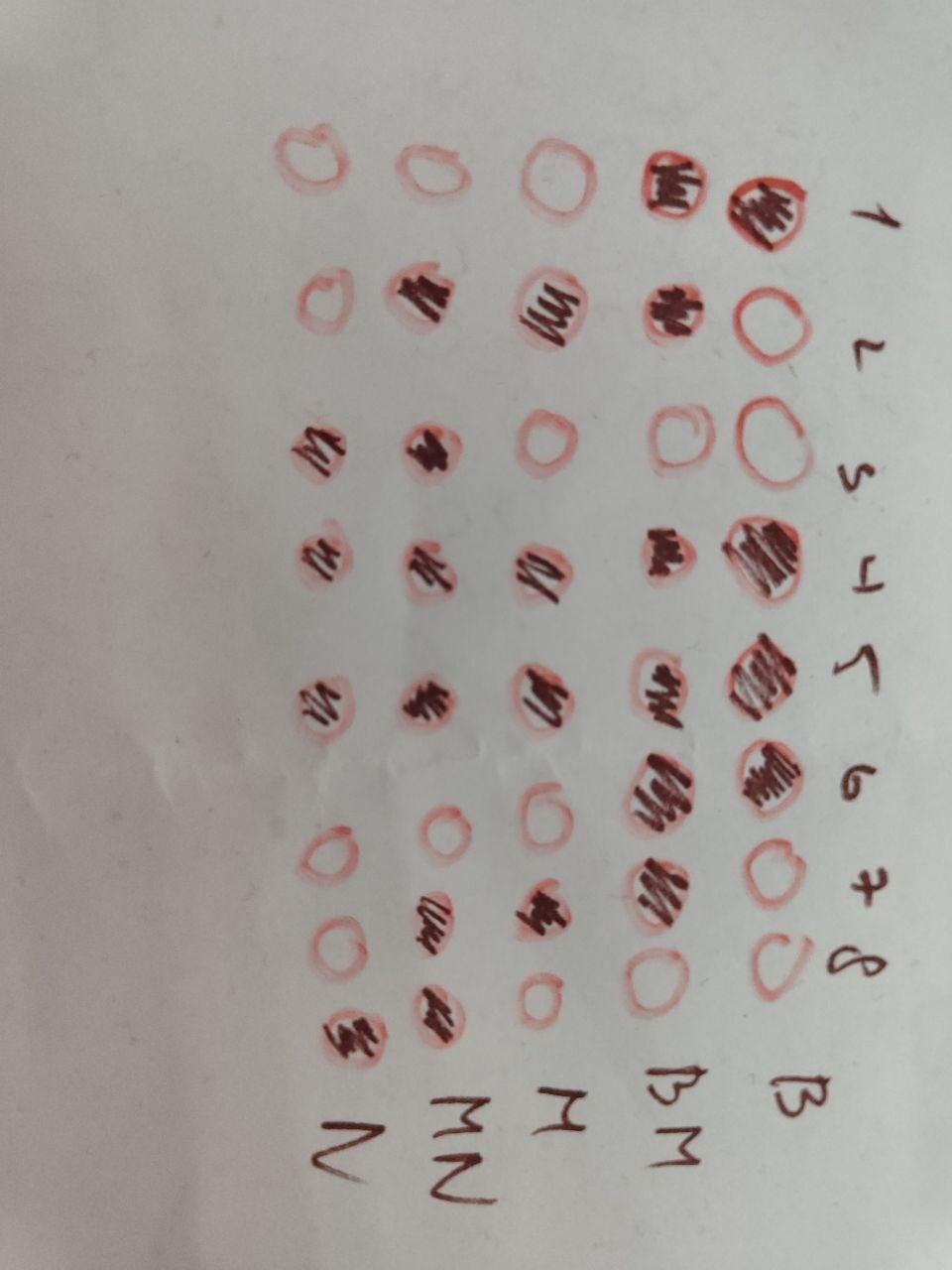

На фото снизу есть схема замыкаемых контактов пятипозиционника.
Первый контакт- это который на фото самый дальний, на него припаян бриджевый звучек (желтый провод)
потом на второй припаян средний звучек, и на третий нек
Всем большое спасибо!
