Помогите, пожалуйста, с распайкой стратокастера
« : Ноября 22, 2022, 13:39:57 »
Всём добрый день!
Буду очень признателен, если кто-то сможет помочь в решении проблемы с распайкой.

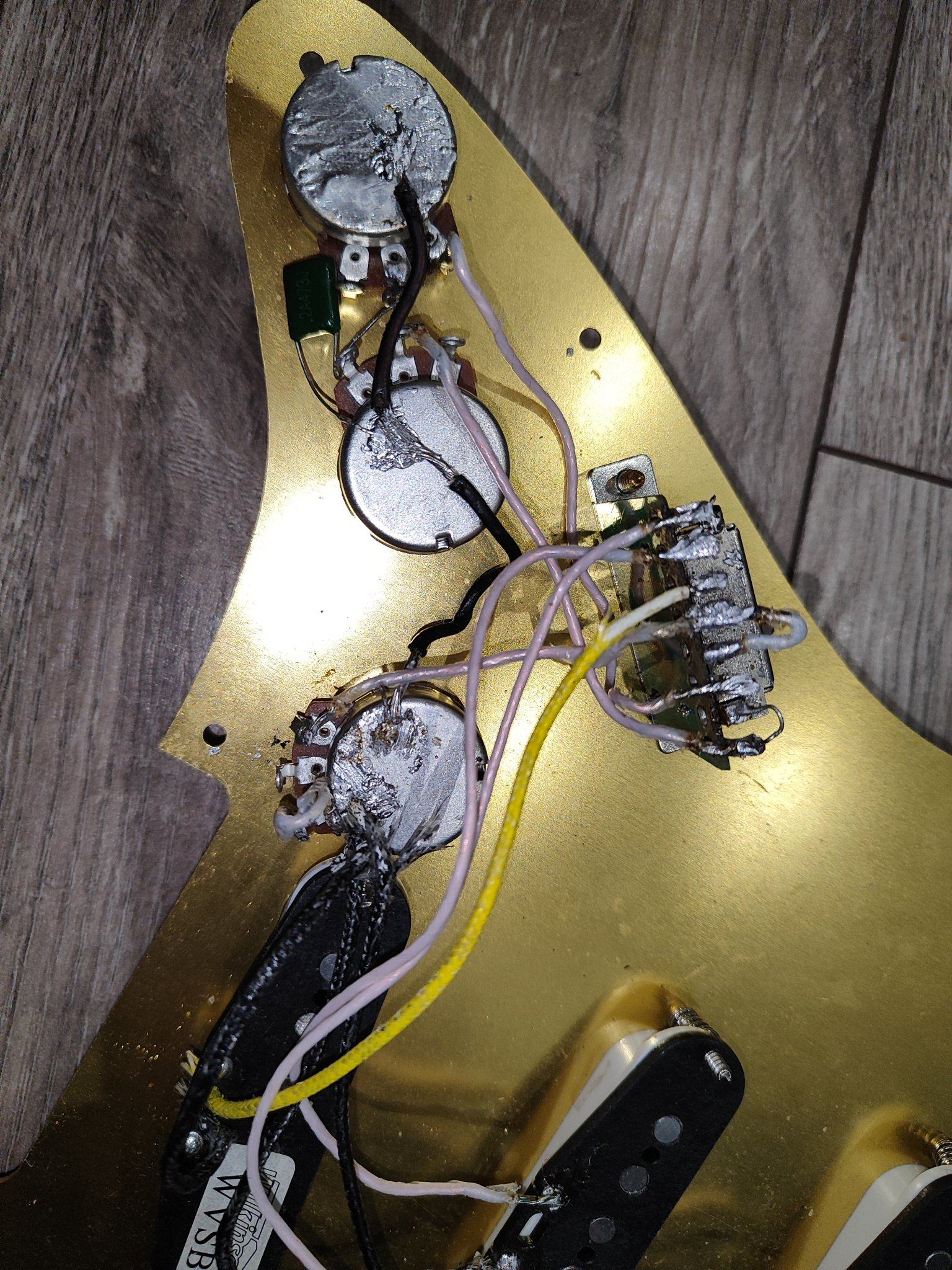

Началось всё с того, что я купил Squier, и решил заменить на нём звучки, заменил на Alexander Pribora и пол года играл и радовался. Теперь решил продать гитару на старых звучках, припоял их, и всё перестало работать. Сейчас спустя 20+ дней перепайки всего, лучшее, чего я смог добиться- это неработающий потенциометр тона для некового сингла (это который дальний от ручки громкости) и очень тихий звук в 2 и 4 положении переключателя (тоесть в положении, когда средний + нековый или средний + бриджевый)
Подскажите, пожалуйста, что можно ещё перепоять и заменить. Спасибо

Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8077
  • GuitarPlayer.Ru fan!
Re: Помогите, пожалуйста, с распайкой стратокастера
« Ответ #1 : Ноября 22, 2022, 19:56:54 »
По какой схеме то паял?
Схему в студию.


... и добавил:

Паяльник нужен мощнее - видно же что не хватает тепла, что бы нормально паял, а потому можешь легко поты угробить если будешь подолгу их греть.
« Последнее редактирование: Ноября 22, 2022, 19:58:56 от Vasik_NJ »

Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 5220
Re: Помогите, пожалуйста, с распайкой стратокастера
« Ответ #2 : Ноября 22, 2022, 21:05:56 »
вполне могло быть, что ты пайкой своей угробил какие то детали. лучше специалисту снеси.

Оффлайн Linkolnchick Автор темы

  • Новичок
  • *
  • Сообщений: 12
  • GuitarPlayer.Ru fan!
Re: Помогите, пожалуйста, с распайкой стратокастера
« Ответ #3 : Ноября 23, 2022, 16:02:39 »
Цитата: Vasik_NJ от Ноября 22, 2022, 19:56:54
По какой схеме то паял?
Схему в студию.


... и добавил:

Паяльник нужен мощнее - видно же что не хватает тепла, что бы нормально паял, а потому можешь легко поты угробить если будешь подолгу их греть.
Да собственно по стандартной, что тона, громкость,  стандартные положения звучков

Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 5220
Re: Помогите, пожалуйста, с распайкой стратокастера
« Ответ #4 : Ноября 23, 2022, 16:27:02 »
автор, ты провода даже к самим датчикам паял. не исключено, что и обрыв обмотки мог совершить. пайки очень не аккуратно выглядят. снеси мастеру спокойней будет. да, я понимаю, сейчас твоя задача просто продать, но вполне возможно, что новый владелец тоже сюда полезет. прилезет и ужаснётся увиденному, и начнёт тебя вдогонку крыть словами нехорошими

Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8077
  • GuitarPlayer.Ru fan!
Re: Помогите, пожалуйста, с распайкой стратокастера
« Ответ #5 : Ноября 23, 2022, 17:31:57 »
Цитата: Linkolnchick от Ноября 23, 2022, 16:02:39
Да собственно по стандартной, что тона, громкость,  стандартные положения звучков

Их целая куча вариантов в зависимости что регулируют тоны.

Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 5220
Re: Помогите, пожалуйста, с распайкой стратокастера
« Ответ #6 : Ноября 23, 2022, 17:42:16 »
Vasik_NJ, судя по картинке, все провода у автора припаяны куда надо. а звука нет. стало быть он или не пропаял, а просто примазал холодным паяльником, либо какие то детали в результате его действий пали смертью храбрых

Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8077
  • GuitarPlayer.Ru fan!
Re: Помогите, пожалуйста, с распайкой стратокастера
« Ответ #7 : Ноября 23, 2022, 18:28:13 »
Цитата: Алексей Е от Ноября 23, 2022, 17:42:16
просто примазал холодным паяльником, либо какие то детали в результате его действий пали смертью храбрых
Не исключено. Можно попробовать тестером "прозвонить" схему, если чел понимает о чём речь, хотя скорее всего придётся отпаять, проверить по отдельности что всё поты целы и работают как надо и спаять заново подходящим паяльником.

Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 5220
Re: Помогите, пожалуйста, с распайкой стратокастера
« Ответ #8 : Ноября 24, 2022, 07:56:37 »

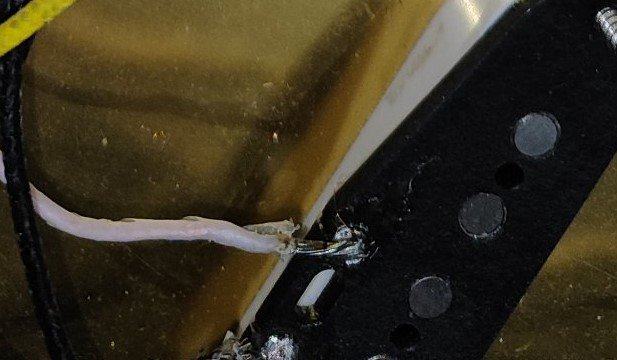

да уже вот тут можно ожидать обрыва провода катушки. а у автора все пайки так выглядят.

Оффлайн Da Funk

  • Ветеран форума
  • ******
  • Сообщений: 3179
Re: Помогите, пожалуйста, с распайкой стратокастера
« Ответ #9 : Ноября 24, 2022, 19:06:17 »
Ну очень тихий звук в 2 и 4 - это противофаза у среднего. Местами поменять провода на нем.
А пайка сомнительная конечно. Может быть как недогрето, так и перегрето.
Лучше обратиться к кому-то более опытному в паяльных делах.

Оффлайн Linkolnchick Автор темы

  • Новичок
  • *
  • Сообщений: 12
  • GuitarPlayer.Ru fan!
Re: Помогите, пожалуйста, с распайкой стратокастера
« Ответ #10 : Ноября 27, 2022, 20:50:37 »
Добрый всем день! Большое спасибо, за ваши ответы!
Сделал небольшую работу над ошибками, проблема с громкостью звука ушла, осталась только с тем, что работает только средний потц на бриджевом датчике. Второй потц прозванивал, вроде живой, но чет не фурычит.


Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8077
  • GuitarPlayer.Ru fan!
Re: Помогите, пожалуйста, с распайкой стратокастера
« Ответ #11 : Ноября 27, 2022, 21:21:08 »
Цитата: Linkolnchick от Ноября 27, 2022, 20:50:37
Второй потц прозванивал, вроде живой, но чет не фурычит.

Второй - это какой? Который посередине или в самом низу, то бишь дальний от громкости?
Если дальний, то я вообще не понимаю зачем столько олова надо было по всей крышке размазывать. Скорее всего убит...  ???

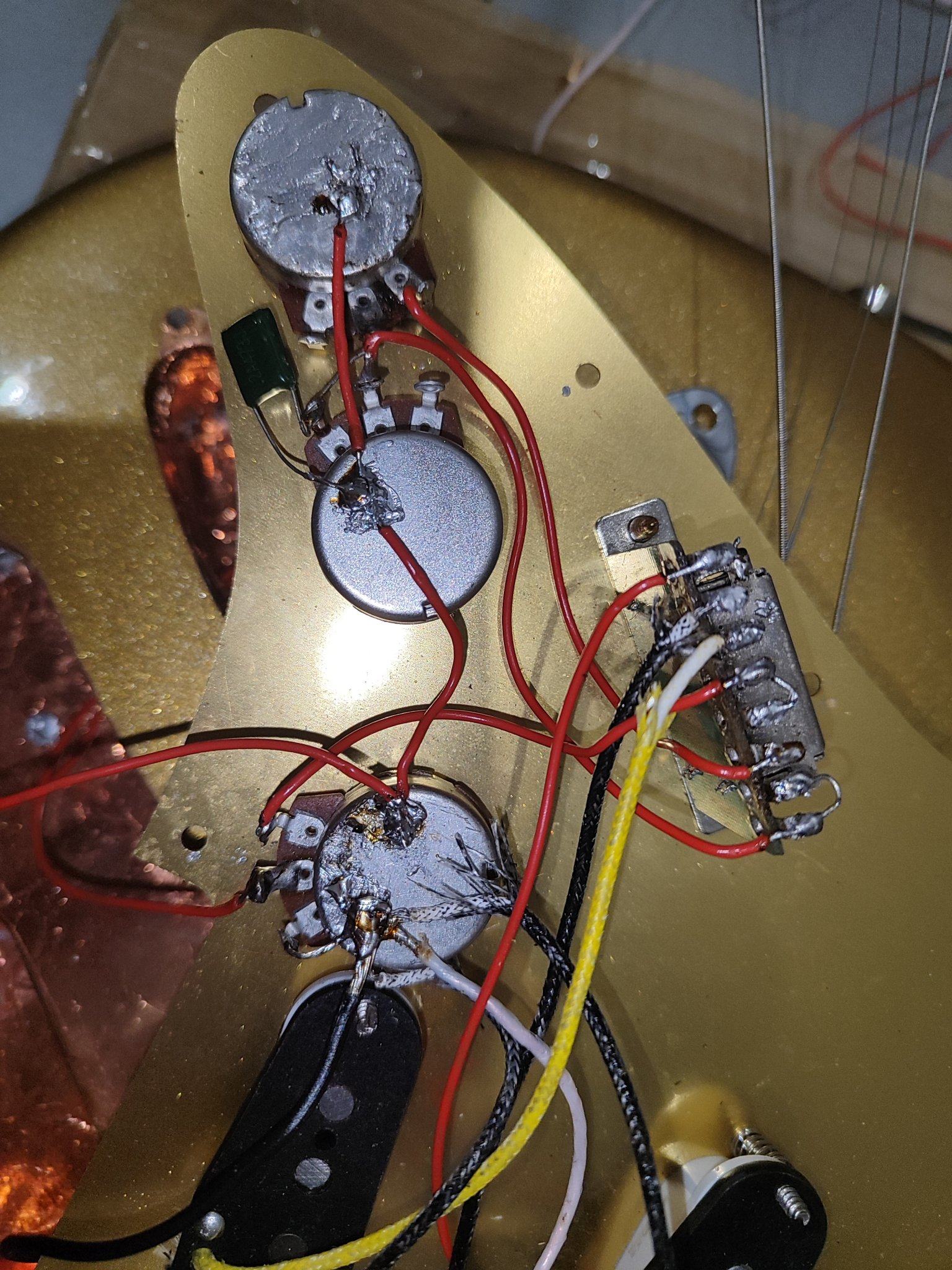

Я вот смотрю что провода от датчиков у тебя идут на переклюк совсем по другому, нежели у меня.
Хотя у меня схема с двумя потами - мастер-громкость и мастер-тон, но поскольку у меня тоже не очень подходящий паяльник для такого плана, я решил поты вообще не мучить пайкой, ибо использовал CTS  и у них медный шток соединён с корпусом, а шток по сути прижат к экрану пикгарда, на котором я и собираю землю через прикрученную пластину, так что земля на них уже есть. Всё работает как часы в том числе и с шумами, несмотря на синглы всё очень хорошо.

Оффлайн Linkolnchick Автор темы

  • Новичок
  • *
  • Сообщений: 12
  • GuitarPlayer.Ru fan!
Re: Помогите, пожалуйста, с распайкой стратокастера
« Ответ #12 : Ноября 29, 2022, 19:55:44 »
Самое интересное, что потц который не работает, на прозвоне живой, и спаяно всё вроде правильно

Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8077
  • GuitarPlayer.Ru fan!
Re: Помогите, пожалуйста, с распайкой стратокастера
« Ответ #13 : Ноября 30, 2022, 01:31:40 »
Пот живой, спаяно правильно, а по итогу - не работает. Так не бывает! Варианты - заколдован - мы тут не рассматриваем. ;D
