Прошу сразу прощения, но я гуманитарный придурок)
Ну не понимаю я куда припаять пару проводов.
Купил гитару у одного продавана, втыкаю, не работает...тот клянется что перед отправкой проверял)

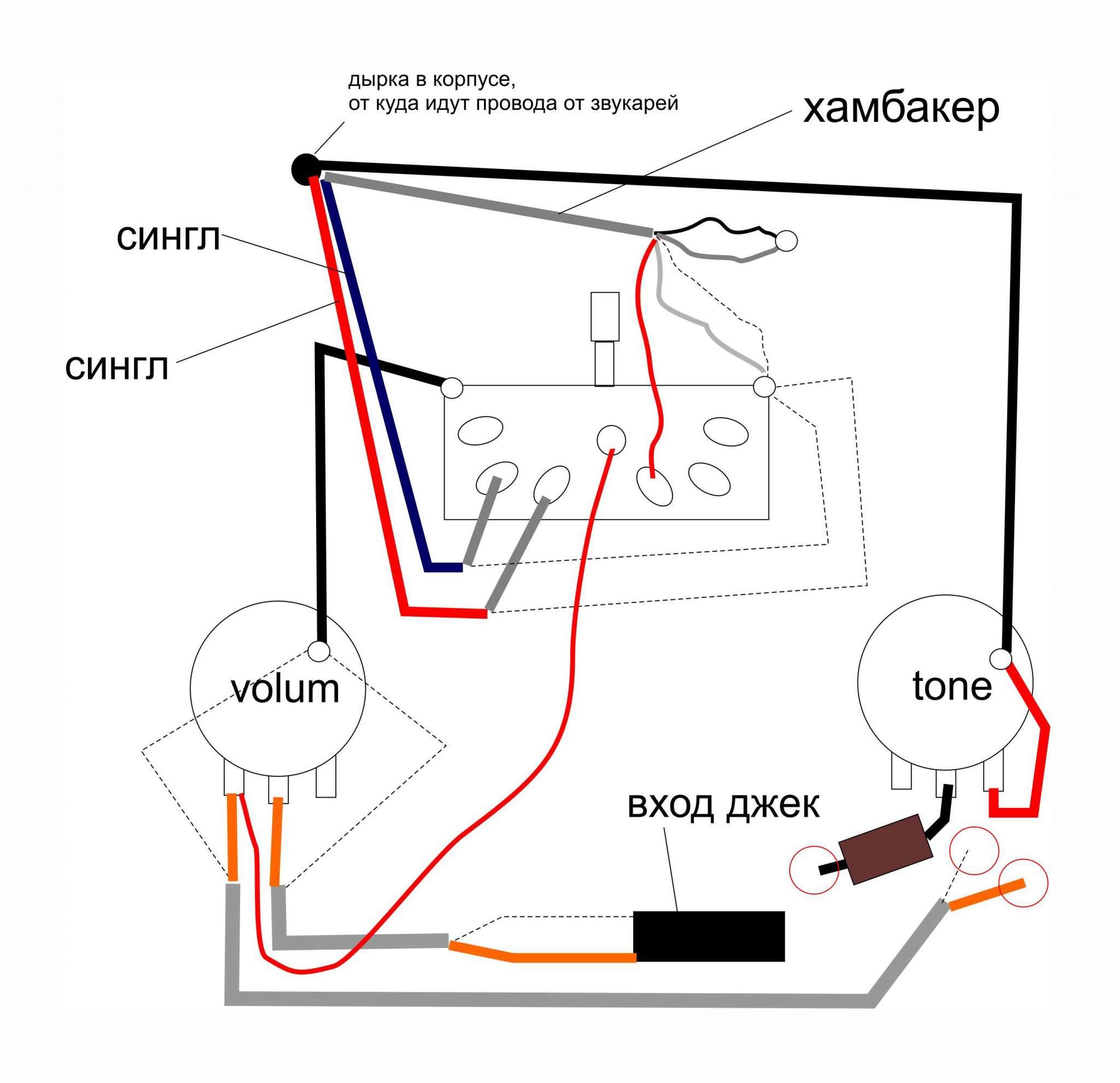

Открываю крышку, схему я зарисовал...кое что отпаяно...помечено красными кружками
Куда это все припаивать, уже и так и так, и пробовал разные варианты и качал схемы в интернете...ваще ни в какую...тут написал потому что уже край...
кто шарит нормально...буду очень благодарен

http://seymourduncan.ru/new/s/1hb_2sing_1vol_1tone_switch.jpg

схему эту видел, пользовался
если судить по ней, то провод от волума, который оранжевый надо спаять с концом проводка у которого херня коричневая напаяна и который сидит на тоне, а голый, то есть земля на корпус тона. Исли я правильно понял, а может и нет.
делал именно вот так как описал - звук гитары появляется на заднем плане, в далеке, а на переднем фон херачит не по детски, забивая все

... и добавил:

вот яж писал - пробовал разные варианты и качал схемы в интернете...ваще ни в какую...тут написал потому что уже край...

накой там двойной провод я не очень понимаю, просто к нему ножку припаять, второй я бы никуда например паять не стал, по остальному по идее должно работать

ну схема вроде родная, японская от производителя
ты имеешь в виду от волума земля на кой фиг? Припаять просто оранжевый у ножке провода у которого херня коричневая висит? а землю не трогать? но на волуме земля она припаяна к корпусу волума

так и я не понял схему, потому и пишу здесь...

... и добавил:

... и добавил:

вообще двойной провод на тон куда оба провода припаяны?

двойной провод на тон не припаян, отпоялся...я потому и пишу куда припаивать то? кружками красными помечены оборвавшиеся провода, они никуда не идут, они висят в воздухе

а второй припаяный конец оба провода к ноге потенциометра припаяны?

вот как на схеме, так и в реале.
на потенциометре сидит -
1. земля от пружин тремоло, тынется с дырки в корпусе
2.какой то маленький красный проводок, соединяющий третью ножку тона и корпус тона
3.проводок с коричневым наболдажником, одним концом припаян к серединной ножке тона, а вторым концом повис в воздухе

SmallBrother, я сейчас имею возможность писать тут, спрашивая и пробовать паять

вот сейчас от волума оранжевый провод припаял к ножке провода с наболдажником тона...голый от волума не стал никуда припаивать

отпаял землю от пружин

звук гитары идет, но с охеренным зудом, как я и писал

землю от пружин прикладываю к разным местам где другие собраны в землю...зуд на месте

отпаяный провод, землю на корпус

землю от пружин на корпус тона? так он и был там изначально, с зудом, я вот тока его отпаял попробовать приложить к другим местам где теоретически можно припаять землю

нет, с ноги громкости что уходит на тон провод оранжевый к кондеру землю на корпус тона

все сейчас сделал как ты сказал, работает, звук у гитары есть, но фон не детский, пальцем прикасаюсь в тону, фон пропадает...

... и добавил:

если прикоснуться пальцем к болтикам, на которые крепится 5-позиционный переключатель к корпусу, с внешней стороны в корпусе они торчат, то начинается еще более жуткий зуд...

все сейчас сделал как ты сказал, работает, звук у гитары есть, но фон не детский, пальцем прикасаюсь в тону, фон пропадает...

... и добавил:

если прикоснуться пальцем к болтикам, на которые крепится 5-позиционный переключатель к корпусу, с внешней стороны в корпусе они торчат, то начинается еще более жуткий зуд...

Больше всего похоже, что тон остался без земли, но раз говоришь что соединил..
Попробуй методом исключения звеньев из цепи, исключи тон, послушай разницу, потом волюму.
