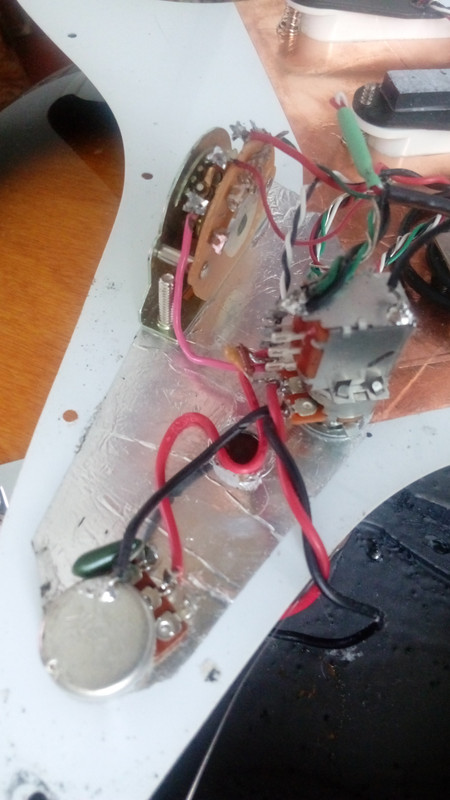

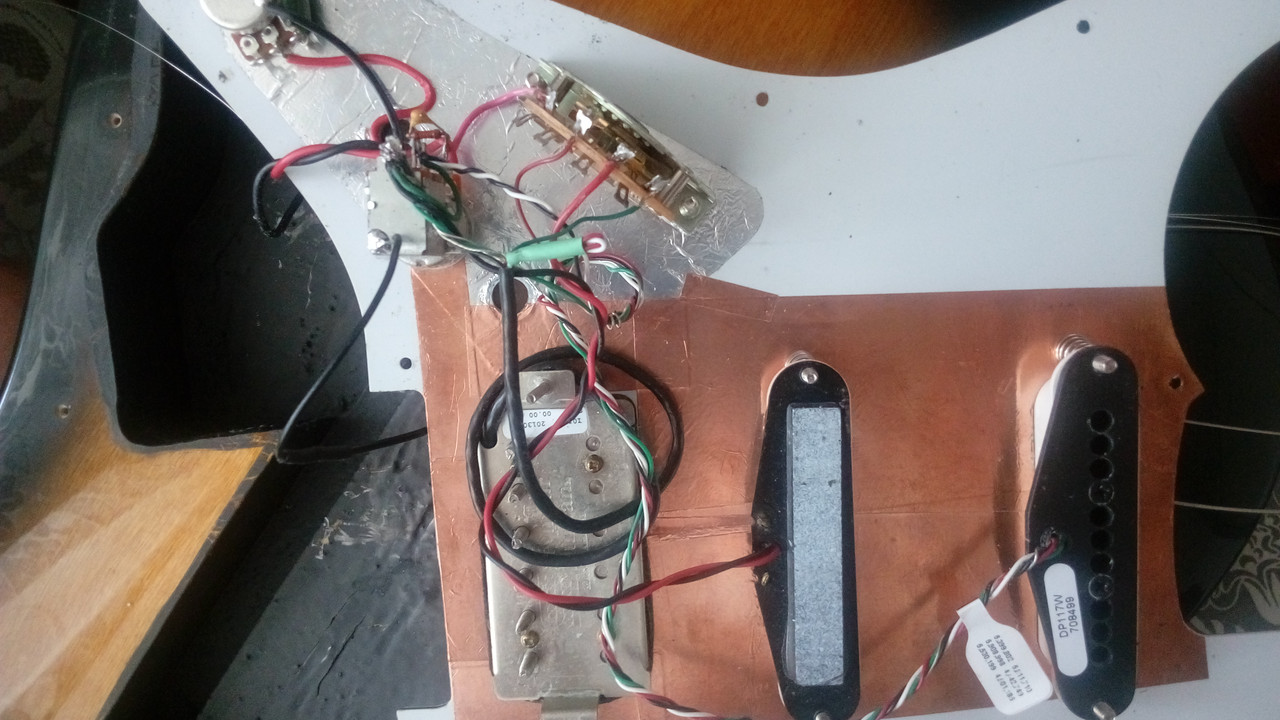

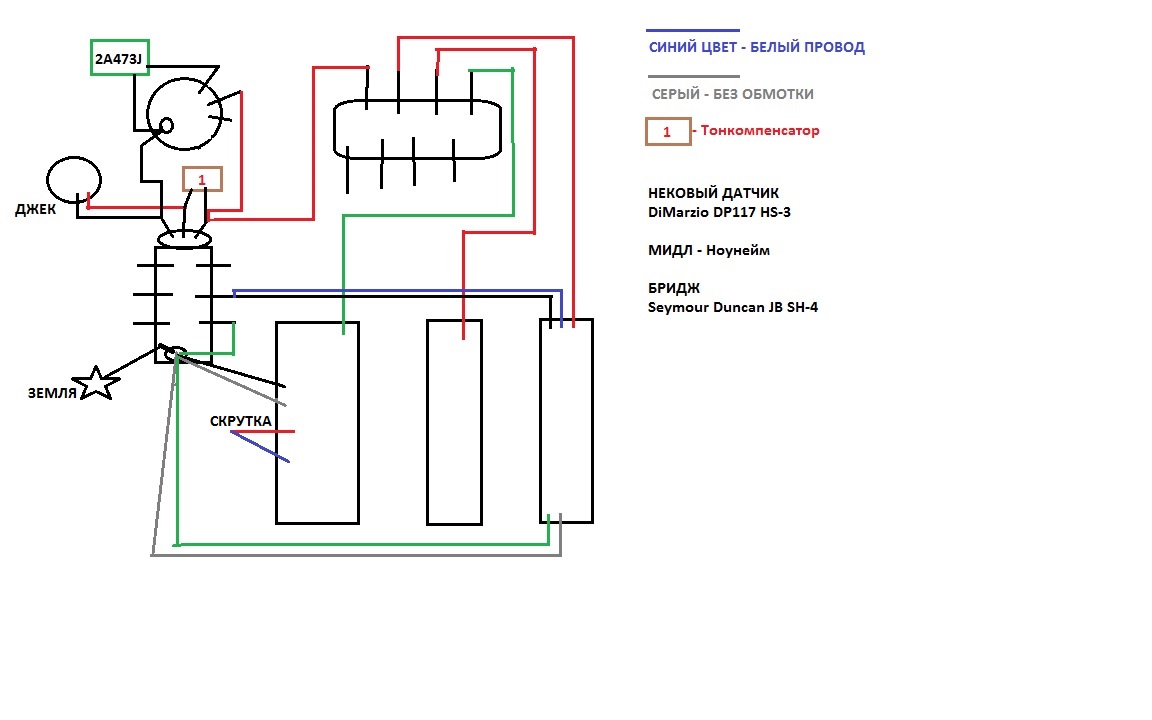

DM HS - т.н. "вертикальные спарки"/stacked <> staggered humbuckers, отсечка на них - штука оч специфическая и в целом на любителя.. в случаях "раньше такого не было, а тут вдруг внезапно..." проще всего (единственно верный Путь, Товарищ!) разбираться на месте с мультиметром.. по приведённым картинкам есть подозрение, что sh4 с hs3 работают не в фазе, но, т.к. друг с другом они не общаются, а лишь через средний, и т.к. в наличии скрутка/соединение красного с белым у 4-ки (последовательное подключение катушек), - то и пёс с ним..

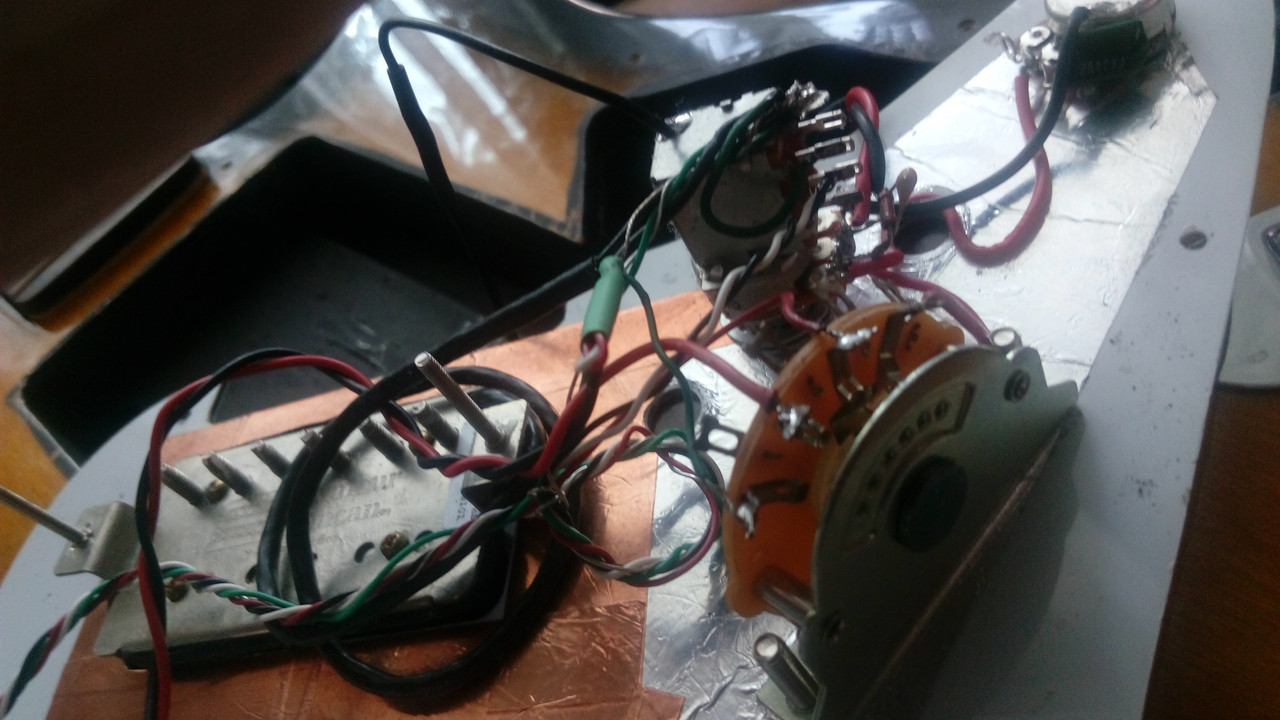

скорее всего что-то с/на пуш-пуле.. ситуёвина насквозь жытейская и обыденная..

ничего сложного:
1) у hs3 делаете спайку/скрутку белого и чёрного провода аналогично спайке/скрутке красного и белого у sh4.. т.е. отпаять, проверить, что скручено/спаяно и завернуть изолентой ;
2) на корпус простого пота громкости (500kOhm, type B) запаиваете "землю" (чёрный проводок с корпуса тона, зелёный и экран с hs3 и т.д. и т.п.) ;
3) тонокомпенсацию советую сразу не ставить, т.к. "есть нюансы"©(Чапай).. недаром Эдди Ван КенобиХален ручку громкости назвал "Tone", а ручку "тона" выбросил из схемы напрочь вместе с "лишним" кондёром       ;
4) отдельно проверьте как работает средний сингл в паре с обеими датчиками, чтобы не было противофазы (оч сильное падение уровня сигнала с потерей звука как такового)..  в помощь - справка по распайке датчиков:
https://guitarplayer.ru/index.php?topic=183059.0
