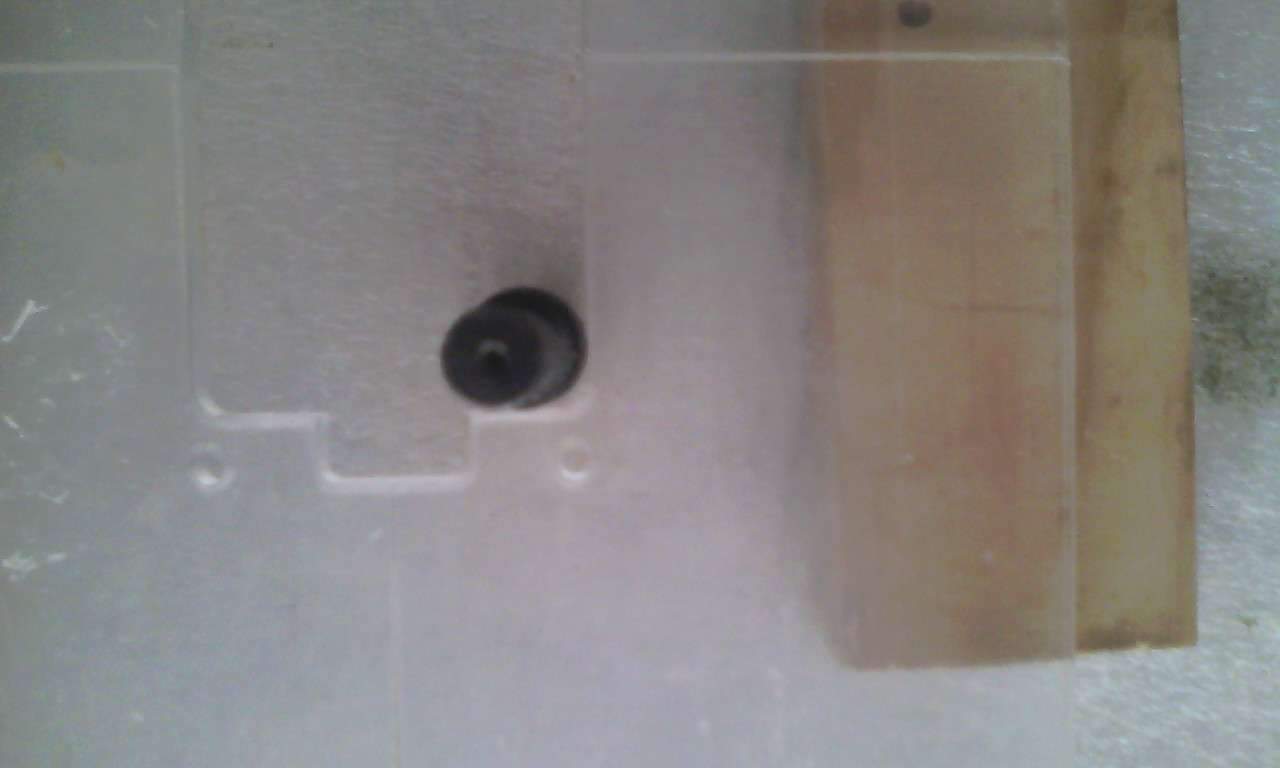

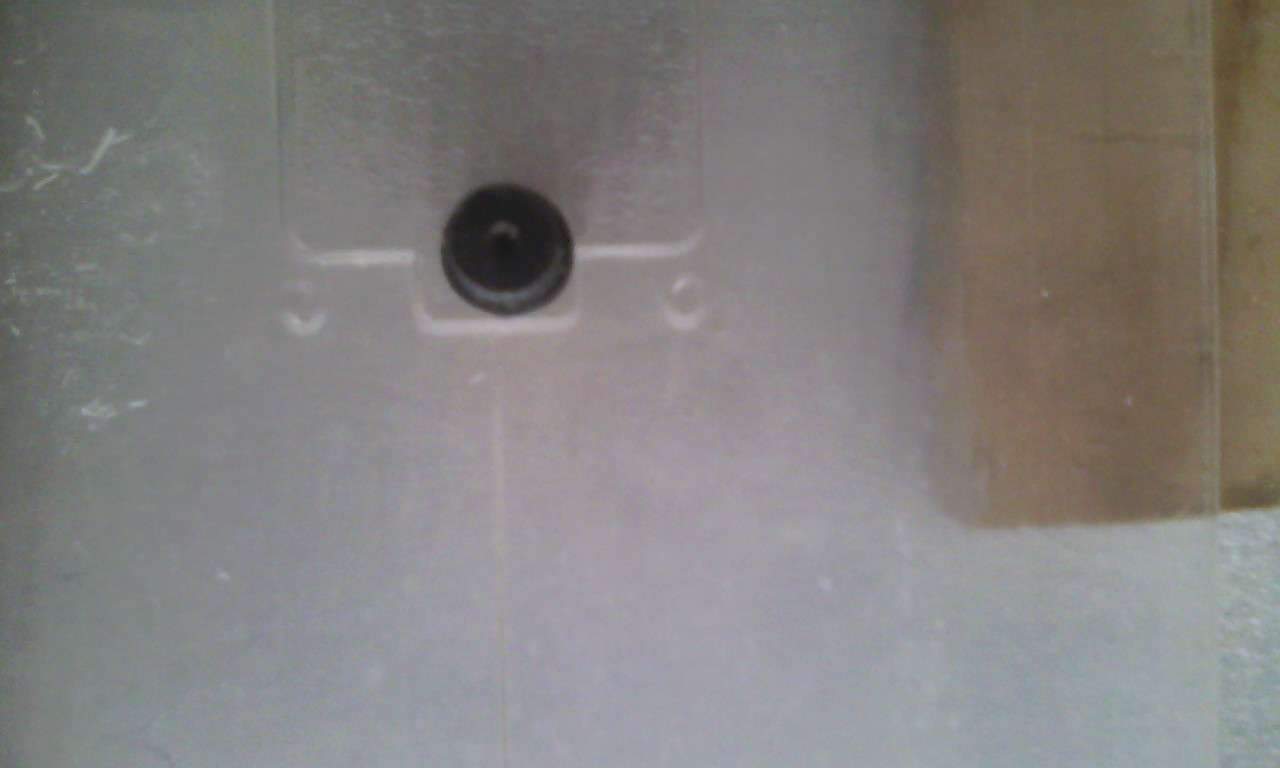

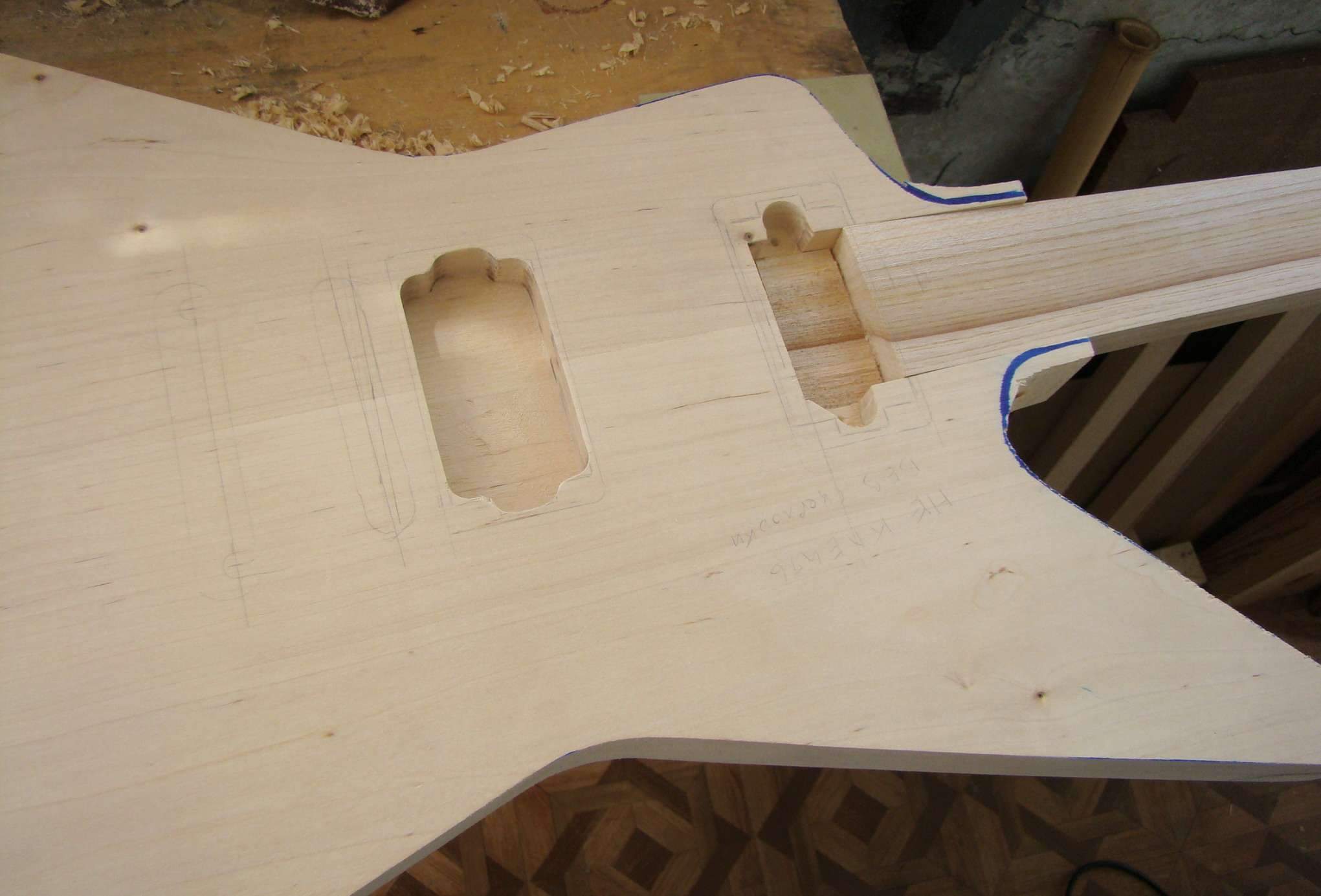

Доброе всем. Граждане, имеется вопрос - при фрезеровании полости под всеми нами любимый хамбакер с прямоугольными ушками выяснилось, что используемая фреза - ЭНКОР  10534     D12.7    H 26 обладает слишком большим диаметром подшипника, собака, и как следствие - не  выфрезеровывает углы самого хамба и полости под ушки!!! - рано скругляет их - итого хамб не лезет в полость.  в итоге приходится колхозить это все  - подпиливать ушки и переклеивать туда -сюда шаблон и отдельно фрезеровать две половинки полости, что не есть удобно и вообще правильно. Может есть фрезы, которые нормально с этим справляются, кто-нибудь в курсе?

конечно я могу погулить как выглядит фреза  ЭНКОР  10534     D12.7    H 26  но сказать оп правде, делать это мне лень, как и большинству здесь присутствующих. ты что, уважаемый, не мог картинок наделать? мы ж не знаем как выглядит твой шаблон, и прочие приблуды.. откуда мы могём знать в чём там у тебя проблема с ушками от чебурашки.

Так неужели не понятно, что данная фреза не подходит? Есть фрезы меньшего диаметра, купи, ими и работай. Проблем-то...

Так неужели не понятно, что данная фреза не подходит? Есть фрезы меньшего диаметра, купи, ими и работай. Проблем-то...

Внимание вопрос - Какие фрезы меньшего диаметра идут с верхним подшипником?

iamaxl, можно сделать шаблон под копировальную втулку. И фрезой D=6мм. Будут тебе углы R=3мм. Фрезу можно еще тоньше взять.
Но под каждую пару диаметров втулки в фрезы нужен свой шаблон.

да, пока это видится единственным, пусть геморным, но выходом. а я так мечтал, что кто-то скажет, что существуют фрезы с подшипником на 6 мм)))

... и добавил:

А почему обязательно с подшипником? По шаблону из оргстекла сделай копию из фанеры 10-20 мм и фрезеруй себе 8 мм фрезой на здоровье. По фанере ведёшь цилиндрической частью фрезы.

можно попробовать, но как-то это нетехнологично))   а долго фанерный шаблон живет с таким обращением?

Думаю, дольше, чем мастер-шаблон из оргстекла.

))


... и добавил:

так, основные направления  ясны,  всем спасибо)

Берется фреза 8 мм, с хвостиком 8 мм, ставится подшипник 16 мм.
Разница диаметров 8 мм, по 4 мм на сторону. Соответственно шаблон должен быть больше ровно на эти занчения, то есть выемка имеет размеры 41х72 мм, значит шаблон должен быть 49х80 мм.
Шаблонов нужно два: один под сам хамбакер, второй под ножки, это позволит иметь острые углы в стыках ножек с основной выемкой.
Нужны два куска фанеры с прямоугольными отверстиями 49х80мм и 24х96 мм для ушек (ножек).

С копировальным кольцом та-же история, учитываем разницу и два шаблона. Тогда внутренние углы острые.

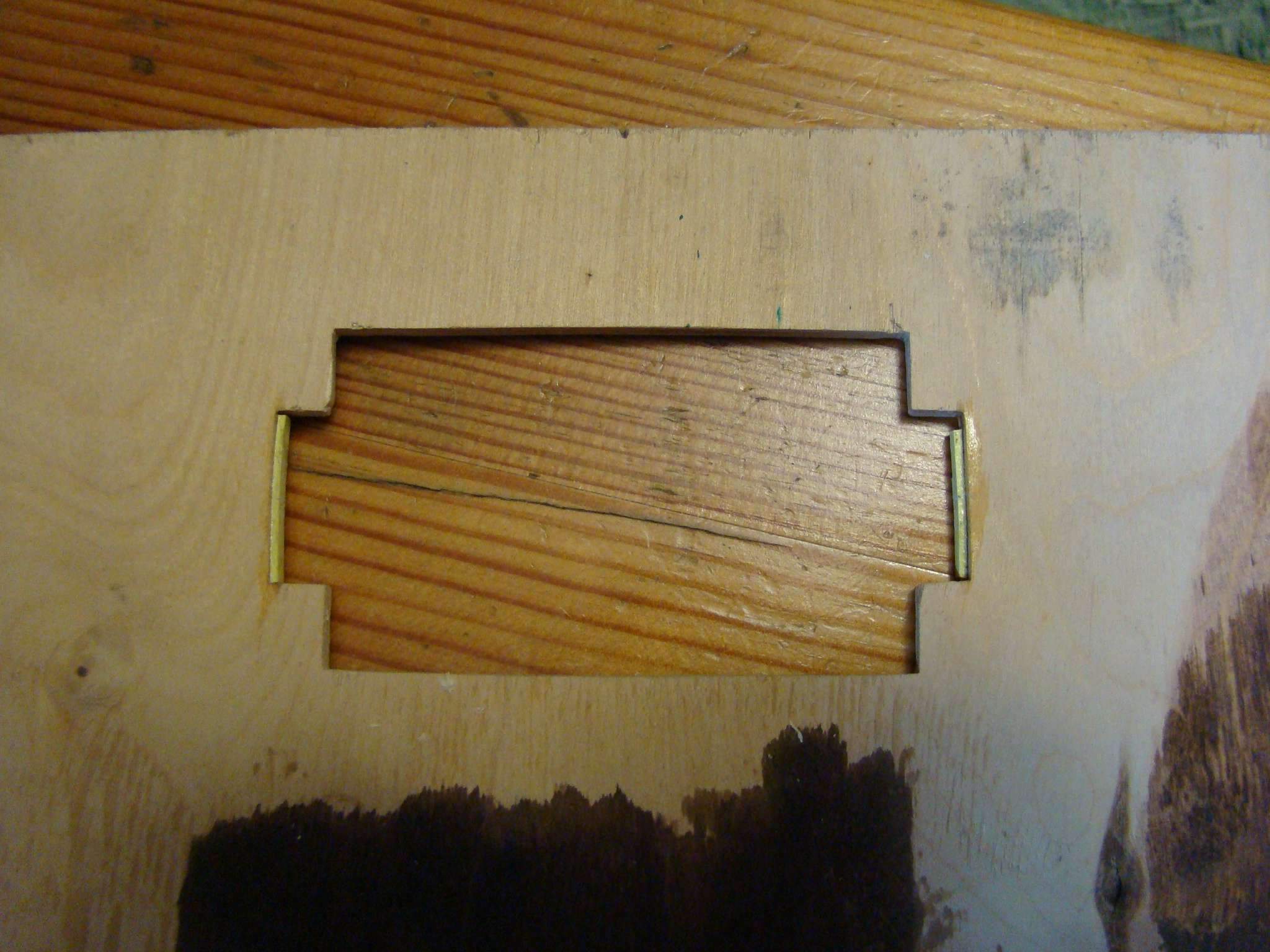

вырубал шаблоны из фанеры стамеской

Блин, а я хотел станок с ЧПУ предложить)
