Имеется гитара Mayones. На борту 2 хамбакера TB-6 и SH-2N, пуш-пул, громкость и тон и 5-позиционник. Схема распайки вот такая  - http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=HSH_1v_1t_5w_pushpull (HSH + 5-way switch + push/pull volume + tone)

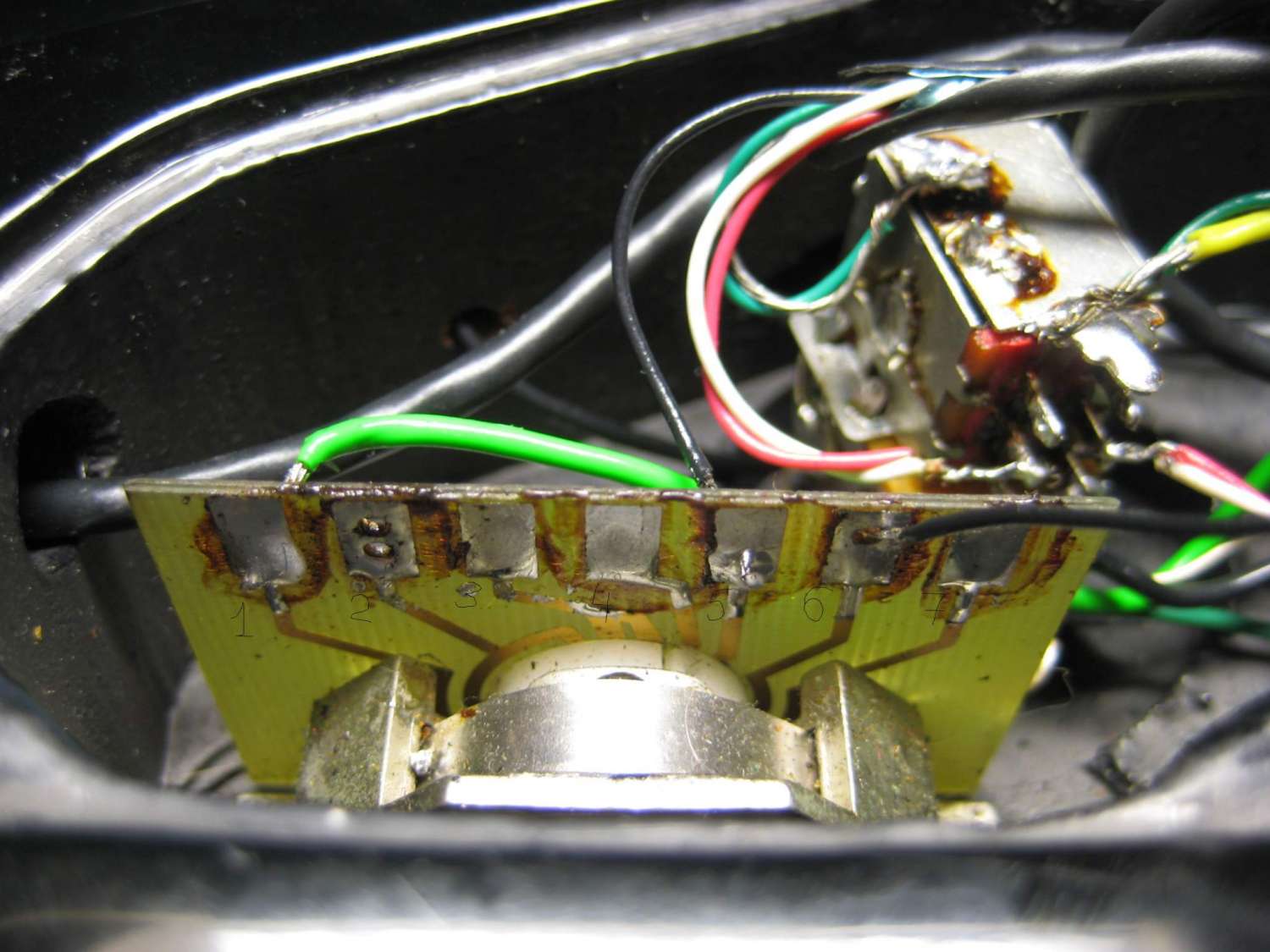

Сингла в середине пока нет, предполагается его добавить позже.  Все просто, распайку я сделал, кроме подсоединения черных проводов от каждого хамбакера к 5-позиционному переключателю. Он какой то не стандартный, имеет всего 7 контактов, а не 8 как на обычном переключателе. Еще его не снять, потому что белая пластиковая пипка приклеена к металлическому рычажку, а ломать не хотелось бы.  К 1 контакту я подсоединил выход с клеммы громкости (зеленый проводок) - возможно его тоже надо подсоединить к какому то другому контакту на свитче. Сколько ни пытался найти такой свитч в инете, не получилось. Скажите, какой черный провод какого хамбакера присоединить к пронумерованной клемме или может ссылки на нужные схемы есть.

Hellcrown, Саша, можно было и позвонить Итак, это Шаллеровский мега-свич. Распайки есть тут:
http://guitar-parts.biz/hp543115/HH.htm
http://www.stewmac.com/Pickups_and_Electronics/Components_and_Parts/Switches/Megaswitch_P-Model.html
http://www.stewmac.com/Pickups_and_Electronics/Components_and_Parts/Switches/Megaswitch_E-Model.html

Надо посмотреть разводку платы сзади, быстрее всего все же Е-модель.

Hellcrown, Если что, можешь и подъехать.

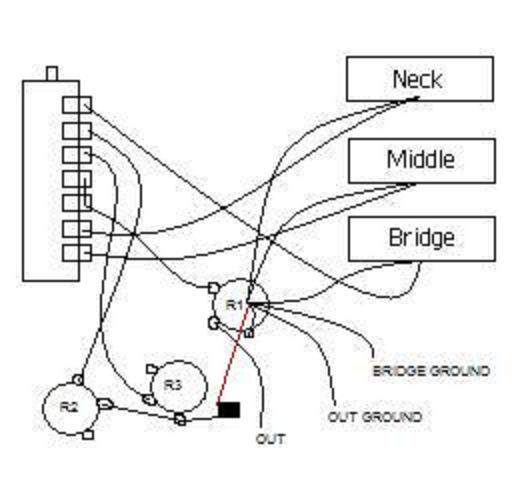

Вот тебе Шектеровская схема. Она по сути соответствует полностью. Аккурат Сеймура.

8-й контакт это прикрученная к корпусу клемма земли.

http://guitar-parts.biz/hp543115/HH.htm

Слева меню в котором можно выбрать либо нужный переключатель, либо конфиг звучков со всеми возможными вариантами.
Картинки и схемы есть к каждому варианту.

Hellcrown,
1. сначала посмотри разводку какой именно супер-свич.
2. земляная клемма на Шектеровской справа. Смотреть на переключатель как у тебя на фото

Если и в таком случае не катит, тогда надо прозванивать все цепи что куда соединяется.

И на последней картинке распайка для HSH.

Hellcrown, Ты же пишешь, что у тебя два хамба. Но схему приводишь для 2хамба+сингл.

Я тебе в самом начале дал ссылку на стьюмак. Там есть раскладка:

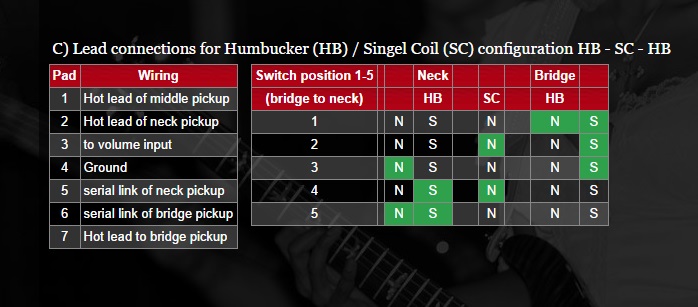

2 humbuckers
Point #    Wire assignment
1    empty
2    neck pickup hot wire
3    output to volume pot
4    ground to volume pot
5    neck pickup coil tap
6    bridge pickup coil tap
7    bridge pickup hot wire

Для сеймуров:
hot - черный
coil tap - белый+красный

... и добавил:

Hellcrown,  Как то изначально речь про два хамба...
