пумбурбум
« : Июля 10, 2014, 14:01:59 »
в общем такая хрень - вставил в гитару активные датчики. абсолютно новые из коробки. один нормальный а второй не очень. как возможно его отремонтировать? понятно что курочить придётся, может кто уже делал подобное- делитесь опытом

бида

Оффлайн Aviator

  • Опытный
  • ****
  • Сообщений: 962
  • Репутация: +953/-0
Re: пумбурбум
« Ответ #1 : Июля 10, 2014, 14:09:54 »

Оффлайн Extrovert

  • Завсегдатай
  • ***
  • Сообщений: 344
  • Репутация: +28/-2
Re: пумбурбум
« Ответ #2 : Июля 10, 2014, 15:25:59 »
Цитата: Aviator от Июля 10, 2014, 14:09:54
вот тут ёжиков вскрывали:
http://victor-custom.com/ltd-htb-600-henkka-s-emg-35dc-razborka-i-peredelka-aktivny-h/
там автор вытащил электронику из датчика, а тут что-то с катушкой....

Оффлайн trahelman

  • Частый посетитель
  • **
  • Сообщений: 133
  • Репутация: +11/-0
    • ВконтактегЪ
Re: пумбурбум
« Ответ #3 : Июля 10, 2014, 16:09:22 »
Алексей Е, они компаундом залиты как и EMG?

Оффлайн Алексей Е Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 5193
  • Репутация: +739/-20
Re: пумбурбум
« Ответ #4 : Июля 10, 2014, 20:43:21 »

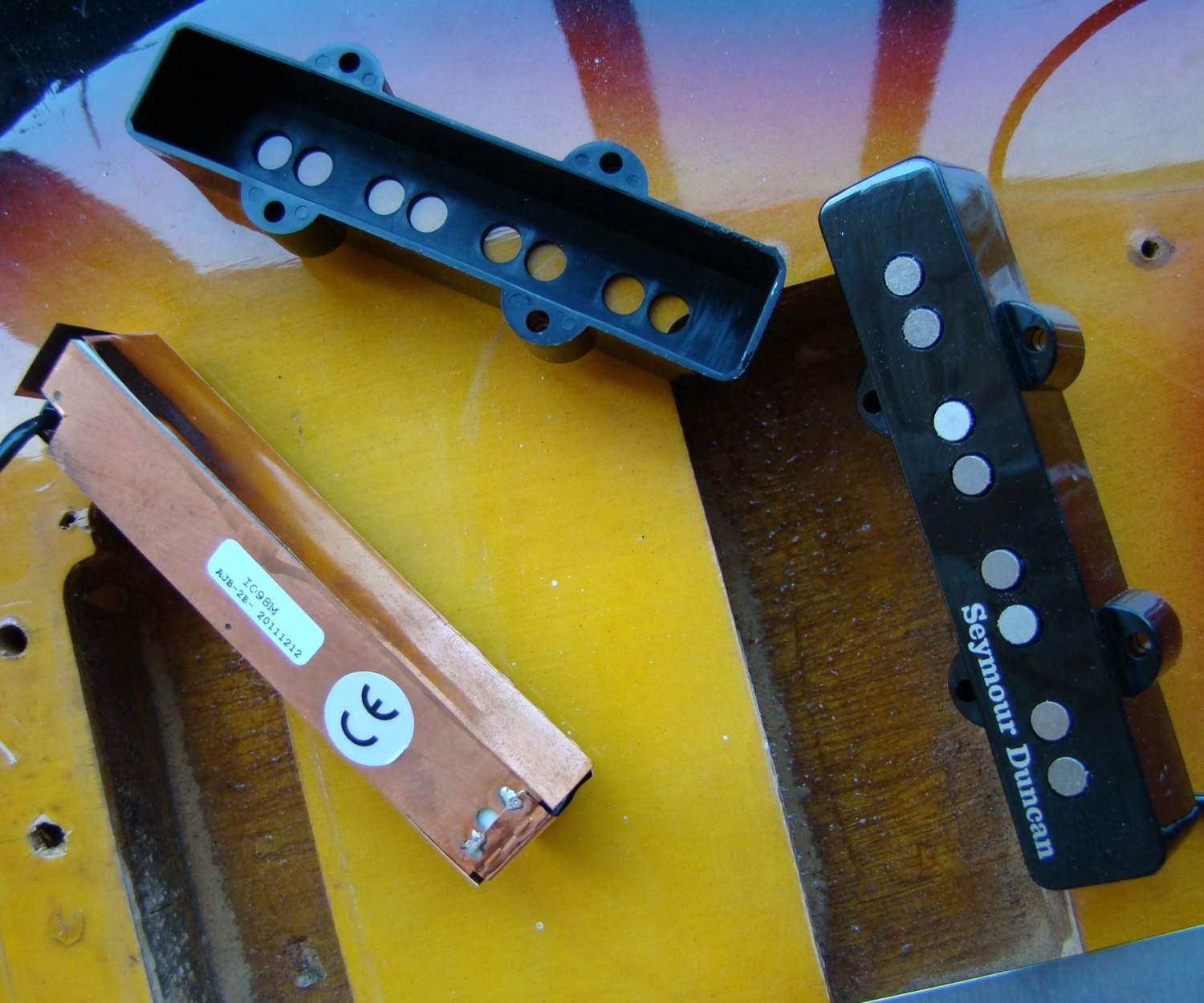

на картинке видно - датчик без проблем вытащился из крышки. он со всех сторон покрыт медной фольгой. внутри компаунд, и фольга на этот компаунд приклеена. я её отдирать пока что не пытался, потому как не знал что датчик не будет работать, а колупать просто ради любопытства  исправный датчик ( я ведь был уверен, что он исправный) не видел нужды.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: пумбурбум
« Ответ #5 : Июля 10, 2014, 21:24:32 »

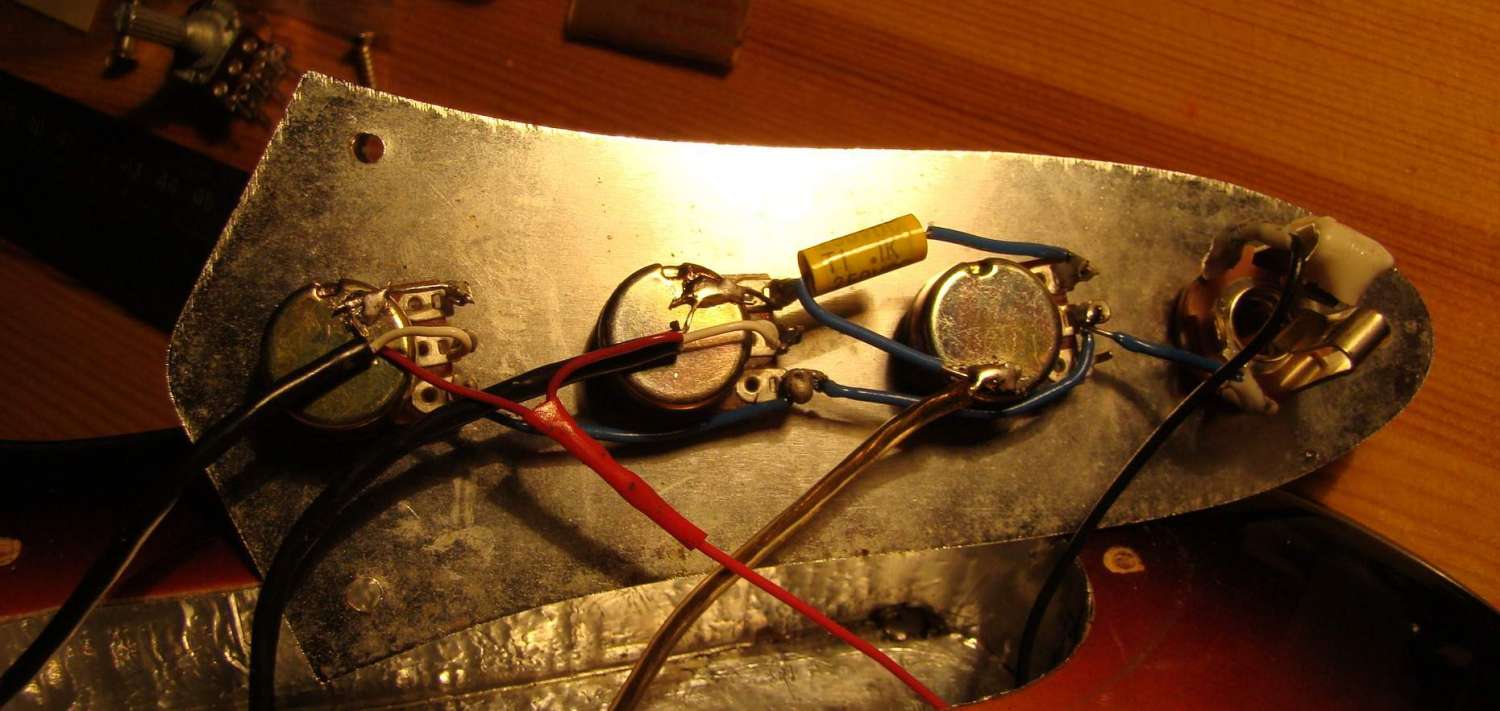

Алексей Е, не очень понял из ролика - первые две струны вабще нет сигнала или он просто тише? Я ковырял сеймуров, но вариант с внешним пеампом. Выглядело это вот так:



А тут получается, что на первые две струны своя катушка?

Оффлайн Алексей Е Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 5193
  • Репутация: +739/-20
Re: пумбурбум
« Ответ #6 : Июля 10, 2014, 21:41:50 »
да я когда ролик писал не думал что он так запишется. первые 2 струны действительно сигнала нет, но в ролике он откуда то появился. когда стучу по магнитоводам - слышна разница в сигналах. как там внутри расположены катушки я не знаю.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: пумбурбум
« Ответ #7 : Июля 10, 2014, 21:49:12 »
Ну тут только два варианта возможны - обрыв провода или электроника. Судя по всему действительно две катушки. Как вариант, в преампе на каждую катушку свой входной буфер. Но покажет только вскрытие.
Короче, нужно до выводов катушек добраться и прозвонить на предмет целостности. Опять-же если обрыв, то скорее всего на внешнем участке, где-нибудь на подводе к айлету.

Оффлайн razorgolf

  • Эксперт
  • *****
  • Сообщений: 1467
  • Репутация: +96/-2
Re: пумбурбум
« Ответ #8 : Июля 11, 2014, 00:43:50 »
В порядке бреда, может магниты по разному намагничены?
Хотя конечно больше похоже на разные катушки на пары струн, как у вот этого http://dimarzio.com/pickups/bass/standard-bass/ultra-jazz-bridge
hum canceling is achieved with each coil sensing a pair of strings, rather than a stacked design

Оффлайн Алексей Е Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 5193
  • Репутация: +739/-20
Re: пумбурбум
« Ответ #9 : Июля 11, 2014, 11:03:44 »
померил сопротивление выпаяв из схемы - на здоровом 998кОм на больном 986кОм.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: пумбурбум
« Ответ #10 : Июля 11, 2014, 11:35:21 »
Ну мне кажется это лучше, чем непонятный обрыв. Электроника всетаки штука более предсказуемая и легче лечится. Фотки преампа можешь выложить? Но лучше конечно в режиме макросъемки

Оффлайн Алексей Е Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 5193
  • Репутация: +739/-20
Re: пумбурбум
« Ответ #11 : Июля 11, 2014, 12:05:13 »
фото выложить  не могу. потому что я его ещё не вскрывал - боюсь. я в электронике не настолько силён, чтобы там чего то лечить. легче лечится это когда взял и посмотрел, а когда оно всё залито какой то хренью, и неизвестно насколько хорошо тебе удасться всё из этой хрени выколупать... ???

Оффлайн Extrovert

  • Завсегдатай
  • ***
  • Сообщений: 344
  • Репутация: +28/-2
Re: пумбурбум
« Ответ #12 : Июля 11, 2014, 12:44:40 »
Цитата: Алексей Е от Июля 11, 2014, 11:03:44
померил сопротивление выпаяв из схемы - на здоровом 998кОм на больном 986кОм.
0_о....у пассивных датчиков в среднем 10-15 кОм....а тут 998....не ошибся? ???

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: пумбурбум
« Ответ #13 : Июля 11, 2014, 13:42:37 »
Скорее всего ошибся, но сам факт, что обмотки одинаково звонятся свидетельствует о том, что они целые

Оффлайн Qwass

  • Эксперт
  • *****
  • Сообщений: 1068
  • Репутация: +2292/-2
Re: пумбурбум
« Ответ #14 : Июля 11, 2014, 15:39:27 »
Цитата: Алексей Е от Июля 11, 2014, 11:03:44
померил сопротивление выпаяв из схемы - на здоровом 998кОм на больном 986кОм.
Так это скорее всего сопротивление схемы - звучки ведь активные, скорее о целостности обмотки можно будет судить только после разборки и прозвонки непосредственно катушек...
