в общем победил я коварного сеймора дункана. щас расскажу как.

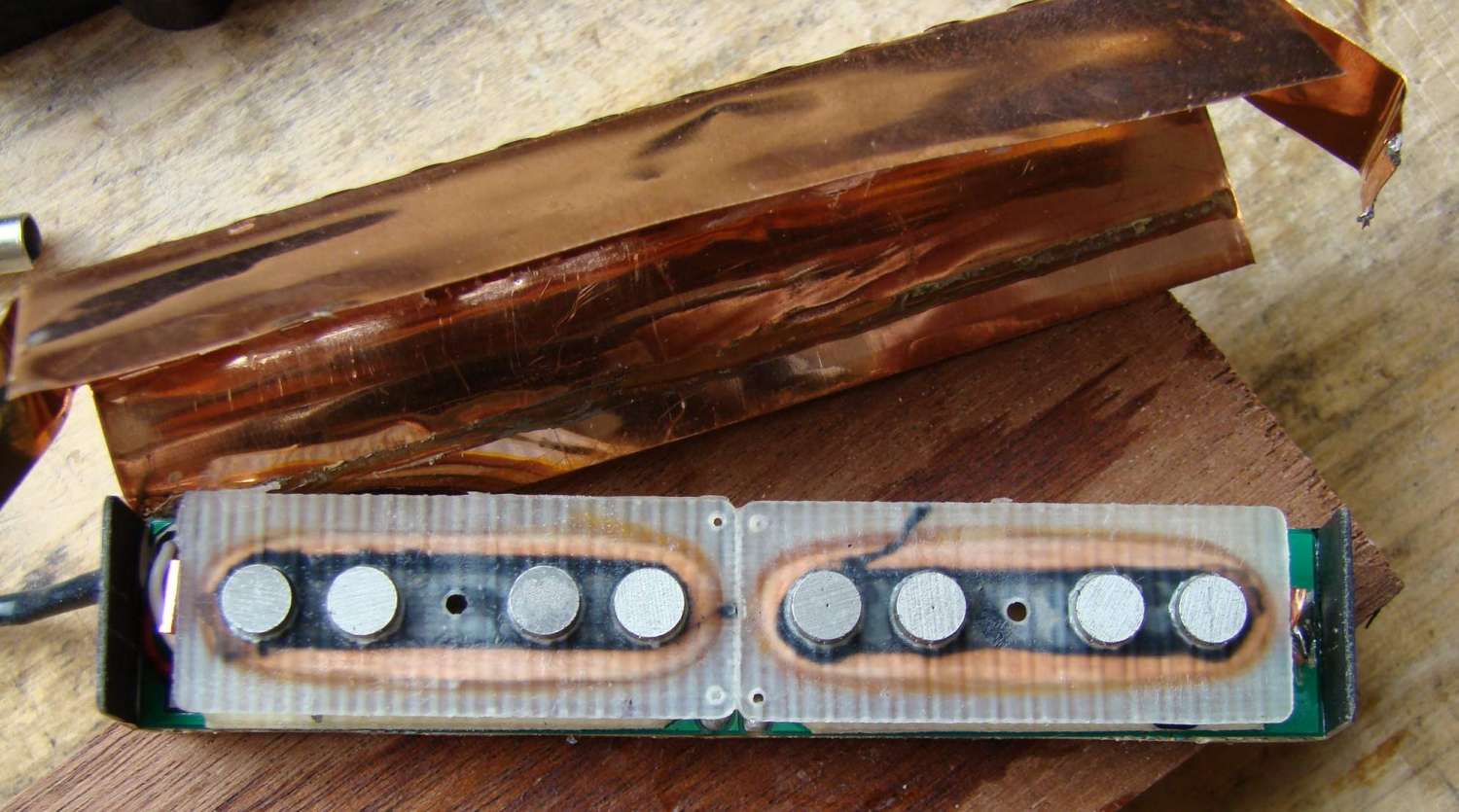

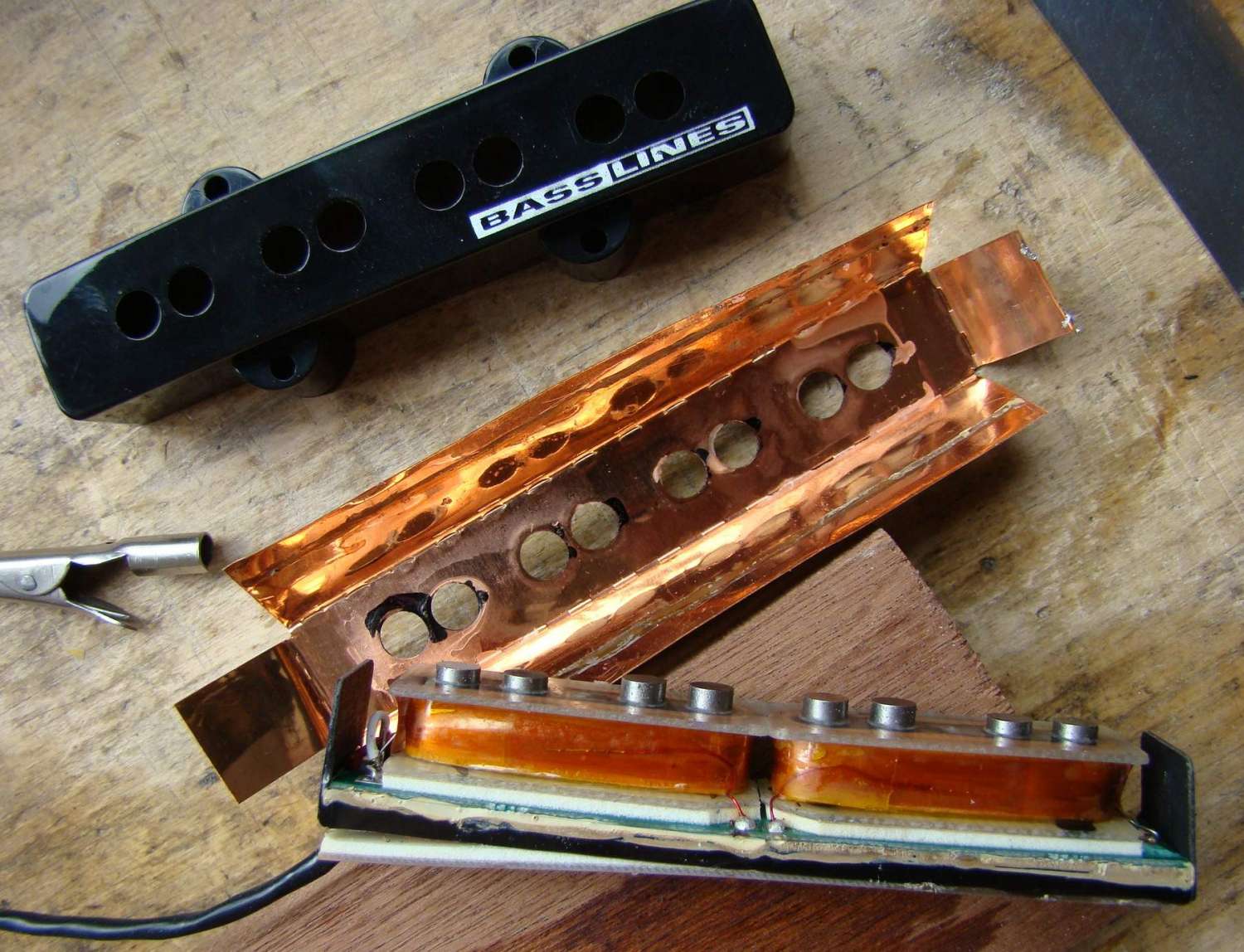

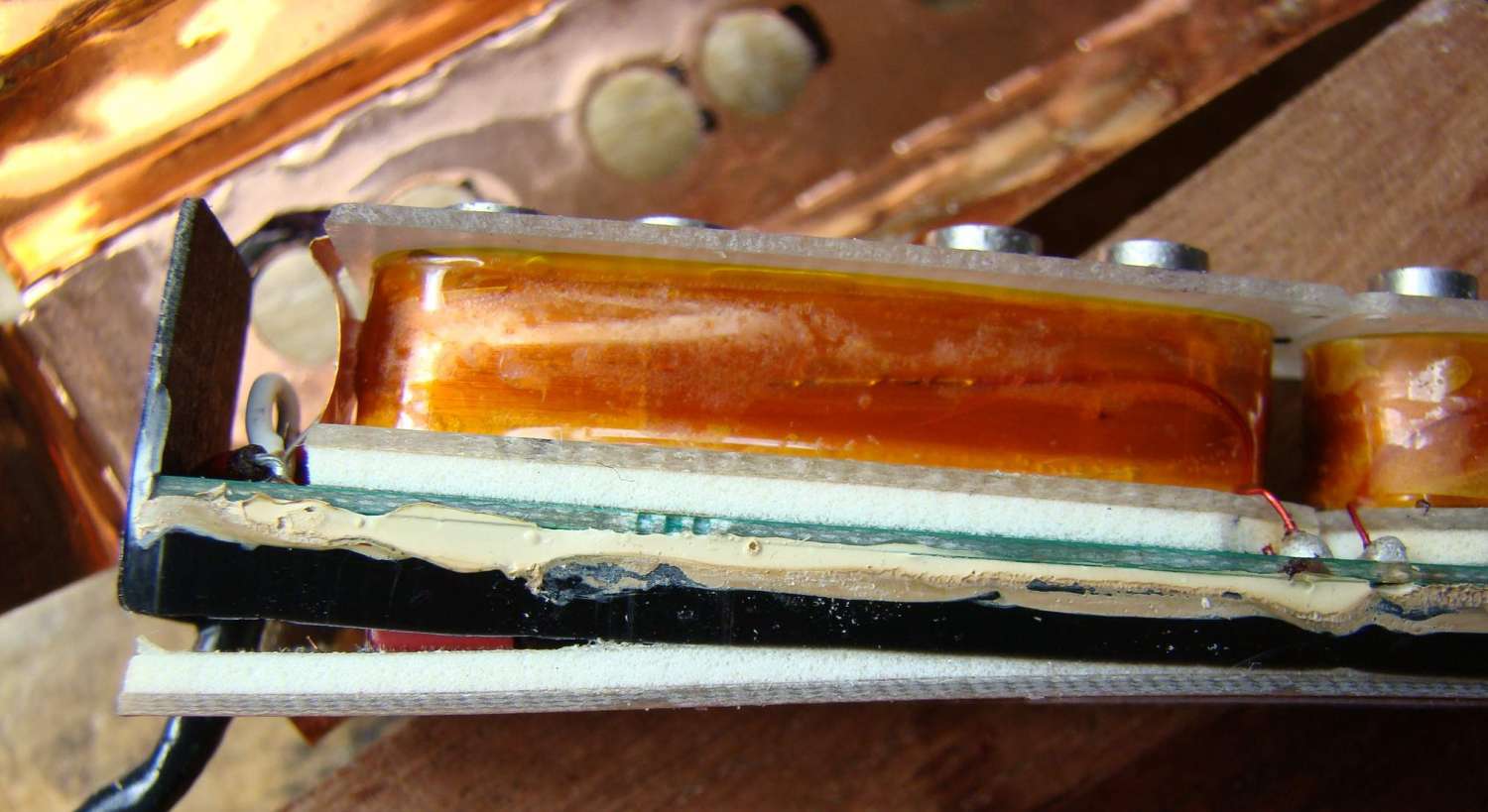

конструкция его такова - на плату приклеиваются 2 катушки, с обратной стороны платы преамп. в крышечку вкладывается экран из медной фольги, потом туда опускается звукосниматель в сборе, и всё это заливается какой то мастикой. поскольку плата вырезана впритык, мастика внутрь звукоснимателя не проникает, и приклеивается к фольге только по периметру. в общем с нагревом всё это очень легко разъединяется. всё что я там увидел представлено на фото. проблема оказалась в том, что у больной катушки была действительно холодная пайка. сперва она не прозванивалась тестером, а потом я щупом потыкал, она и ожила. ну я естественно все пайки на катушках пропаял для пущей важности. преамп вскрывать не стал - пусть живёт.

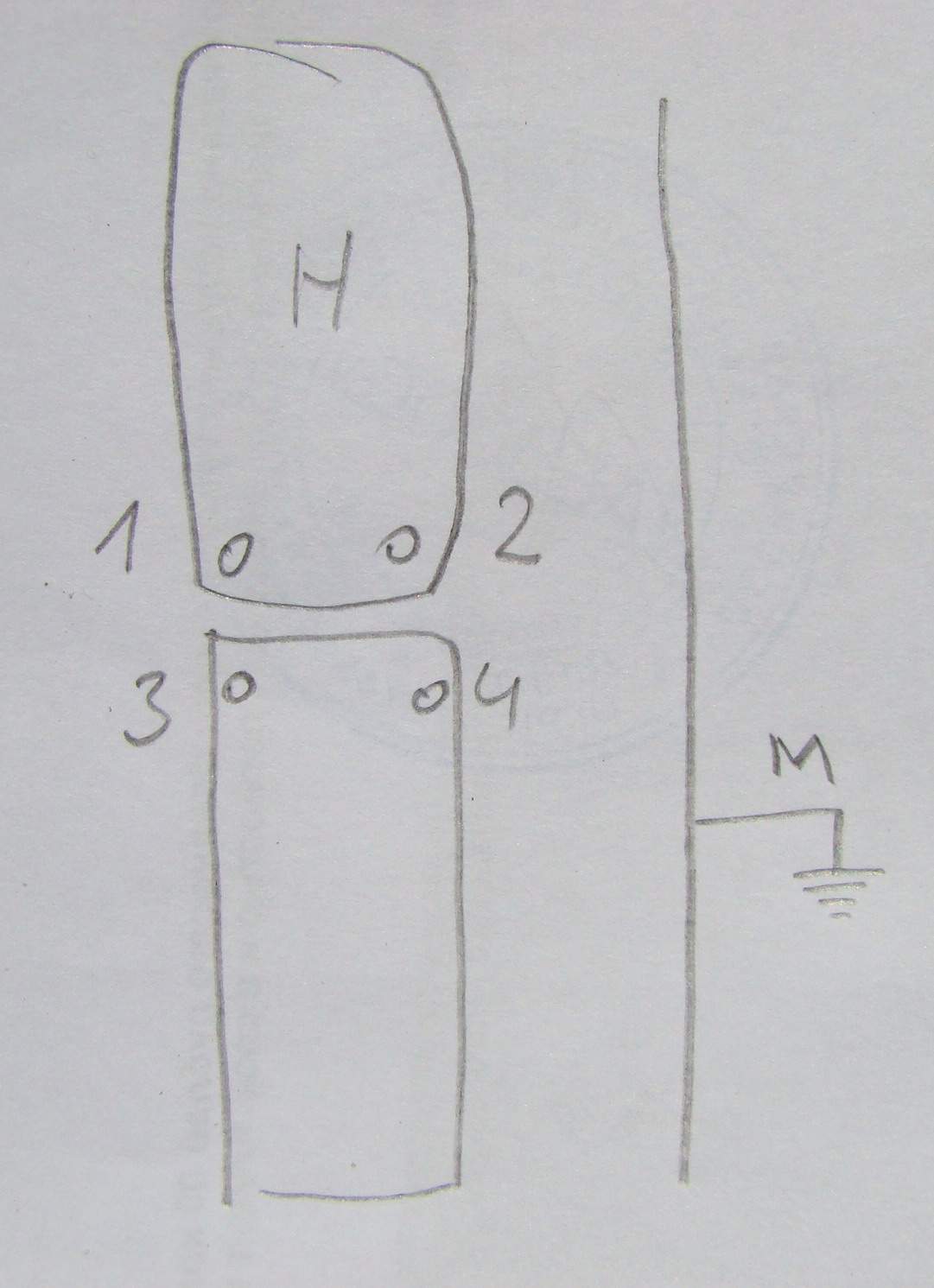

ради спортивного интереса промерил сопротивления на катушках .на картинке схематично изобразил катушки с номерами выводов и экран, он помечен бувой М.
1-2 - 2,58
1-3 - 2,53
1-4 - 0,02
1-М - 2,59
2-3 - 5,06
2-4 - 2,58
2-М - 0,01
3-4 - 2,53
3-М - 5,06
4-М - 2,60.
