Re: Распайка Хамбакеров на пятипозиционном свитче
« Ответ #15 : Января 20, 2012, 18:10:31 »
Спасибо большое за помощь, завтра куплю тумблеры и буду паять.

Оффлайн kill9

  • Частый посетитель
  • **
  • Сообщений: 173
  • Зарегистрированный
Re: Распайка Хамбакеров на пятипозиционном свитче
« Ответ #16 : Января 20, 2012, 19:49:47 »
AADAAD, Успехов :)

Оффлайн pyaniymaster

  • Частый посетитель
  • **
  • Сообщений: 161
Re: Распайка Хамбакеров на пятипозиционном свитче
« Ответ #17 : Февраля 08, 2012, 16:15:48 »
И всё таки, может выйдет? Покумекал я тут, и нарисовал схемку.. Немного не логичный ход - перклюк переключает не выход, а конект на землю. На выходных попробую запаять.. Интересует момент,. Ничего что на выходе постоянно будут болтаЦа незамкнутые хэмы?

Оффлайн AADAAD Автор темы

  • Частый посетитель
  • **
  • Сообщений: 110
Re: Распайка Хамбакеров на пятипозиционном свитче
« Ответ #18 : Февраля 08, 2012, 19:31:27 »
Цитата: pyaniymaster от Февраля 08, 2012, 16:15:48
И всё таки, может выйдет? Покумекал я тут, и нарисовал схемку.. Немного не логичный ход - перклюк переключает не выход, а конект на землю. На выходных попробую запаять.. Интересует момент,. Ничего что на выходе постоянно будут болтаЦа незамкнутые хэмы?
То есть если я правильно понял то мы не подключаем а наоборот отключаем датчики?

Оффлайн pyaniymaster

  • Частый посетитель
  • **
  • Сообщений: 161
Re: Распайка Хамбакеров на пятипозиционном свитче
« Ответ #19 : Февраля 09, 2012, 08:16:16 »
Ну в общем они сразу оба подключенны но не заземлены.. и подрубая землю на разные концы получается схема (должна получиЦа)

Оффлайн AADAAD Автор темы

  • Частый посетитель
  • **
  • Сообщений: 110
Re: Распайка Хамбакеров на пятипозиционном свитче
« Ответ #20 : Февраля 09, 2012, 09:06:01 »
Цитата: pyaniymaster от Февраля 09, 2012, 08:16:16
Ну в общем они сразу оба подключенны но не заземлены.. и подрубая землю на разные концы получается схема (должна получиЦа)
Что то я не пойму, по идее в положении один ты вешаешь на землю отсечку если я правильно понял, т.е. у тебя работает сингл, в положении два на земле сингл, и оба хамбакера, т.е. не работает ничего , и далее по списку... или я не правильно понял?

Оффлайн DenRec

  • Эксперт
  • *****
  • Сообщений: 1501
Re: Распайка Хамбакеров на пятипозиционном свитче
« Ответ #21 : Февраля 09, 2012, 10:53:07 »
Цитата: pyaniymaster от Февраля 09, 2012, 08:16:16
Ну в общем они сразу оба подключенны но не заземлены.. и подрубая землю на разные концы получается схема (должна получиЦа)
сможешь схему изобразить как и чего паять???...если б для димарцио так вообще было бы хорошо....

Оффлайн pyaniymaster

  • Частый посетитель
  • **
  • Сообщений: 161
Re: Распайка Хамбакеров на пятипозиционном свитче
« Ответ #22 : Февраля 11, 2012, 20:57:33 »
Ну вот печалька.. Схема не рабочая,. только спаяв разобрался в недочёте.. на позициях 2,3,4 идёт шунтирование обоих хэмов на землю.. Надо подумать ещё..

... и добавил:

Корче... Сколько голову неломал полны спектр не выходит.. Но,. ведь был у меня Ibanez S320 с пятипозиционником и двумя хэмами.. И штрудирование восемсот тысяч часов гугла нашёл ответ,. звучит он так: 3PS1SC5 Это part number ибцового переклюка. Кто его надйёт - тому и будет счастье :) А мне походу придёЦа ограничиЦа 3 позиционником и пушпулом. Удачи ;)
« Последнее редактирование: Февраля 11, 2012, 21:30:18 от pyaniymaster »

Оффлайн AADAAD Автор темы

  • Частый посетитель
  • **
  • Сообщений: 110
Re: Распайка Хамбакеров на пятипозиционном свитче
« Ответ #23 : Февраля 12, 2012, 11:11:54 »
Цитата: pyaniymaster от Февраля 11, 2012, 20:57:33
Ну вот печалька.. Схема не рабочая,. только спаяв разобрался в недочёте.. на позициях 2,3,4 идёт шунтирование обоих хэмов на землю.. Надо подумать ещё..

... и добавил:

Корче... Сколько голову неломал полны спектр не выходит.. Но,. ведь был у меня Ibanez S320 с пятипозиционником и двумя хэмами.. И штрудирование восемсот тысяч часов гугла нашёл ответ,. звучит он так: 3PS1SC5 Это part number ибцового переклюка. Кто его надйёт - тому и будет счастье :) А мне походу придёЦа ограничиЦа 3 позиционником и пушпулом. Удачи ;)
Ну собственно я писал выше что начиная с положения два ничего не работает...
Я спаял на первый контакт один хамб на второй второй, плюс тумблер на отсечку обоих, плюс тумблер на фазу-противофазу на нэковый датчик, в итоге получается примерно то что хотел...

Оффлайн Ringman

  • Ветеран форума
  • ******
  • Сообщений: 4057
упс
« Ответ #24 : Февраля 12, 2012, 11:56:03 »
упс
« Последнее редактирование: Января 15, 2015, 18:38:37 от Ringman »

Оффлайн login83

  • Завсегдатай
  • ***
  • Сообщений: 464
Re: Распайка Хамбакеров на пятипозиционном свитче
« Ответ #25 : Февраля 20, 2012, 12:35:15 »
3PS1SC5 можно заказать ближе - на buyibanez.ru ))
http://buyibanez.ru/index.php/ibanez-guitarparts/446-ibanez-switches

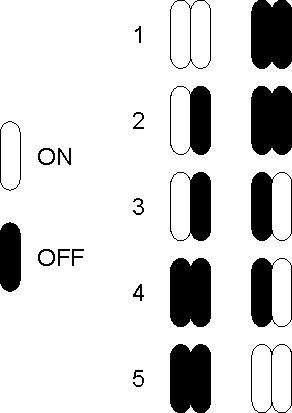

Чтобы не создавать новую тему, спрошу здесь, может кто знает..Раз здесь тема коснулась этого ибанезовского переключателя. Есть Ibanez и два Dimarzio, распайка в данный момент на гитаре такая, как на картинке ниже.

То есть сейчас имеем:
1 - Bridge
2 - Neck & Bridge (Inside Coils)
3 - Neck & Bridge
4 - Neck (Parallel)
5 - Neck

Вопрос в том, можно ли с помощью этого переключателя сделать следующую комбинацию ?
1 - Bridge
2 - Neck & Bridge (Outside Coils) (то есть те катушки, которые белым цветом в поз.2 на картинке)
3 - Neck & Bridge
4 - Neck & Bridge (Inside Coils) (те катушки, которые красным цветом в поз.2 на картинке)
5 - Neck

Буду признателен, если кто скажет какие еще комбинации с ним возможны :good:
« Последнее редактирование: Февраля 20, 2012, 12:37:28 от login83 »

Оффлайн kill9

  • Частый посетитель
  • **
  • Сообщений: 173
  • Зарегистрированный
Re: Распайка Хамбакеров на пятипозиционном свитче
« Ответ #26 : Февраля 20, 2012, 14:01:19 »
login83, Такую распайку, как ты хочешь, на таком свиче не сделаешь. надо Dimarzio Megaswitch :о) на нем хоть черта лысого сделаешь :о)

Оффлайн login83

  • Завсегдатай
  • ***
  • Сообщений: 464
Re: Распайка Хамбакеров на пятипозиционном свитче
« Ответ #27 : Февраля 20, 2012, 14:04:19 »
kill9, спасибо, про Dimarzio Multipole Switch знаю, но пока посмотрю какие варианты можно без него намутить ;)

Оффлайн kill9

  • Частый посетитель
  • **
  • Сообщений: 173
  • Зарегистрированный
Re: Распайка Хамбакеров на пятипозиционном свитче
« Ответ #28 : Февраля 20, 2012, 14:12:43 »
login83, Если честно, то вариантов не очень много. стандартный свитч на 5 позиций имеет 2 независимых группы контактов по 4 контакта в каждой. 1 контакт - горячий, то есть он всегда контактирует с одним или двумя контактами в группе. Все мои попытки намутить оригинальную схему сводились к тем что уже есть на сайтах димарцио или сеймур дункана :о) Цитируя классиков - все уже украли до нас :о)

Оффлайн Kurai

  • Новичок
  • *
  • Сообщений: 2
Re: Распайка Хамбакеров на пятипозиционном свитче
« Ответ #29 : Мая 30, 2013, 02:49:54 »
Ребята, а есть идеи как на такой переключатель распаять такую схему?
http://www.seymourduncan.ru/new/s/3sings1vol2tone1switch_mod2.jpg
