Автор Тема: Распайка звучков на телеке - советы приветствуються.  (Прочитано 1266 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Dr.Hofmann Автор темы

  • Новичок
  • *
  • Сообщений: 16
  • GuitarPlayer.Ru fan!
Распайка звучков на телеке - советы приветствуються.
« : Февраля 24, 2015, 12:13:14 »
Всем привет!
Тк нет опыта в пайке гитар - я очень плохо разбираюсь в схемах приложенных к звукоснимателям.
Пожалуйста подскажите правильную спайку по моим фоткам - на пальцах что куда.
Дано, Гитара Squier Telecaster Vibe 50's - два датчика - нековый Seymour Duncan Antiquty - в виде сингла, - бриджевый Dimarzio Super Distortion T - хамбакер - в формате сингла.
Вопрос куда что припаивать?
Подскажите пожалуйста если был опыт в данном вопросе.
Спасибо!





Оффлайн Fentone

  • Частый посетитель
  • **
  • Сообщений: 219
Re: Распайка звучков на телеке - советы приветствуються.
« Ответ #1 : Февраля 24, 2015, 18:13:57 »
Попробуй сигнальный провод сингла припаять на место обрезанного белого провода на переключателе (экран на корпус переключателя). С хамбекера красный на место желтого на переключателе, экран и зеленый на корпус переключателя, белый и черный соеденить между собой и заизолировать.

Оффлайн steeler1889

  • Частый посетитель
  • **
  • Сообщений: 246
  • РОК НА ВЕКА !!!
Re: Распайка звучков на телеке - советы приветствуються.
« Ответ #2 : Февраля 25, 2015, 06:33:27 »

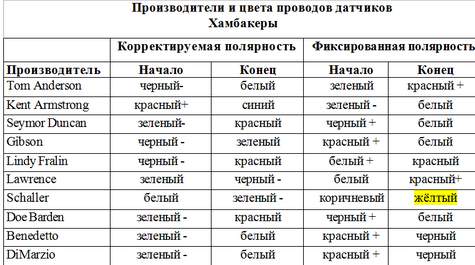

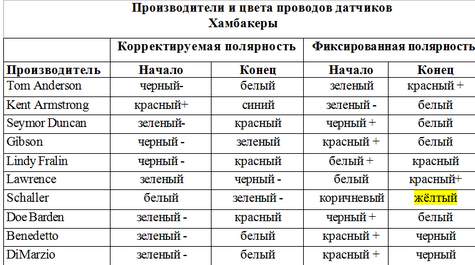

Как бы вот так......



« Последнее редактирование: Февраля 25, 2015, 08:54:21 от steeler1889 »

Оффлайн Dr.Hofmann Автор темы

  • Новичок
  • *
  • Сообщений: 16
  • GuitarPlayer.Ru fan!
Re: Распайка звучков на телеке - советы приветствуються.
« Ответ #3 : Февраля 25, 2015, 06:52:17 »
Цитировать
Как бы вот так......

Цитировать
белый и черный соеденить между собой и заизолировать.

- Вот это немного противоречит вашей схеме.
- Цвета другие на картинке путаюсь.

Оффлайн steeler1889

  • Частый посетитель
  • **
  • Сообщений: 246
  • РОК НА ВЕКА !!!
Re: Распайка звучков на телеке - советы приветствуються.
« Ответ #4 : Февраля 25, 2015, 08:56:49 »
ТАМ все чем могу помочь.

Оффлайн Dr.Hofmann Автор темы

  • Новичок
  • *
  • Сообщений: 16
  • GuitarPlayer.Ru fan!
Re: Распайка звучков на телеке - советы приветствуються.
« Ответ #5 : Февраля 25, 2015, 13:34:24 »
Цитировать
ТАМ все чем могу помочь.
Комрад по пути,  расстояние от струн до поверхности звукоснимателя сколько примерно должно быть - в моем случае для сингла и хамбакера на телекастере?

... и добавил:

Все большое спасибо комрады!
Вчера запаял вроде норм звук устраивает - инструмент собран!
« Последнее редактирование: Февраля 26, 2015, 06:14:37 от Dr.Hofmann »

Оффлайн TroJan

  • Частый посетитель
  • **
  • Сообщений: 152
  • Все приходяще, а музыка вечна
Re: Распайка звучков на телеке - советы приветствуються.
« Ответ #6 : Марта 03, 2015, 11:56:18 »
Расстояние для сигнла и для хамбакера будет скорее всего различным, ведь выходной сигнал по мощности у них различается. Кстати сам являюсь владельцем телека. Но я выравнивал громкость так, чтоб при переключении с одного датчика на другой громкость не разнилась в разы.
