Ремонт гитары.
« : Января 22, 2013, 20:08:33 »
Имеется старая  гитара времен СССР. Вероятней всего она ремонтировалась: некоторые провода оторваны или отсутствуют.    Подскажите схему пайки элементов (с чистого листа).
Начинка:
звукоуловитель - 3шт.,
переменный резистор - 3шт.,
тумблер (3-х контактный) - 6шт.
Какими проводами лучше паять?
Если нужно что-нибудь уточнить, пишите.




Оффлайн levsha-kzn

  • Ветеран форума
  • ******
  • Сообщений: 5927
    • http://vk.com/levsha_kzn
Re: Ремонт гитары.
« Ответ #1 : Января 22, 2013, 20:45:06 »
Иди на совьет.гитар, там тебе на рабочую поменяют с удовольствием.

Оффлайн ficus1987

  • Эксперт
  • *****
  • Сообщений: 2050
  • Process engineer...
Re: Ремонт гитары.
« Ответ #2 : Января 22, 2013, 22:19:59 »
Походу кто то эту гитару люто возненавидел посредством вырывания потрохов ;D

Оффлайн Kesha

  • Эксперт
  • *****
  • Сообщений: 1562
  • Зарегистрированный
Re: Ремонт гитары.
« Ответ #3 : Января 23, 2013, 09:28:41 »
Цитата: levsha-kzn от Января 22, 2013, 20:45:06
Иди на совьет.гитар, там тебе на рабочую поменяют с удовольствием.

Или просто дадут много добрых советов. Но лучше действительно эту гитару продать на том же "Совиетгитарс" тамошним фанатам.

Оффлайн u-mix

  • Эксперт
  • *****
  • Сообщений: 2908
Re: Ремонт гитары.
« Ответ #4 : Января 23, 2013, 10:38:37 »
...а лучше подарить...стоимость её может быть ниже самой пересылки

Оффлайн ArtOst Автор темы

  • Новичок
  • *
  • Сообщений: 5
  • GuitarPlayer.Ru fan!
Re: Ремонт гитары.
« Ответ #5 : Января 23, 2013, 15:38:43 »
Благодарю за советы :), но я лучше оставлю её себе.
Если у кого есть свободное время,  можете нарисовать (см. рис.) схему? Меня интересует именно разъём pin5, как правильно его подключить?


Оффлайн levsha-kzn

  • Ветеран форума
  • ******
  • Сообщений: 5927
    • http://vk.com/levsha_kzn
Re: Ремонт гитары.
« Ответ #6 : Января 23, 2013, 15:53:42 »

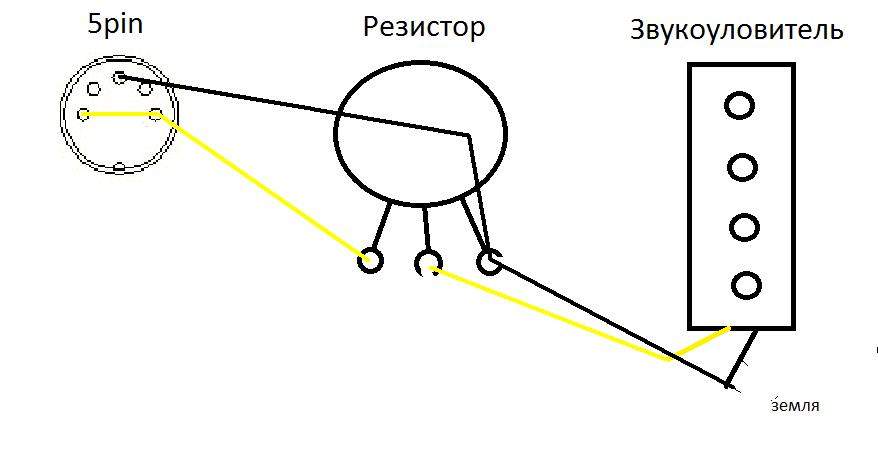

Так вроде

Оффлайн ArtOst Автор темы

  • Новичок
  • *
  • Сообщений: 5
  • GuitarPlayer.Ru fan!
Re: Ремонт гитары.
« Ответ #7 : Января 23, 2013, 16:16:01 »
Благодарствую Левша,  завтра спаяю.

Оффлайн levsha-kzn

  • Ветеран форума
  • ******
  • Сообщений: 5927
    • http://vk.com/levsha_kzn
Re: Ремонт гитары.
« Ответ #8 : Января 23, 2013, 17:34:41 »
Самое тяжелое для меня было нарисовать это в Паинте.

Оффлайн ArtOst Автор темы

  • Новичок
  • *
  • Сообщений: 5
  • GuitarPlayer.Ru fan!
Re: Ремонт гитары.
« Ответ #9 : Января 24, 2013, 17:24:01 »
Спаял, собрал: работает :), только хрипит. Буду искать в чем проблема.
  Все-таки Paint  полезная штука))

Оффлайн Dokadoka

  • Эксперт
  • *****
  • Сообщений: 1531
  • GuitarPlayer.Ru fan!
Re: Ремонт гитары.
« Ответ #10 : Января 24, 2013, 17:42:46 »
Проверь переменный резистор. Проблема скорее всего в нём. Если стоит родной - выбрось, не задумываясь, поставь новый. Цена не убойная, а удовольствия - масса!

Оффлайн ArtOst Автор темы

  • Новичок
  • *
  • Сообщений: 5
  • GuitarPlayer.Ru fan!
Re: Ремонт гитары.
« Ответ #11 : Января 24, 2013, 23:33:24 »
Цитата: Dokadoka от Января 24, 2013, 17:42:46
Проверь переменный резистор. Проблема скорее всего в нём. Если стоит родной - выбрось, не задумываясь, поставь новый. Цена не убойная, а удовольствия - масса!
  В воскресенье поеду на радиорынок, куплю.
