может,  полурифт?


Оффлайн Aviator

  • Опытный
  • ****
  • Сообщений: 957
  • Репутация: +937/-0
может,  полурифт?


Может.
Но это уже не совсем по гитарному...)

Оффлайн ZhukS Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 411
  • Репутация: +122/-0
  • Zhuk guitars

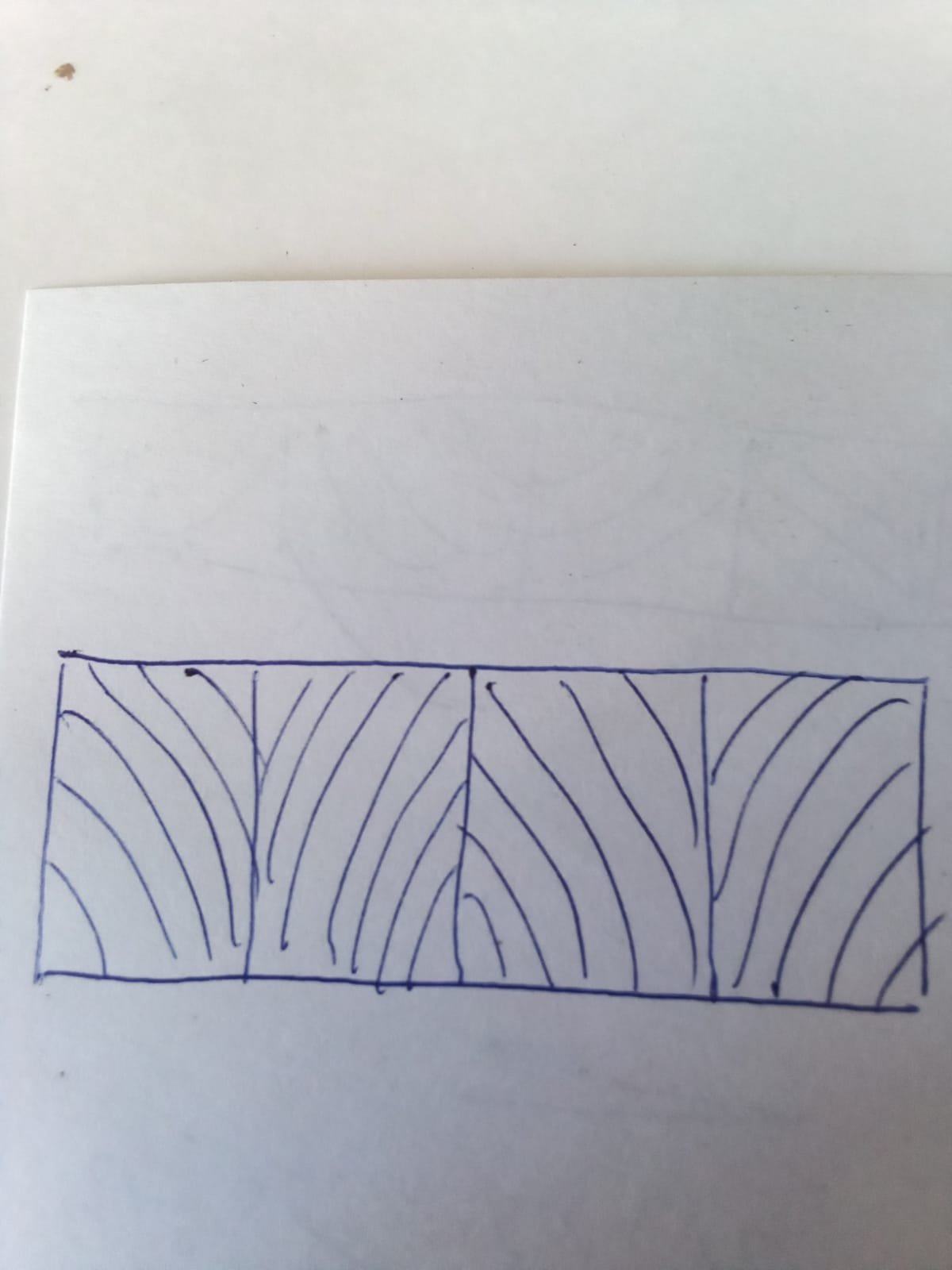

По российской терминологии распил-полурадиальный или рустикальный.Где он располагается видно на рисунке у Aviatorа.В наличии в Вудстоке был именно такой.Поэтому и склейка из четырех частей с таким расположением,дабы минимизировать возможные коробления и кручения.

Оффлайн ZhukS Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 411
  • Репутация: +122/-0
  • Zhuk guitars
Возвращаемся после длительного перерыва.

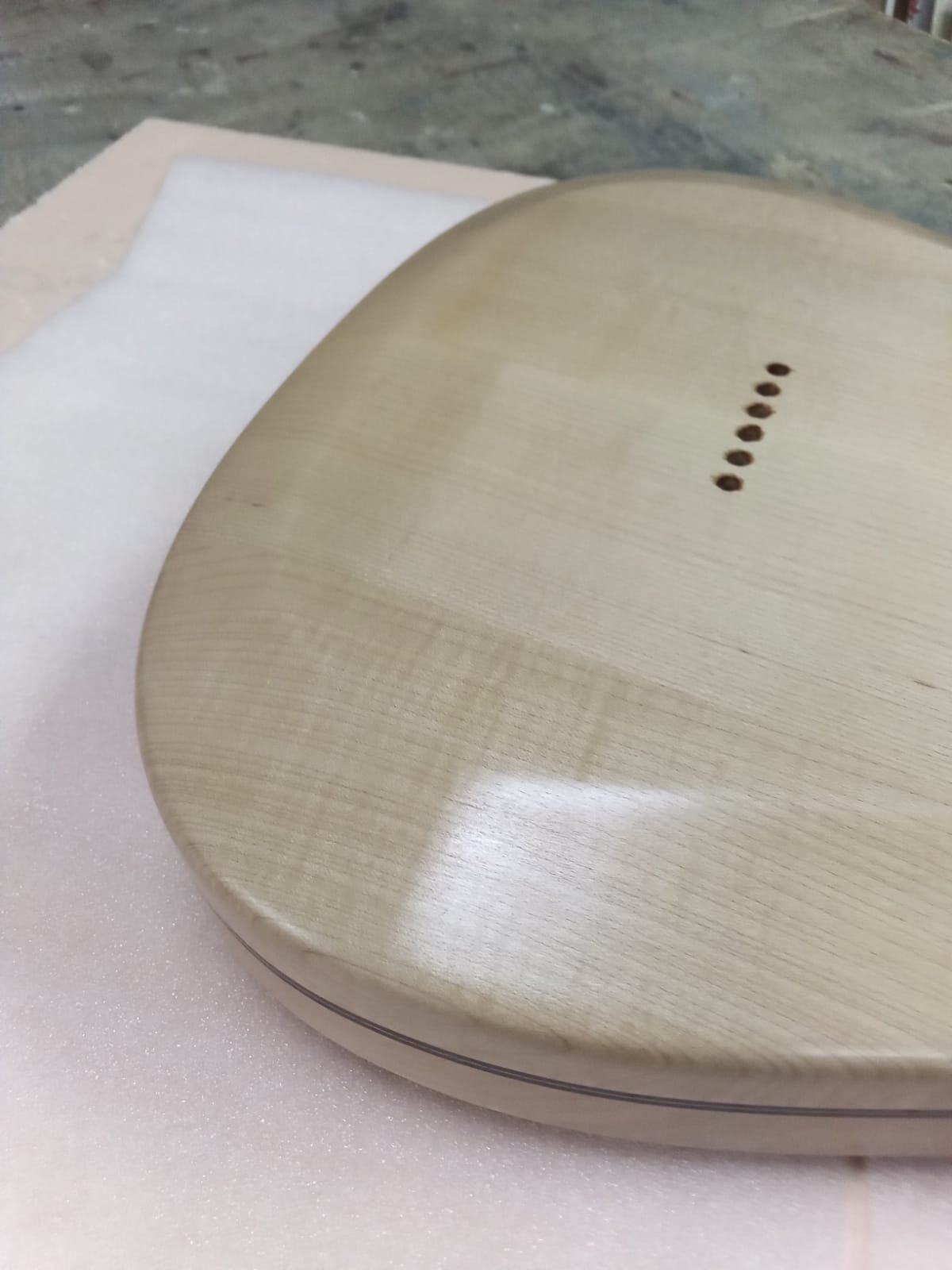

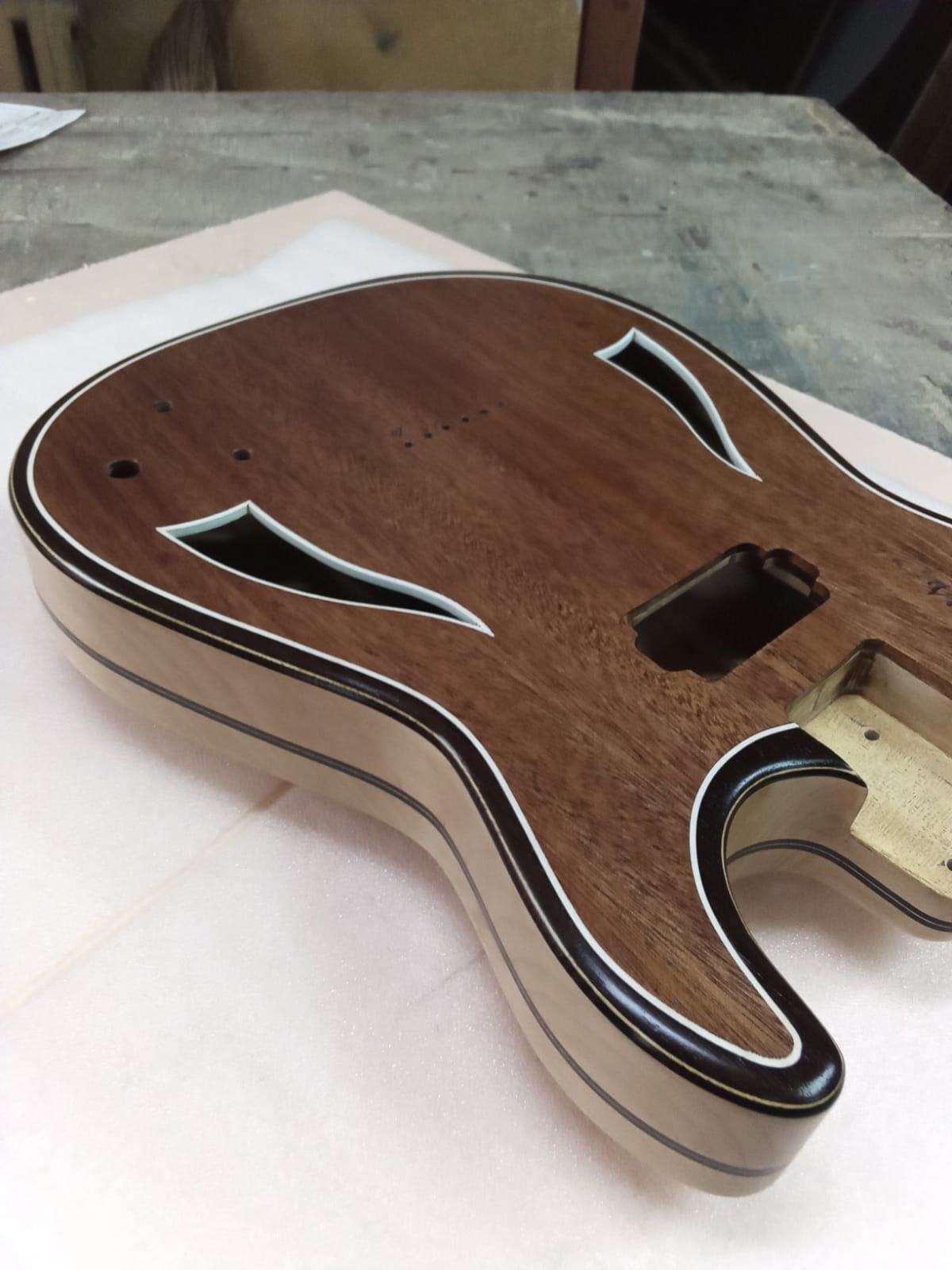

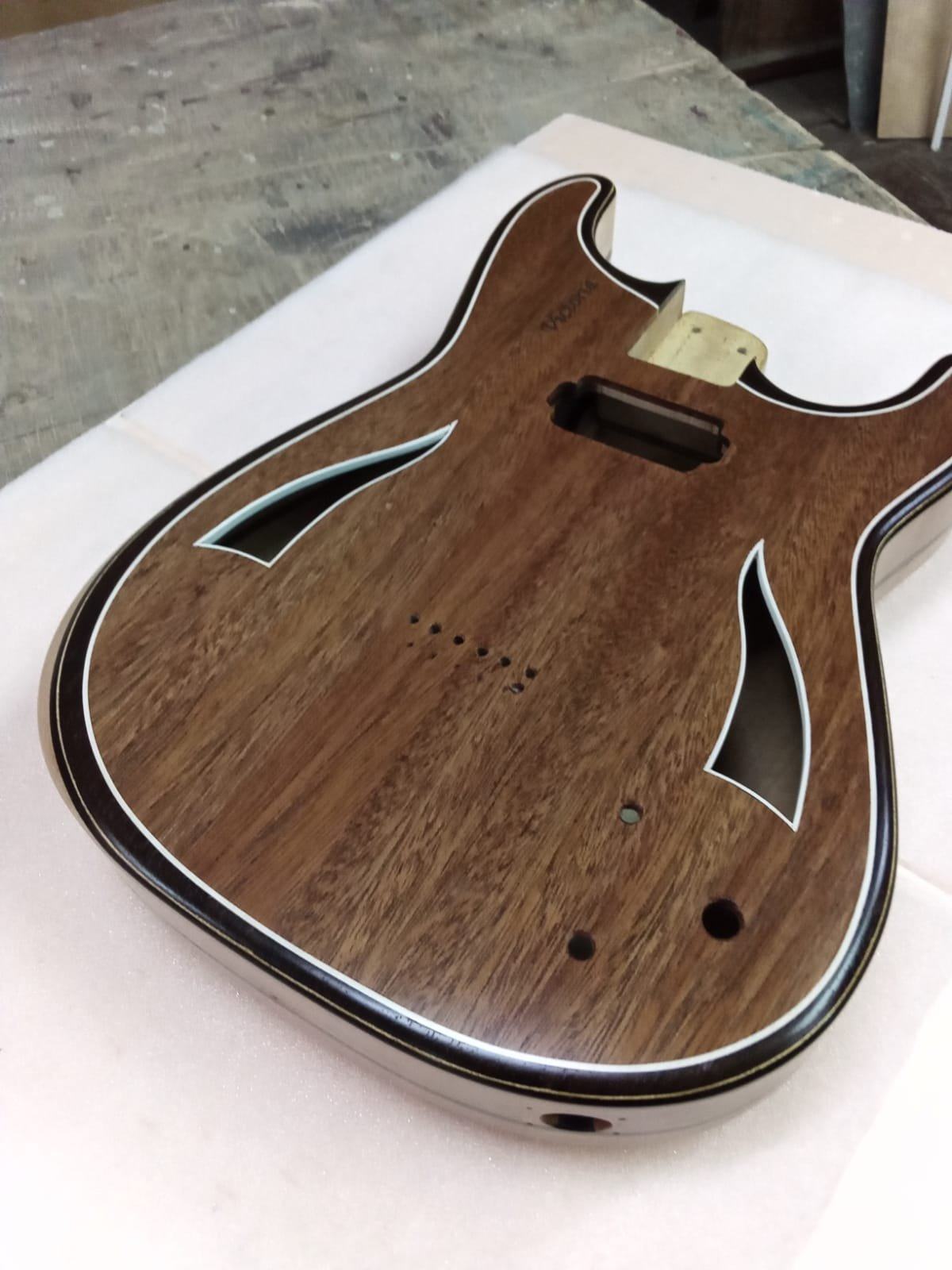

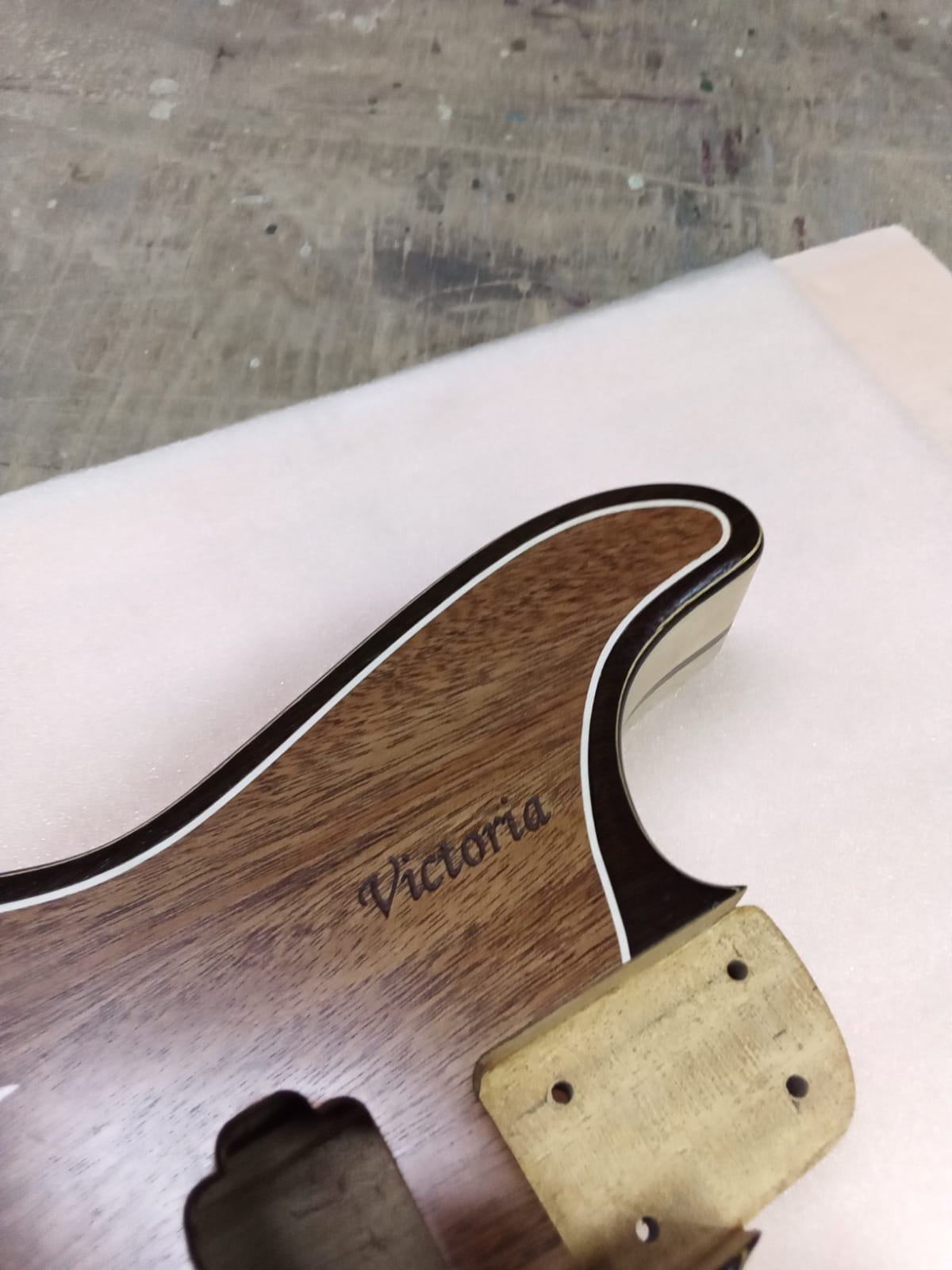

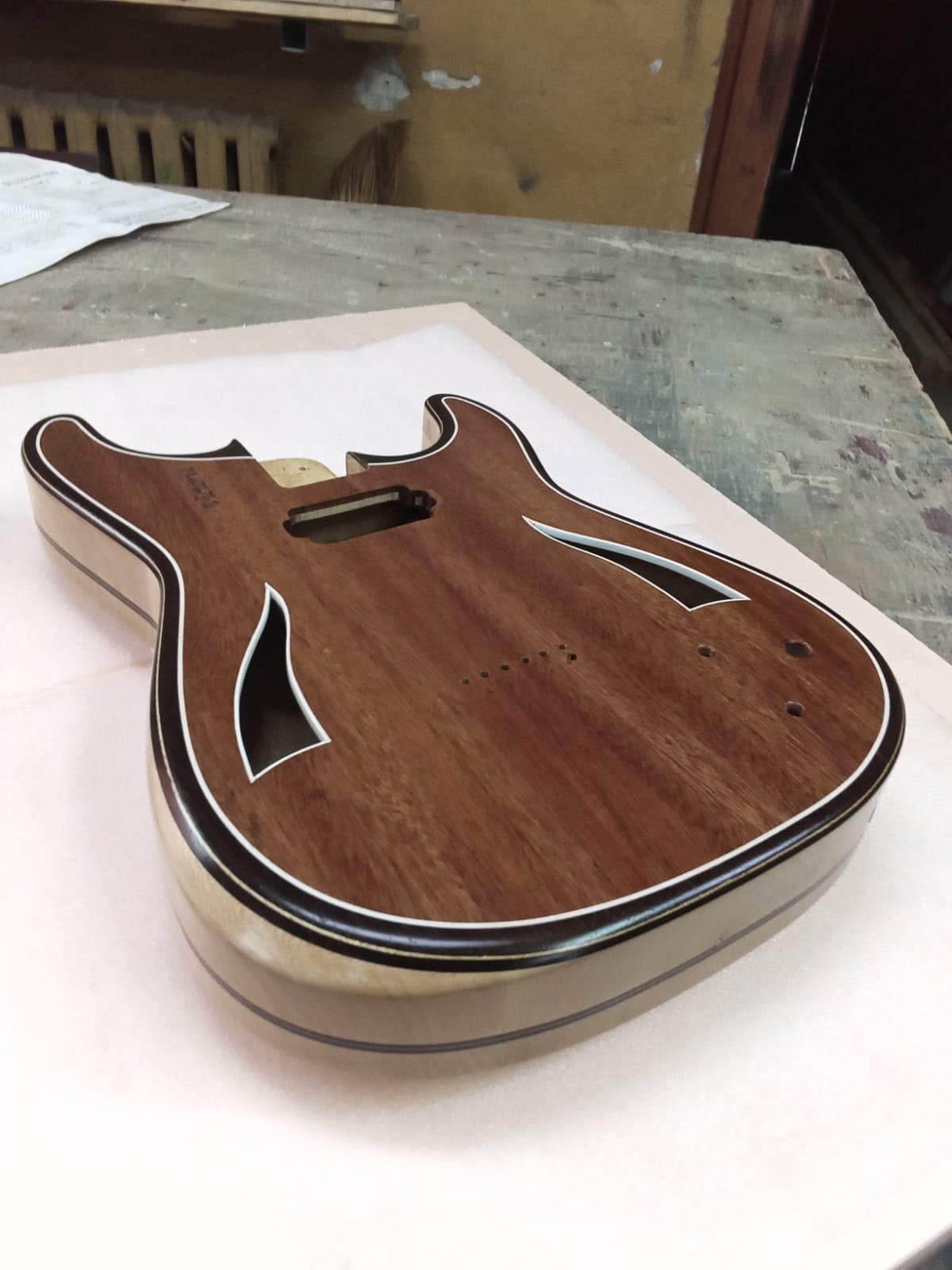

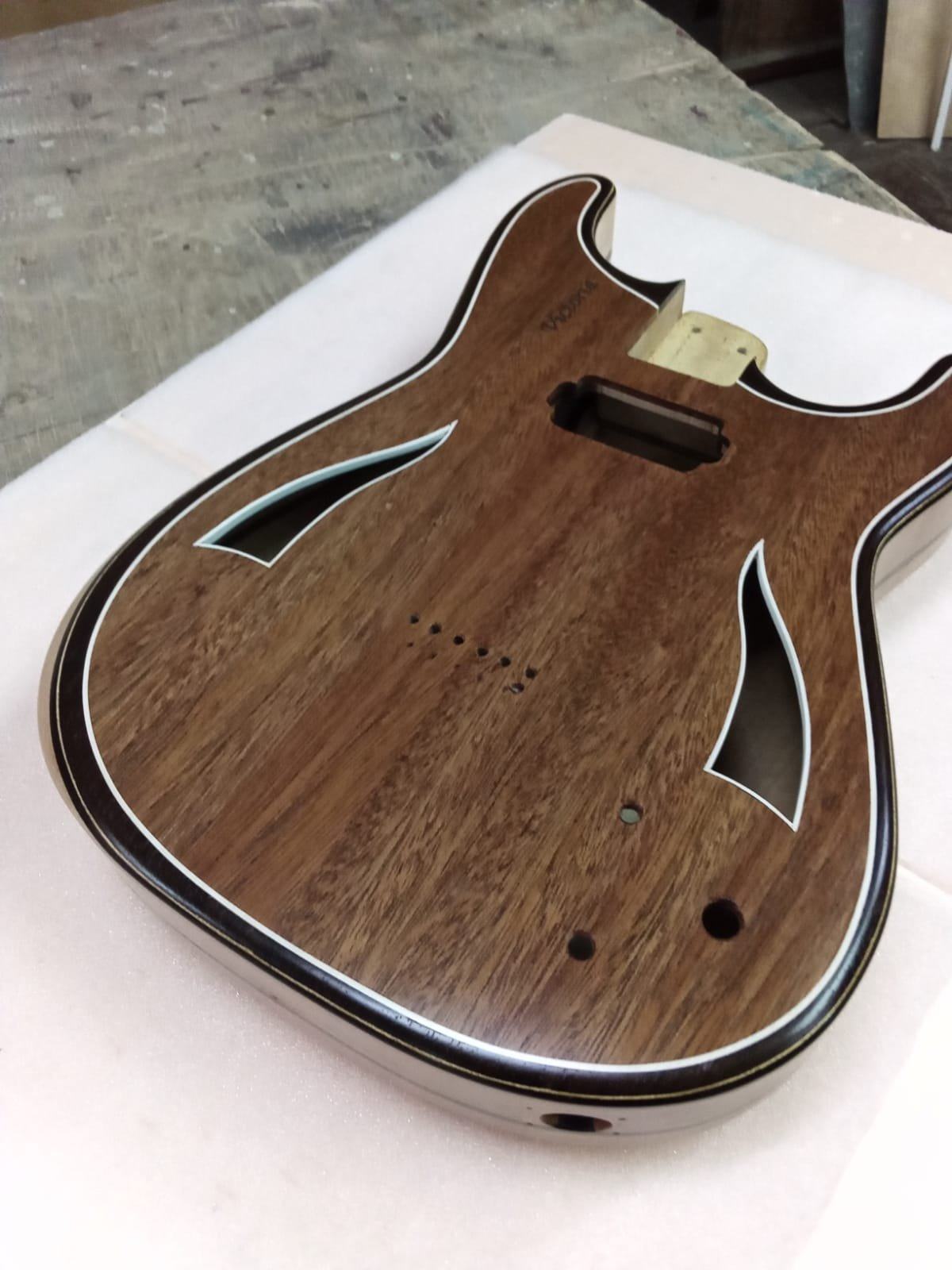

Корпус,точнее верхняя дека после нескольких пробных прокрасов была протонирована бордо-коричневым анилиновым красителем для тканей. Пользуюсь им очень давно и всегда с тем результатом какого хотел достичь.Отделка -датское масло. В целом было нанесено слоев 15-16.Промежуточная шлифовка шкуркой с маслом 1000-1200 и сушка-сутки. Последняя сушка перед полировкой -трое суток. Полировка- шинельное сукно. Результат на фото.
Далее сборка и установка потрохов.
Со звучками определился-пьезо на верхнюю деку-3 таблетки,хамбакер с отсечкой -Vokin Velvet neck ( по рекомендации И.Фокина). Заказал,жду к концу месяца.

Оффлайн Aviator

  • Опытный
  • ****
  • Сообщений: 957
  • Репутация: +937/-0
Подумал, что Фокина на немецкий манер написал по его рекомендации... :pozor: ;D

Оффлайн ZhukS Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 411
  • Репутация: +122/-0
  • Zhuk guitars

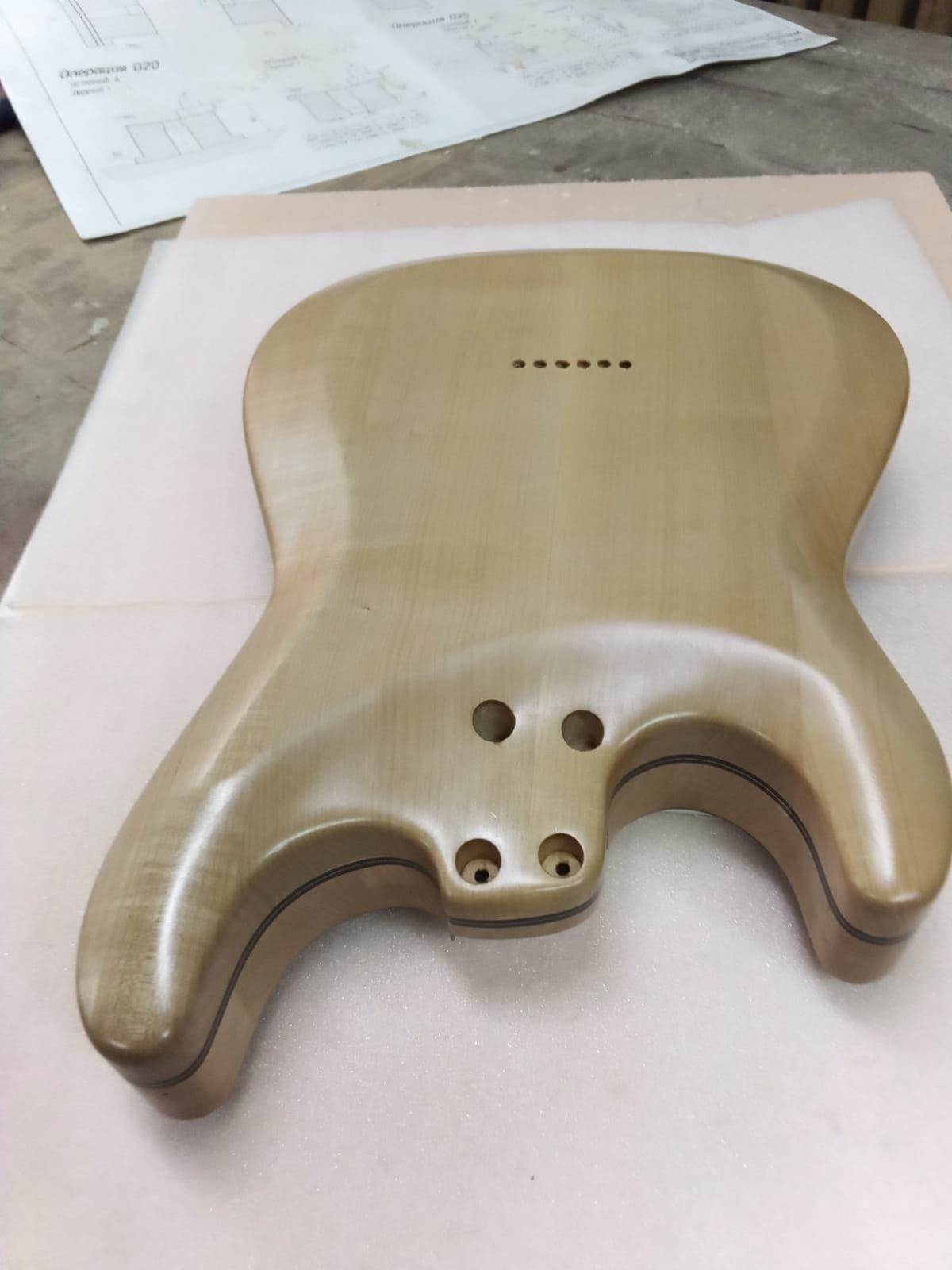

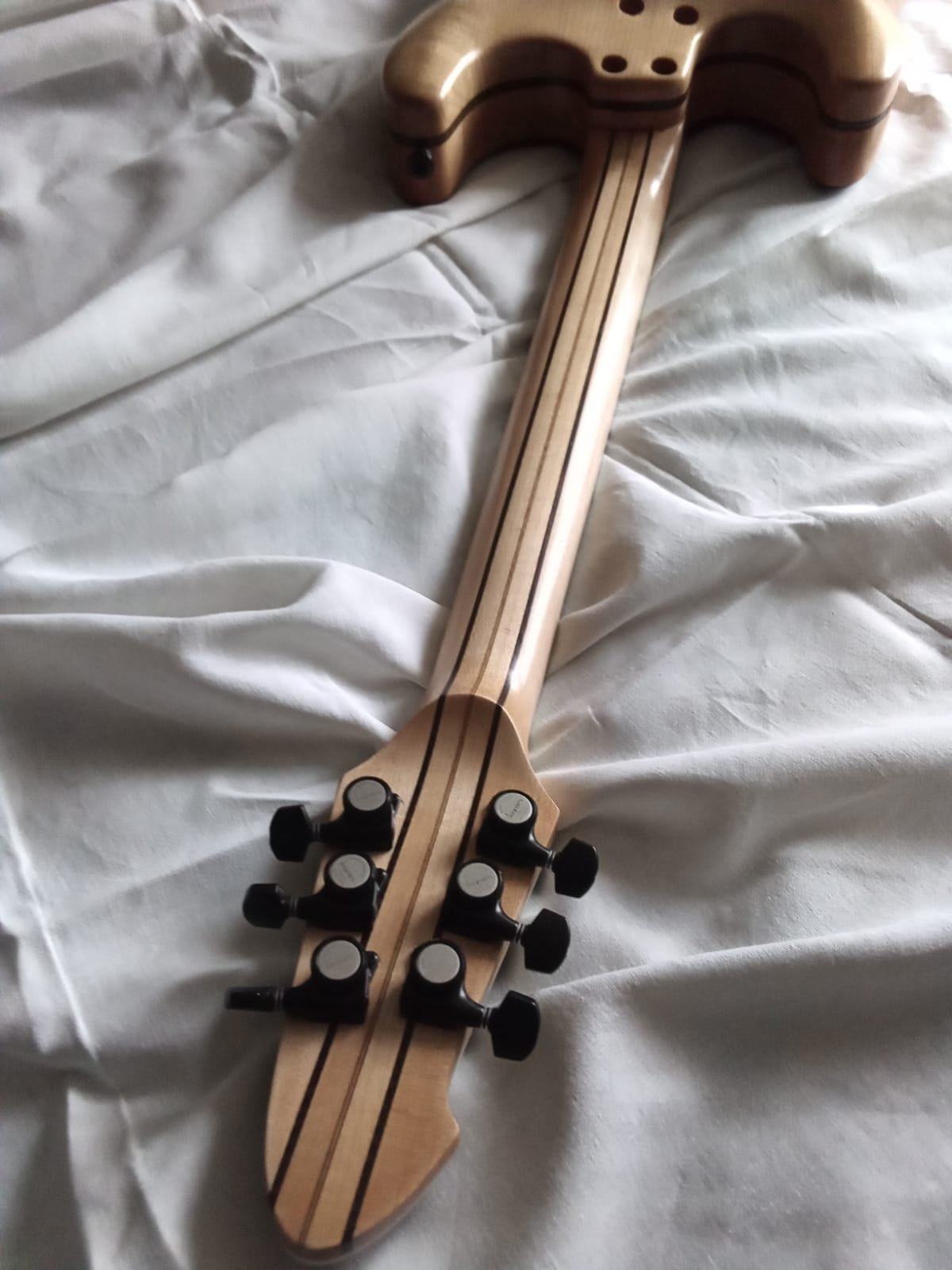

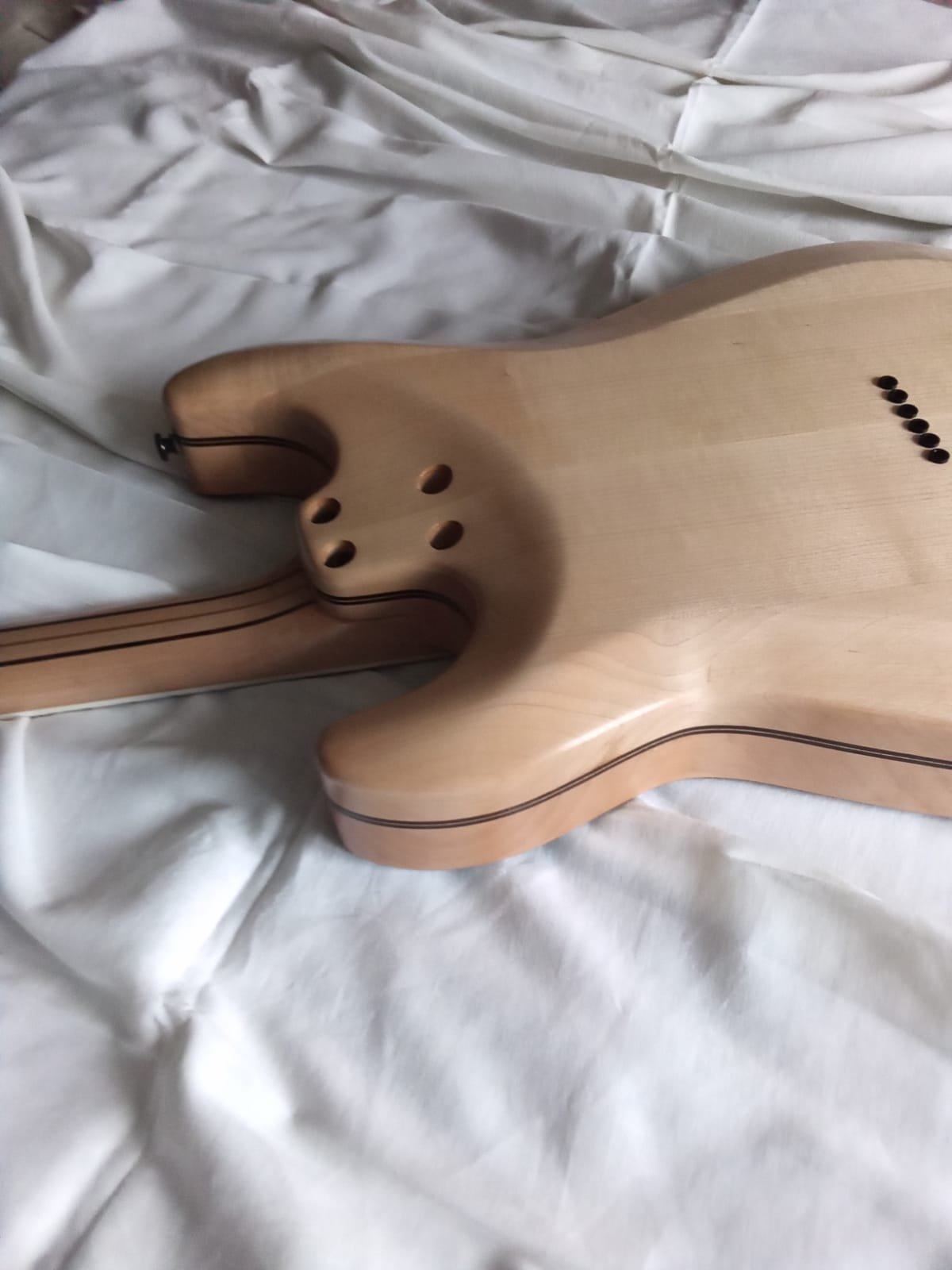

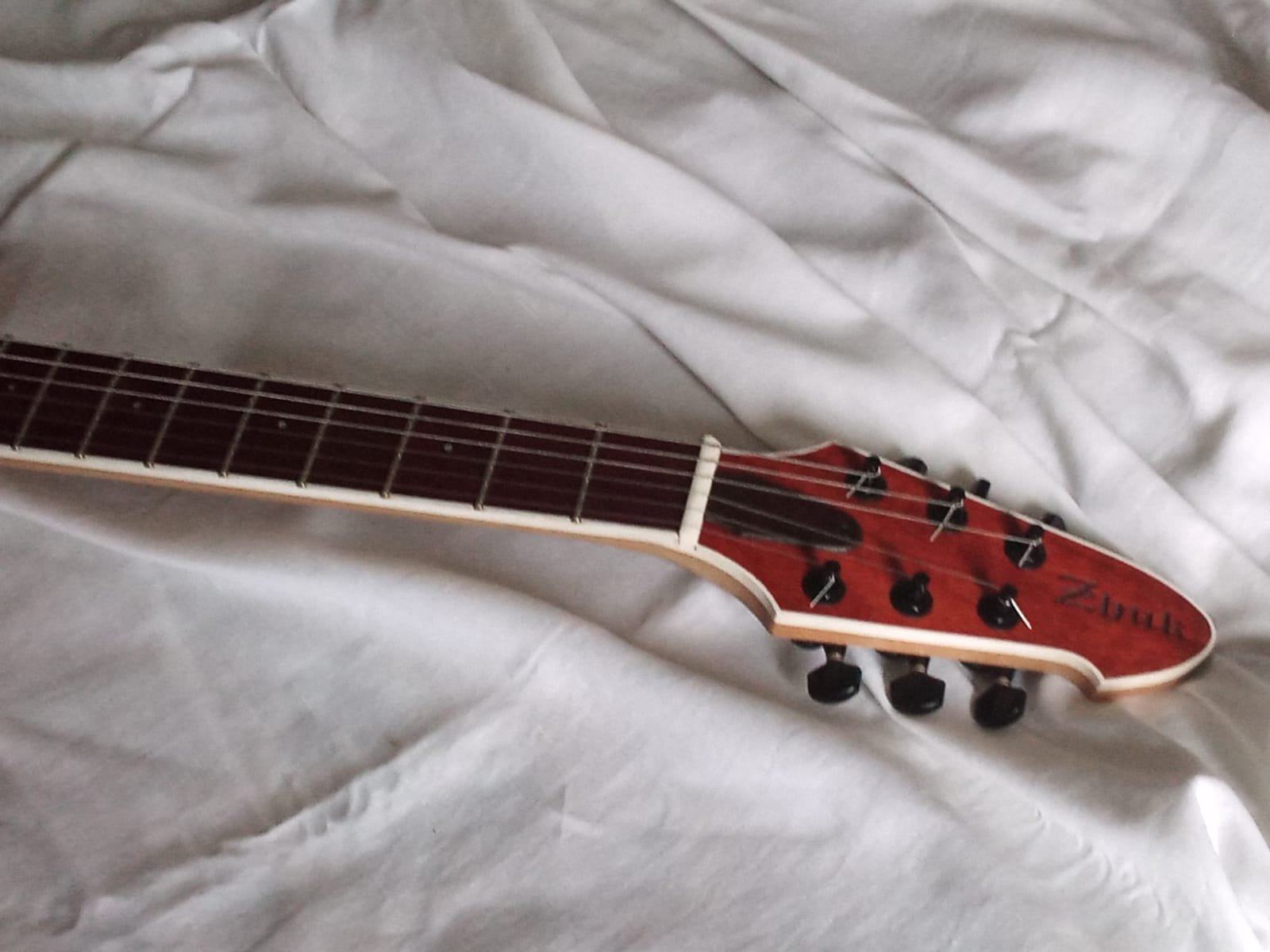

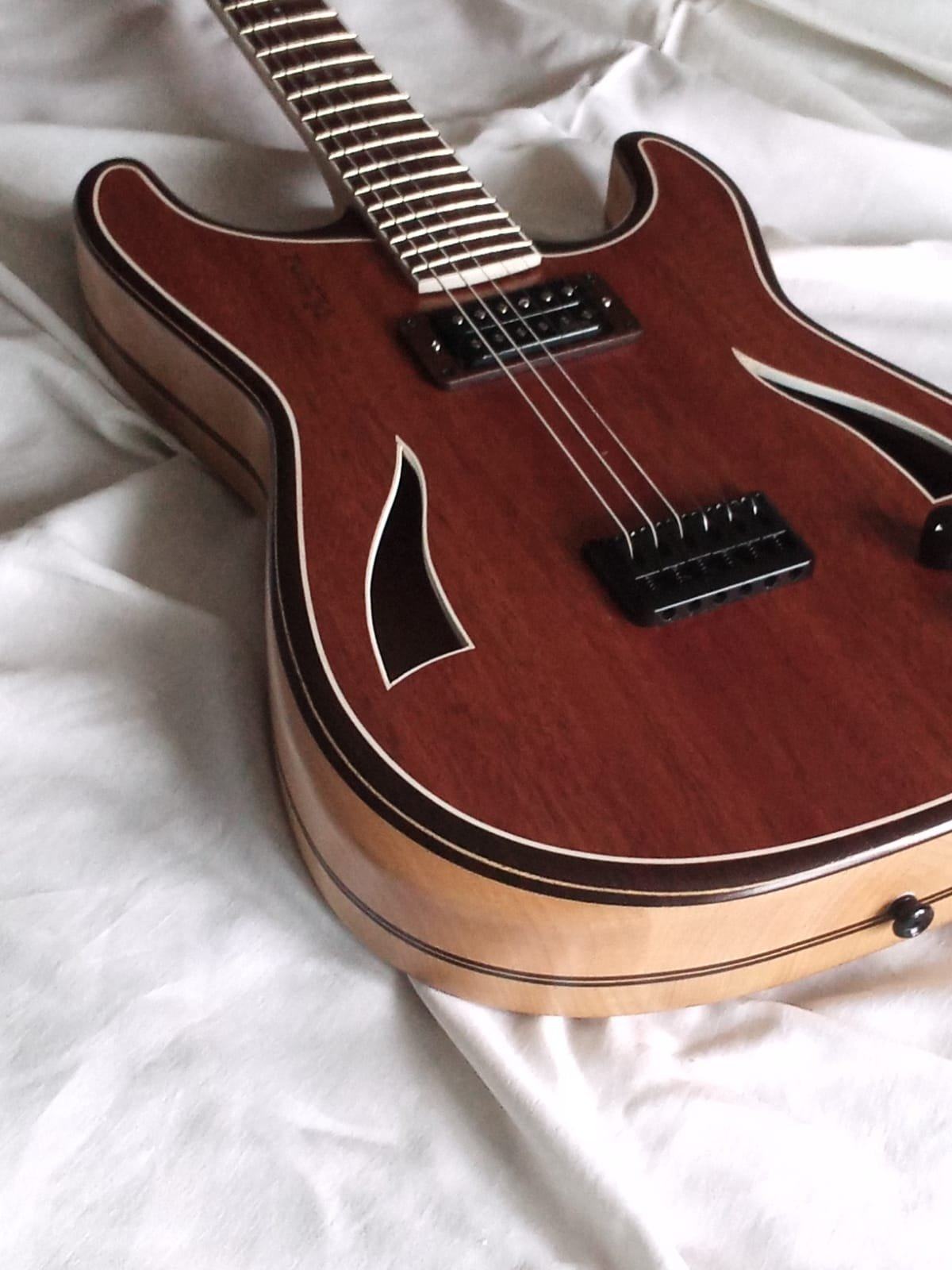

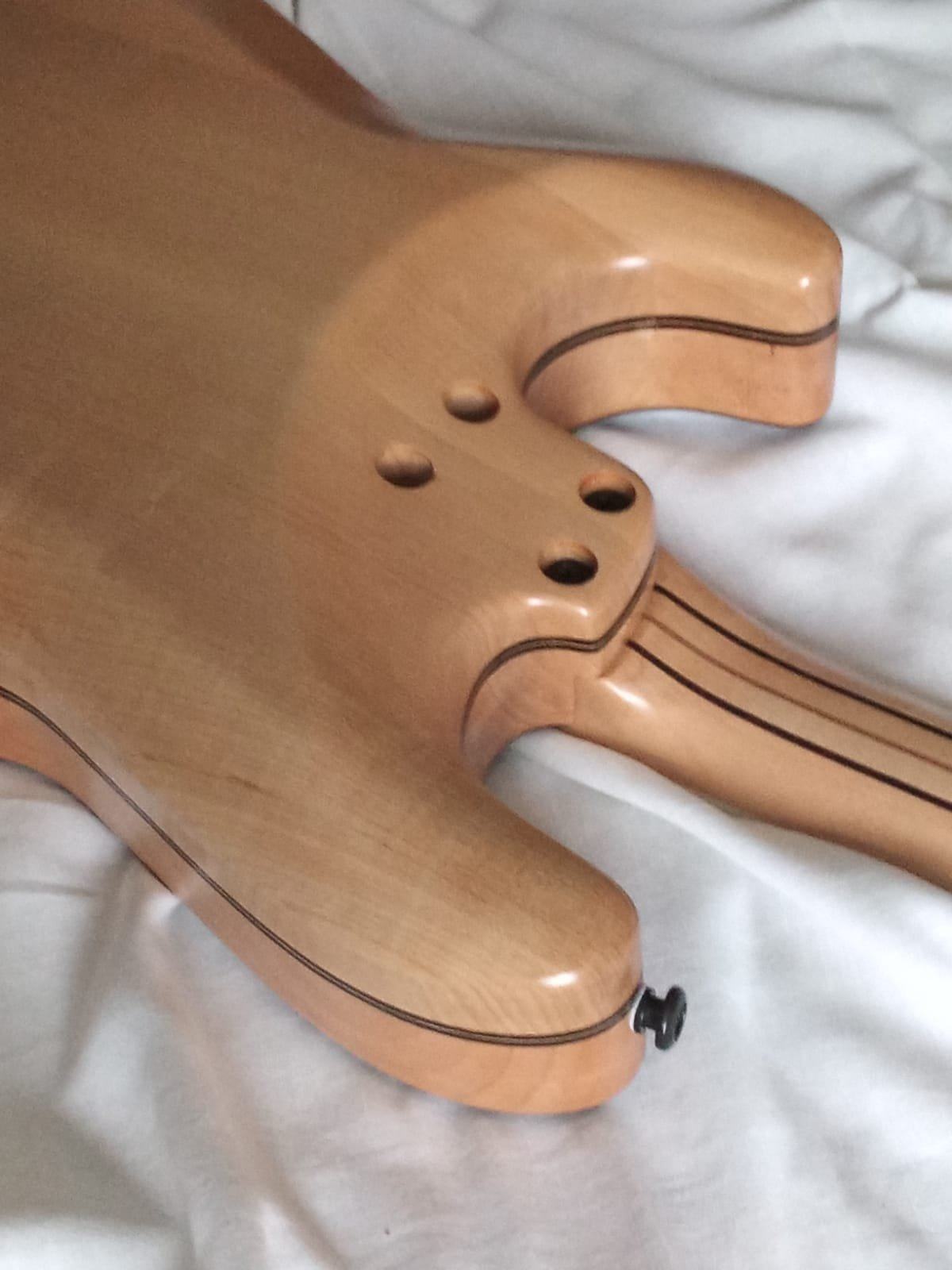

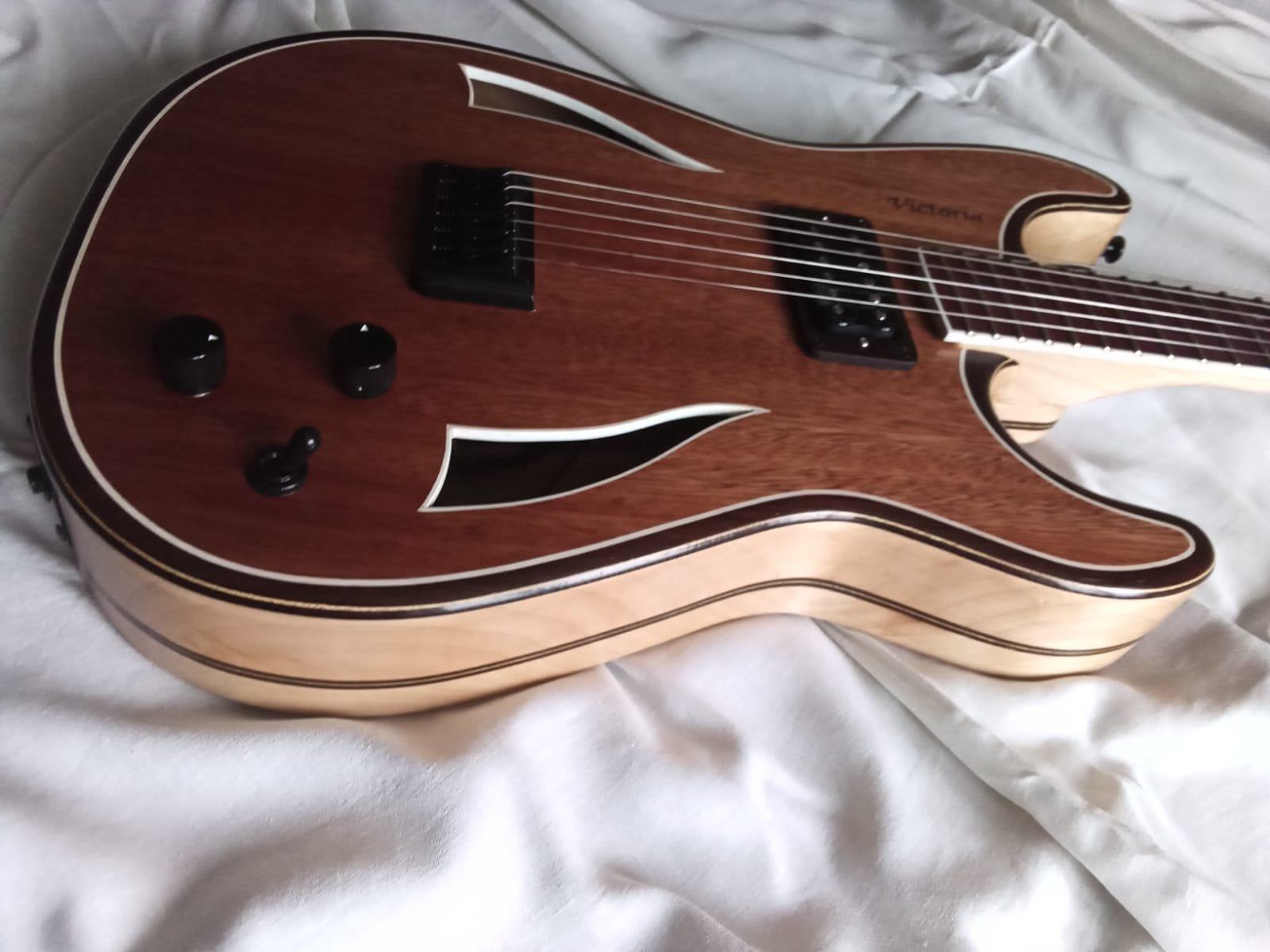

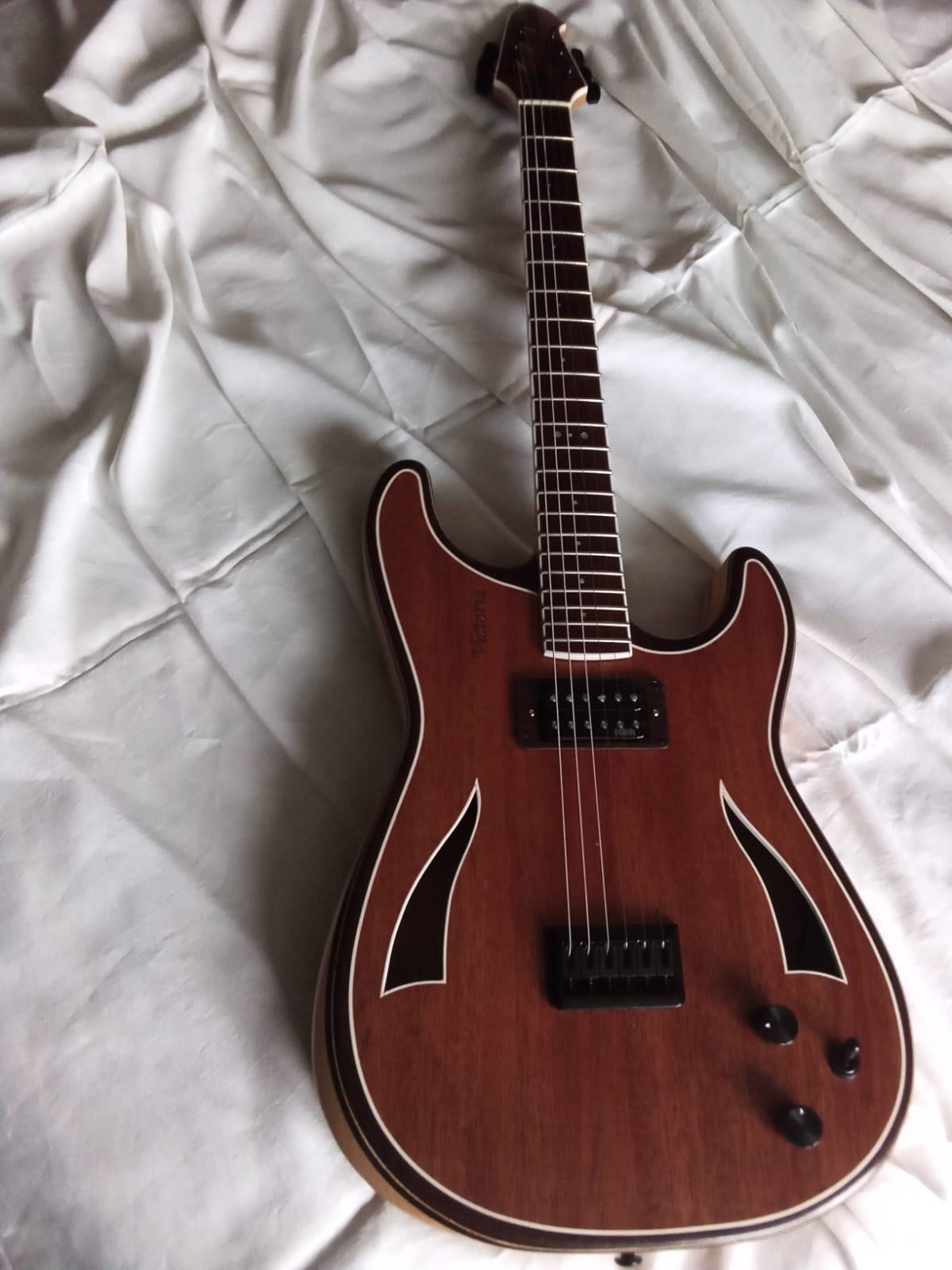

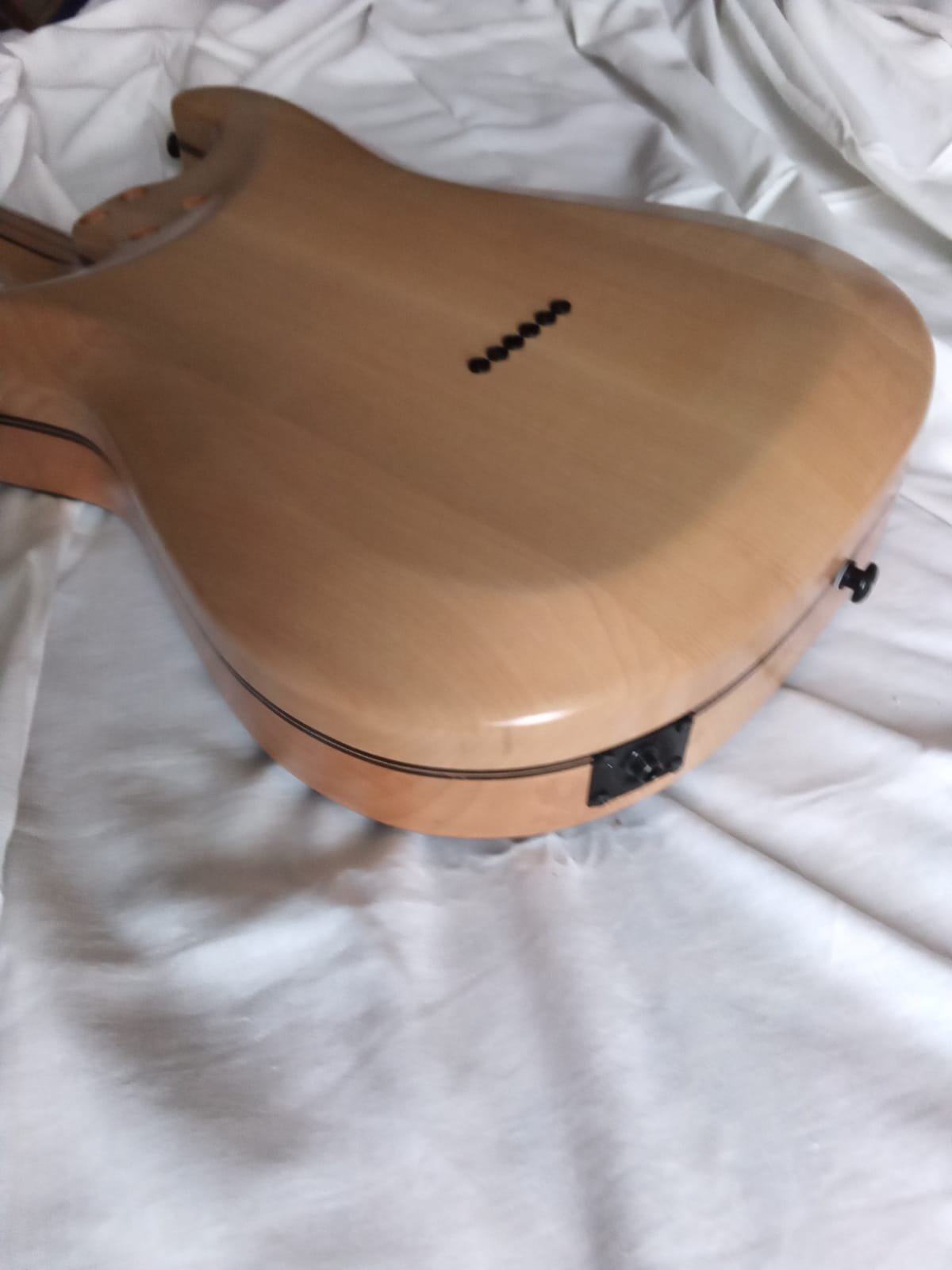

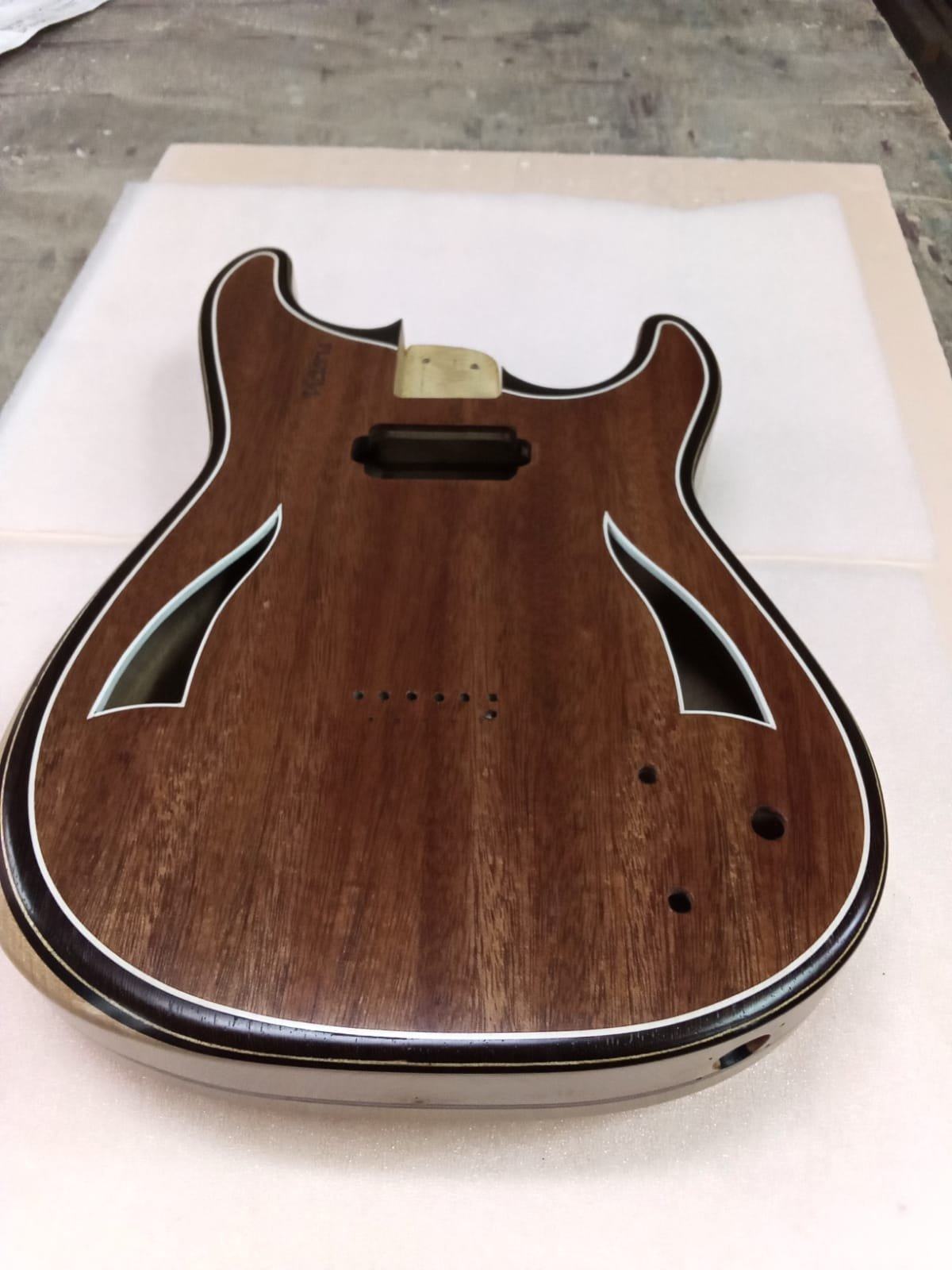

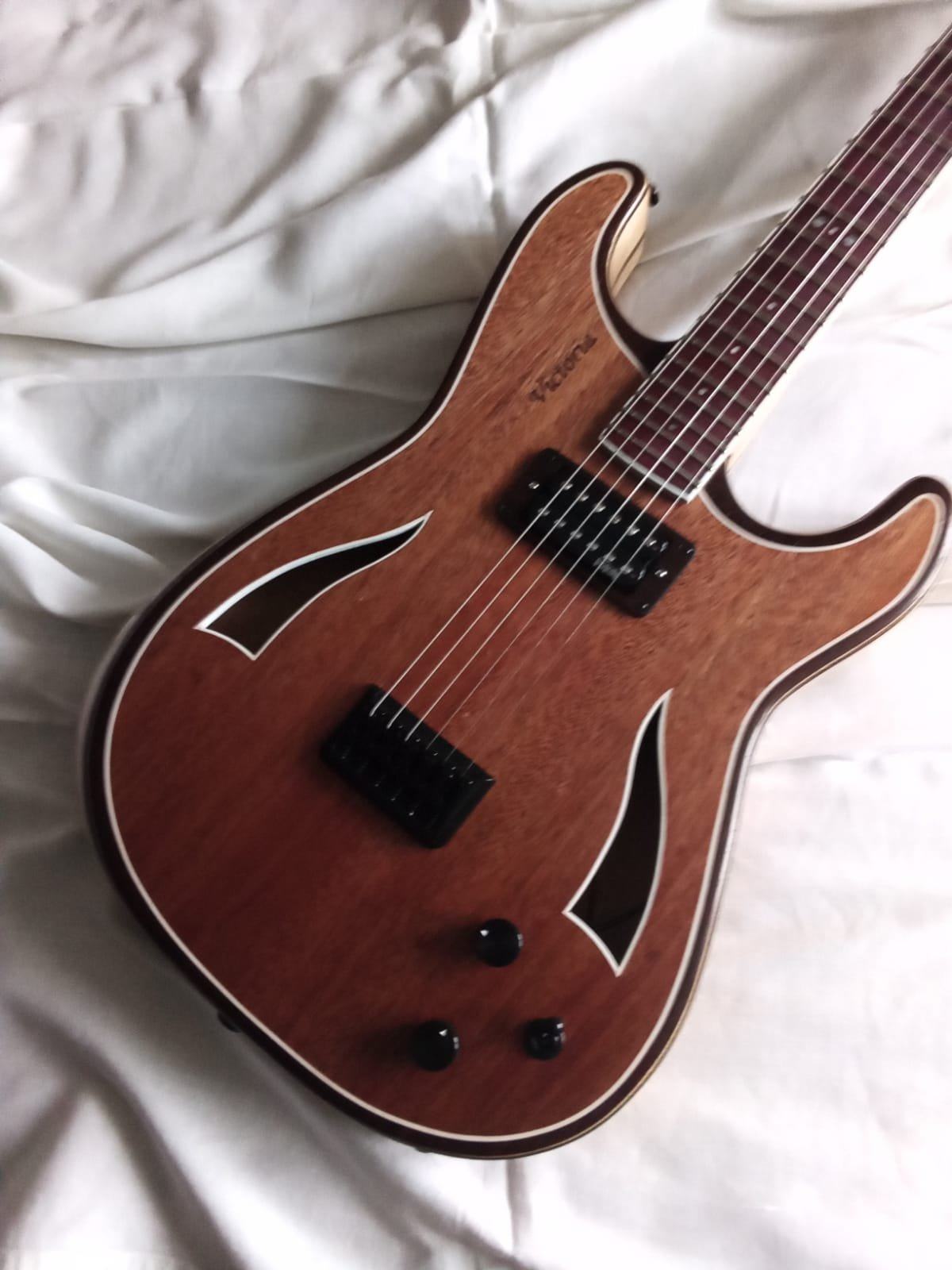

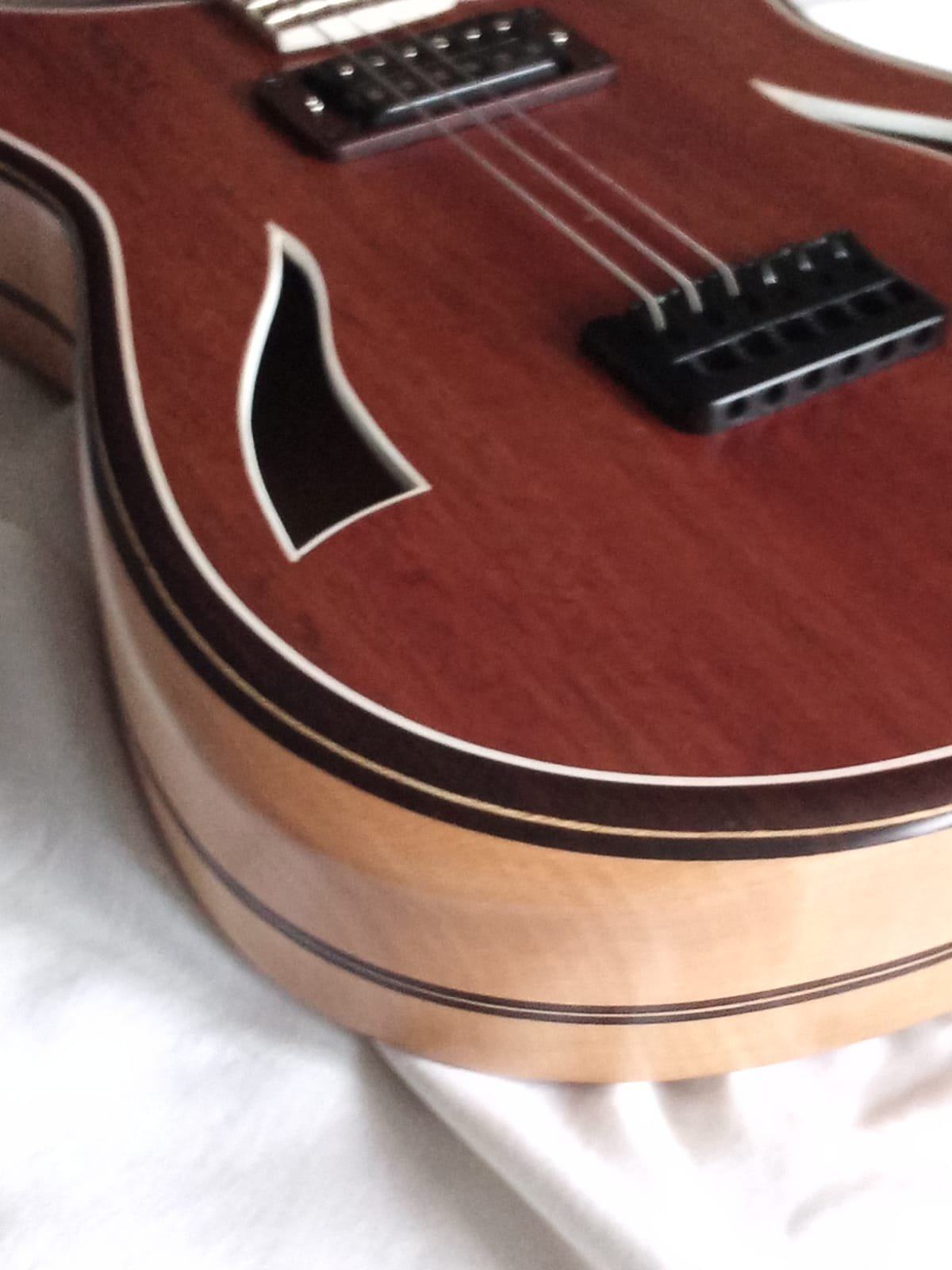

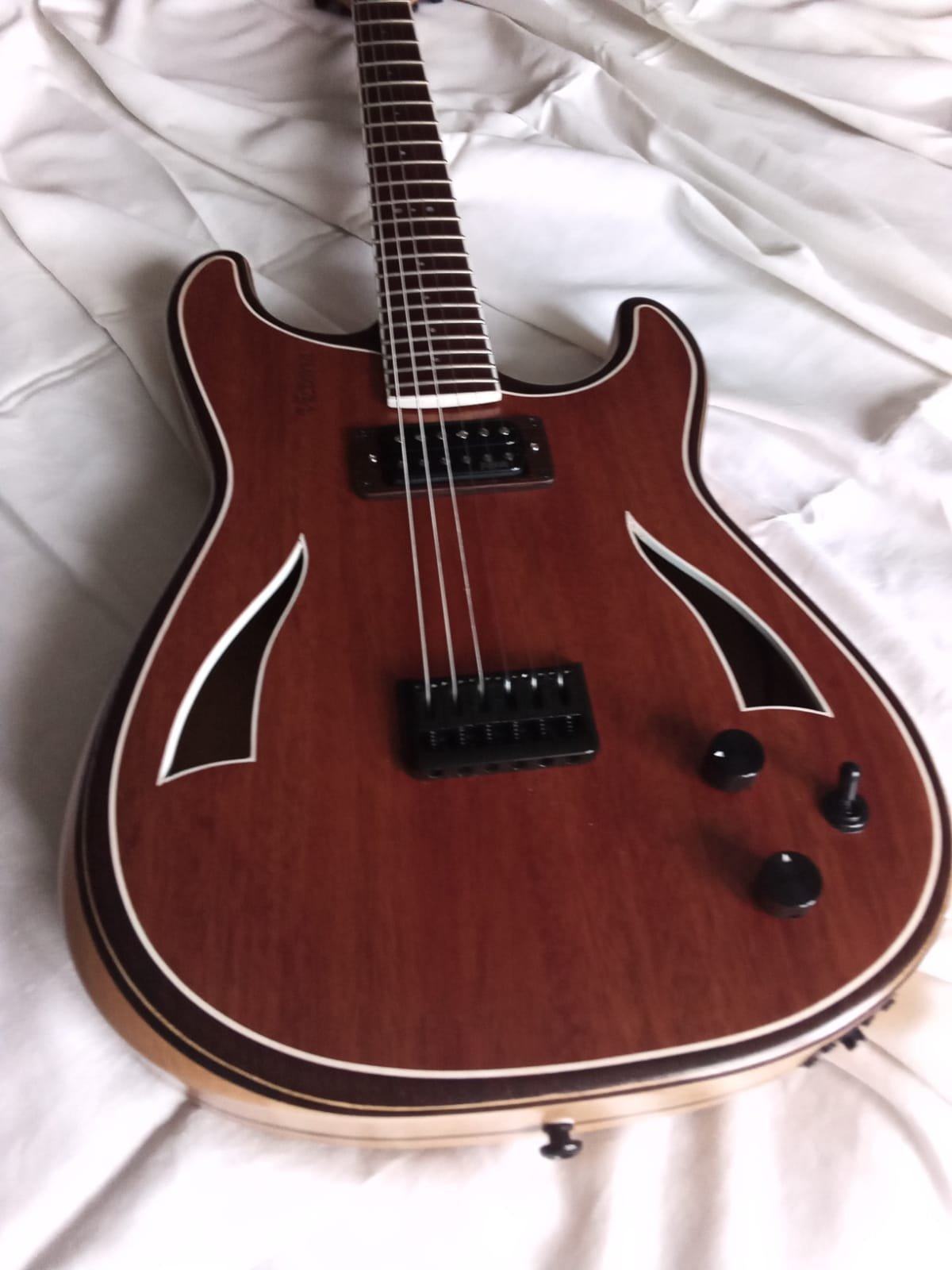

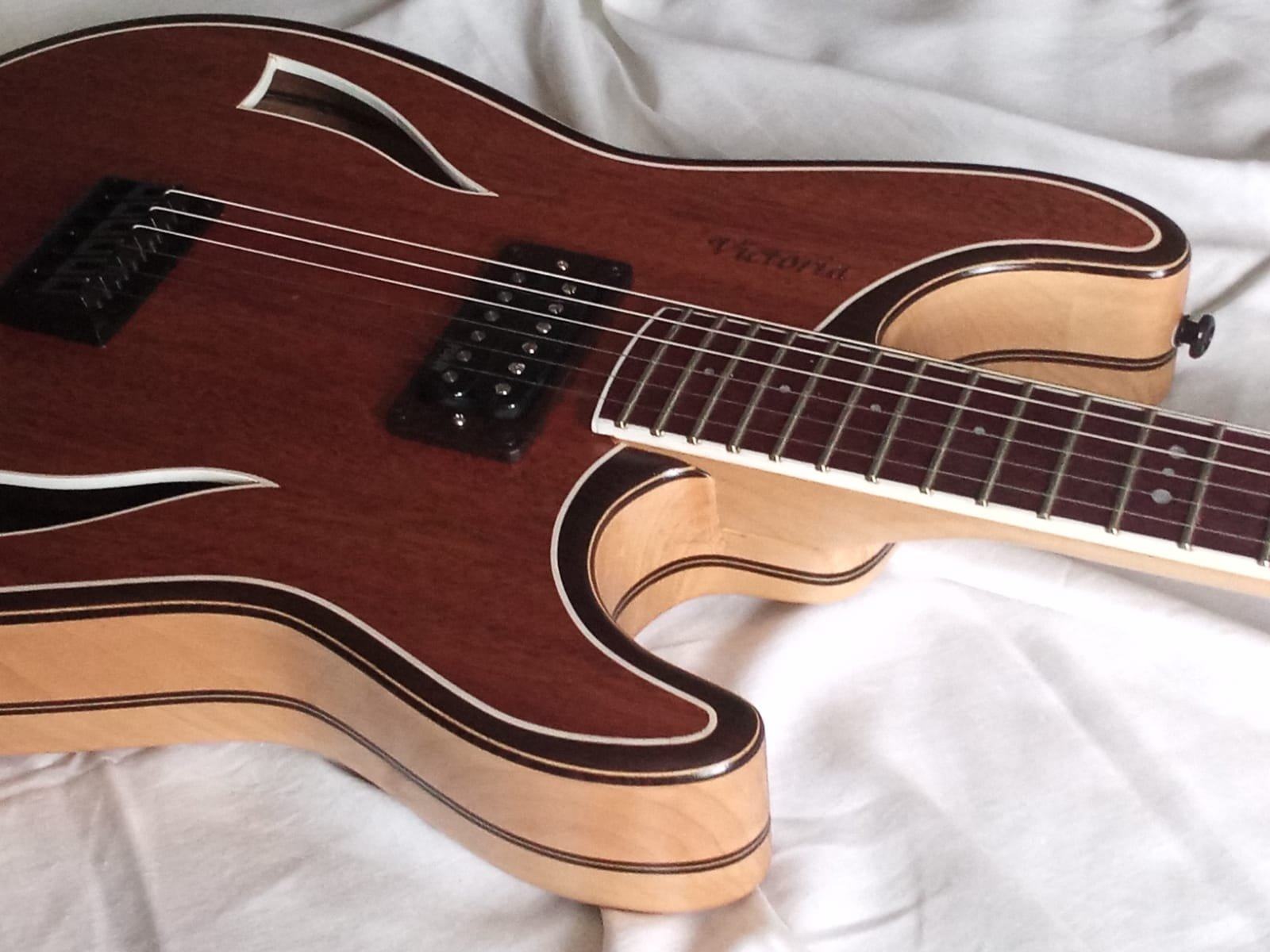

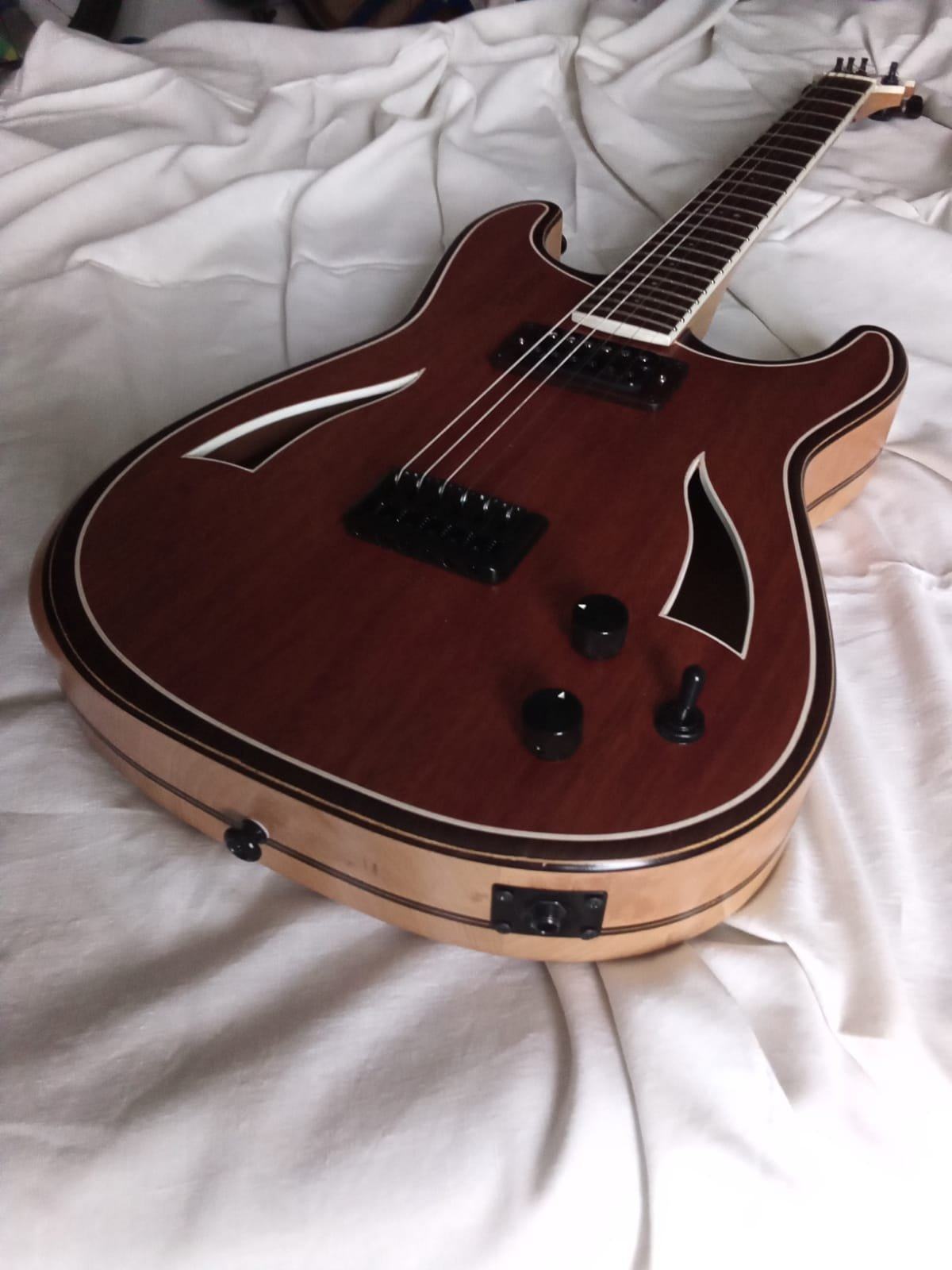

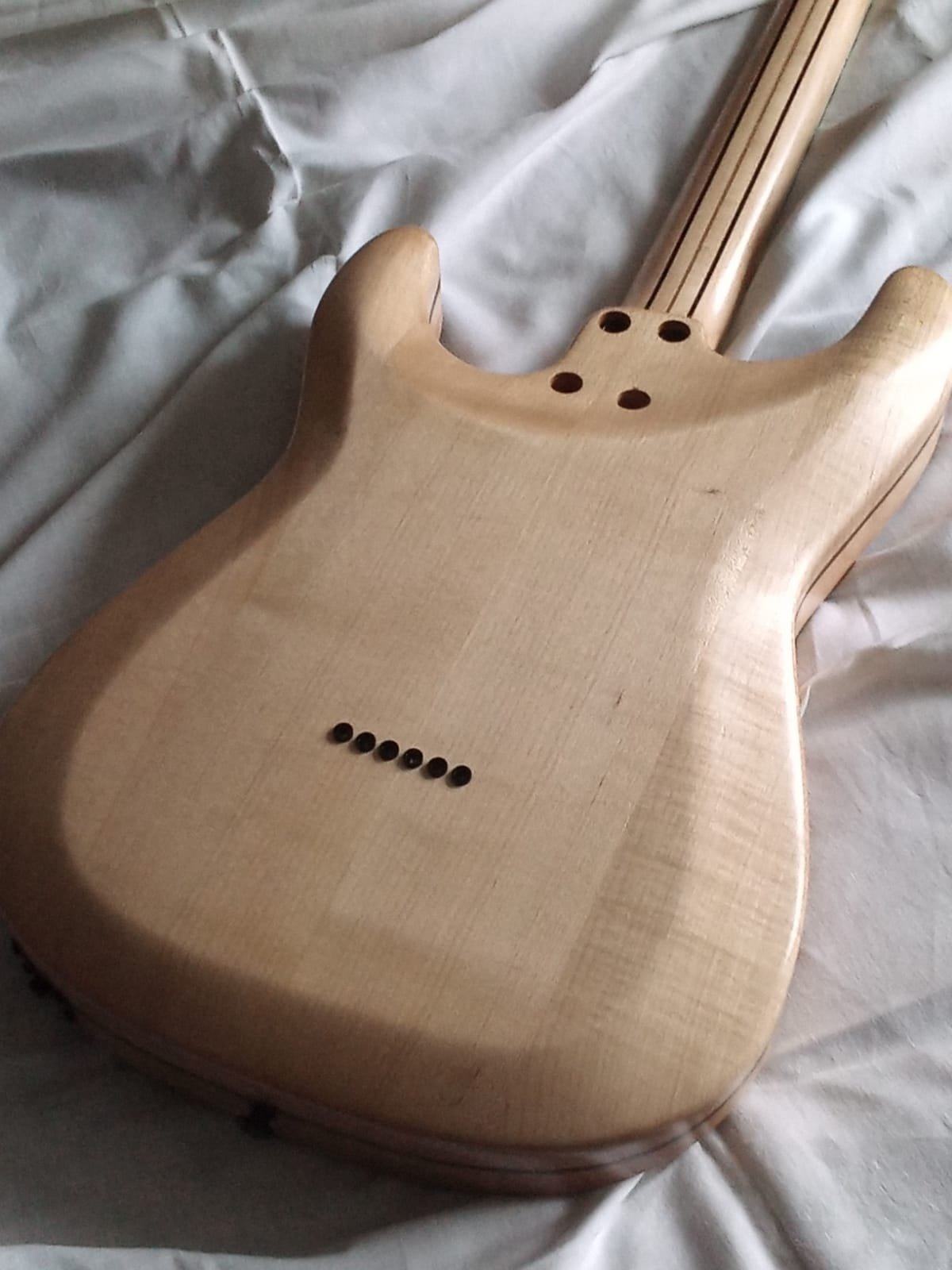

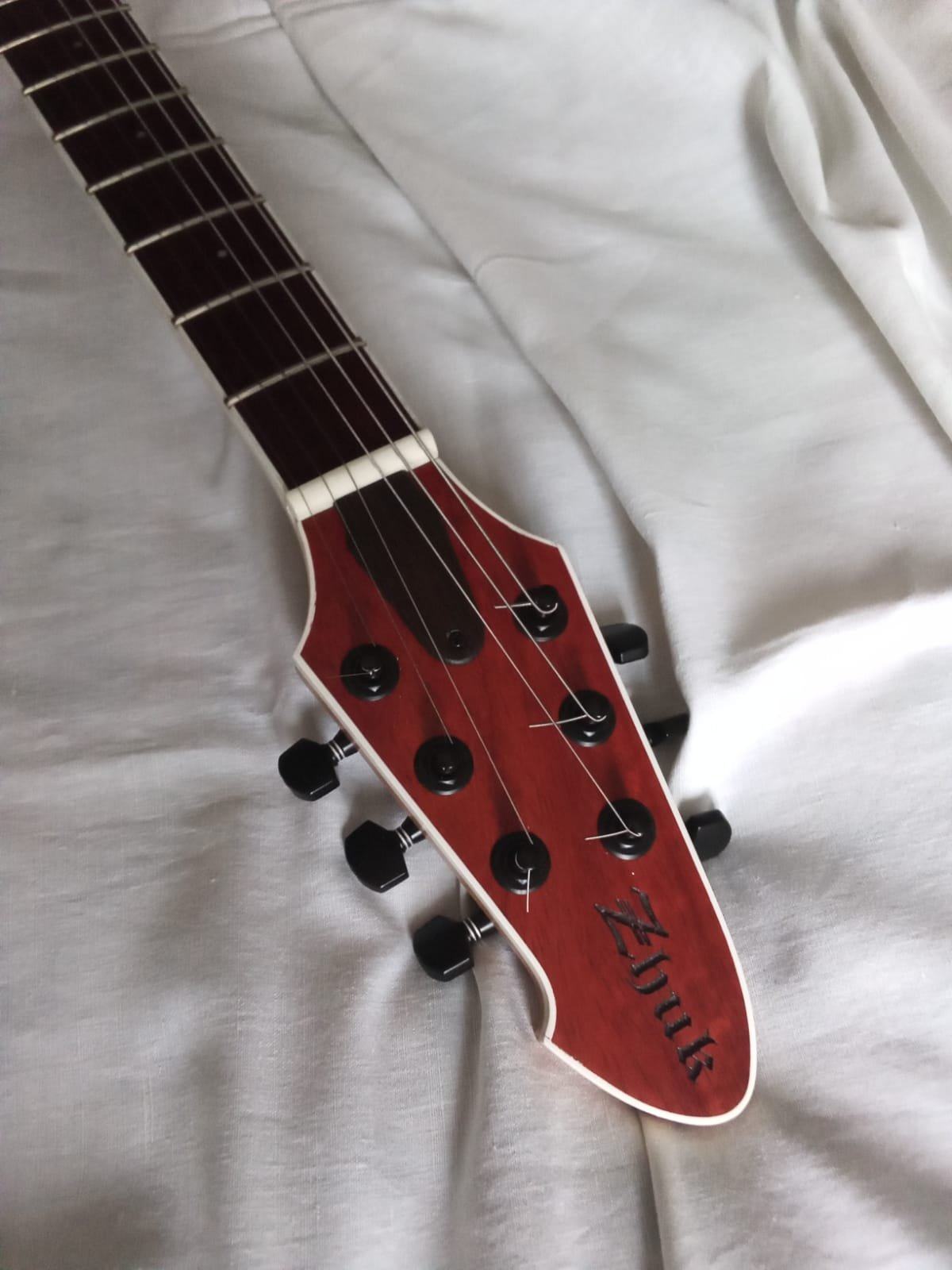

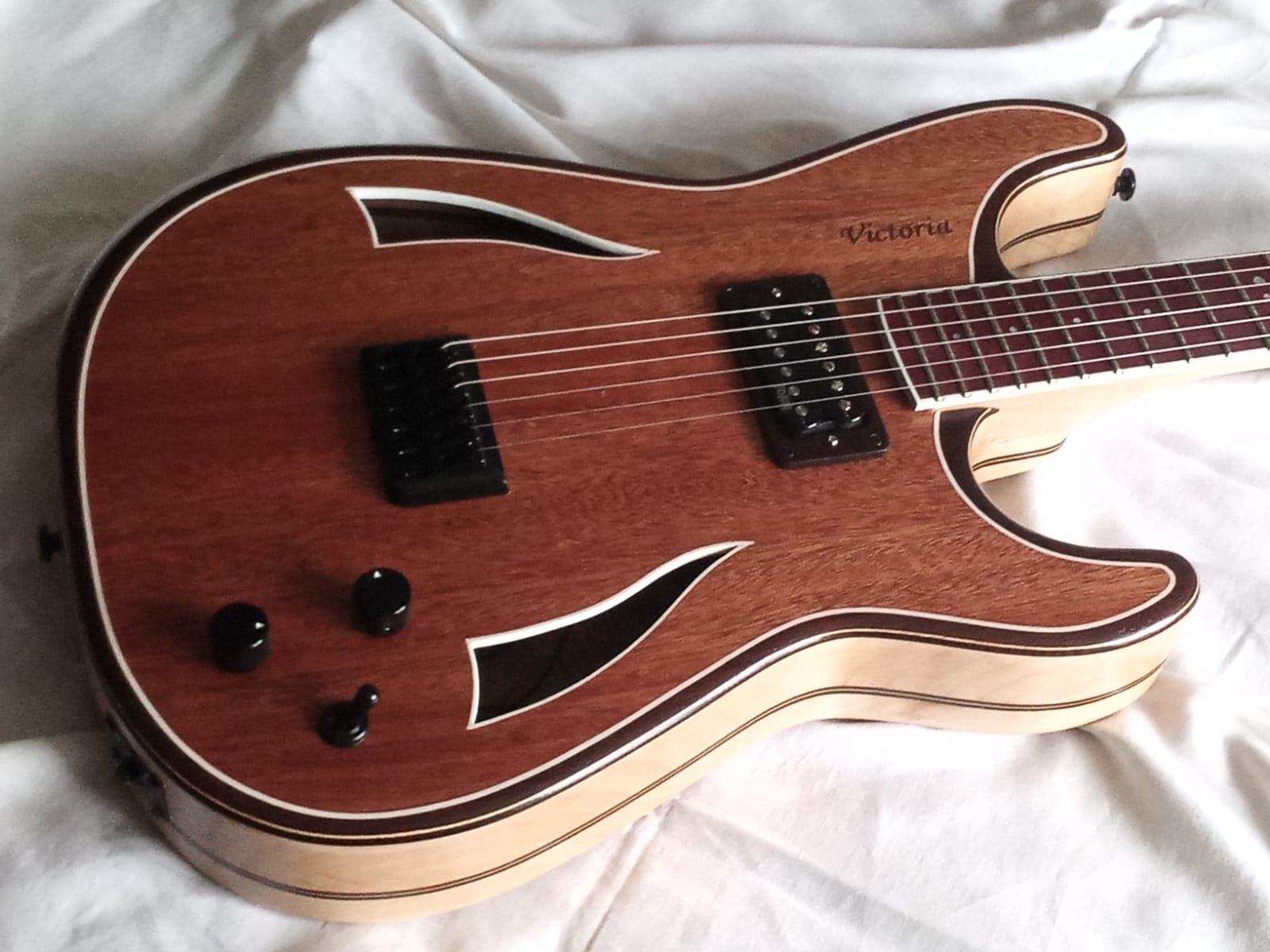

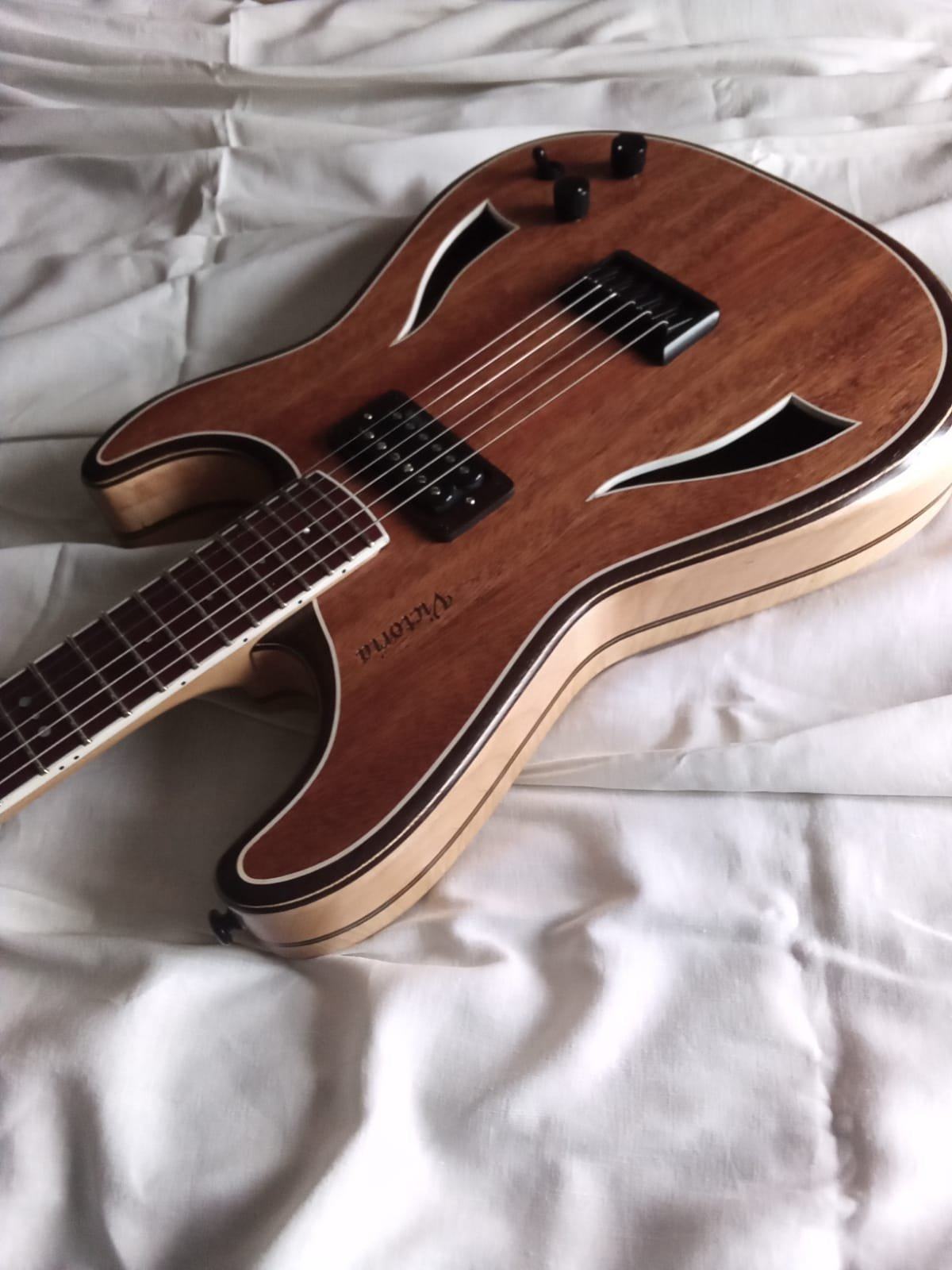

Проект закончен.Инструмент именной.для внучки.
Электроакустический stratocaster спецификация-

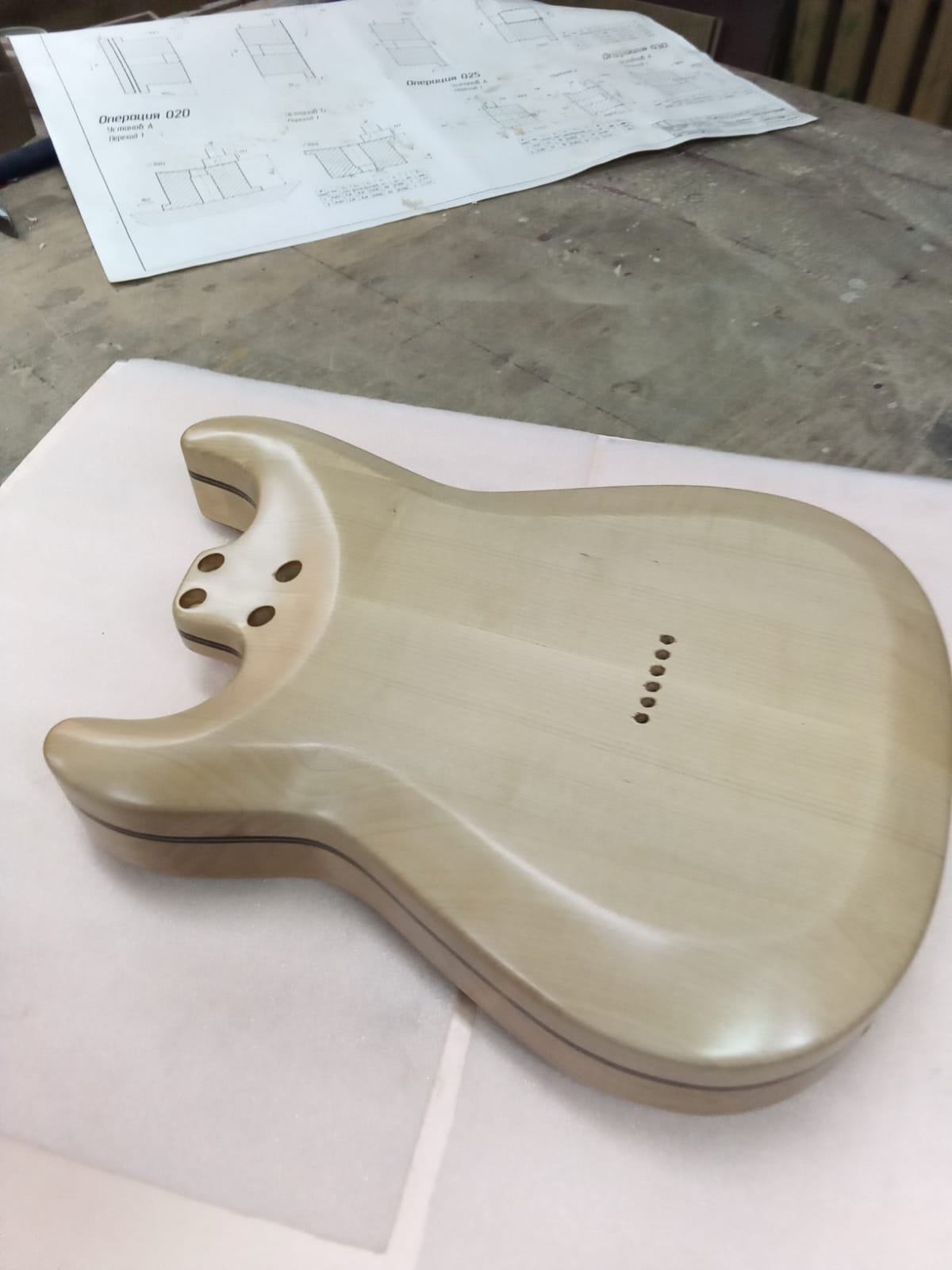

-корпус-клен(размер 465х340х80 мм),толщина стенок 10мм,нижняя дека 7мм,прослойка венге/клен/венге.
-верхняя дека-махагон Кая 5мм.

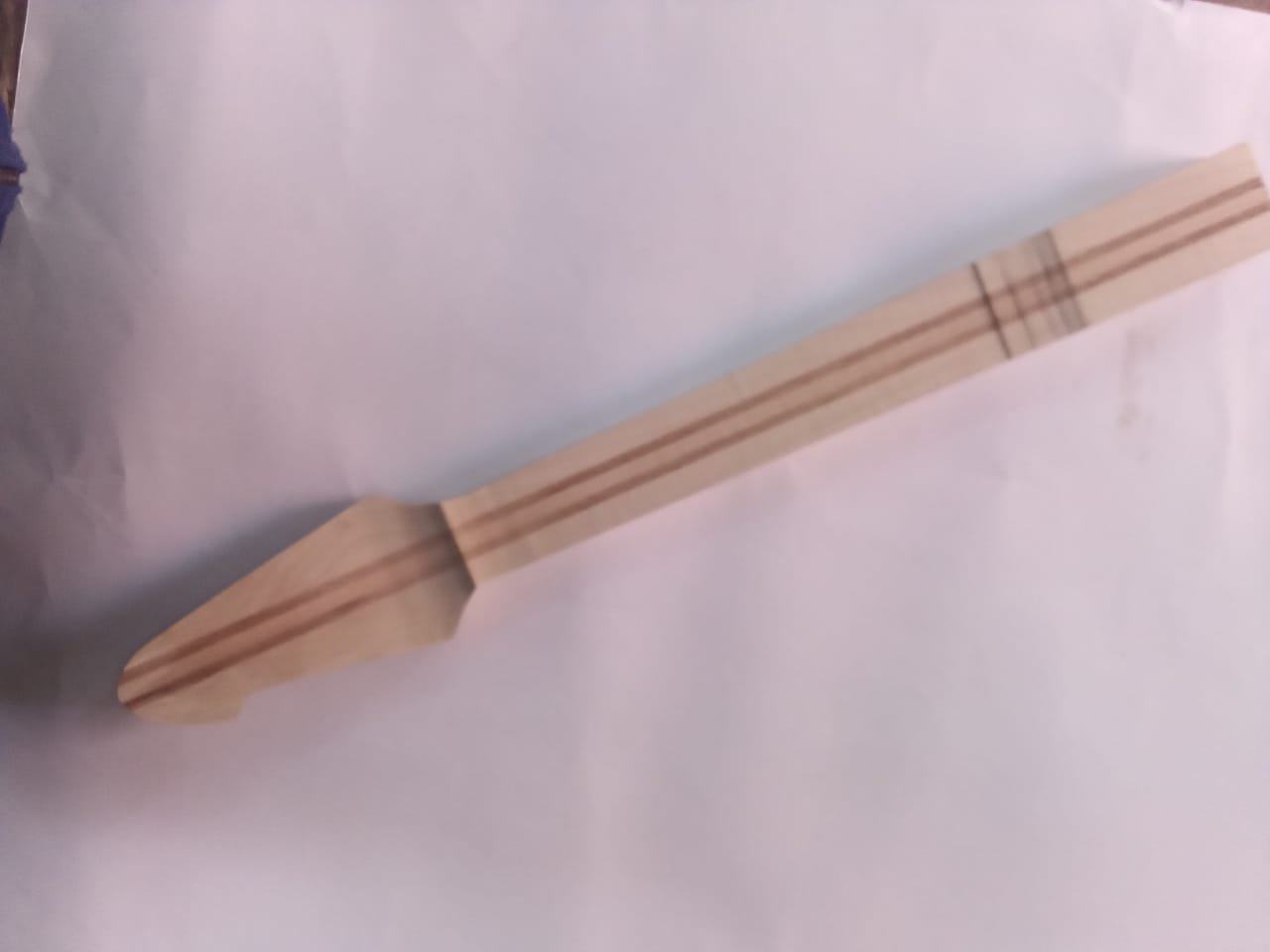

-гриф-клен/венге/клен/венге/клен,головка 12 град.
-накладка-амарант,профиль 12",лады Sintoms 2,7 мм
-накладка на головку грифа-падук

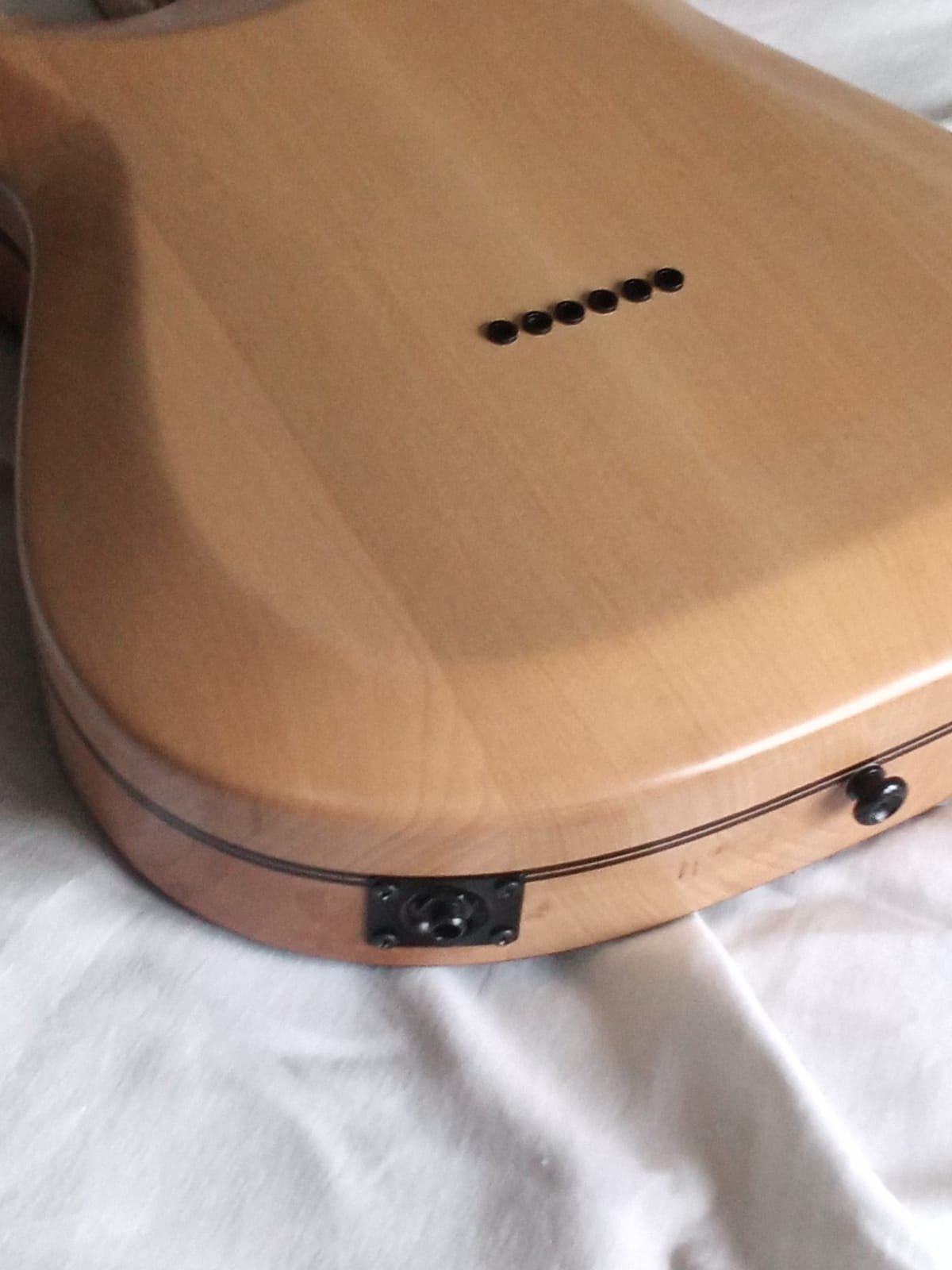

-бридж- Hardtail ,струны сквозь корпус
-верхний порожке-кость.
-колки-локовые Kaynes
-звукосниматели-Fokin Velvet neck, пьезо -на верхней деке (3 "таблетки")
-схема-Vol+Ton, 3-х поз. перекл. ,на Ton Пуш Пул-отсечка.
-отделка-масло.

Оффлайн ZhukS Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 411
  • Репутация: +122/-0
  • Zhuk guitars
Re: Russian Telecaster Acoustasonic 12 струн и другие проекты
« Ответ #36 : Марта 02, 2024, 13:52:55 »
В прошлом году Fender представил свою новую разработку- акустическую серию Fender Highway.
Появилось желание по мотивам этой гитары сделать свой акустический проект,но с несколько другими параметрами. Мензура будет гибсоновская ( предыдущие были фендеровские),размер корпуса чуть больше по толщине 60-65 мм,у Fender_a 57 мм, ну и форма корпуса будет с нижним рогом ( аля Лес пол) для лучшего доступа к верхним ладам.

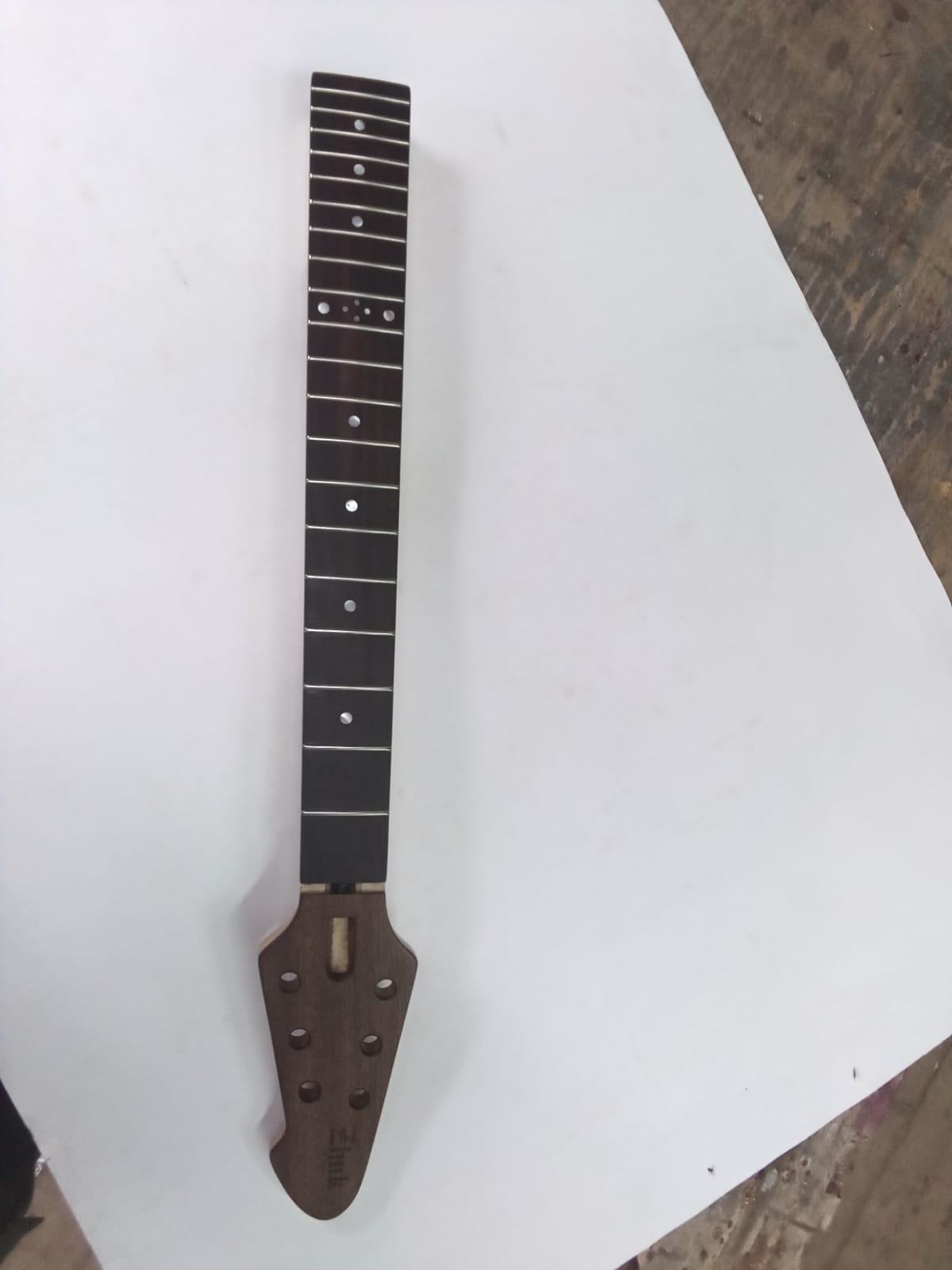

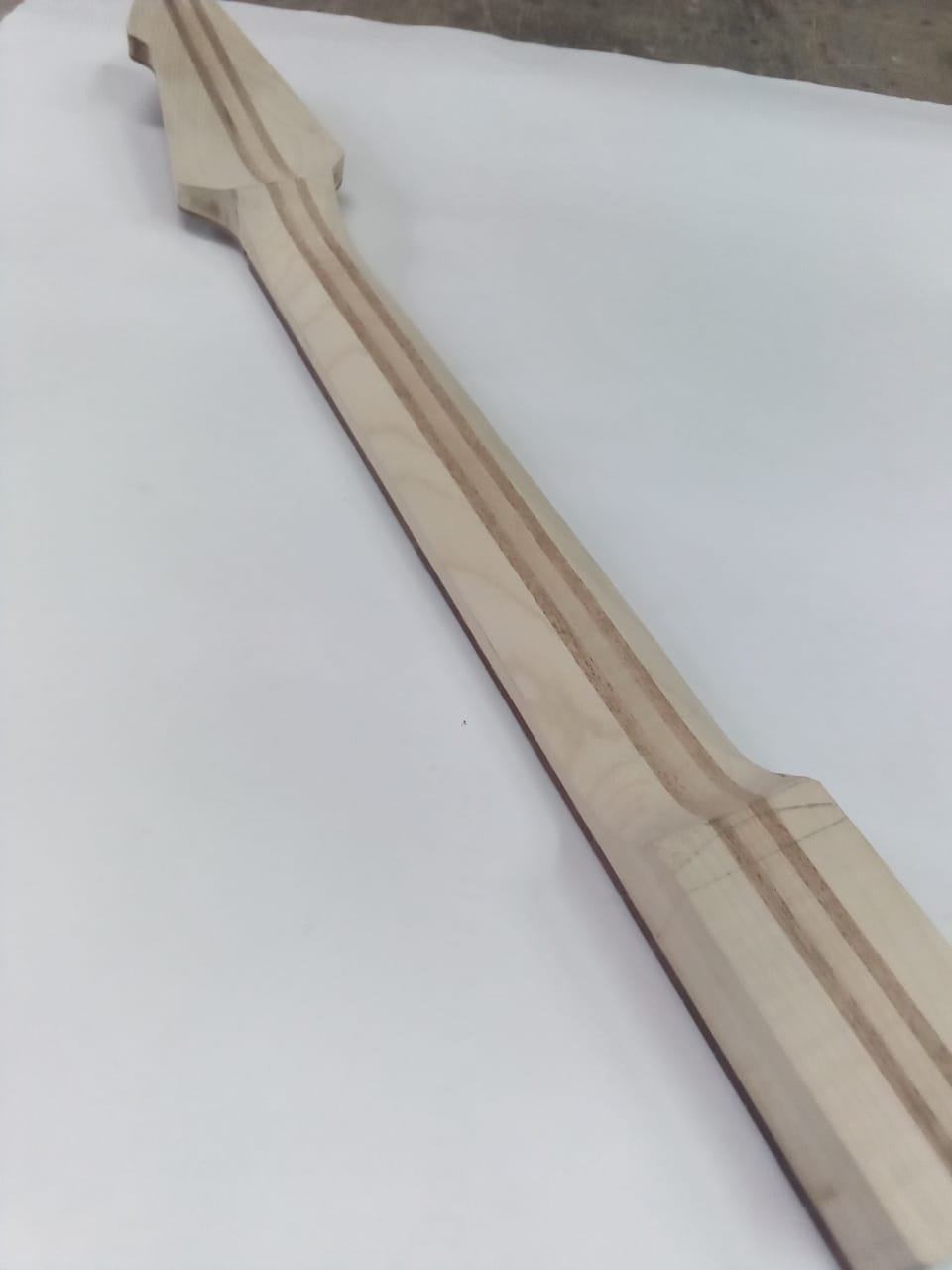

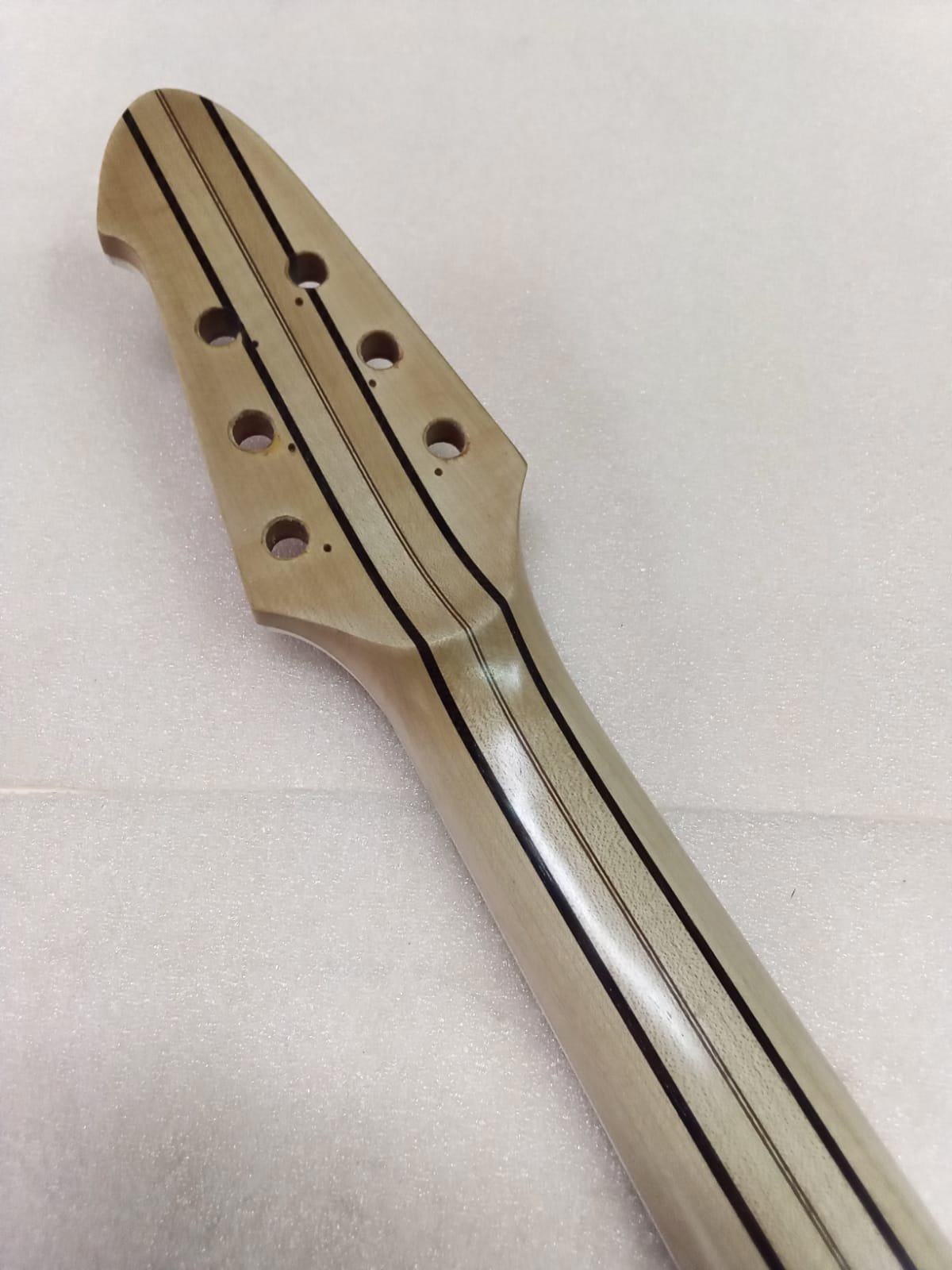

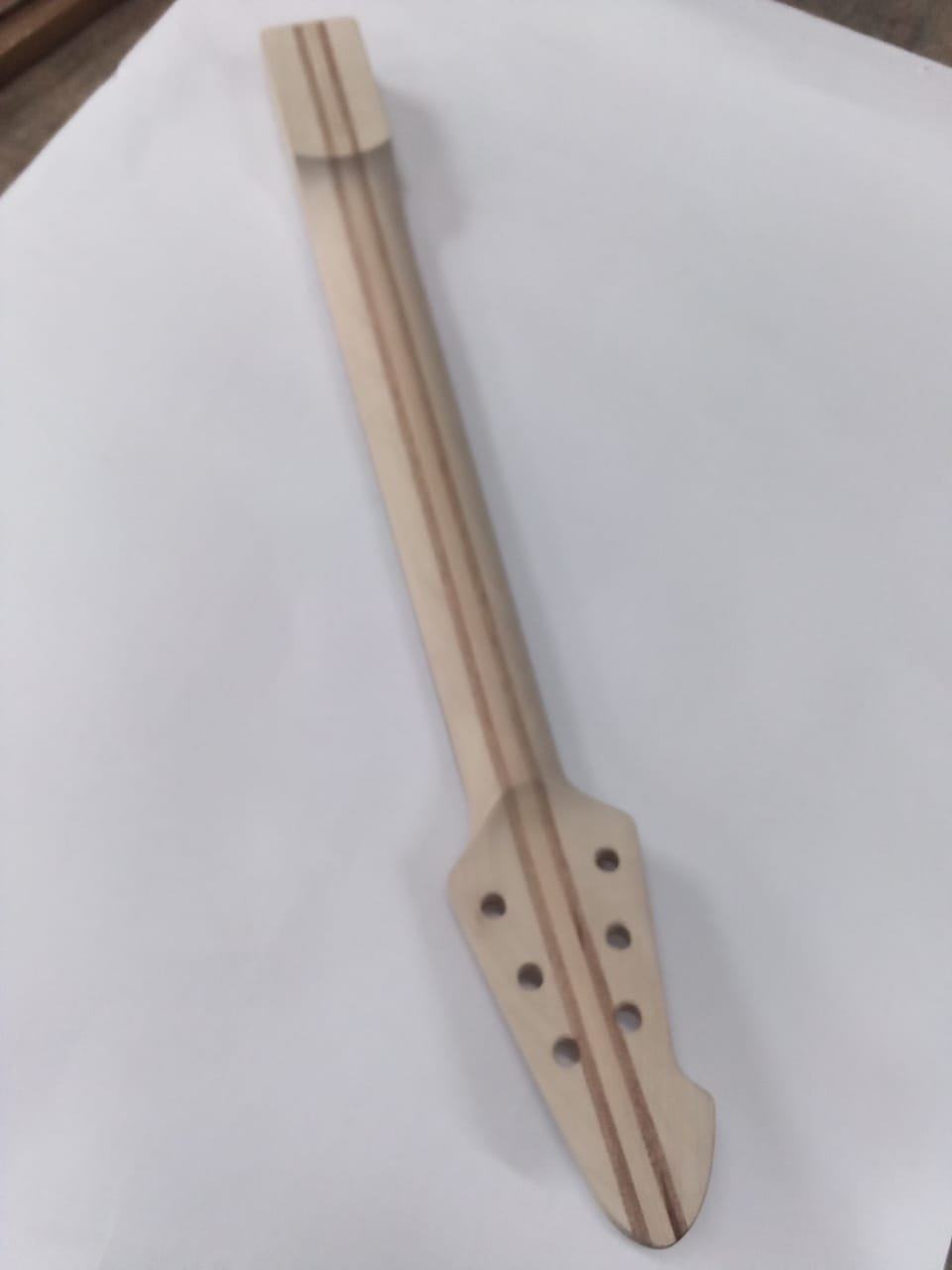

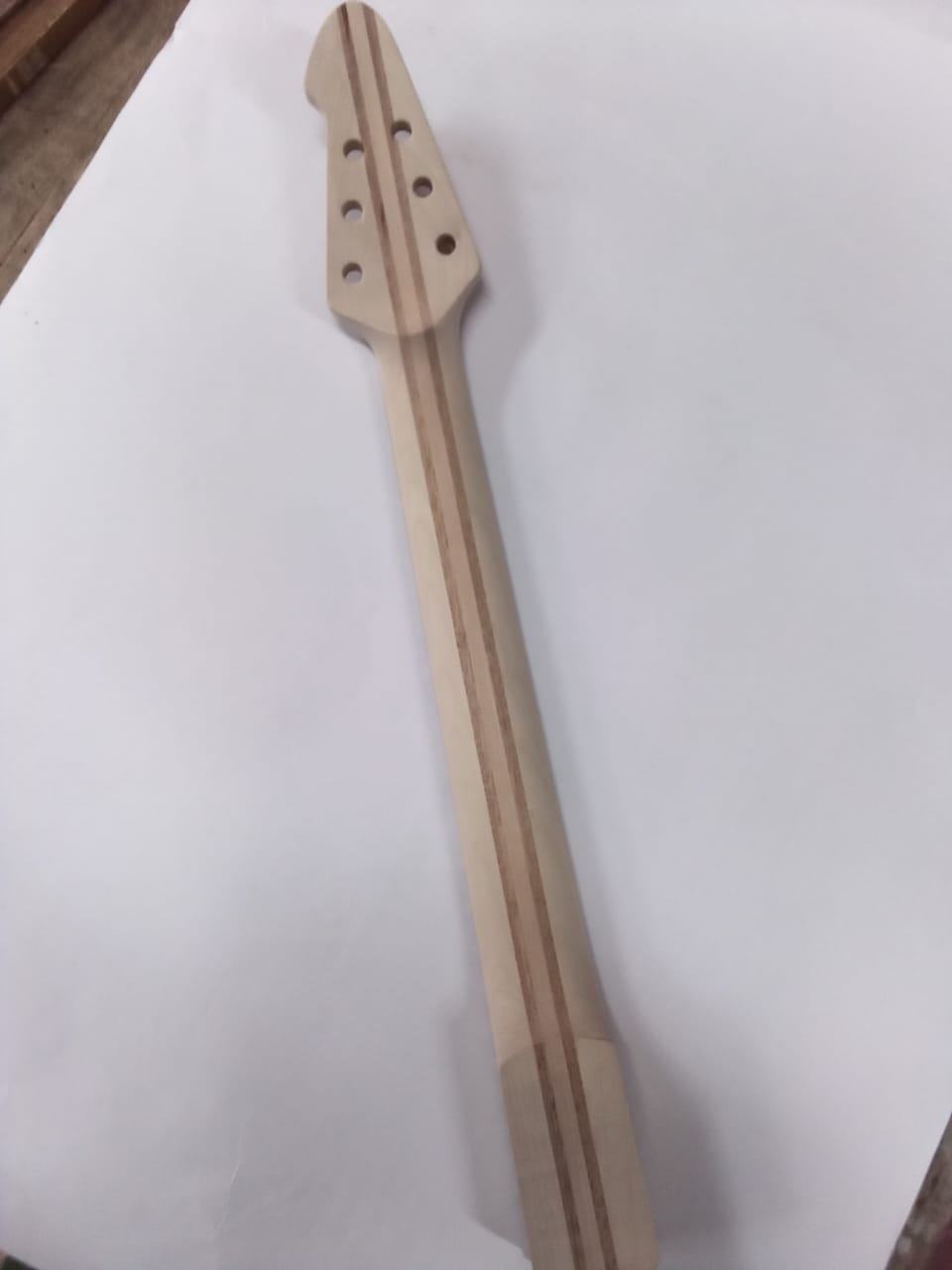

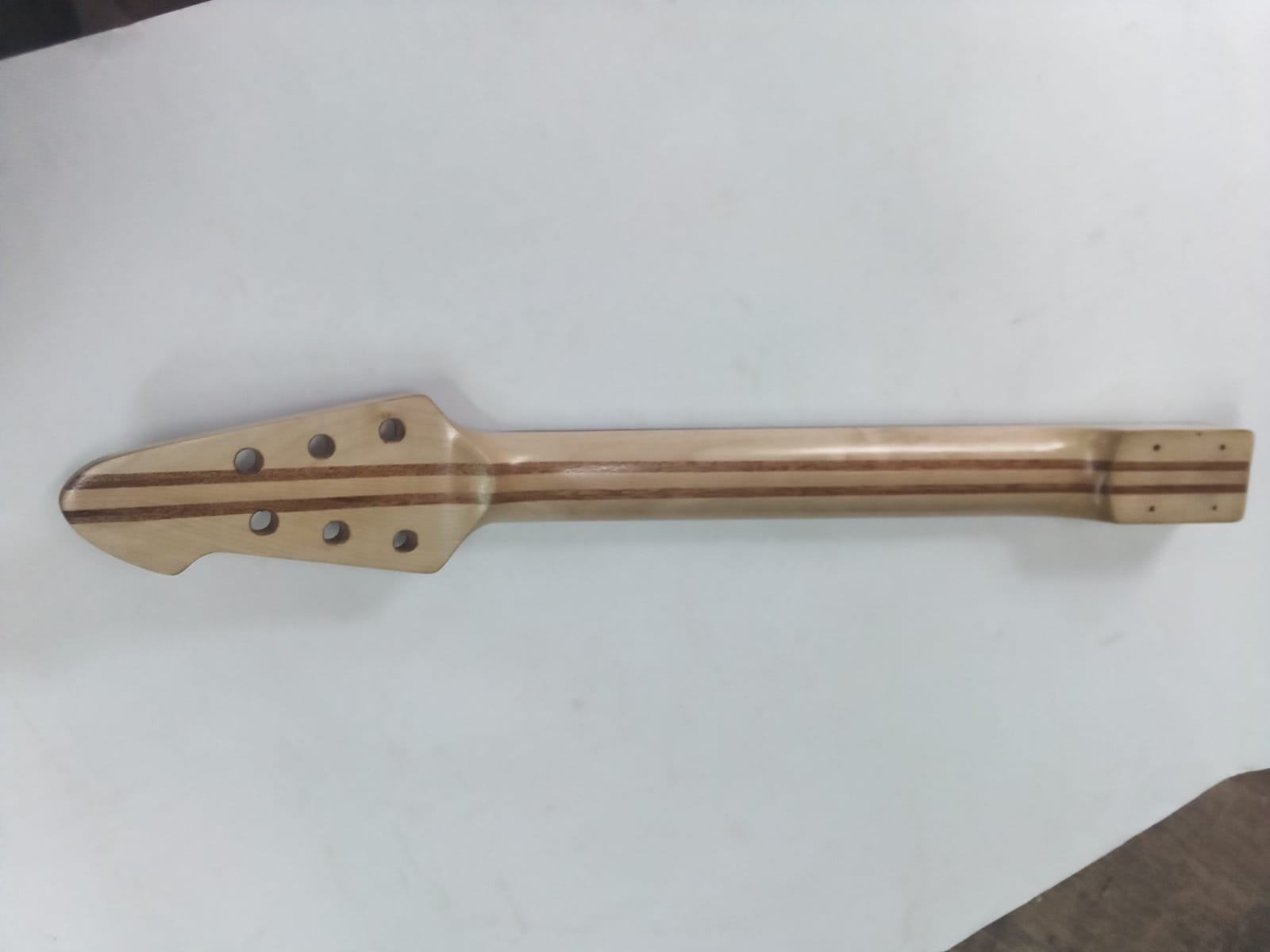

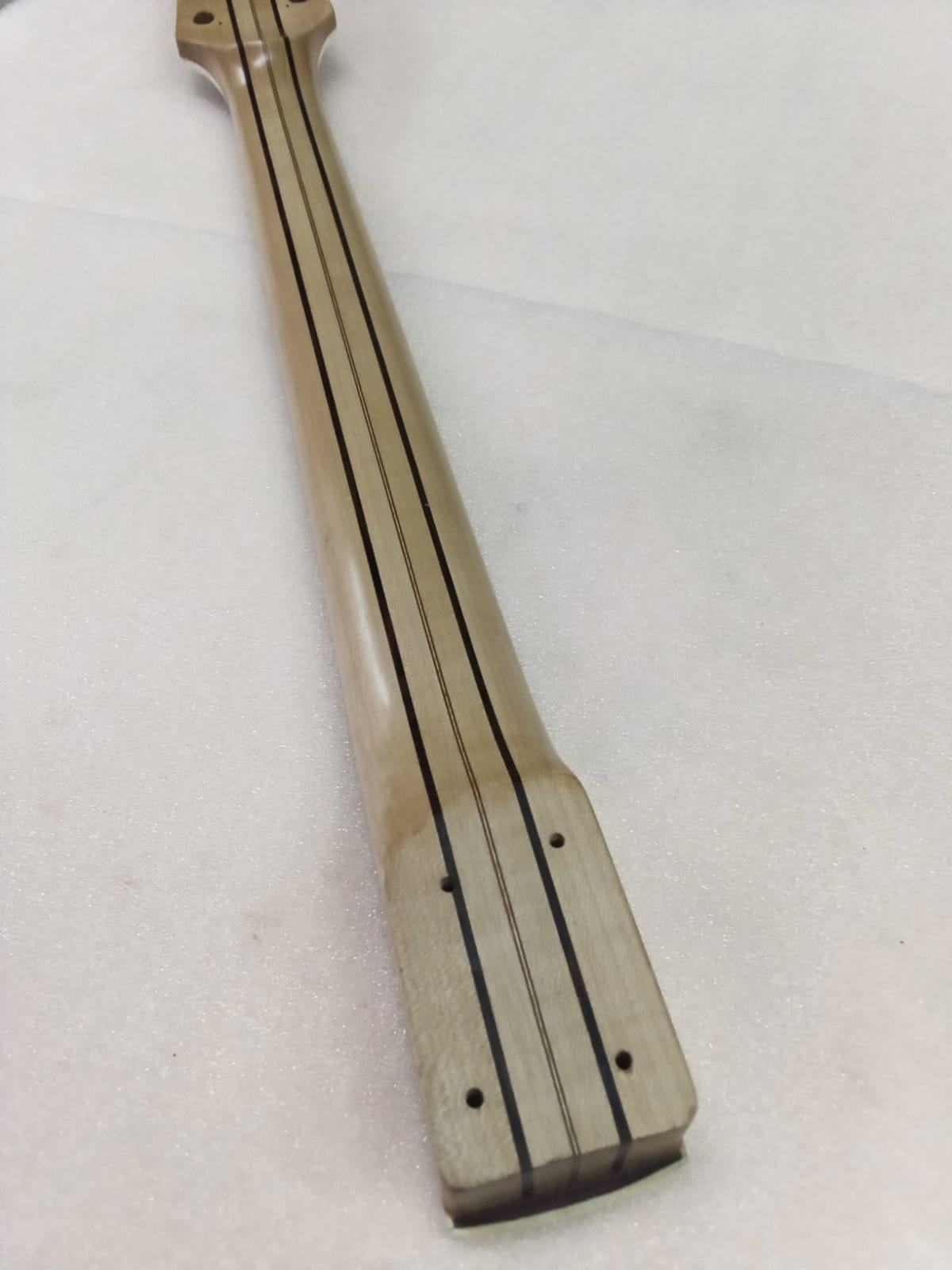

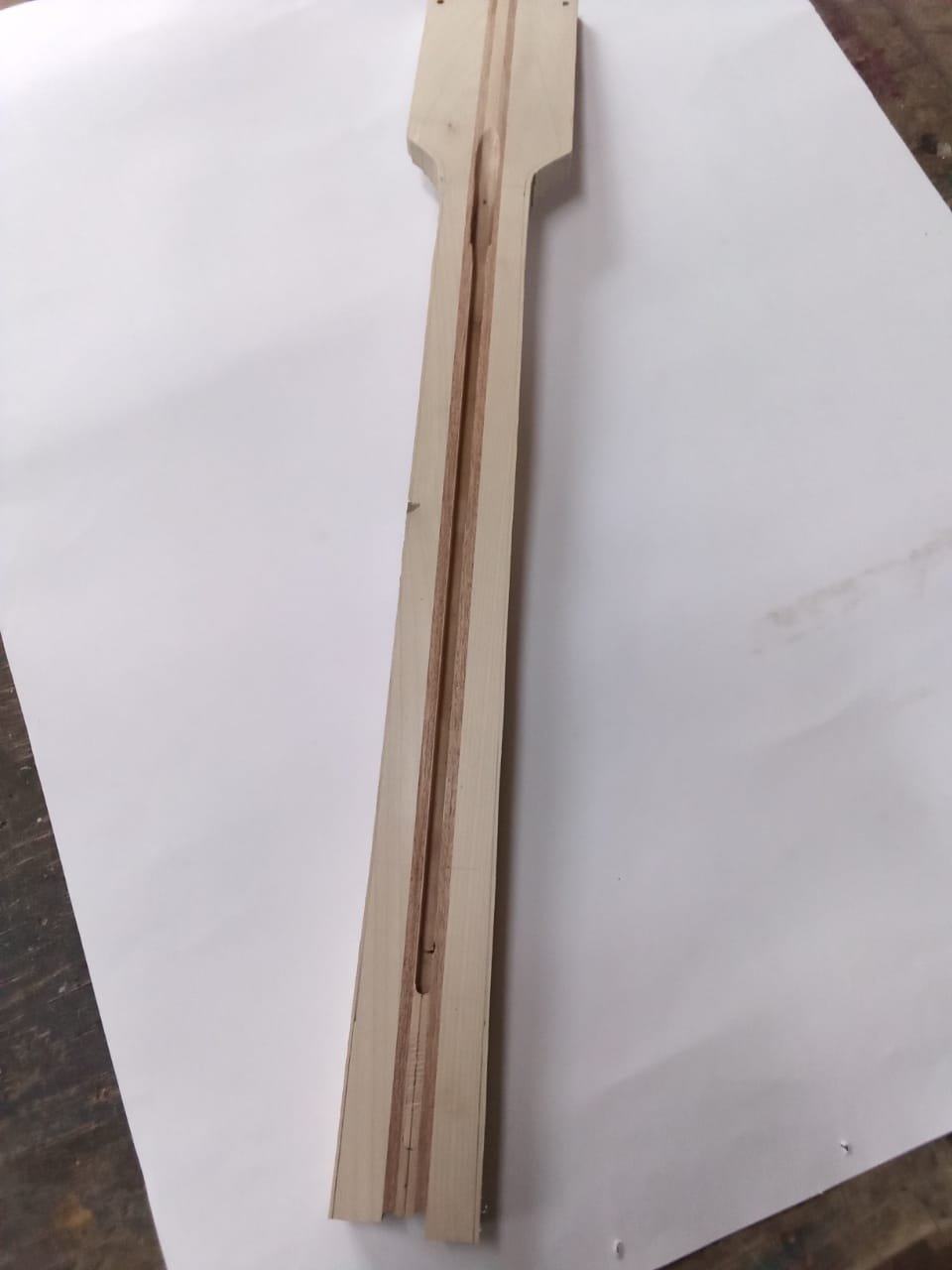

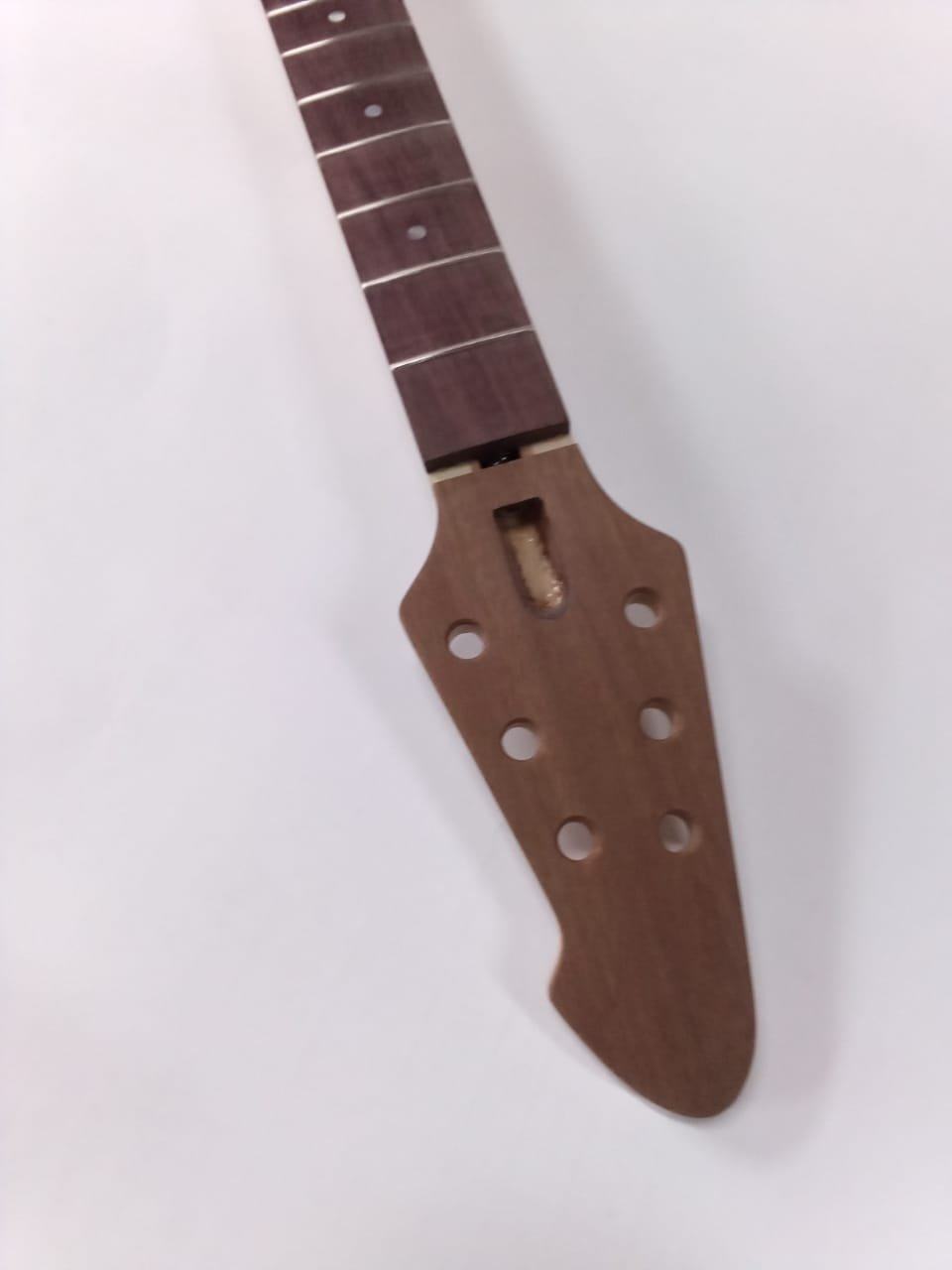

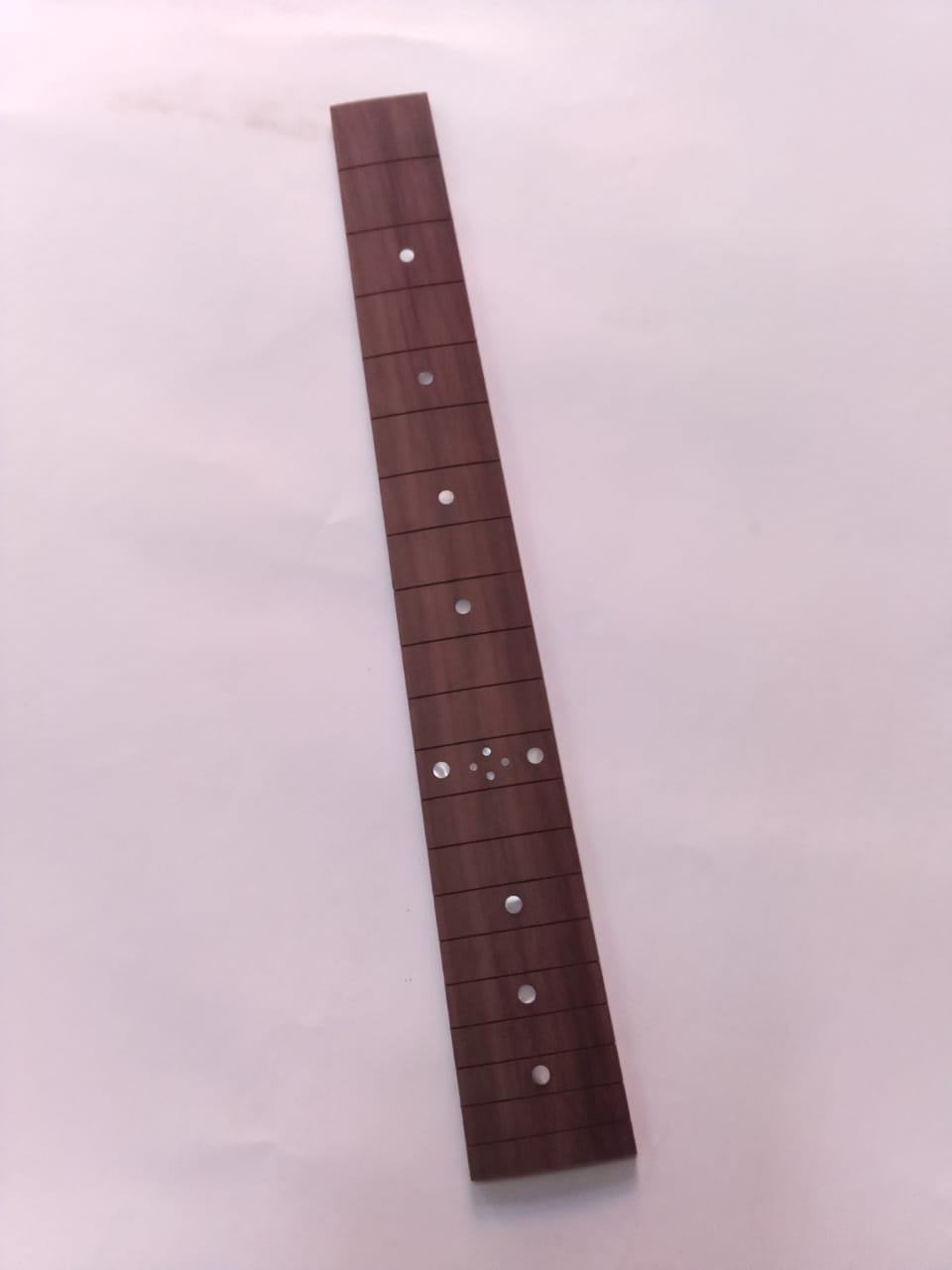

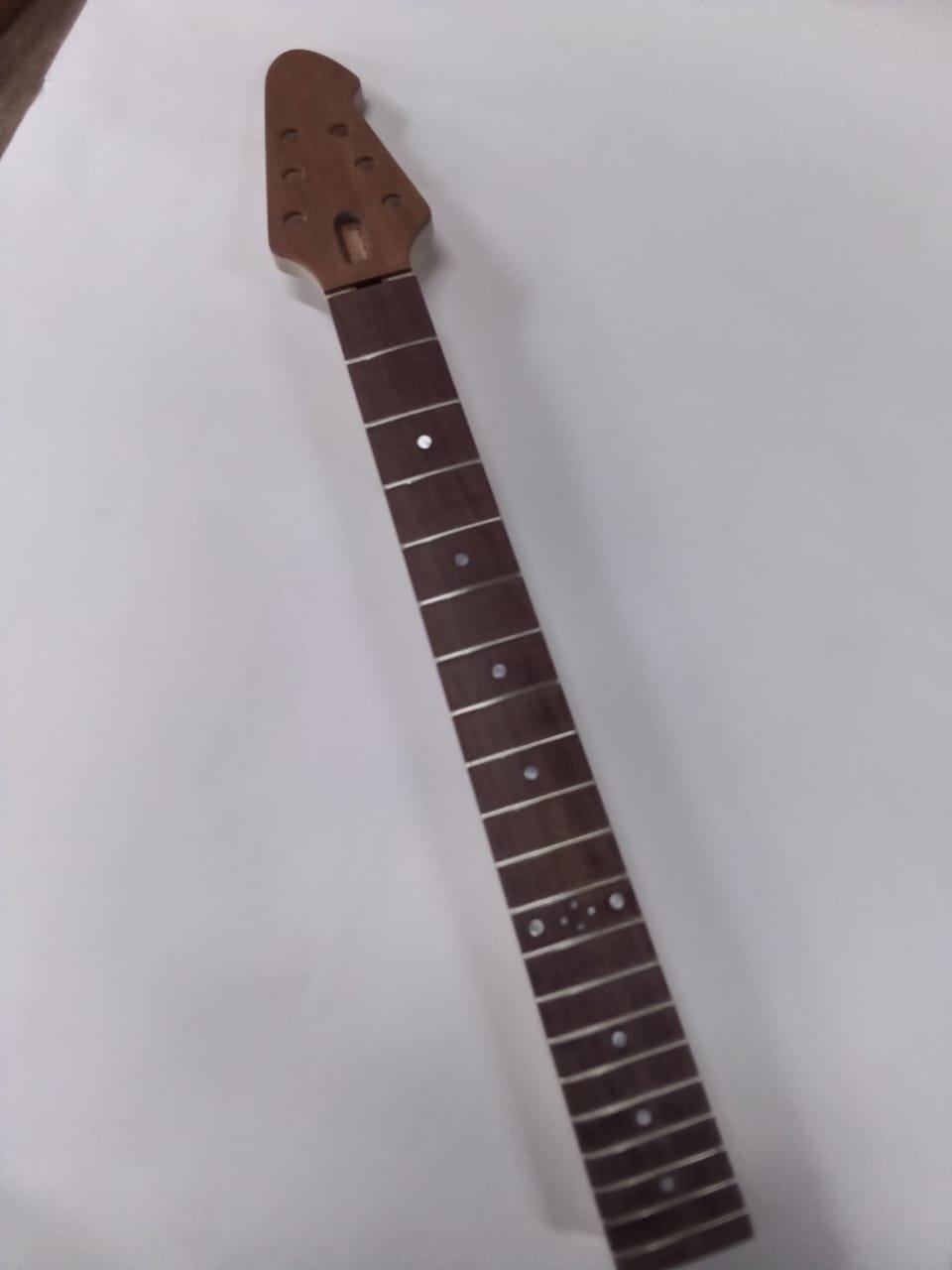

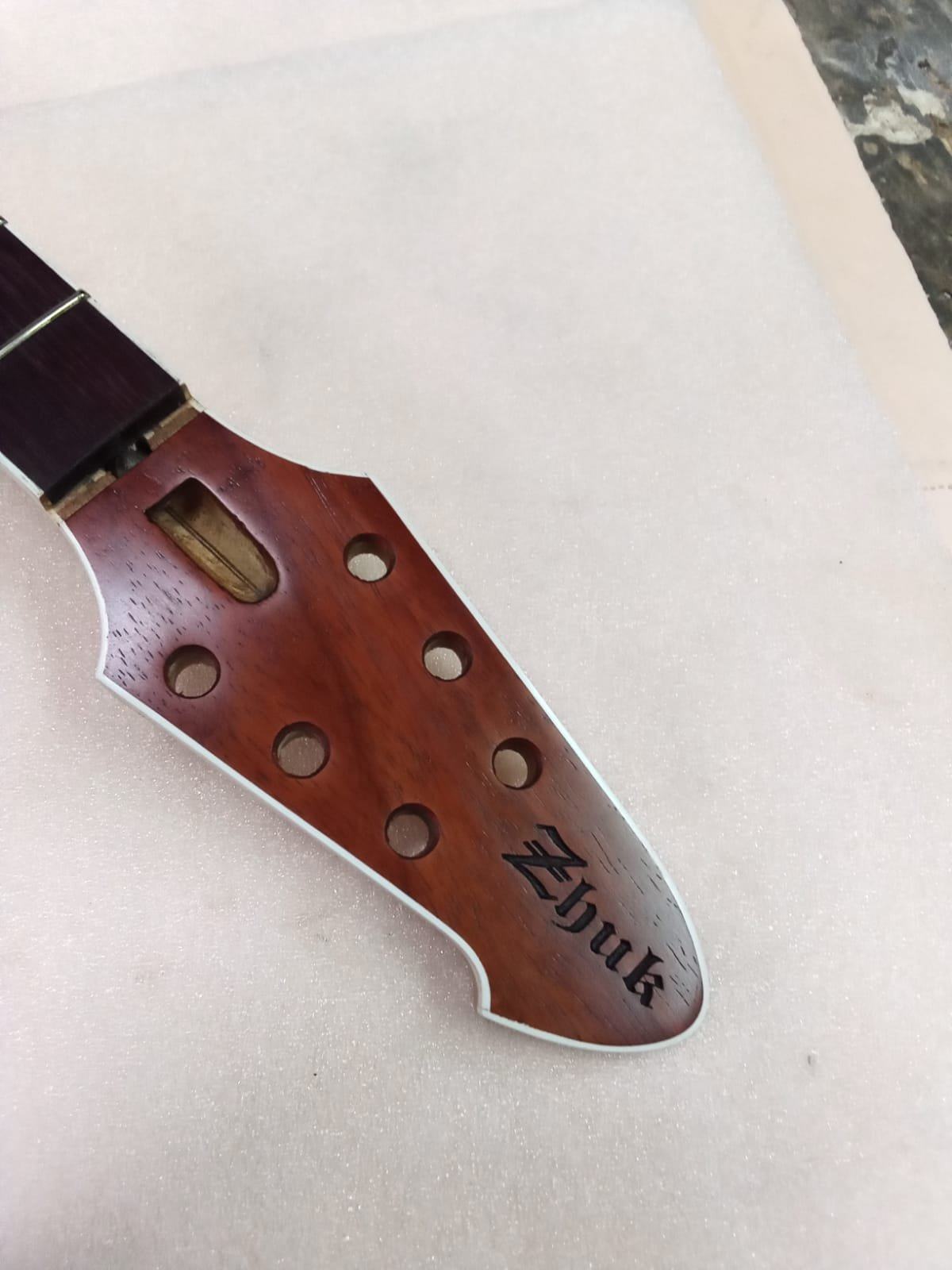

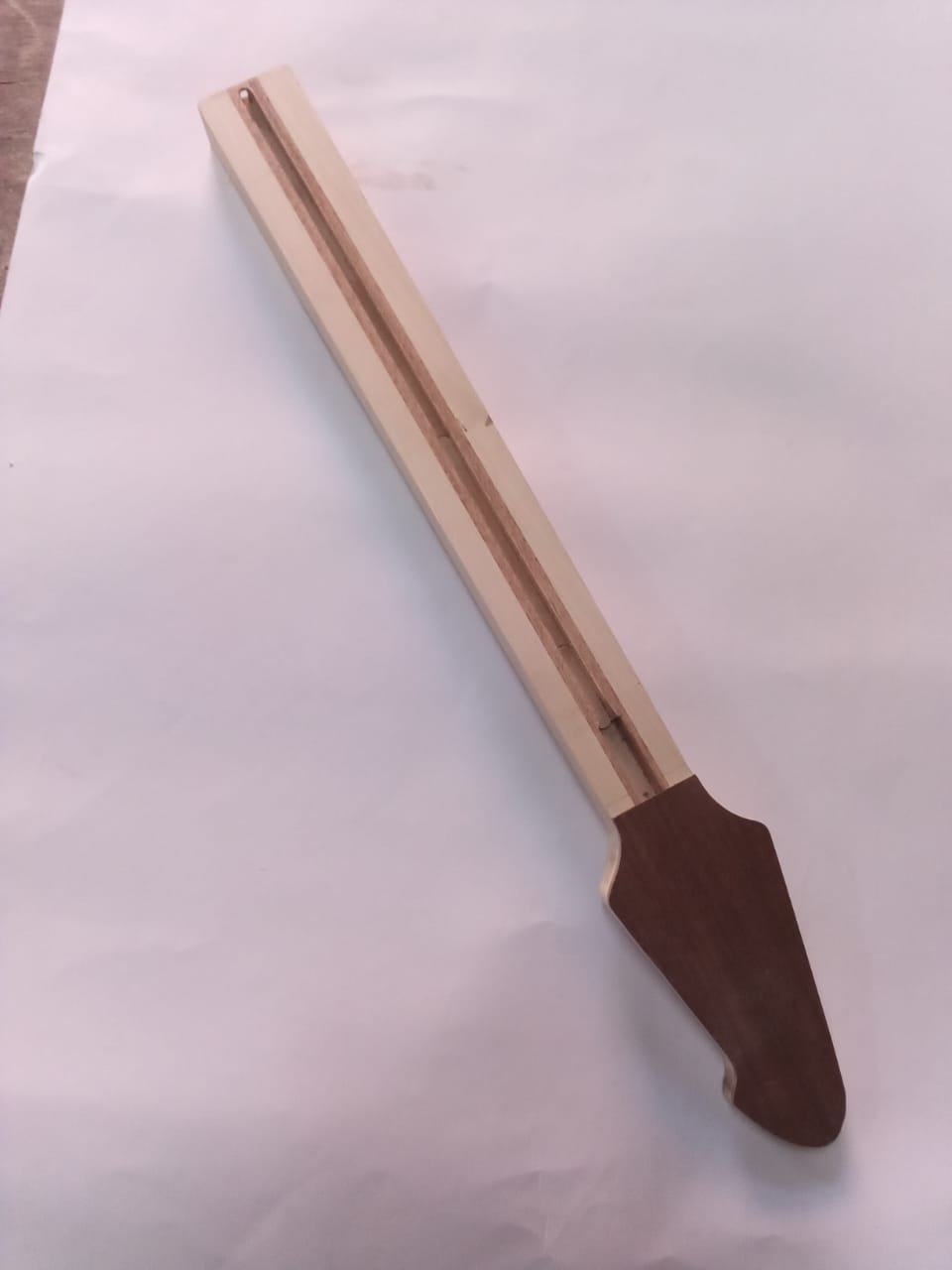

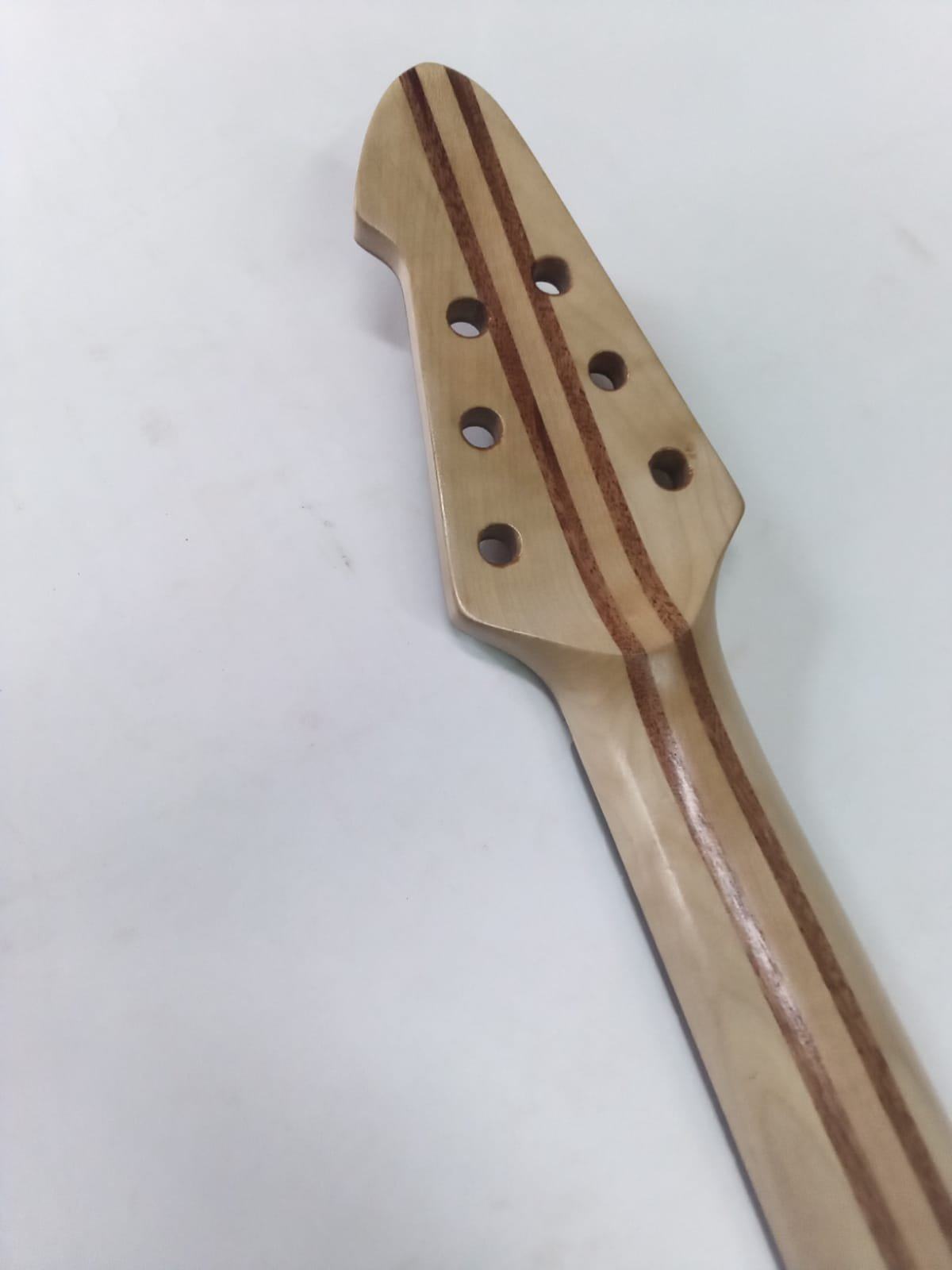

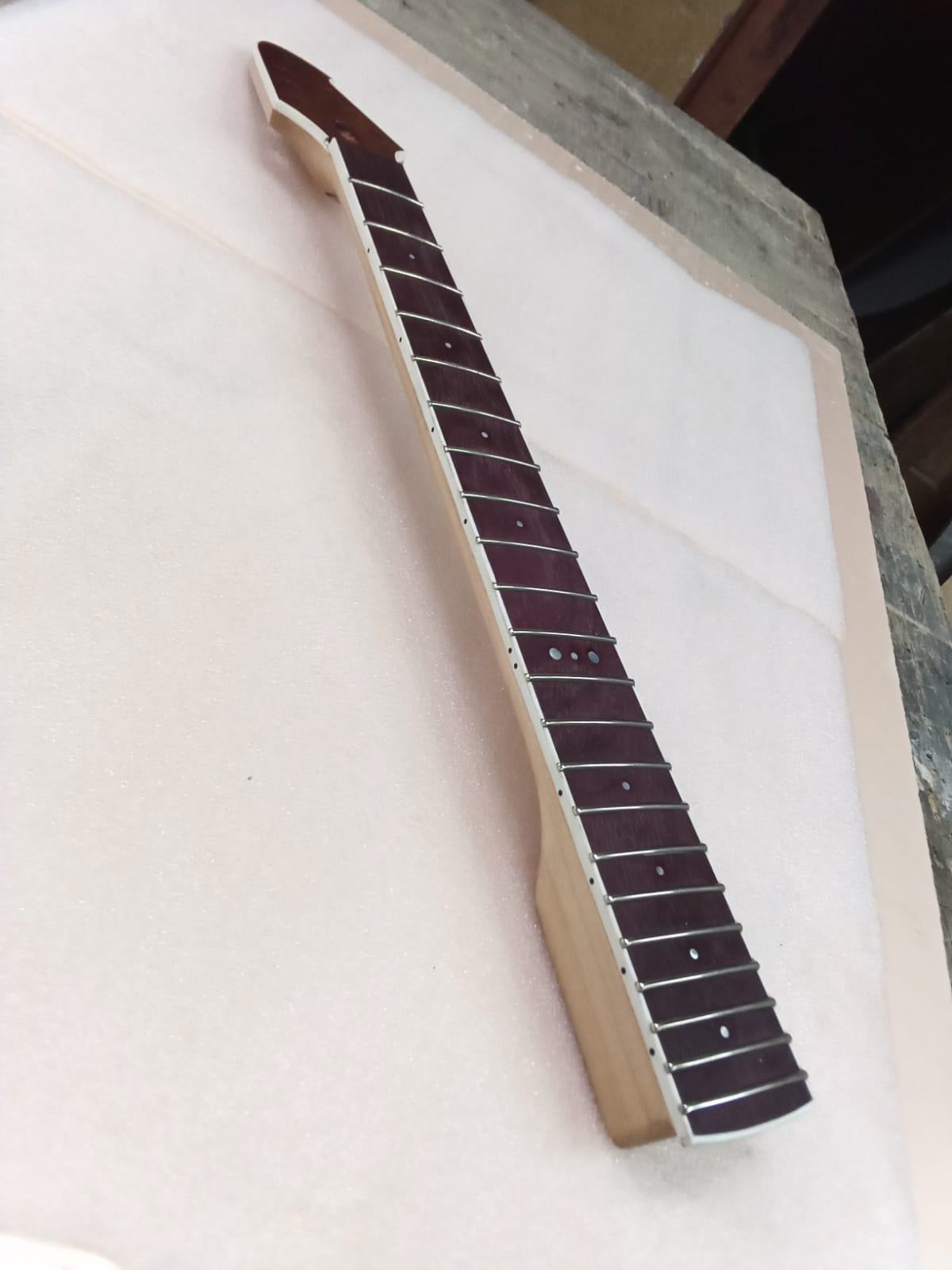

И так, начнем с грифа. Традиционно по конструкции- переклей клена и махагона с цельной головой под 12 градусов. Накладка на головке- махагон. Накладка -палисандр, 20 ладов,профиль 12",ширина у верхнего порожка-43 мм. Гриф профиля "С",на первом ладу -23,5 мм, на двенадцатом -25 мм. Лады -Sintoms 2,8 мм особотвердые.
« Последнее редактирование: Марта 08, 2024, 13:12:58 от ZhukS »

Оффлайн ZhukS Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 411
  • Репутация: +122/-0
  • Zhuk guitars
Re: Russian Telecaster Acoustasonic 12 струн и другие проекты
« Ответ #37 : Марта 08, 2024, 18:35:30 »
Продолжим.

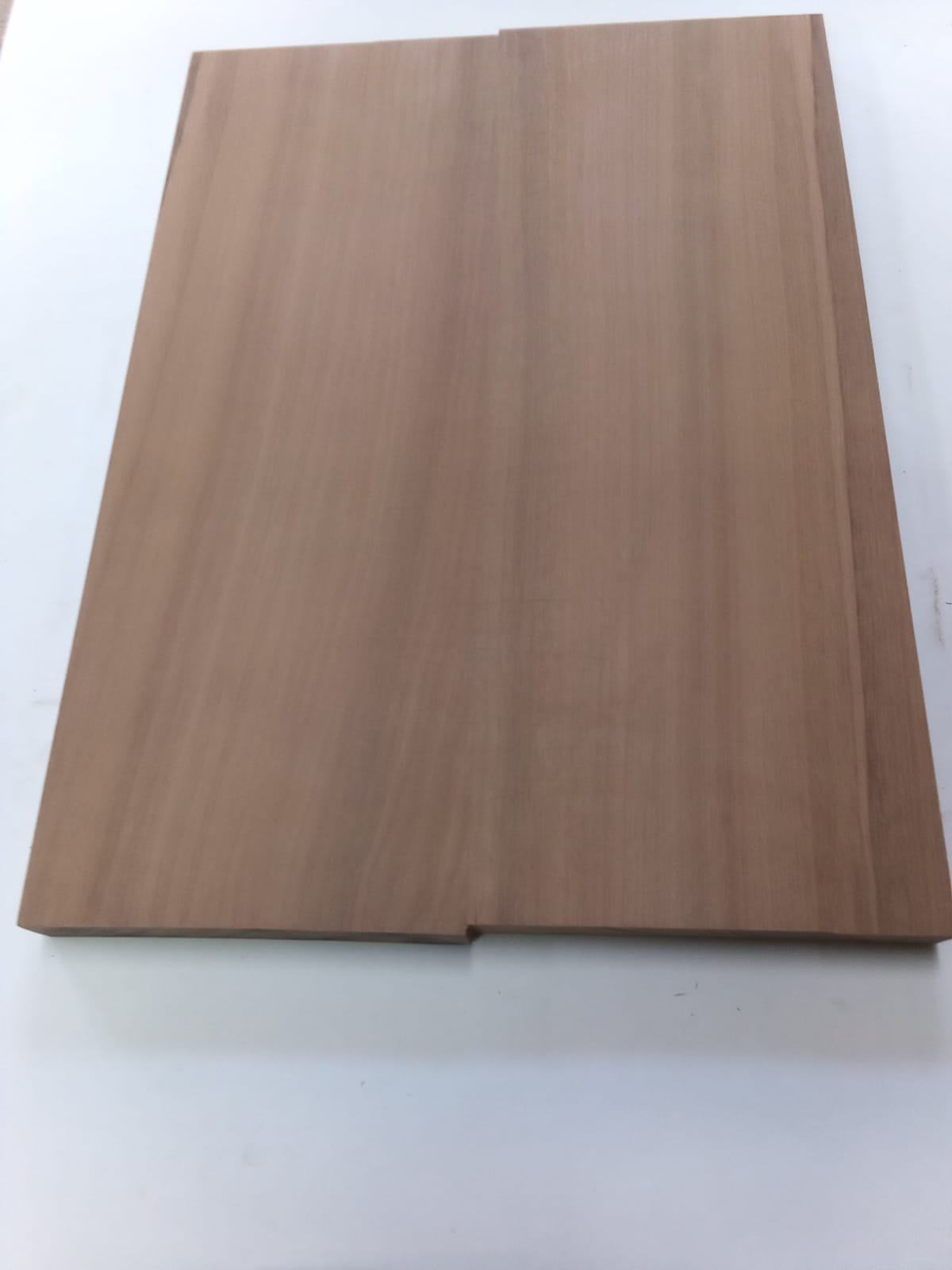

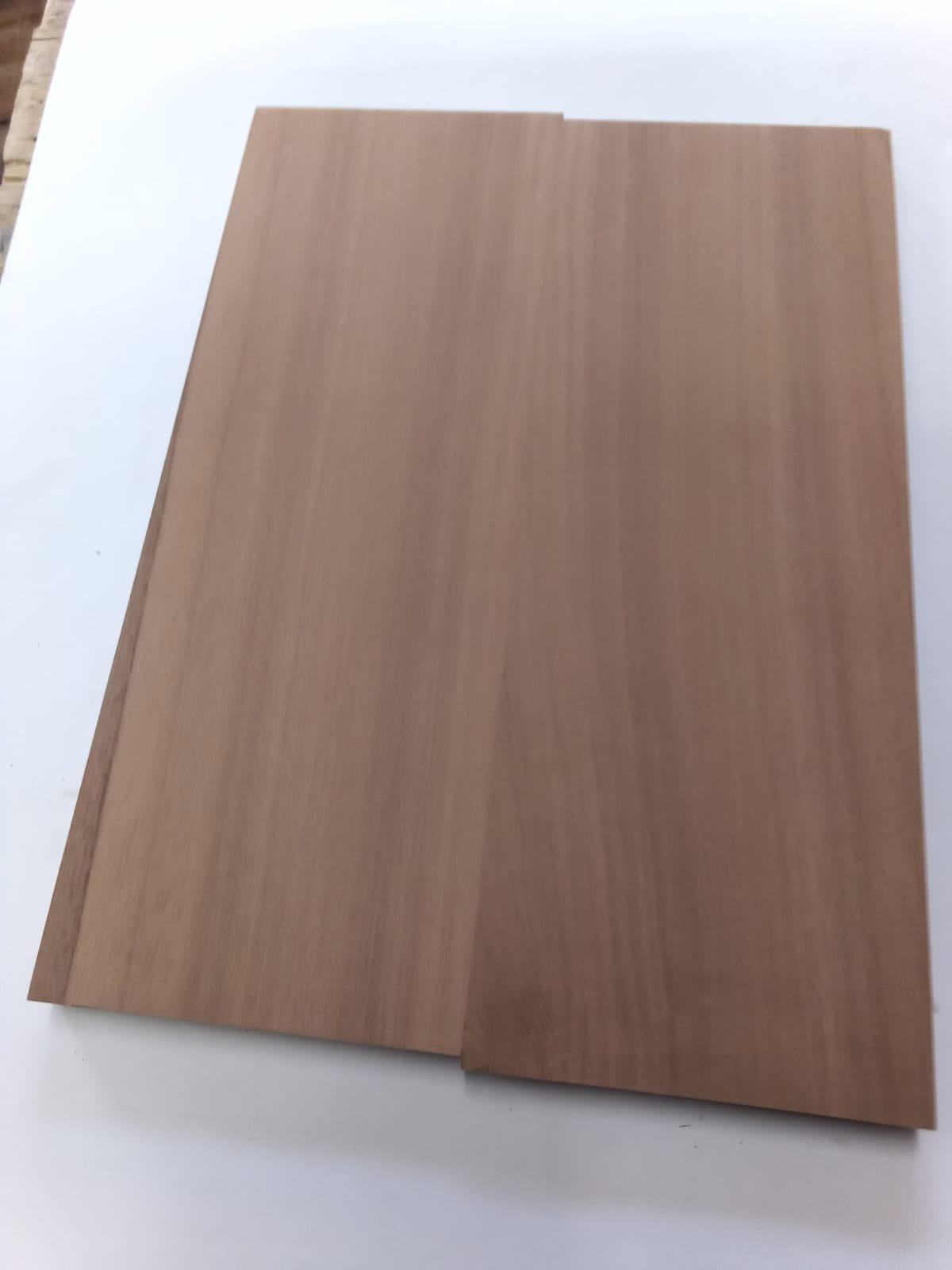

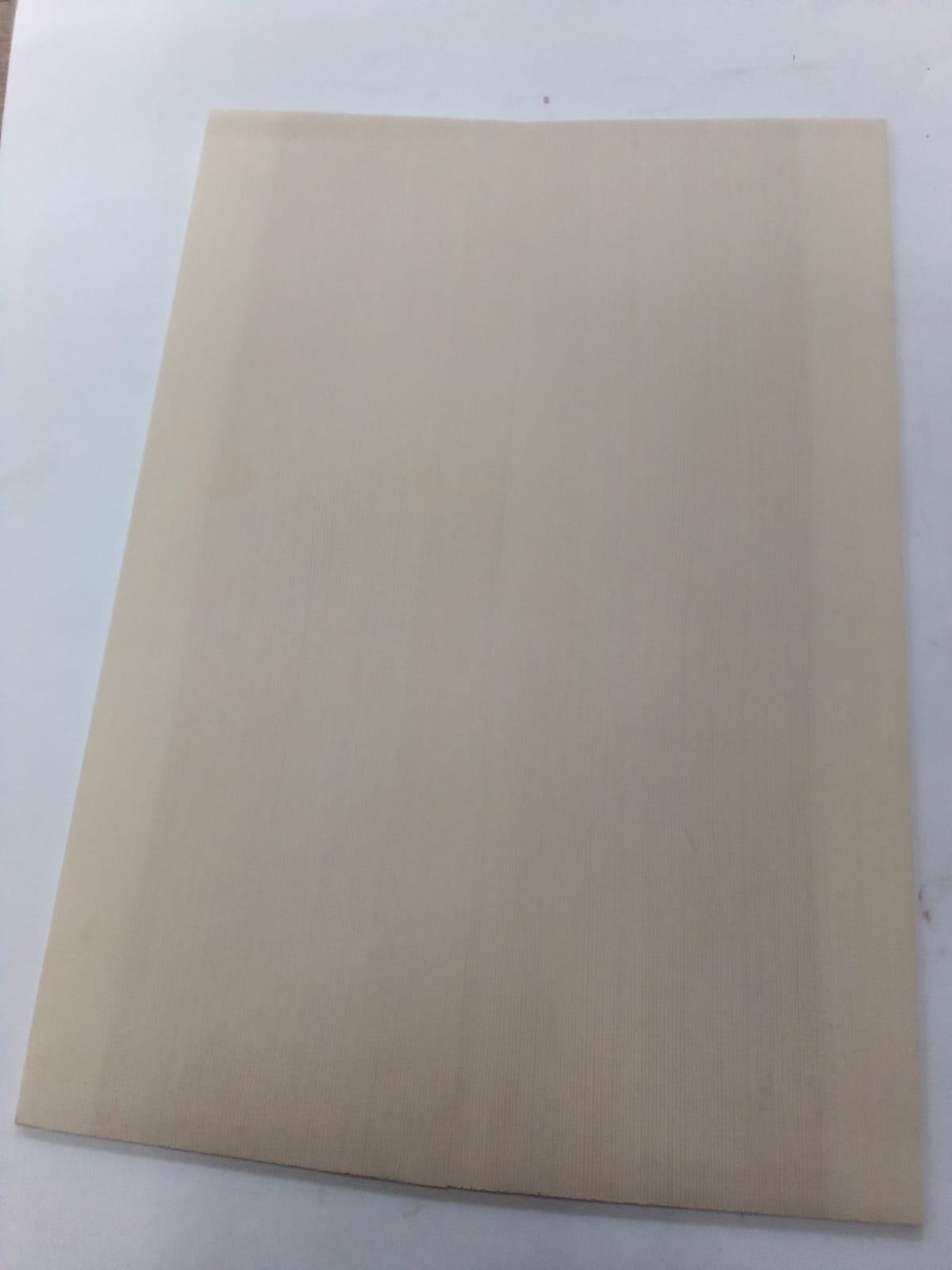

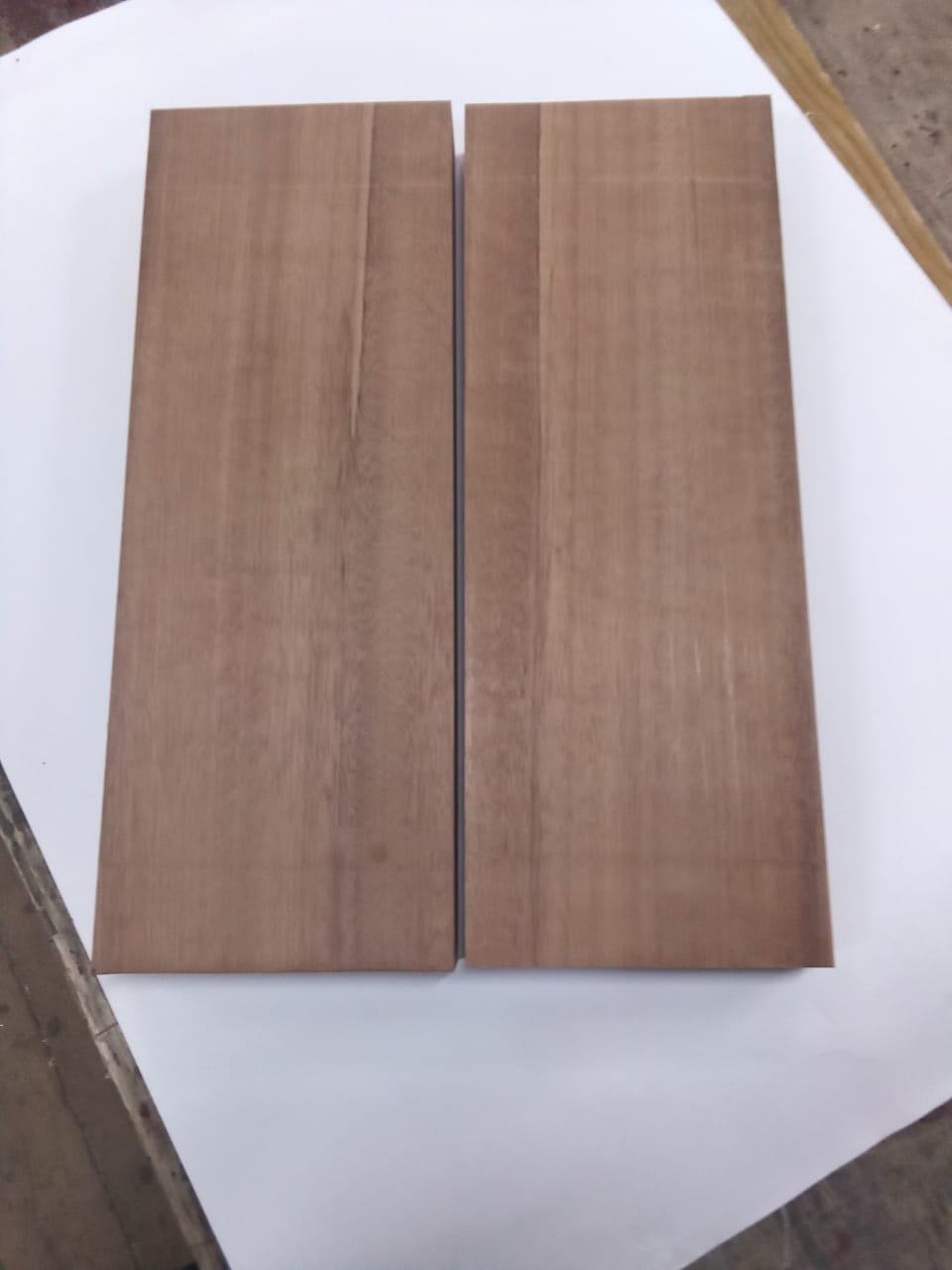

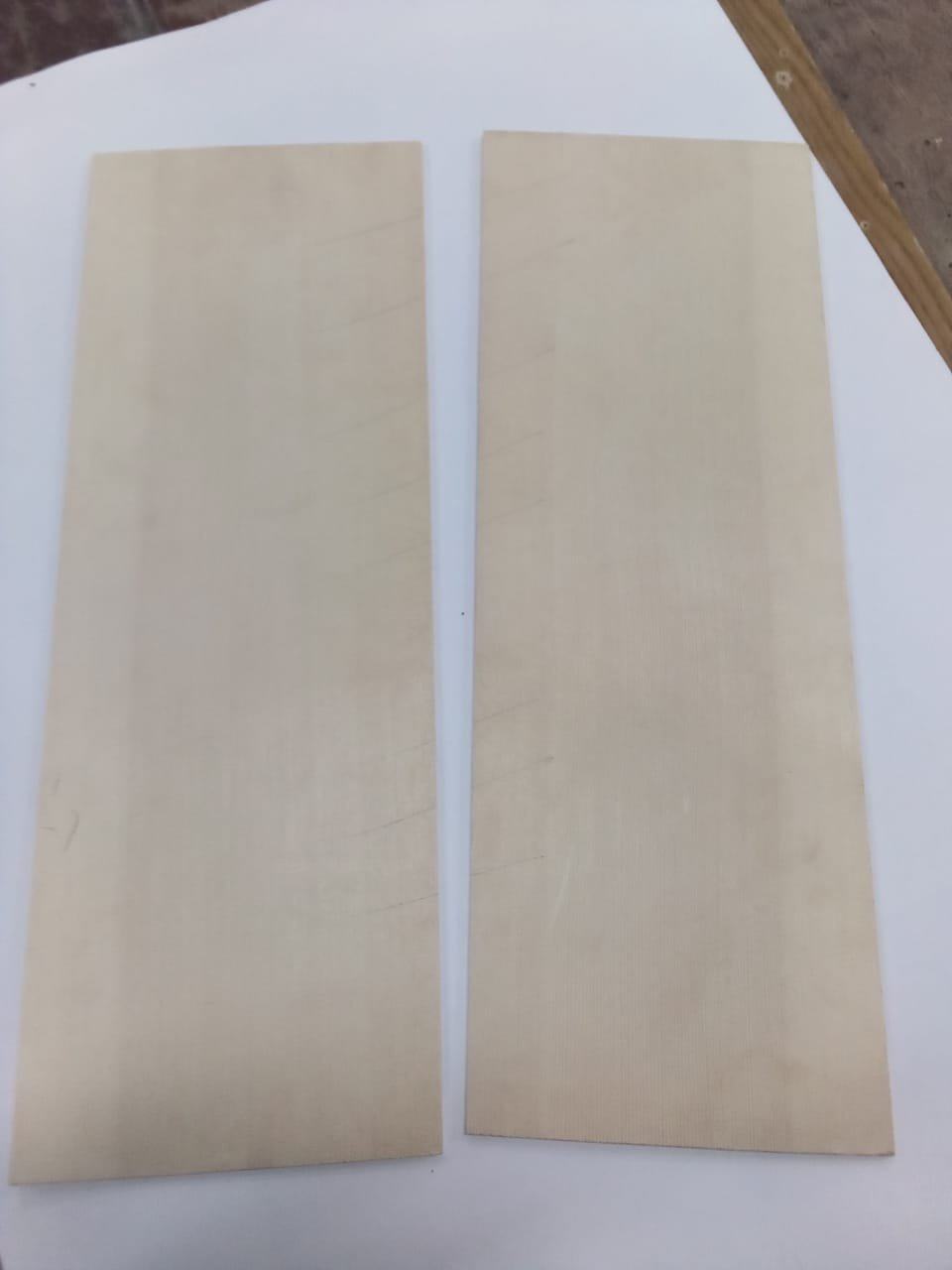

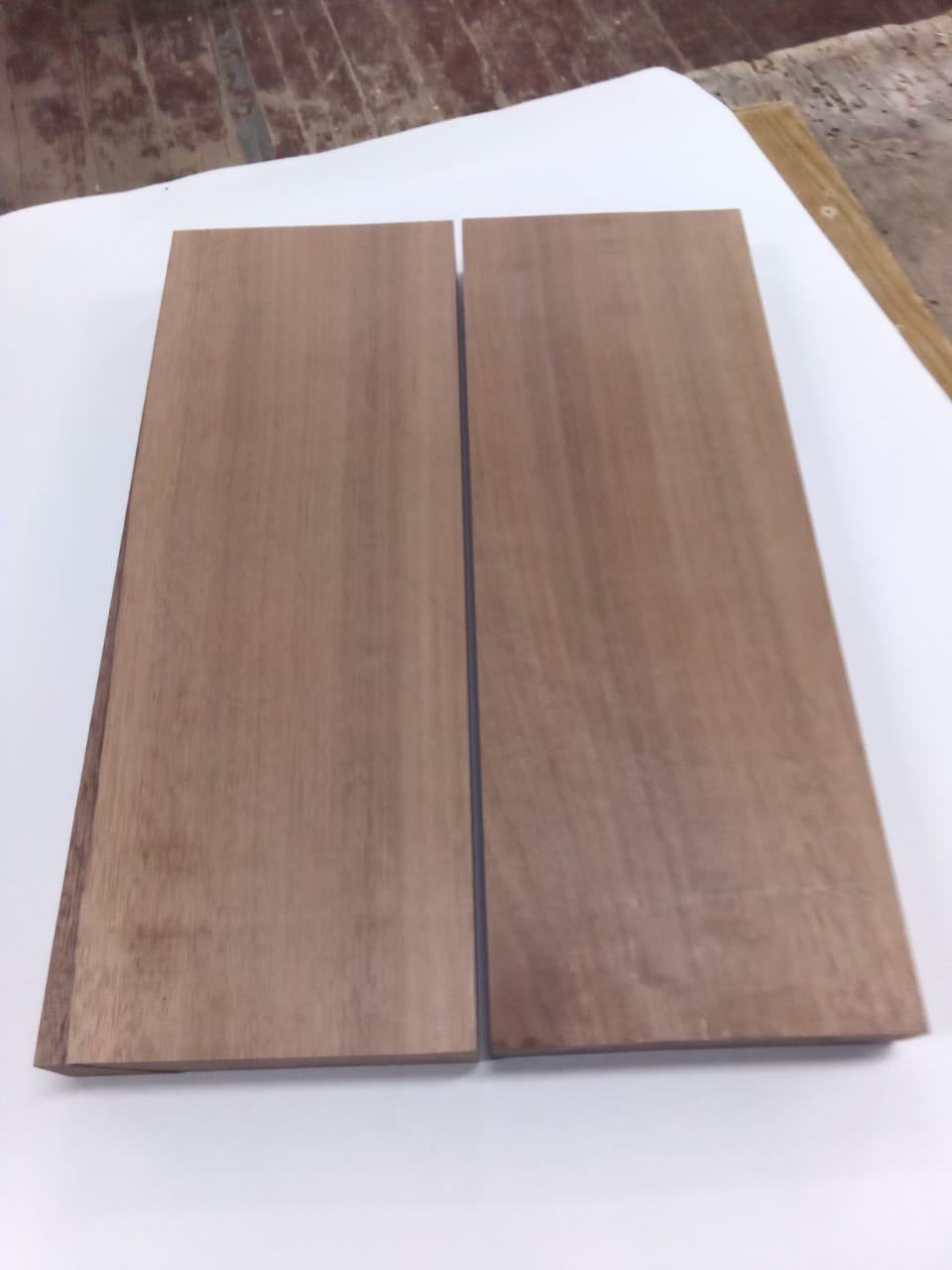

Корпус из макоре ,верхняя дека из резонансной ели. Макоре нужной толщины и размера под требуемую ширину у нас просто нет .Поэтому корпус делается из двух половин. Да и конструкция корпуса предполагает две половины.

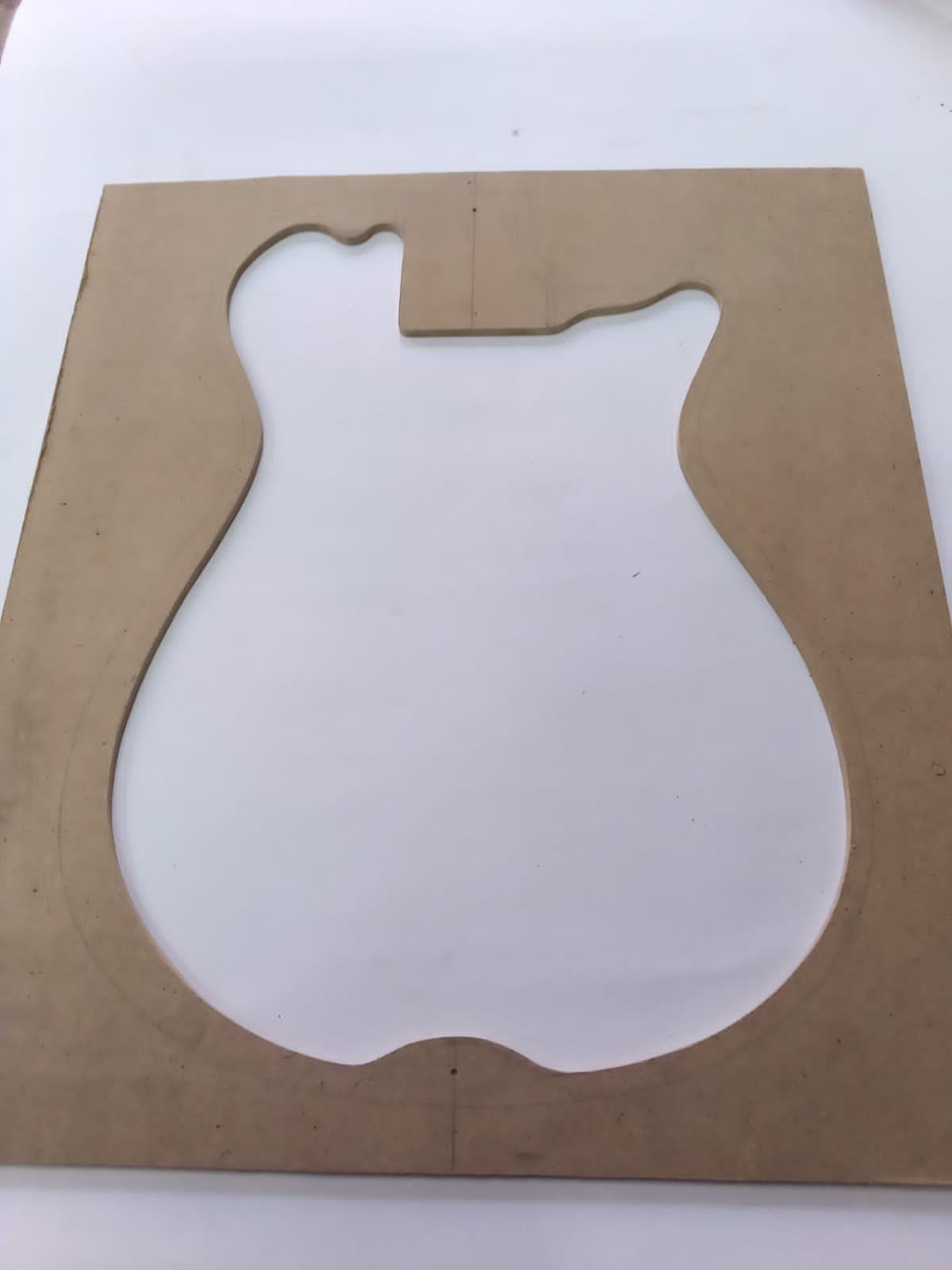

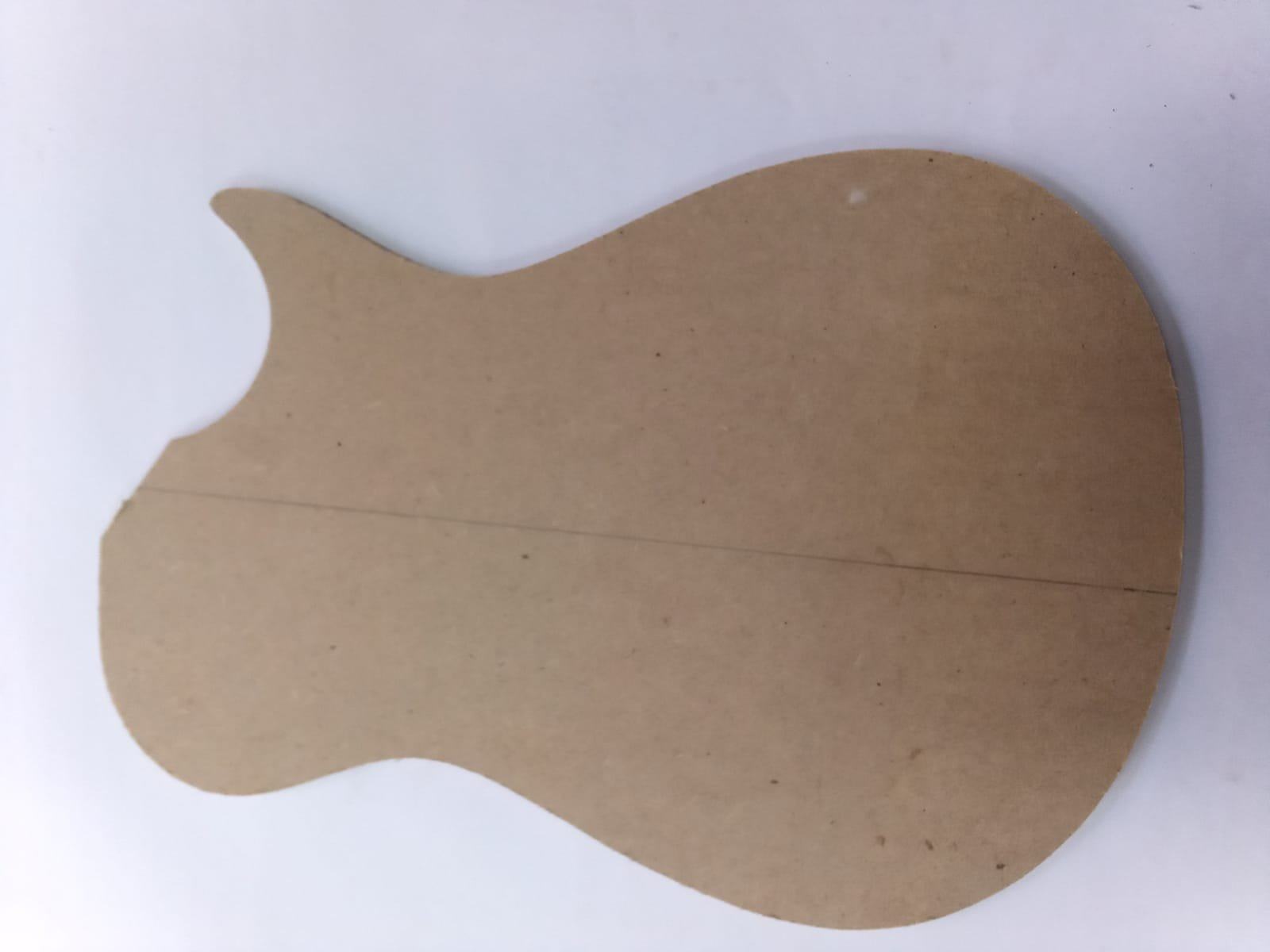

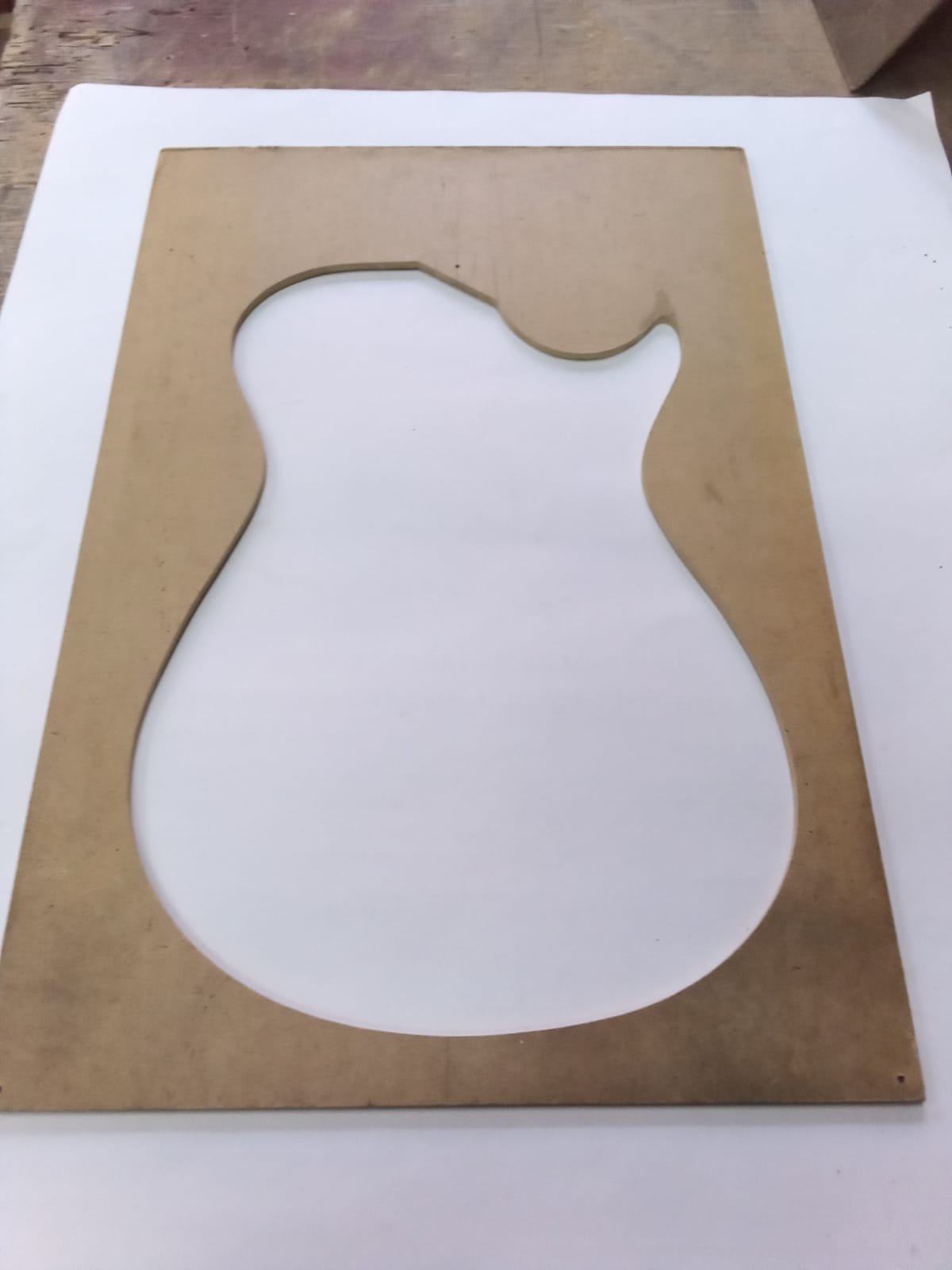

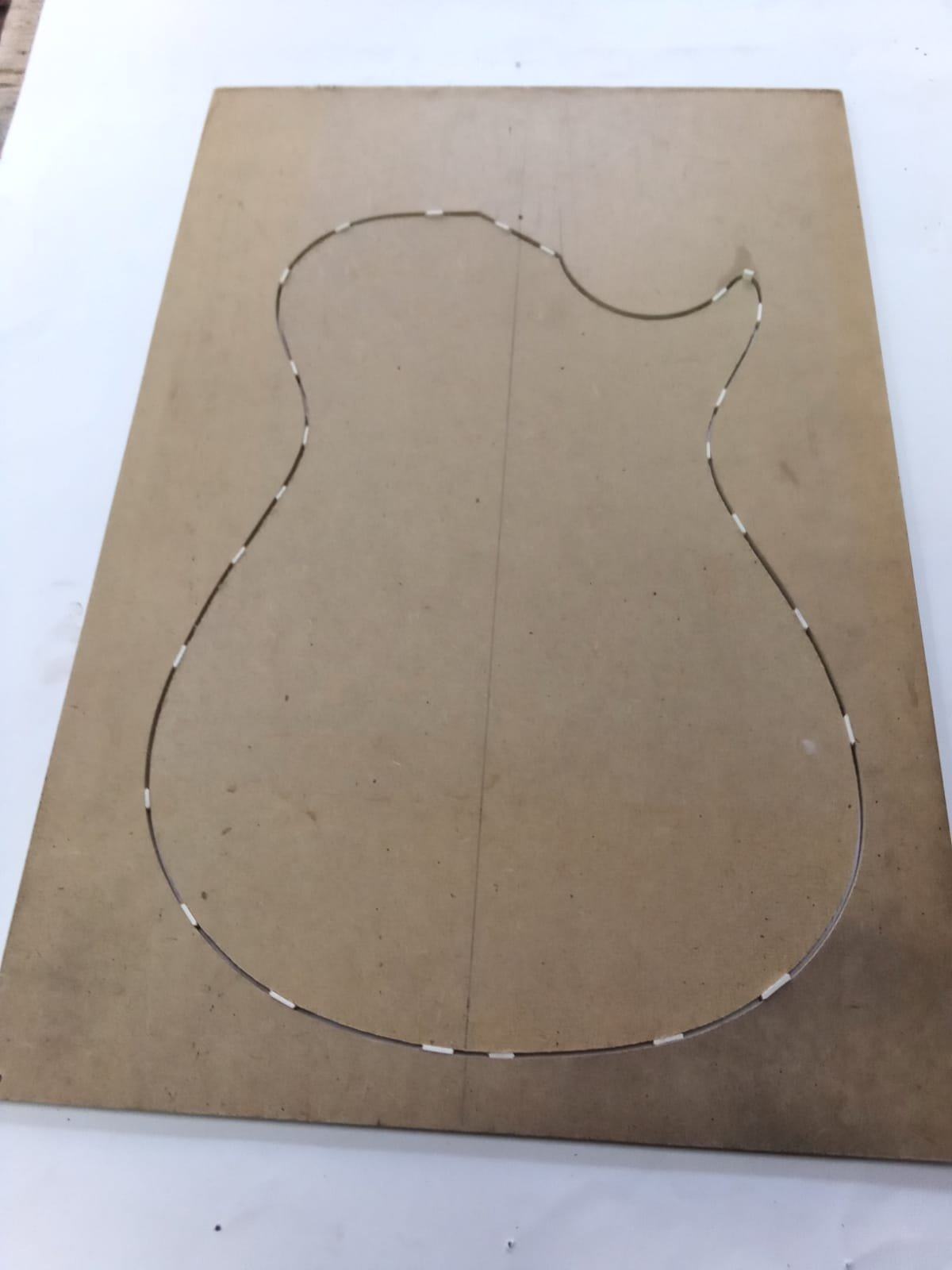

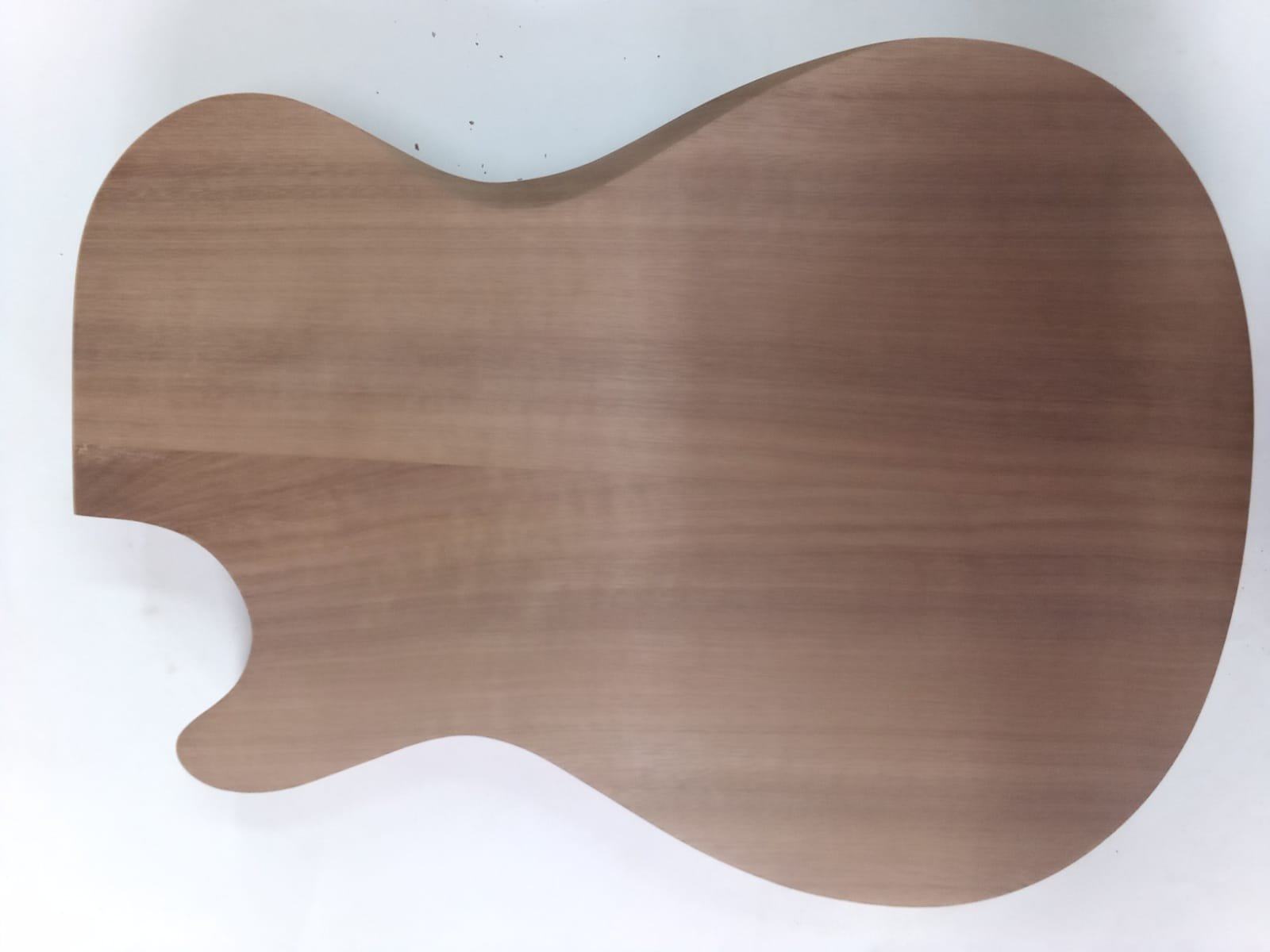

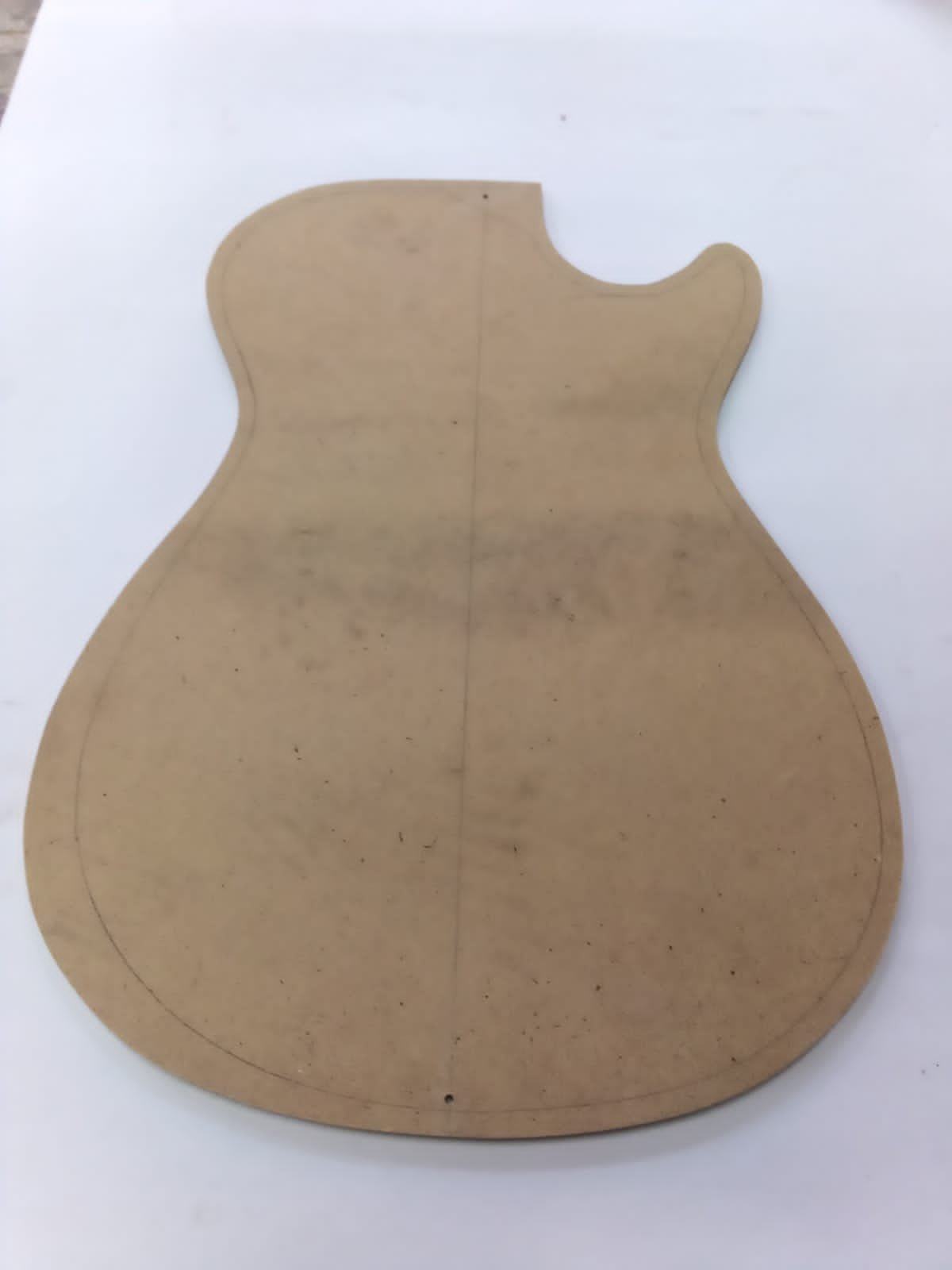

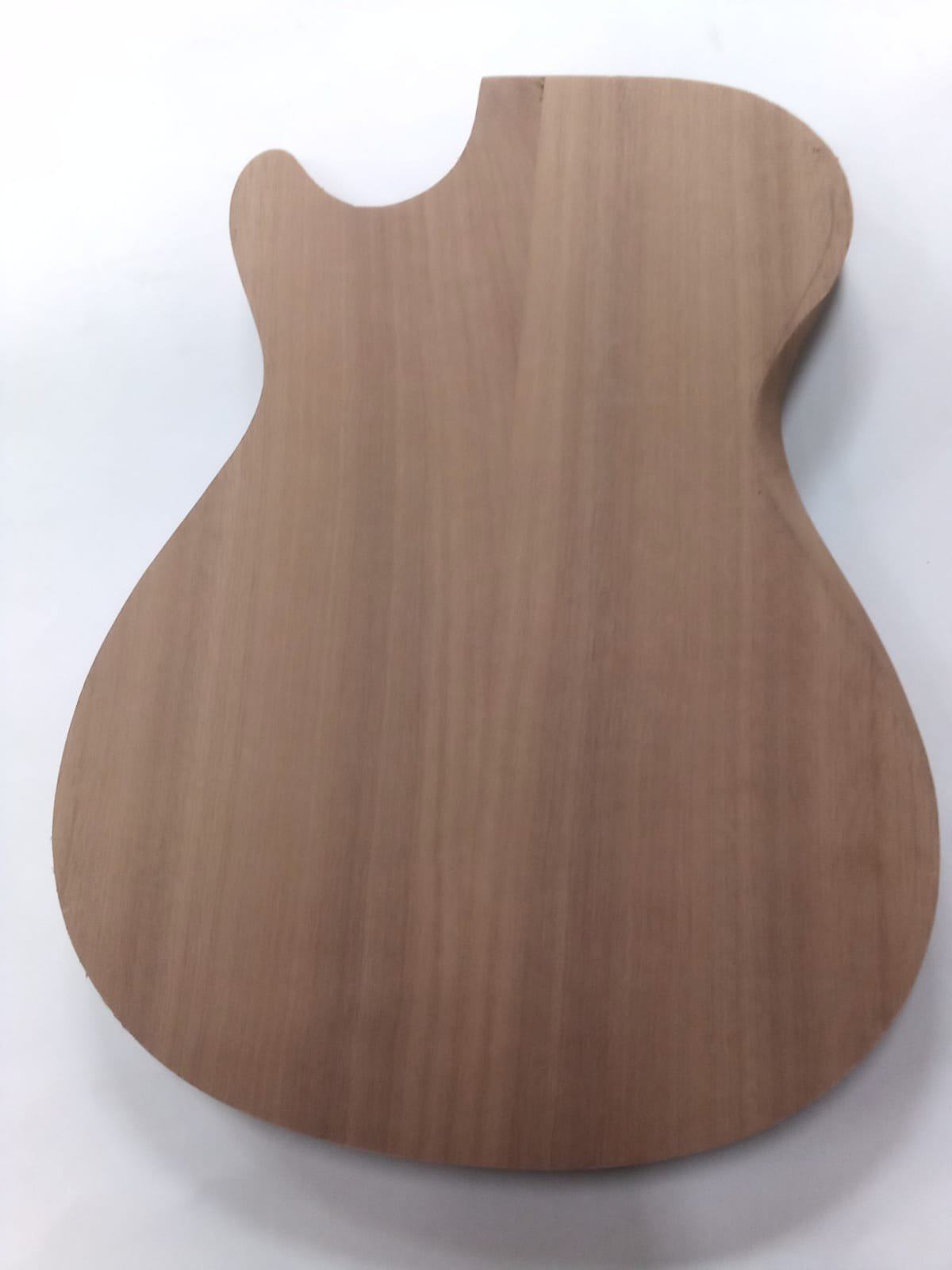

Обработано все и склеено под нужный размер. Подготовлены шаблоны под фрезеровку корпуса и верхней деки.
« Последнее редактирование: Марта 08, 2024, 18:37:44 от ZhukS »

Оффлайн ZhukS Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 411
  • Репутация: +122/-0
  • Zhuk guitars
Re: Russian Telecaster Acoustasonic 12 струн и другие проекты
« Ответ #38 : Марта 13, 2024, 19:45:44 »

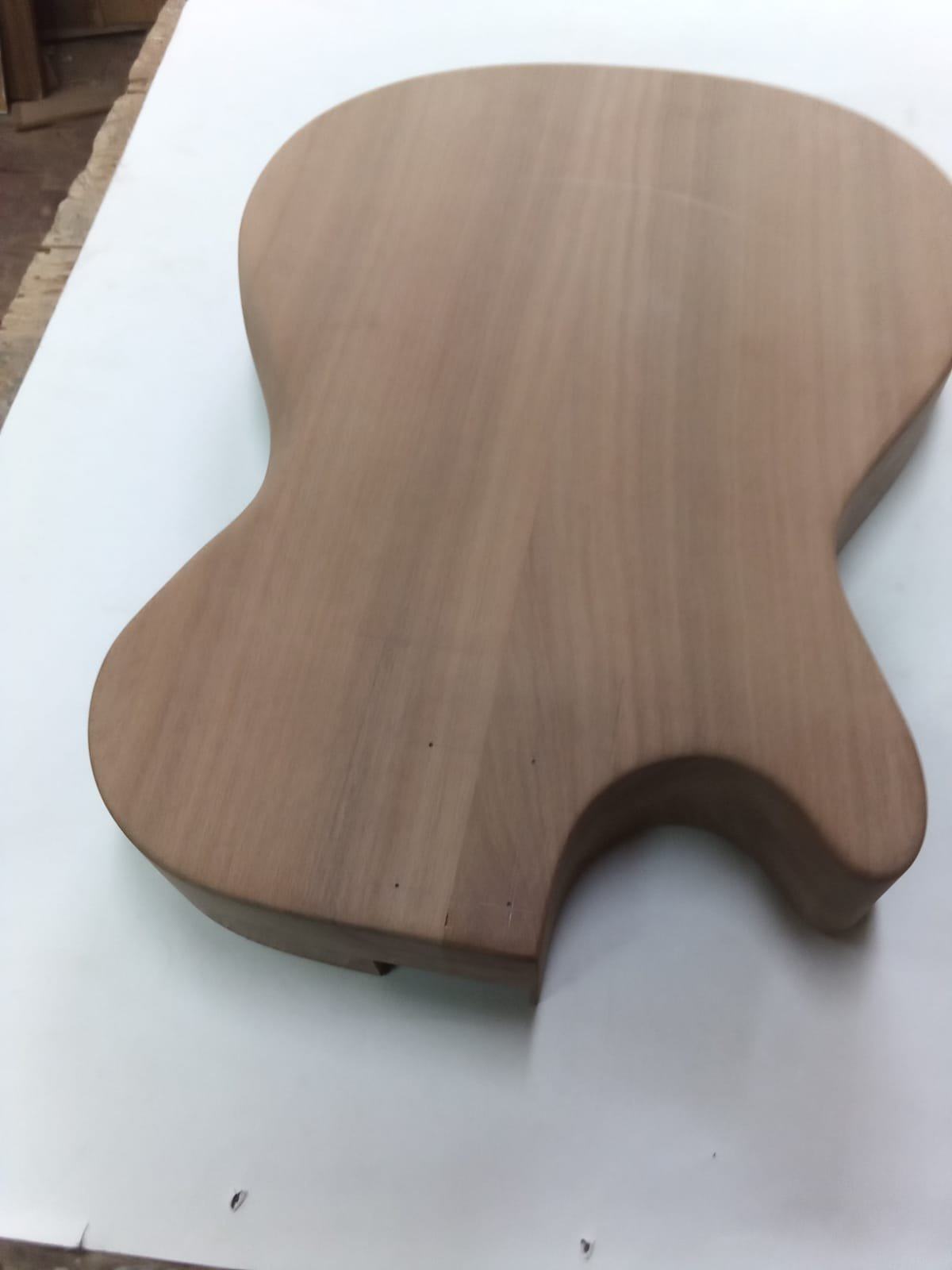

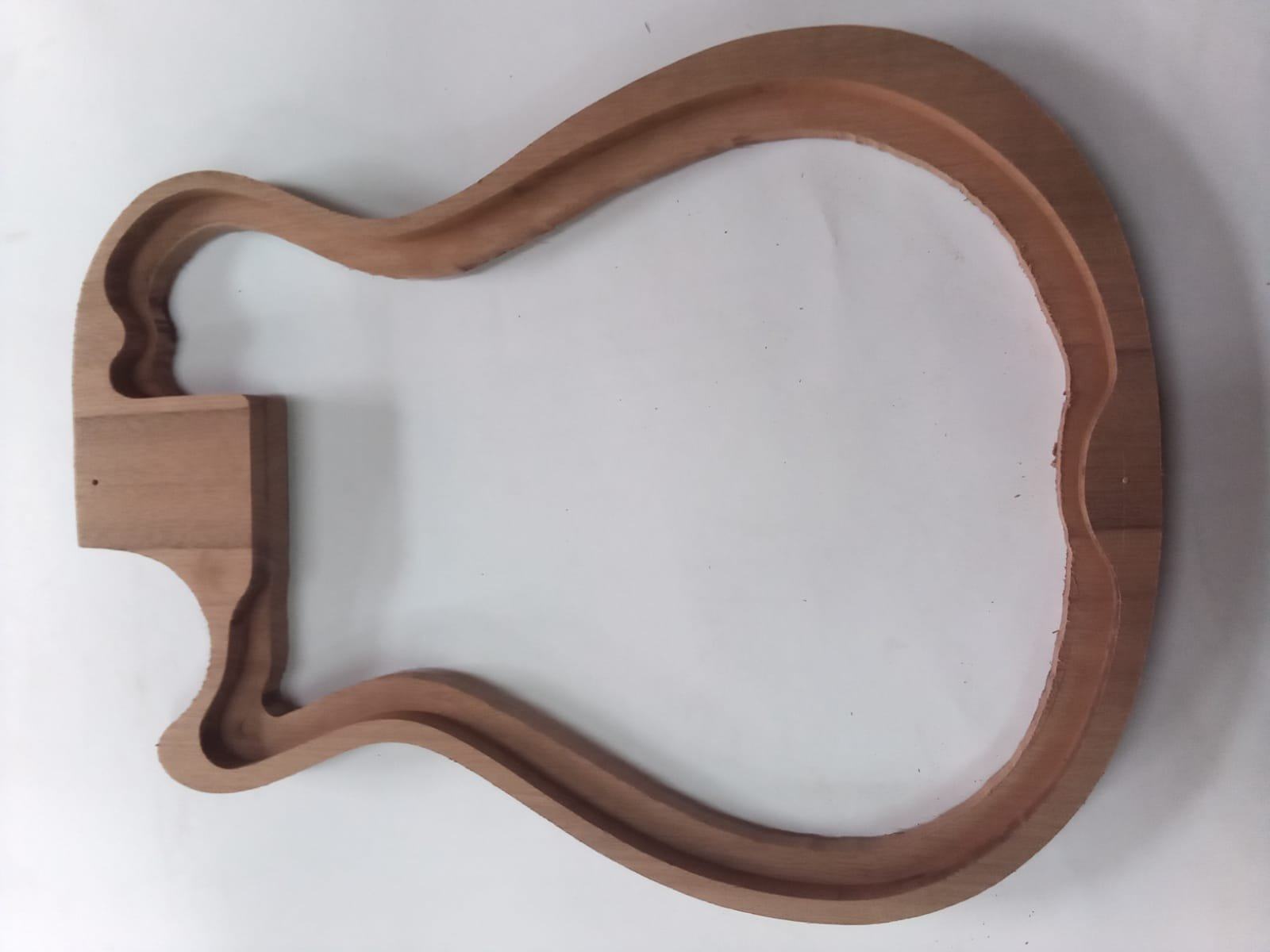

Корпус пошел в обработку. Основные фрезерные работы- и масса стружки из благородного материала ушла в ведро и не одно,а три.

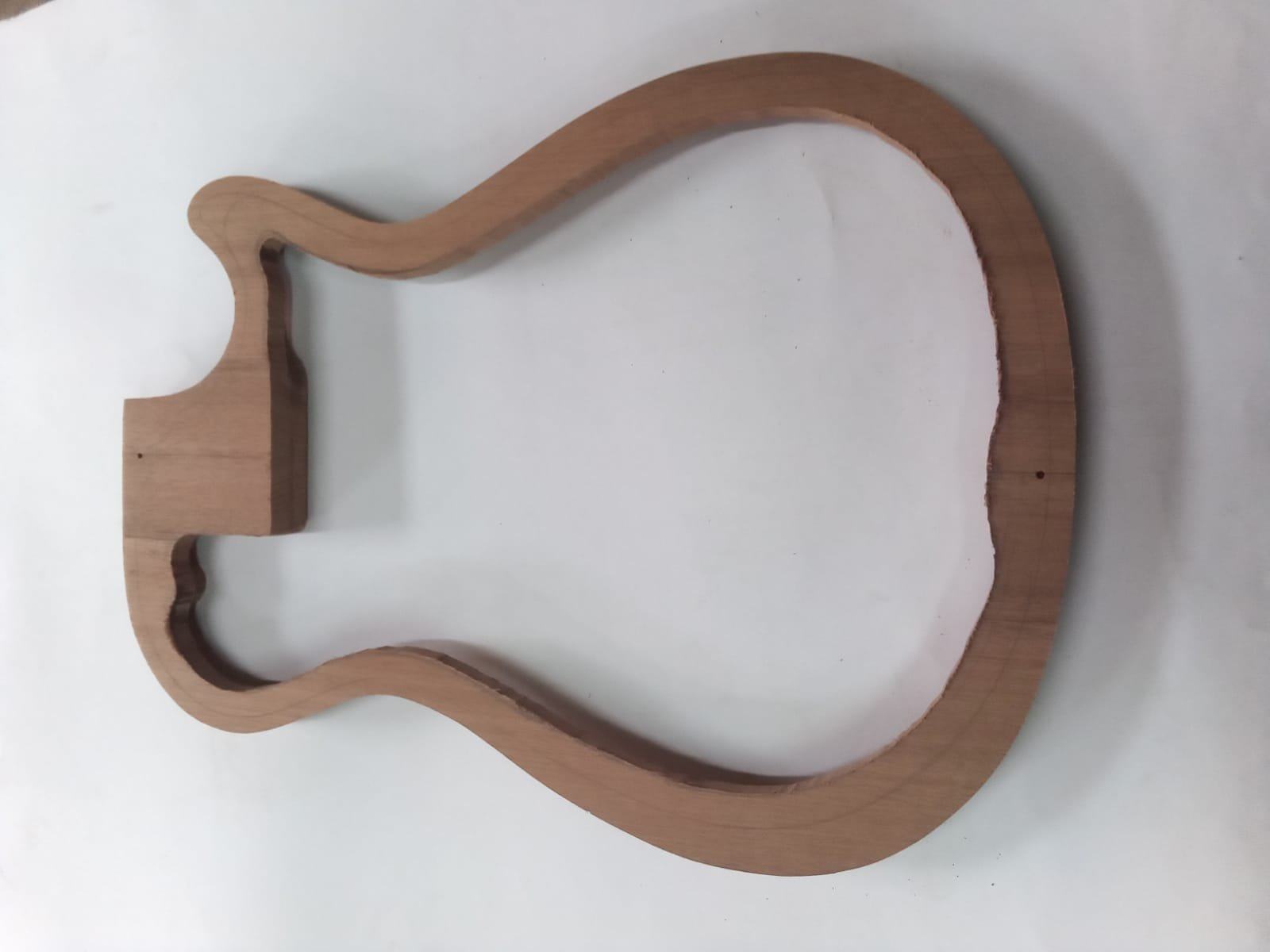

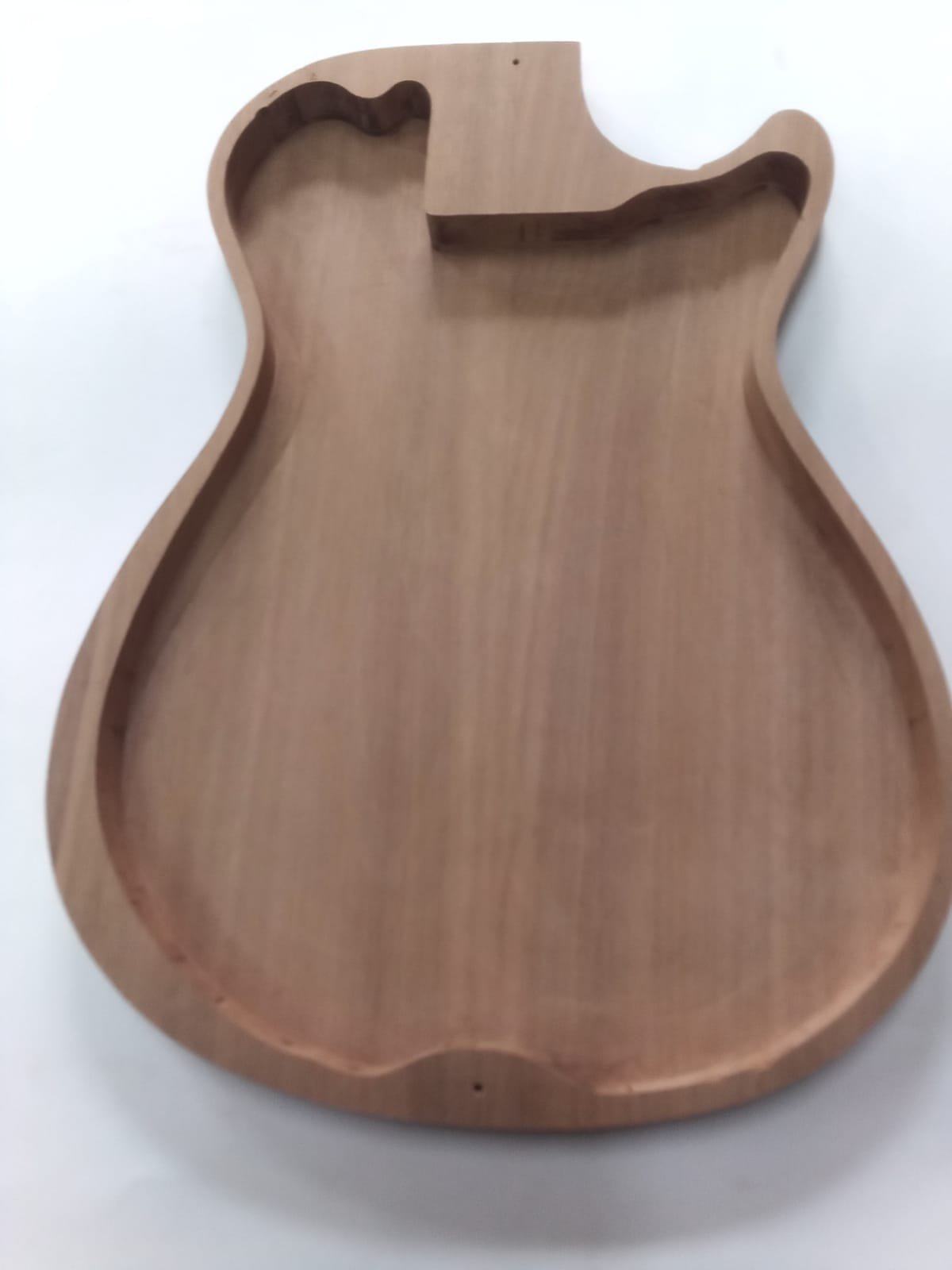

Вот что имеем сейчас.Половинки корпуса практически готовы к установке рип и пружин. Верхняя половинка еще одну фрезеровку пройдет-под установку верхней деки.

Оффлайн ZhukS Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 411
  • Репутация: +122/-0
  • Zhuk guitars
Re: Russian Telecaster Acoustasonic 12 струн и другие проекты
« Ответ #39 : Марта 29, 2024, 16:27:09 »
Продолжаем отчет.

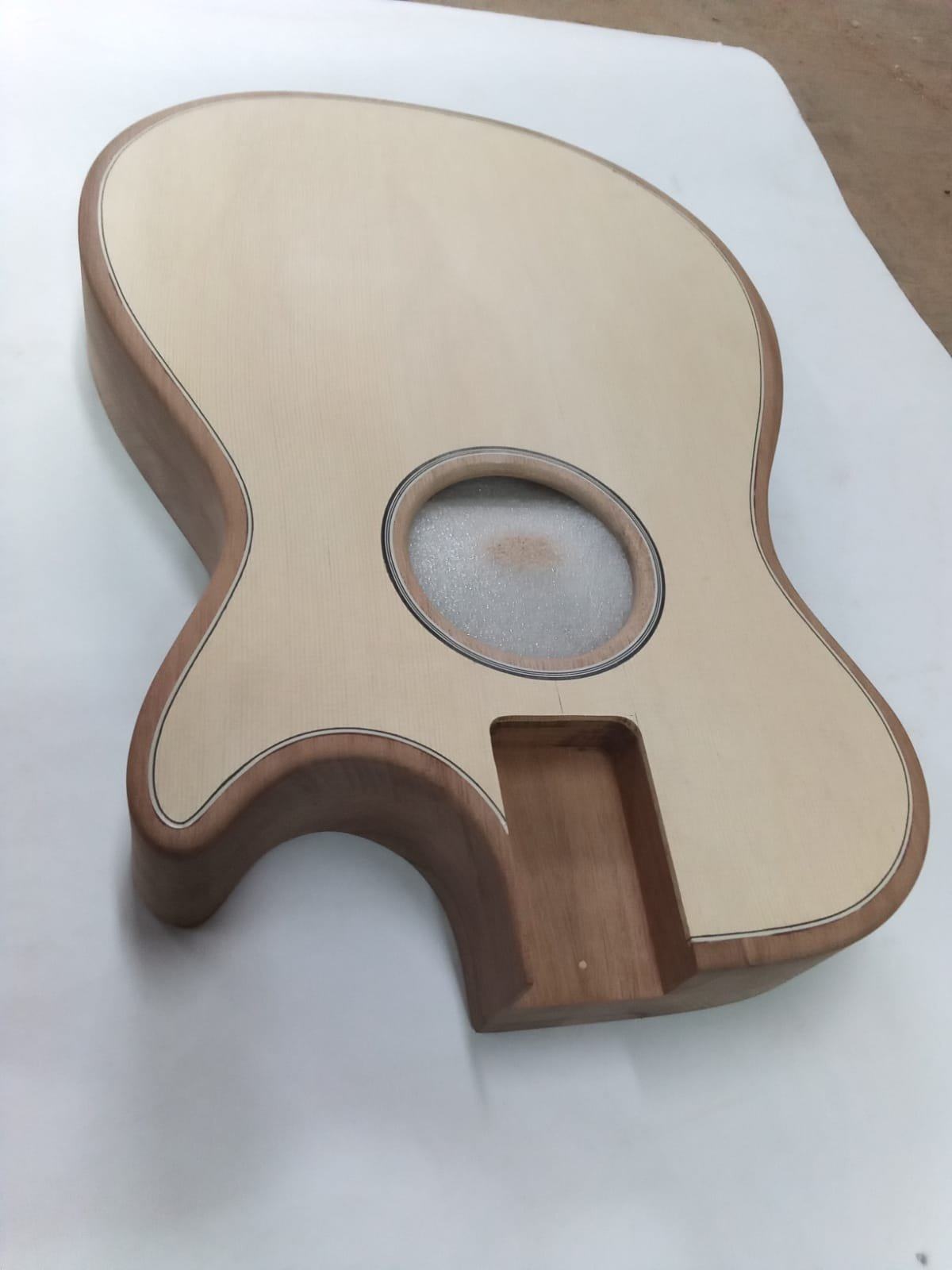

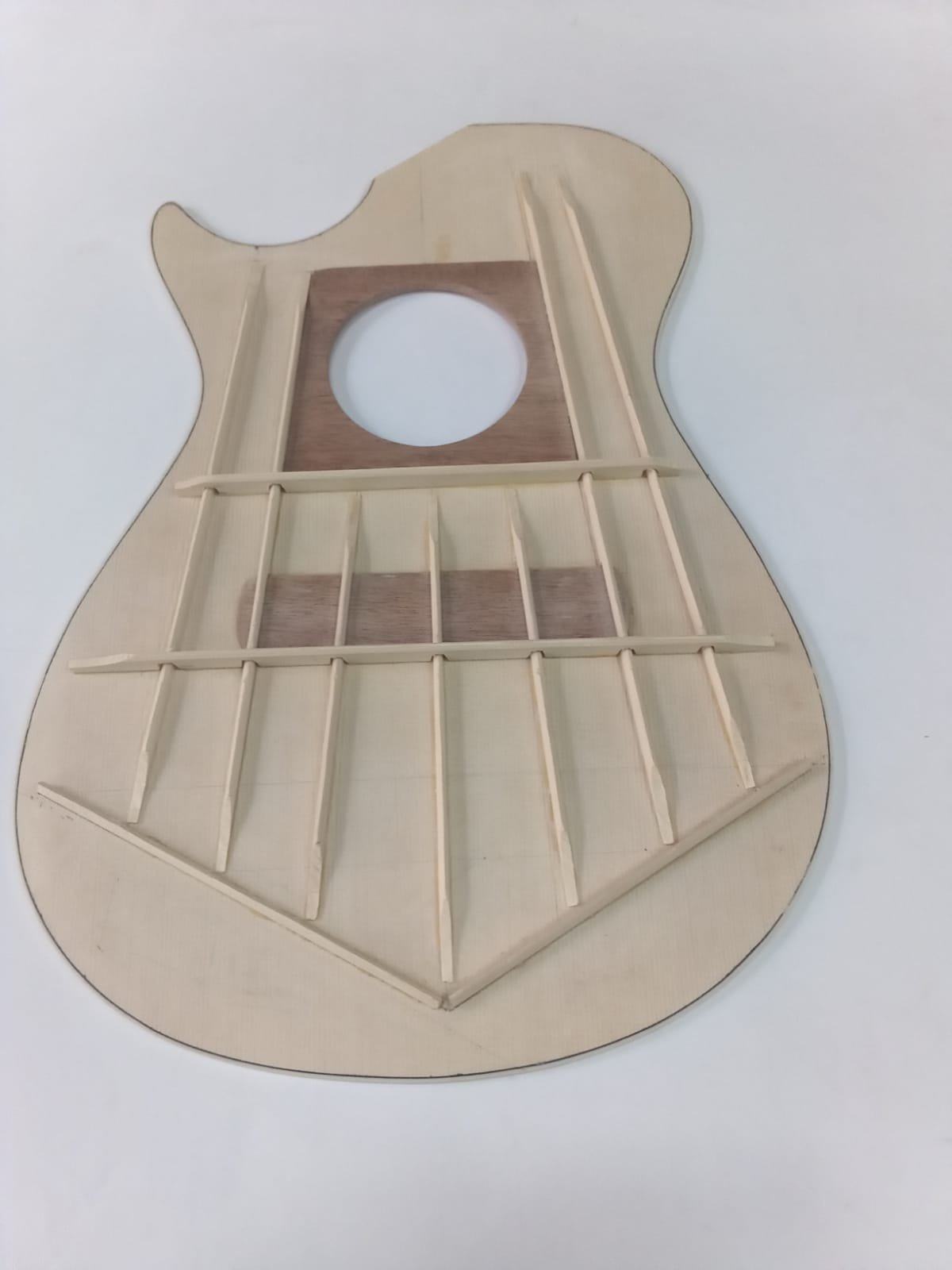

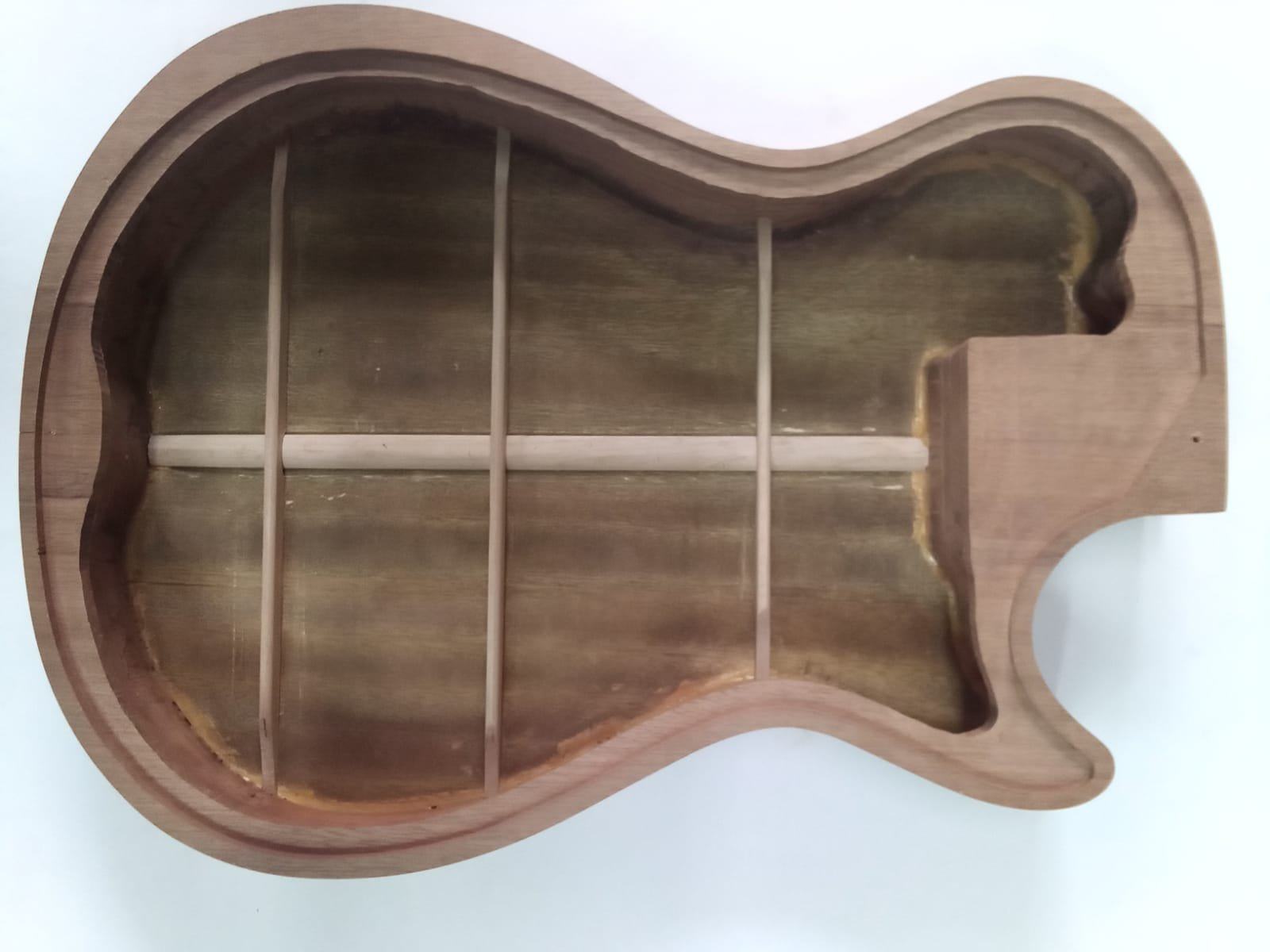

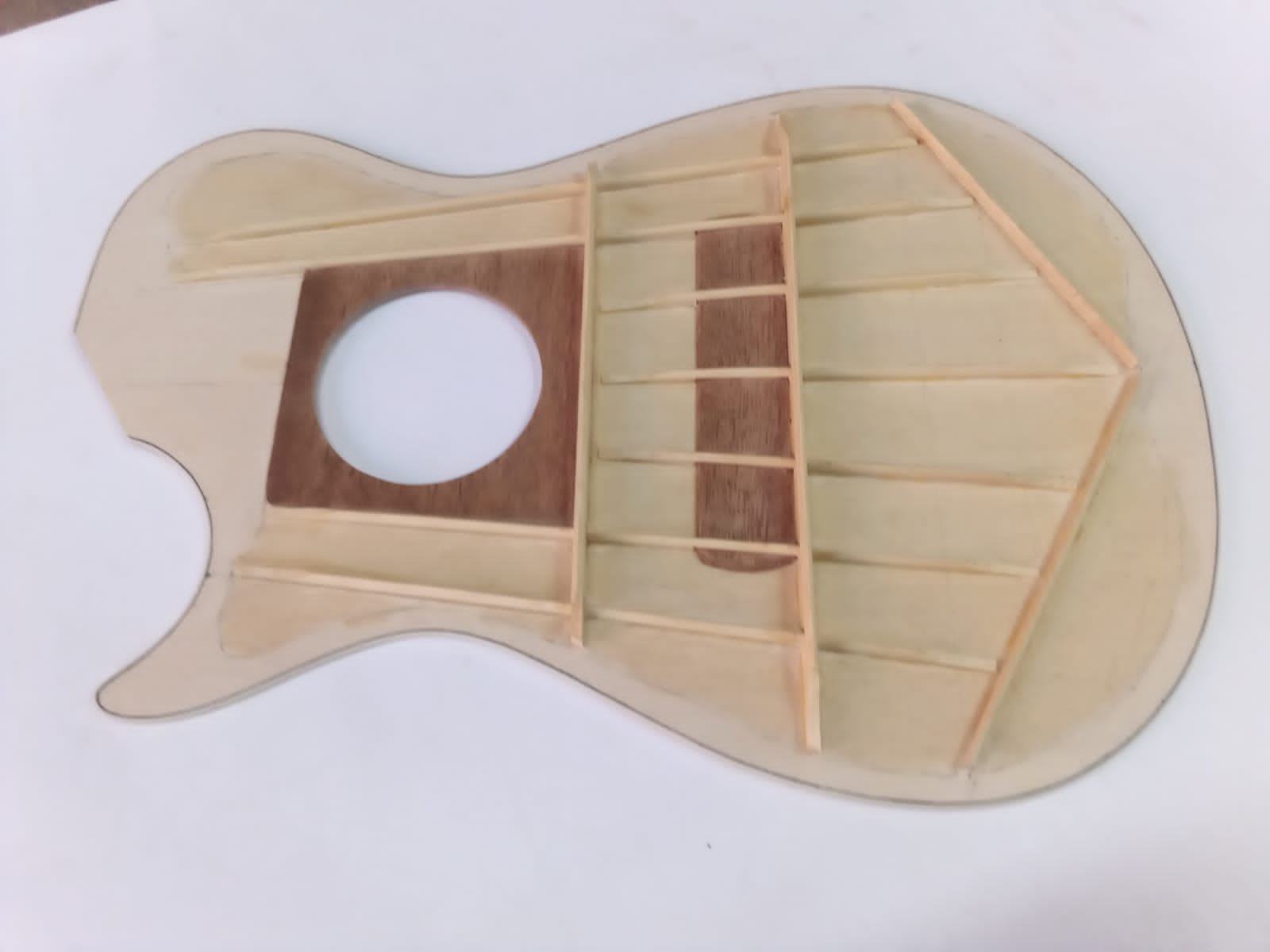

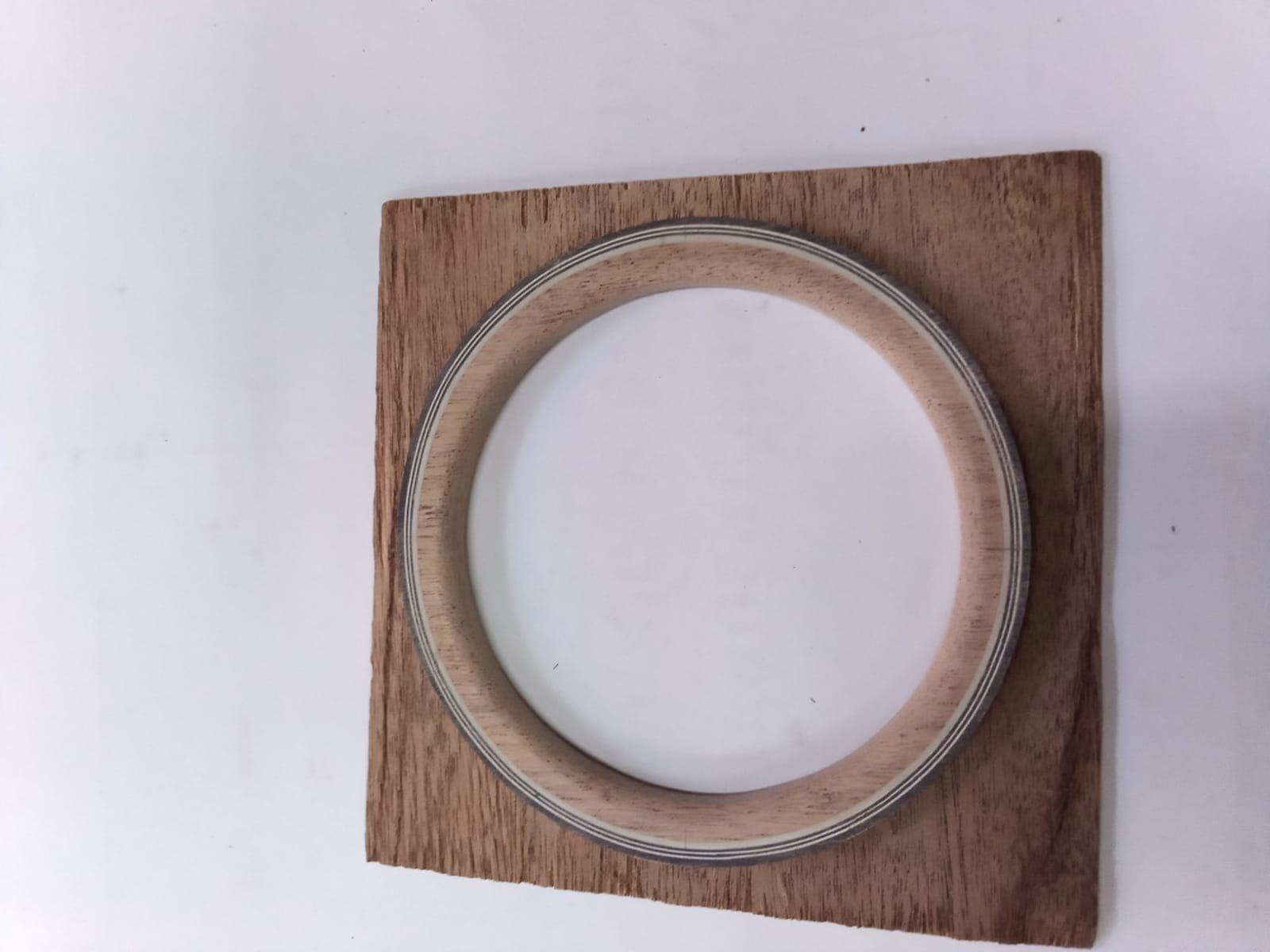

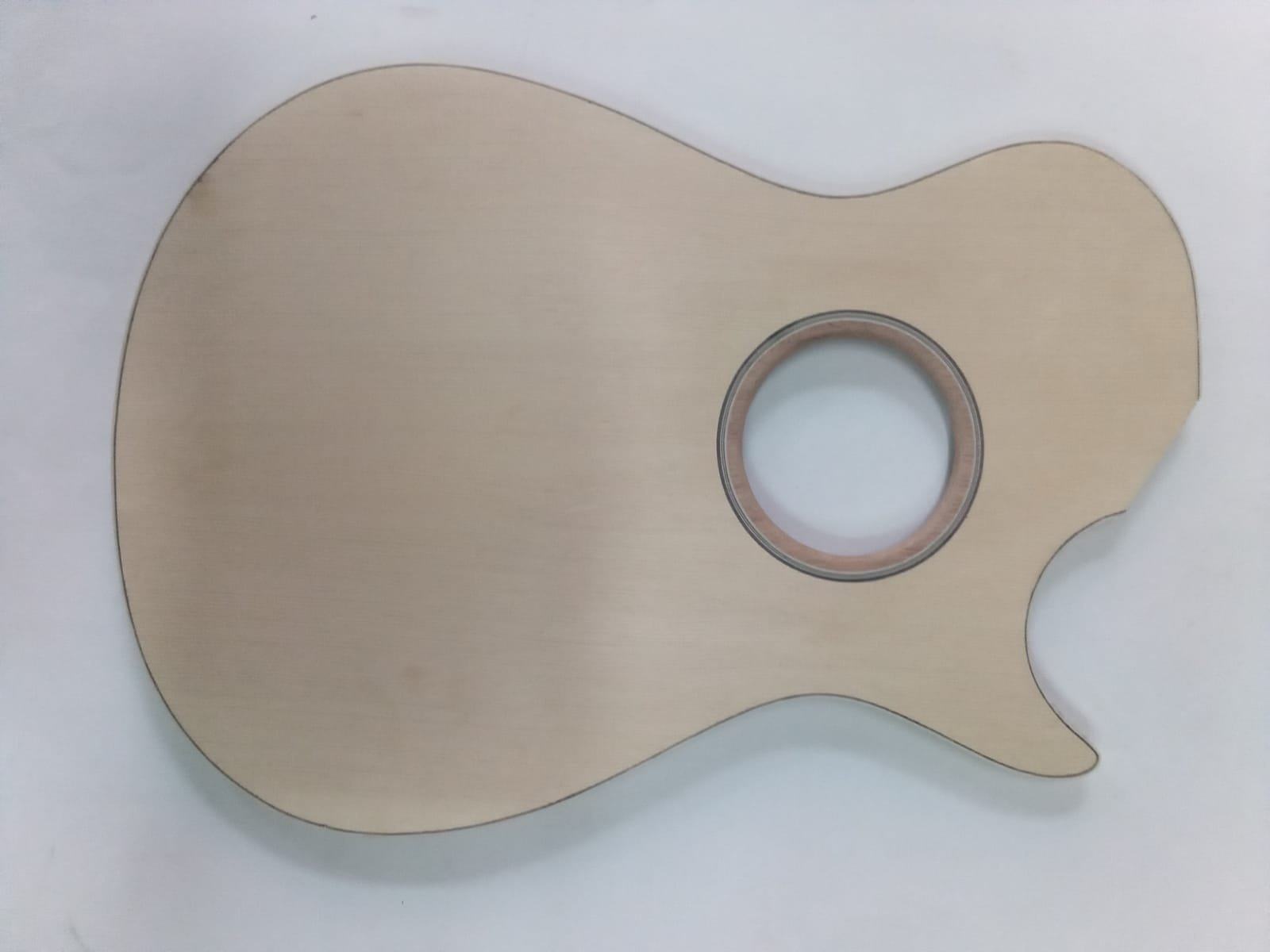

Склеены половинки корпуса и приклеены пружины на нижнюю деку.Верхняя дека обрела розетку,усиление под бридж и веер пружин. Приклеен двухцветный кант.  Все прошлифовано 80 и 120. Ну и прикидка перед вклейкой деки в корпус.

Оффлайн ZhukS Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 411
  • Репутация: +122/-0
  • Zhuk guitars
Re: Russian Telecaster Acoustasonic 12 струн и другие проекты
« Ответ #40 : Марта 30, 2024, 17:03:52 »

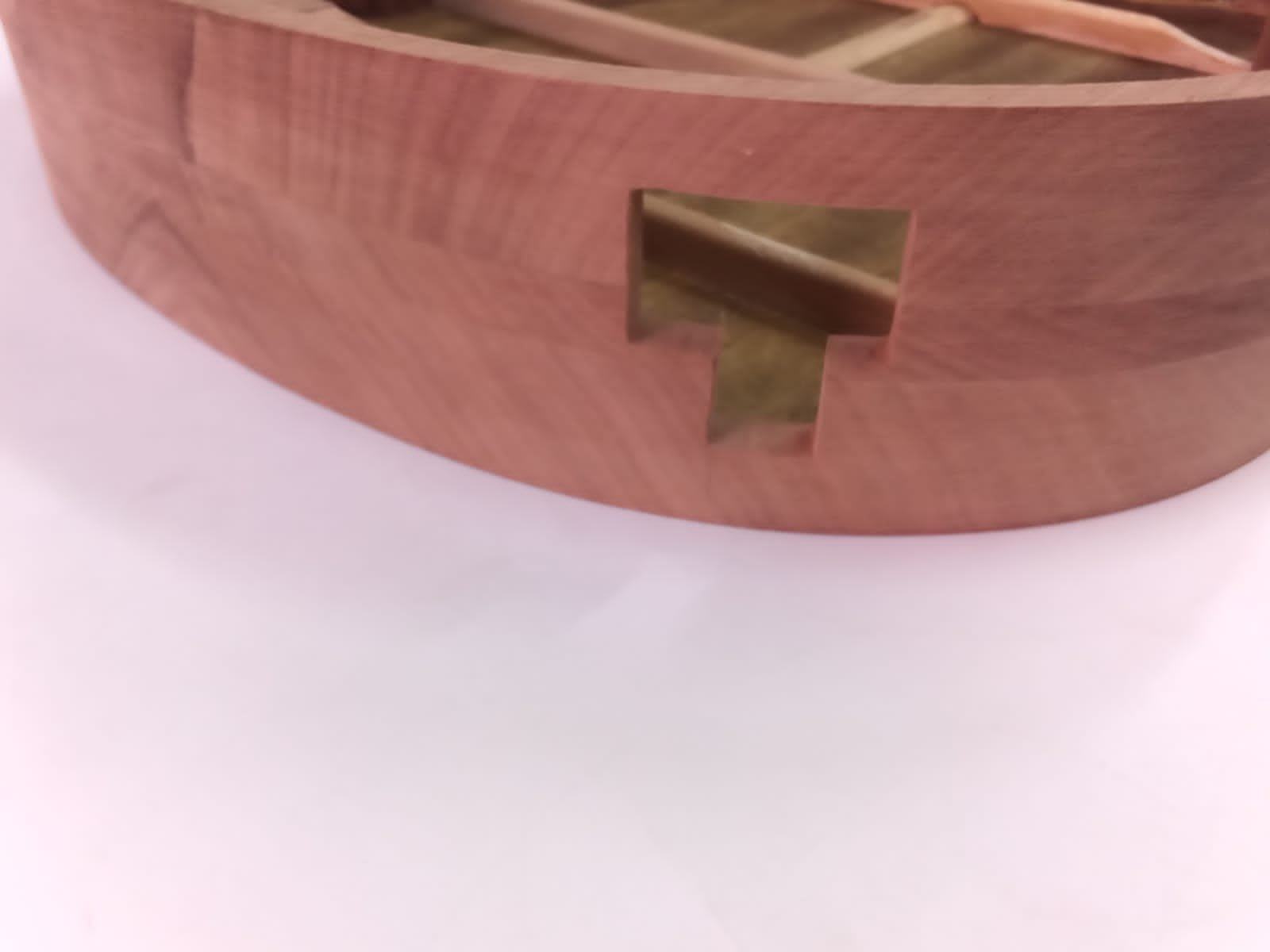

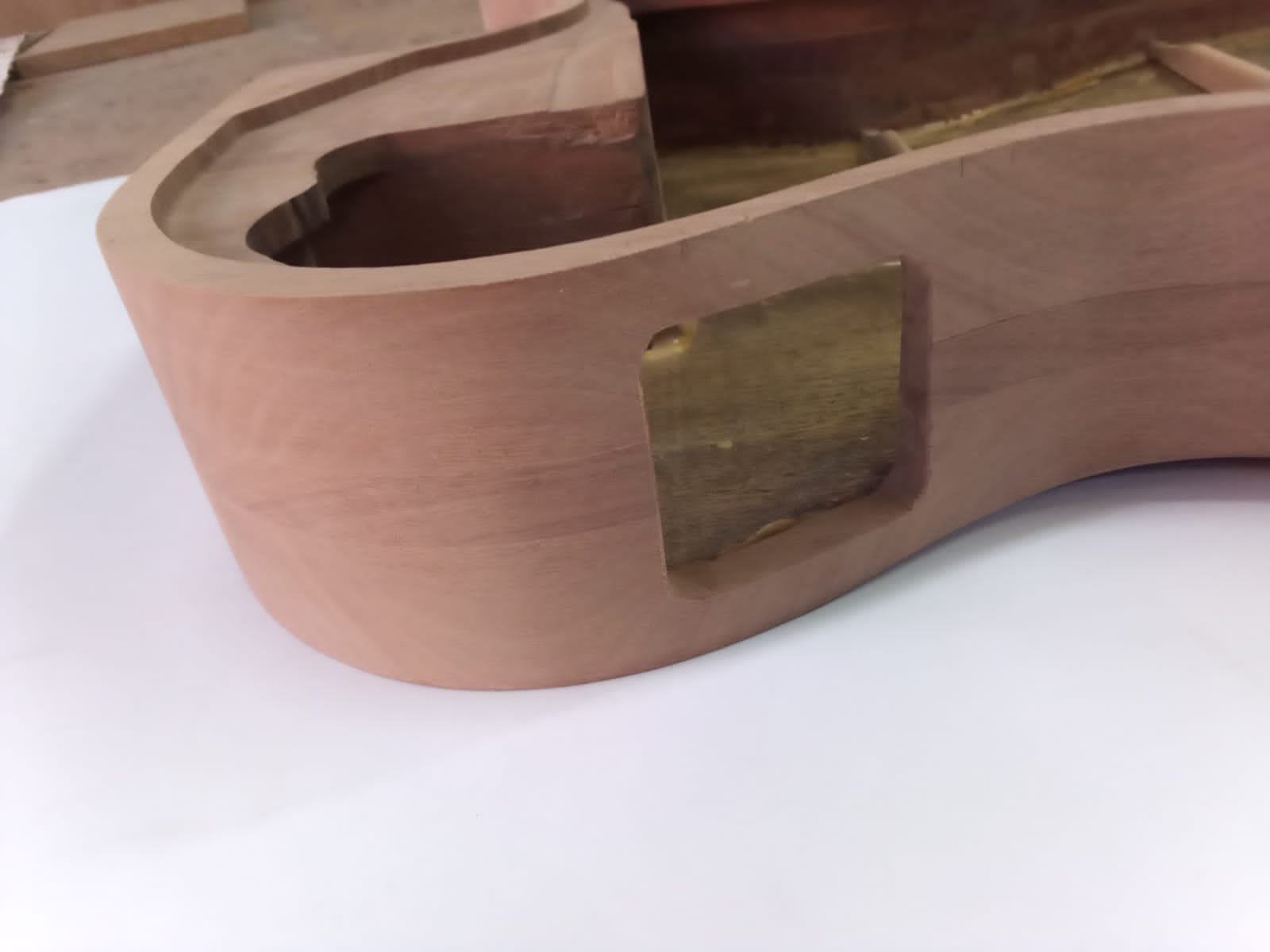

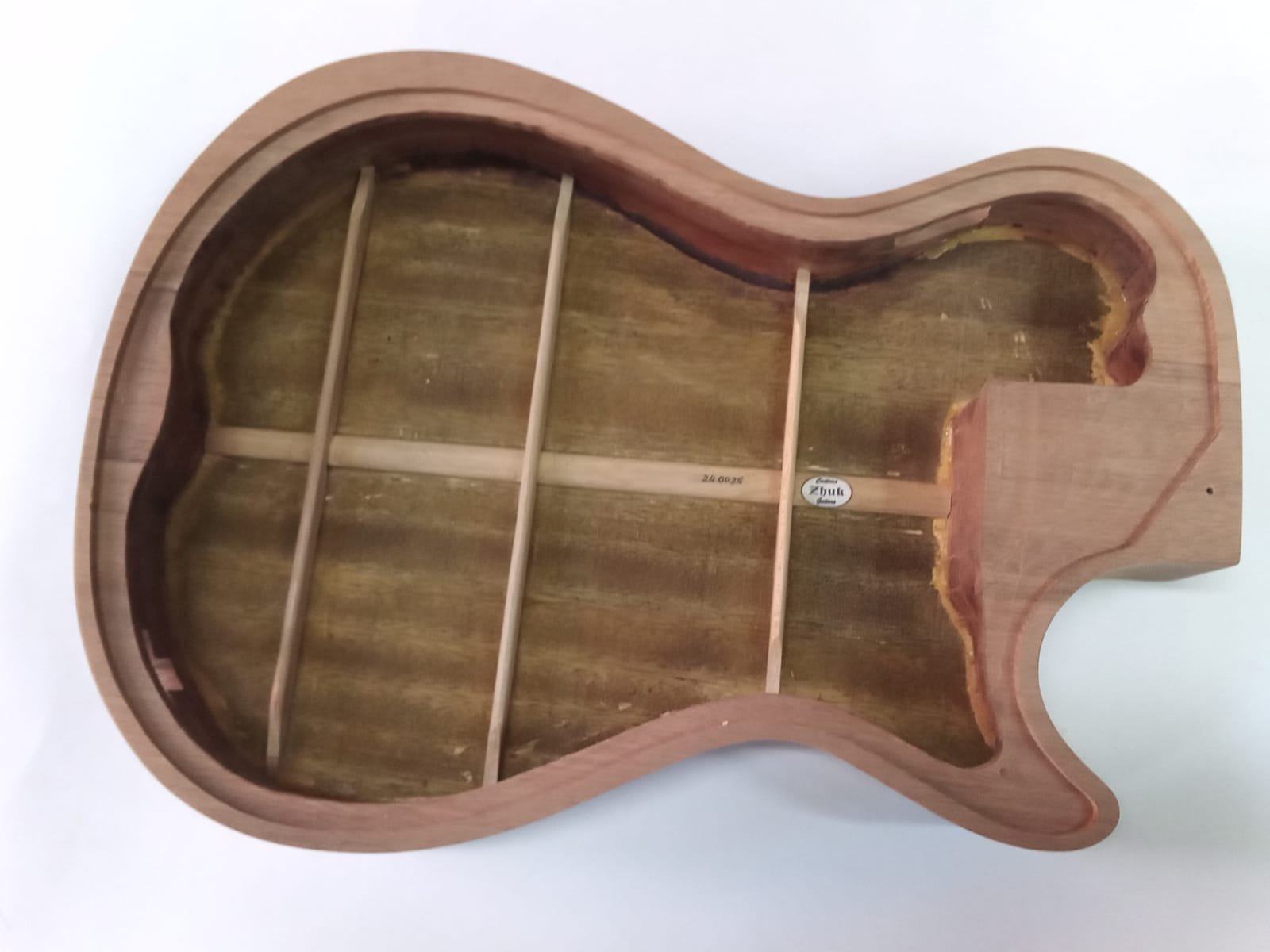

Перед вклейкой деки внутренние поверхности обработаны маслом. В корпусе сделаны необходимые окна под блок для батарейки и преамп.

... и добавил:

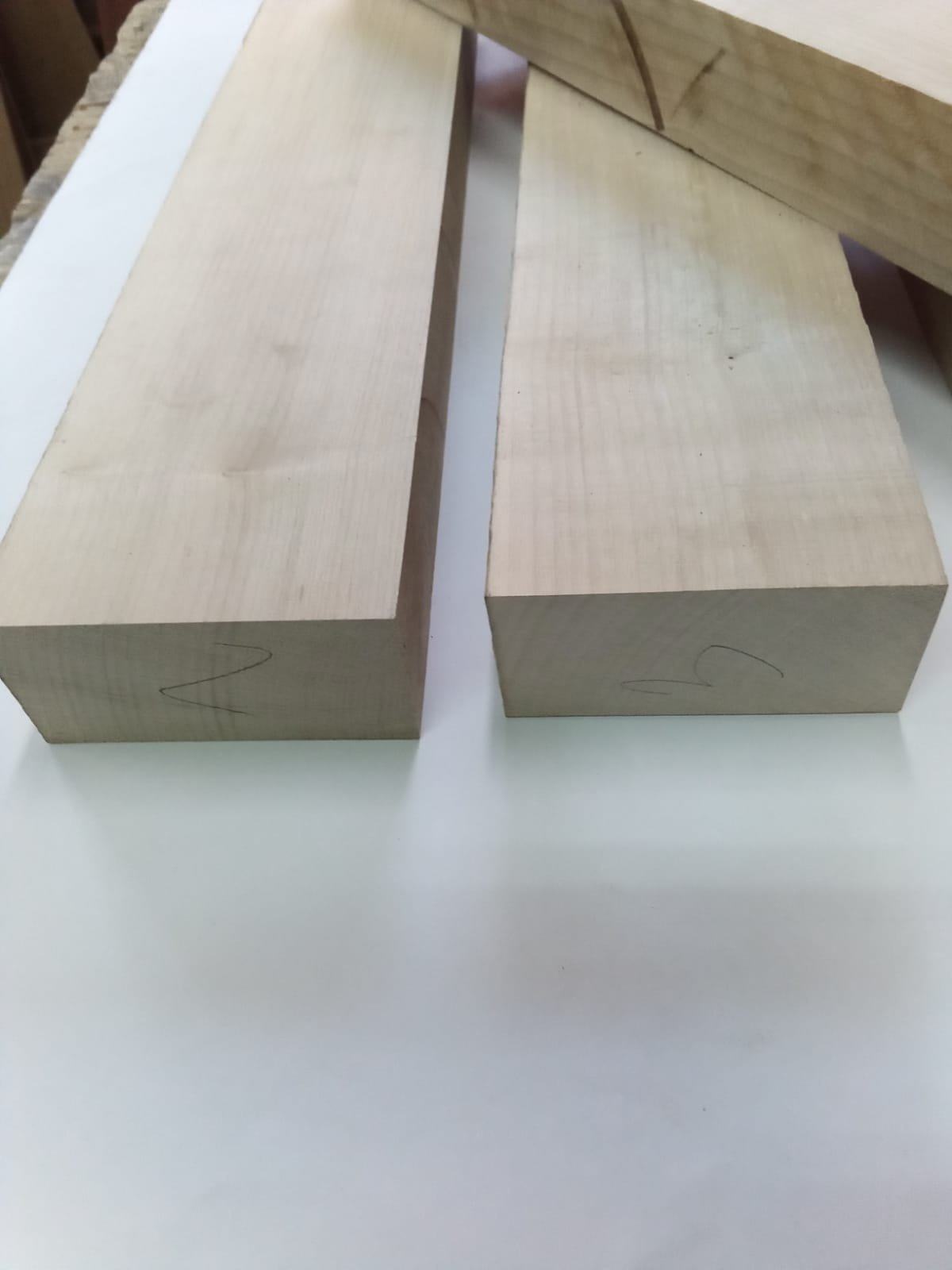

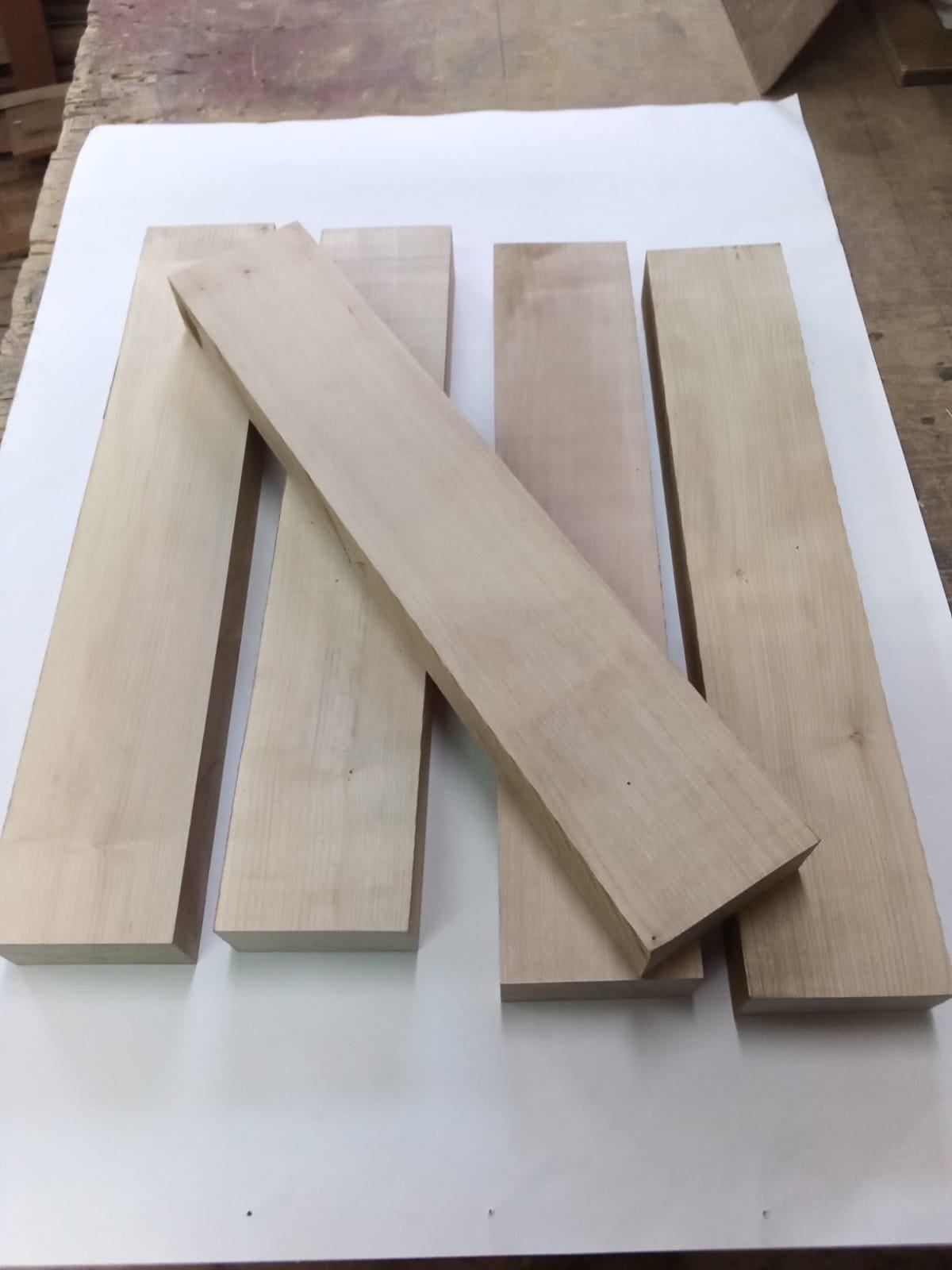

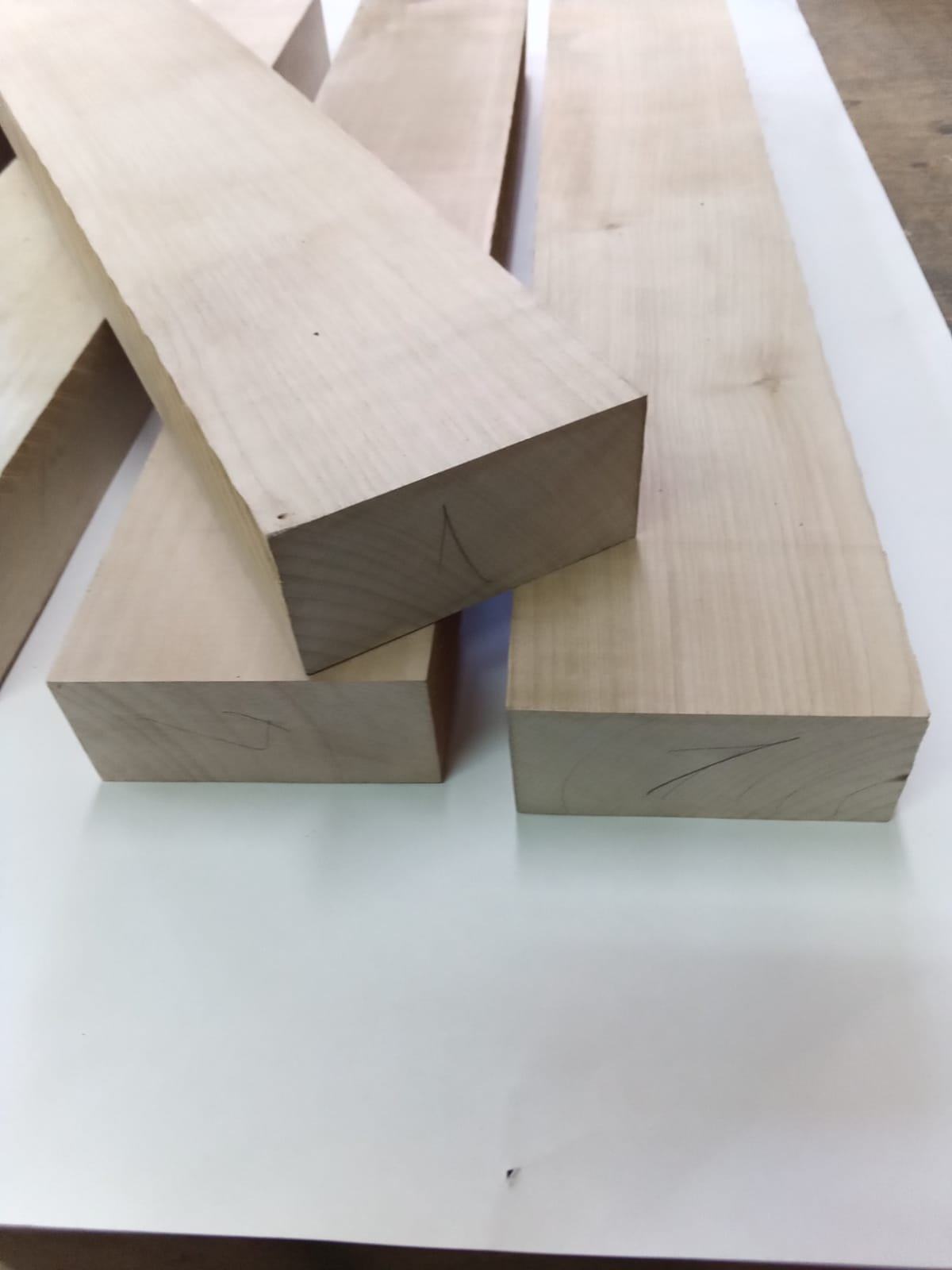

Для гитарбилдеров могу предложить Клен полурадиал,остатки после предыдущих работ.Размер 45х95х500 мм ,пять штук. Четыре куска как раз на один корпус и при желании один ксок можно использовать на топ если распустить на ленточке,получится толщиной 6-7мм,или на грифовые накладки.
Кого заинтересовало пишите в личку.
« Последнее редактирование: Марта 30, 2024, 17:10:25 от ZhukS »

Оффлайн ZhukS Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 411
  • Репутация: +122/-0
  • Zhuk guitars
Re: Russian Telecaster Acoustasonic 12 струн и другие проекты
« Ответ #41 : Апреля 14, 2024, 18:38:01 »

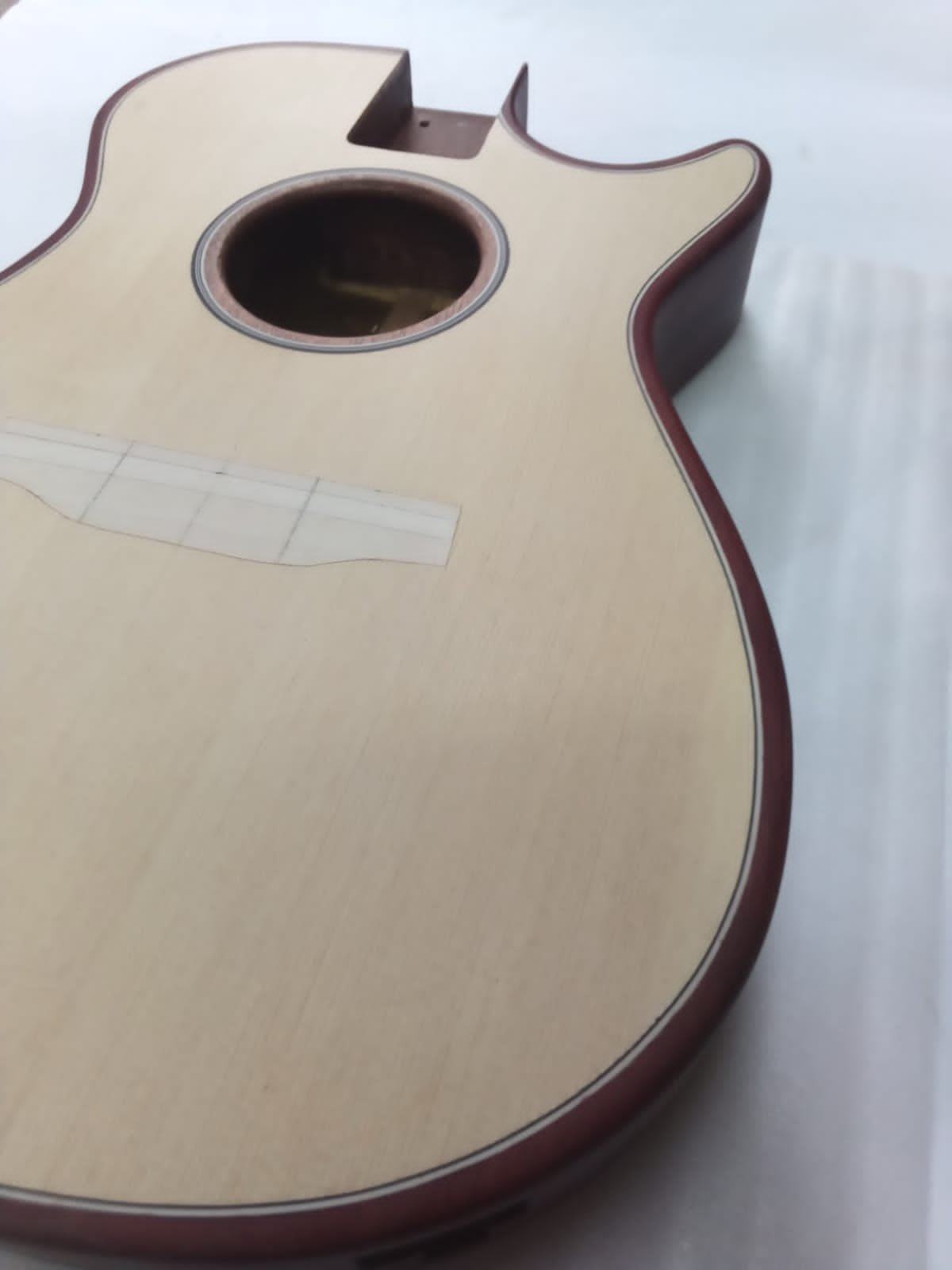

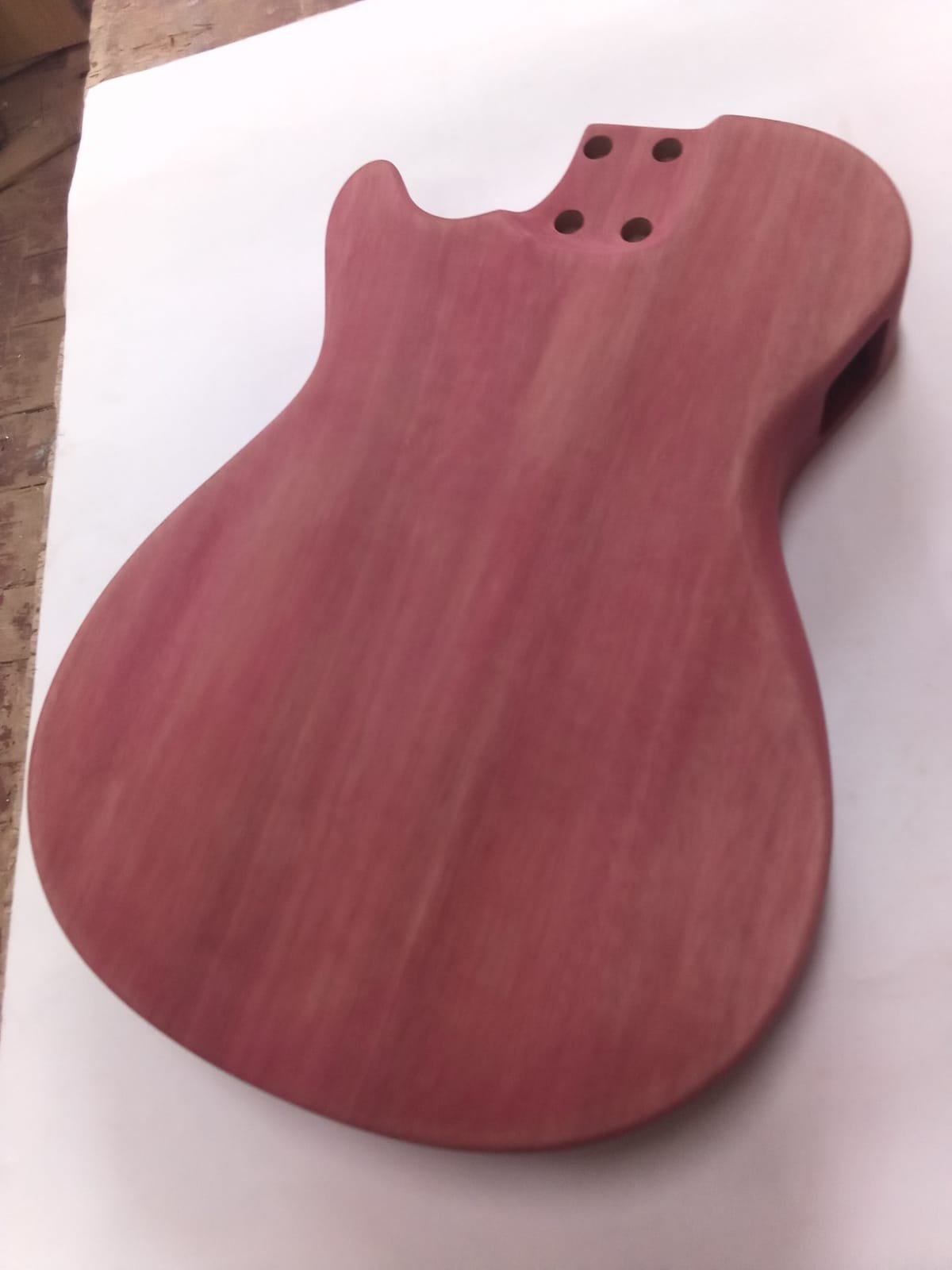

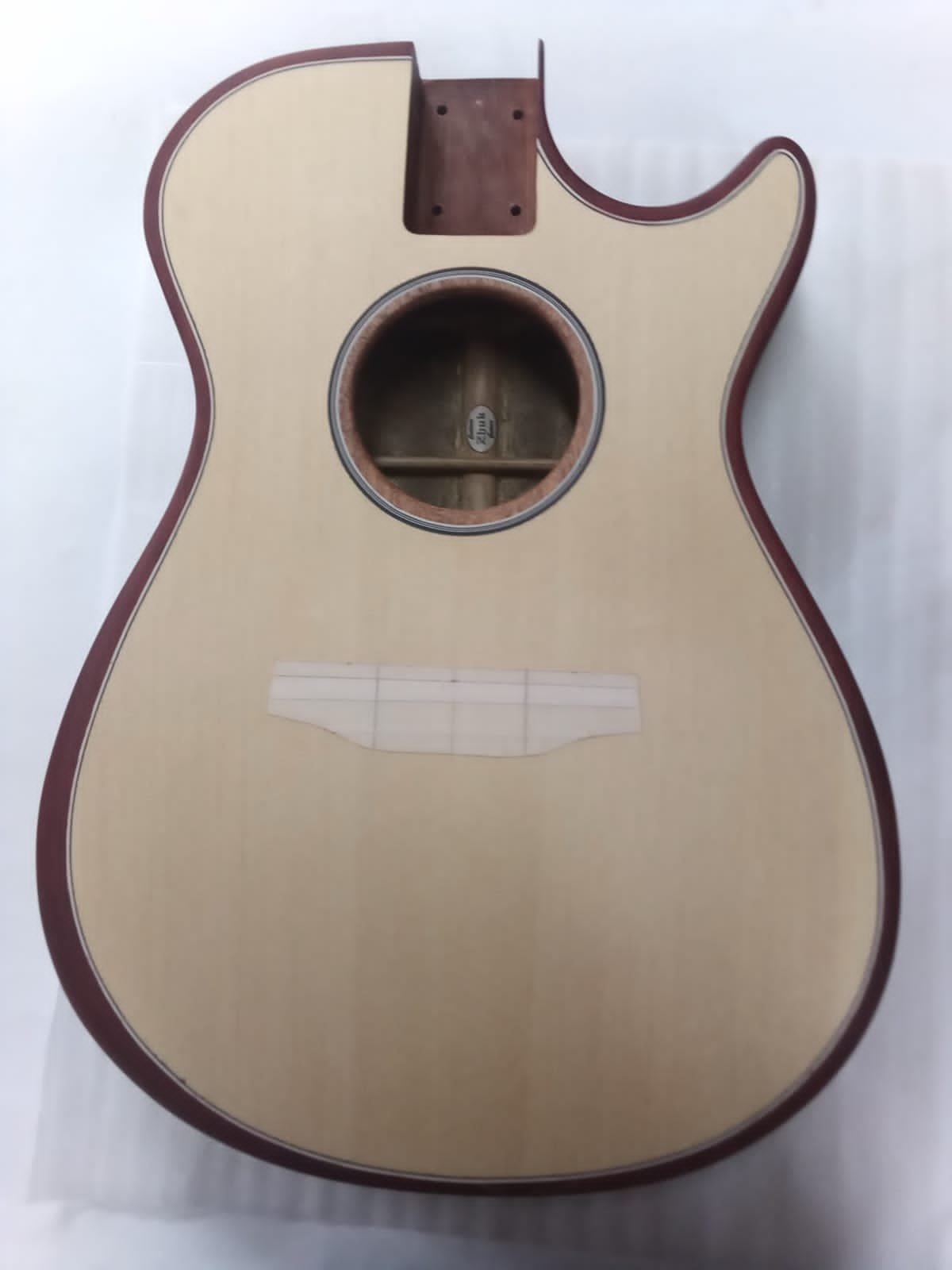

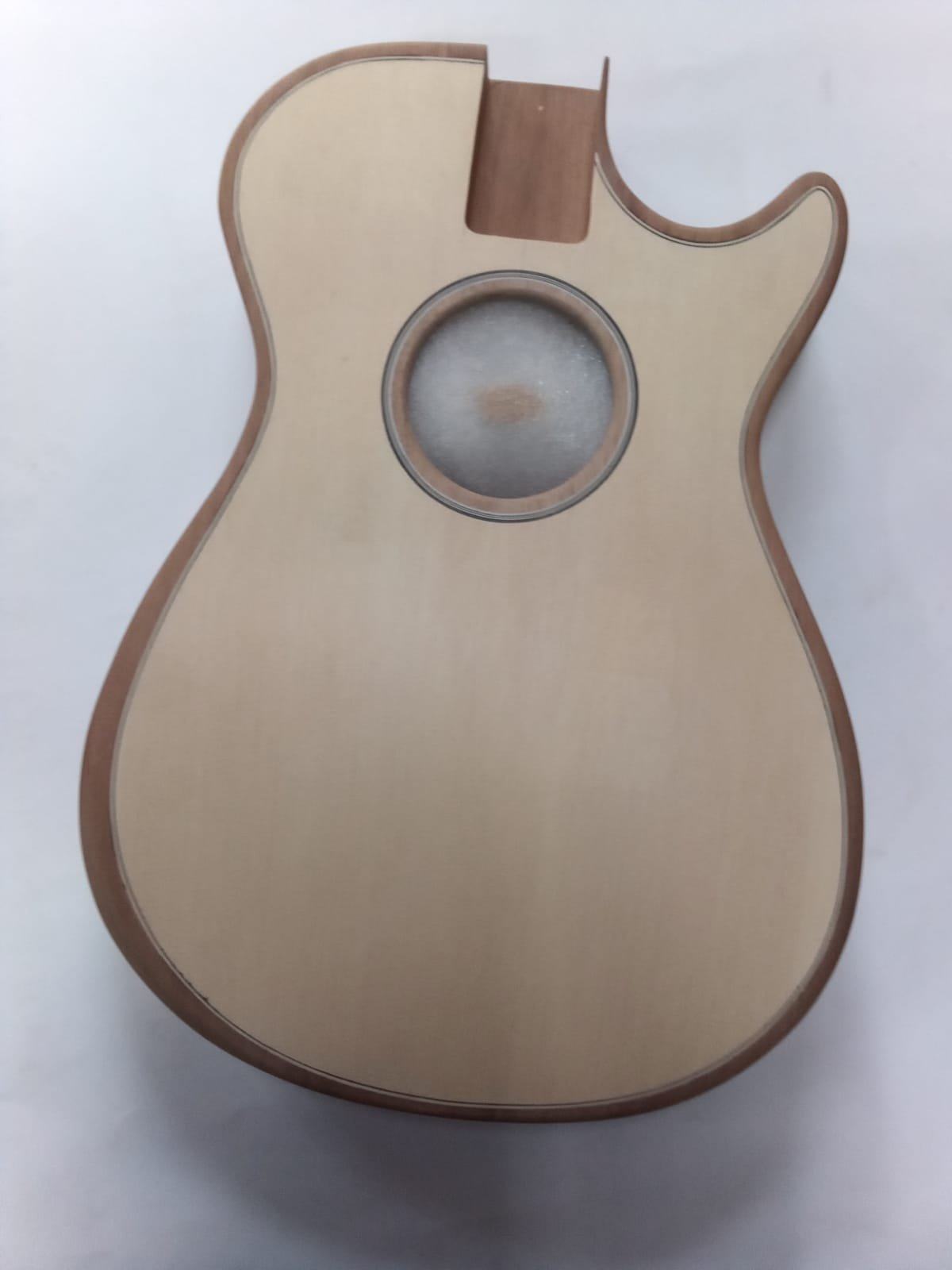

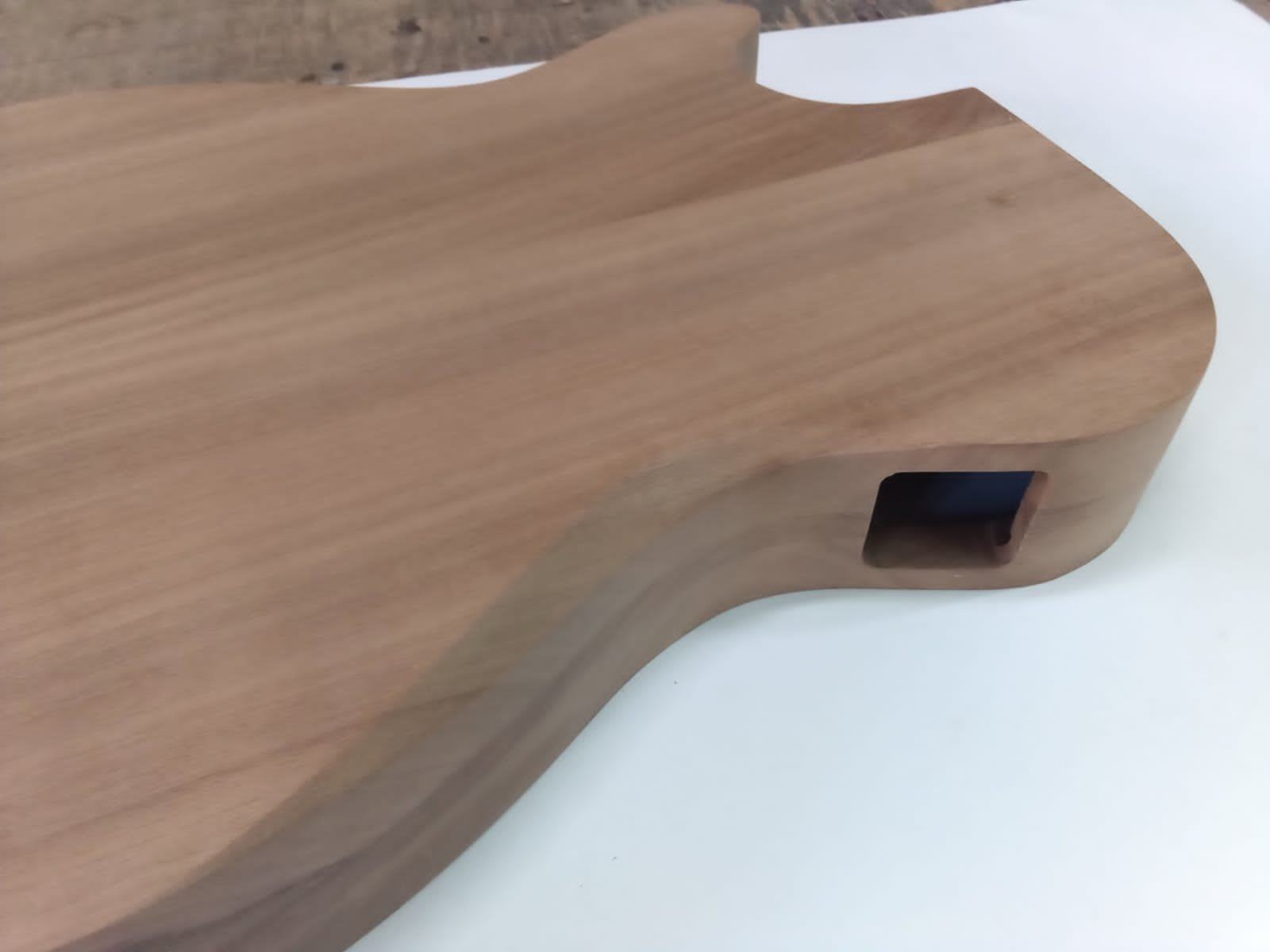

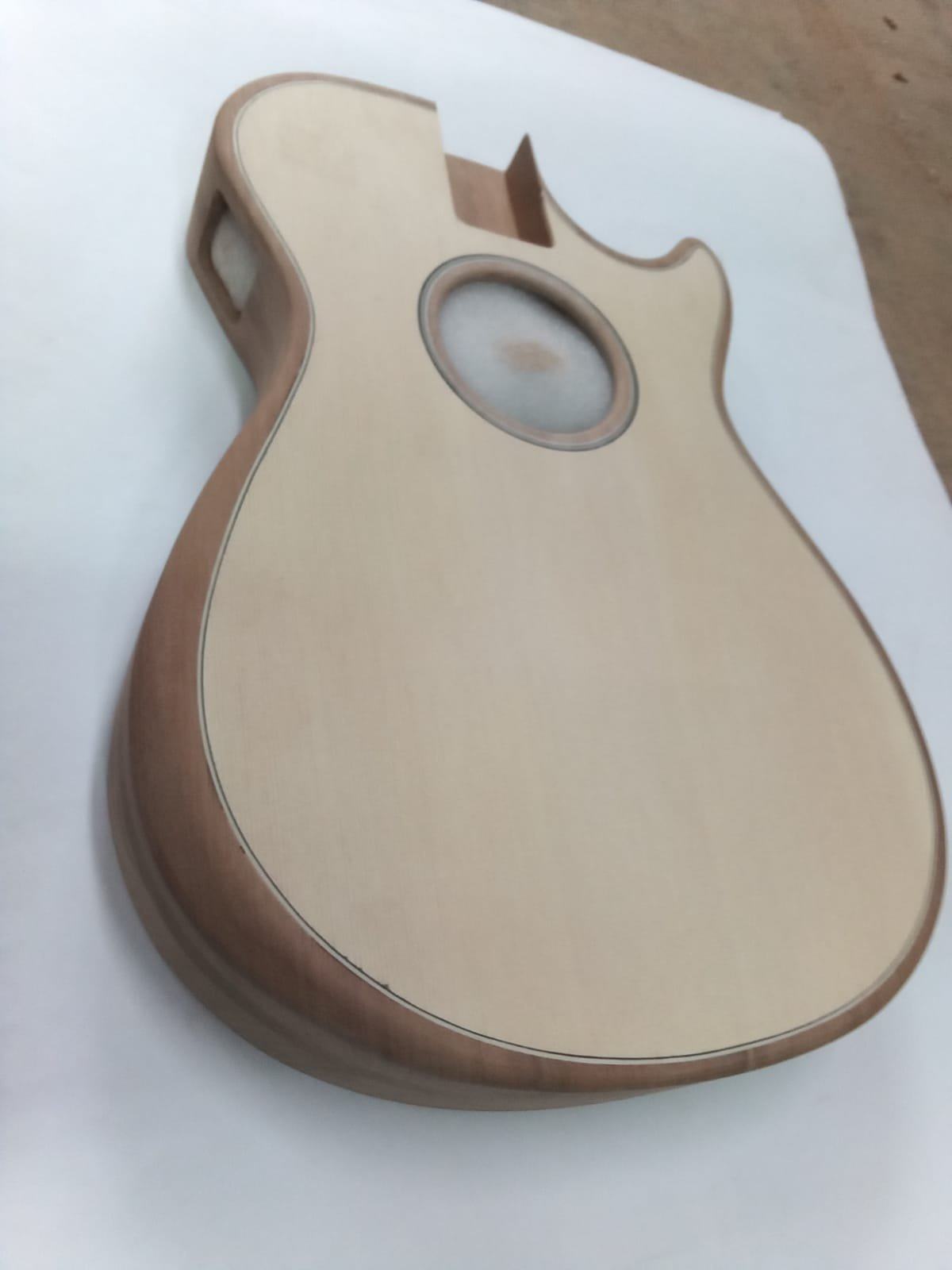

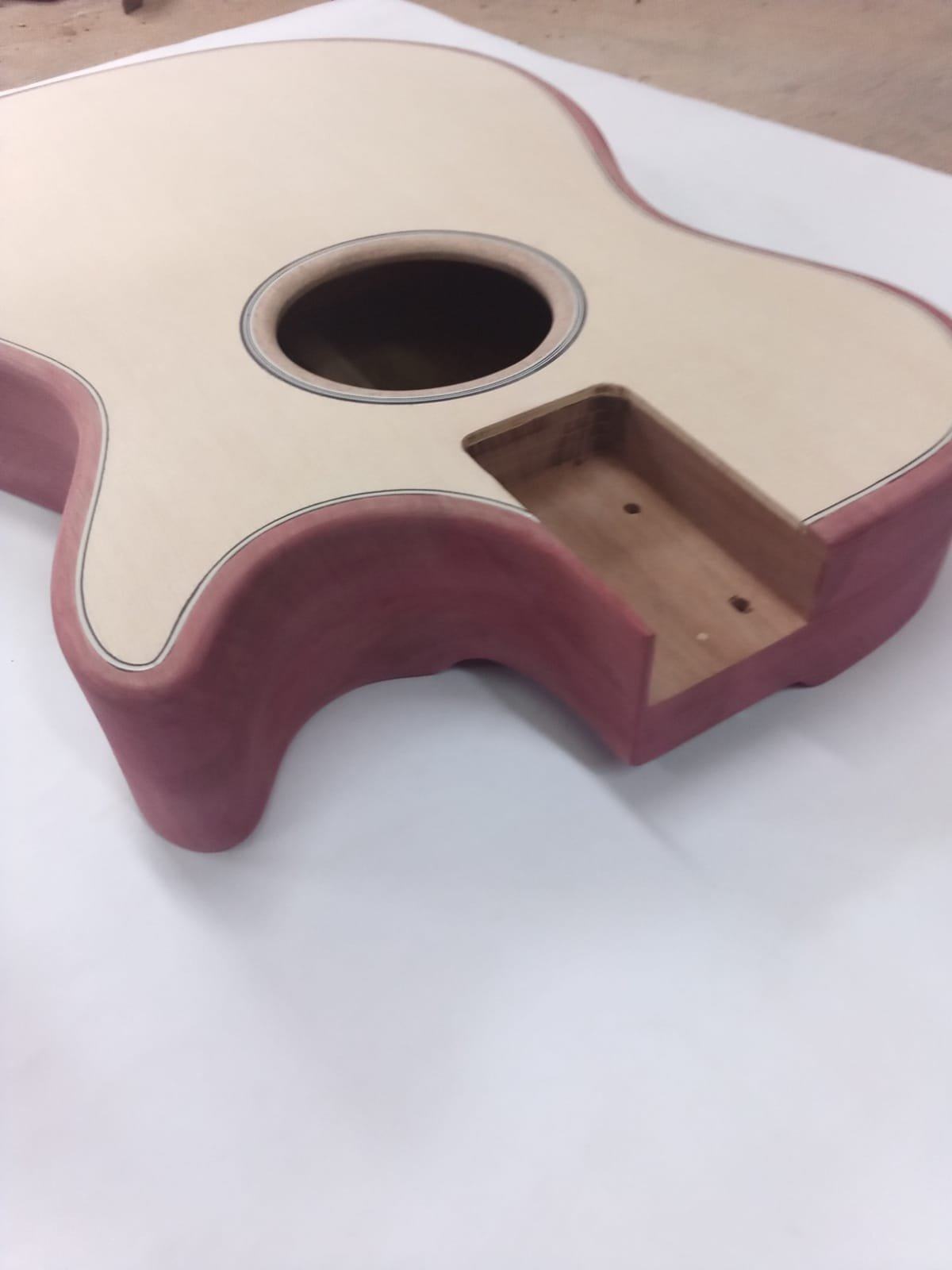

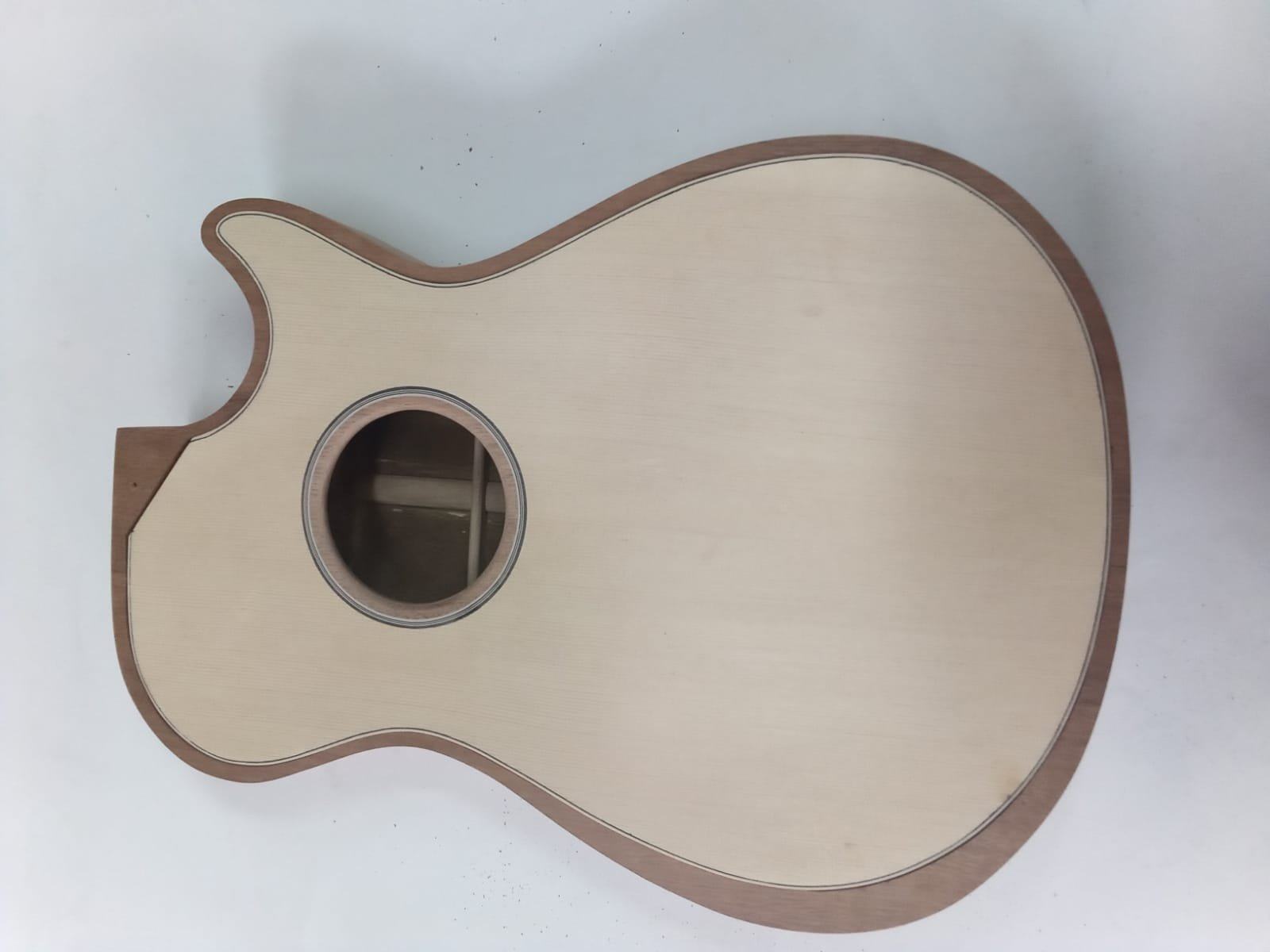

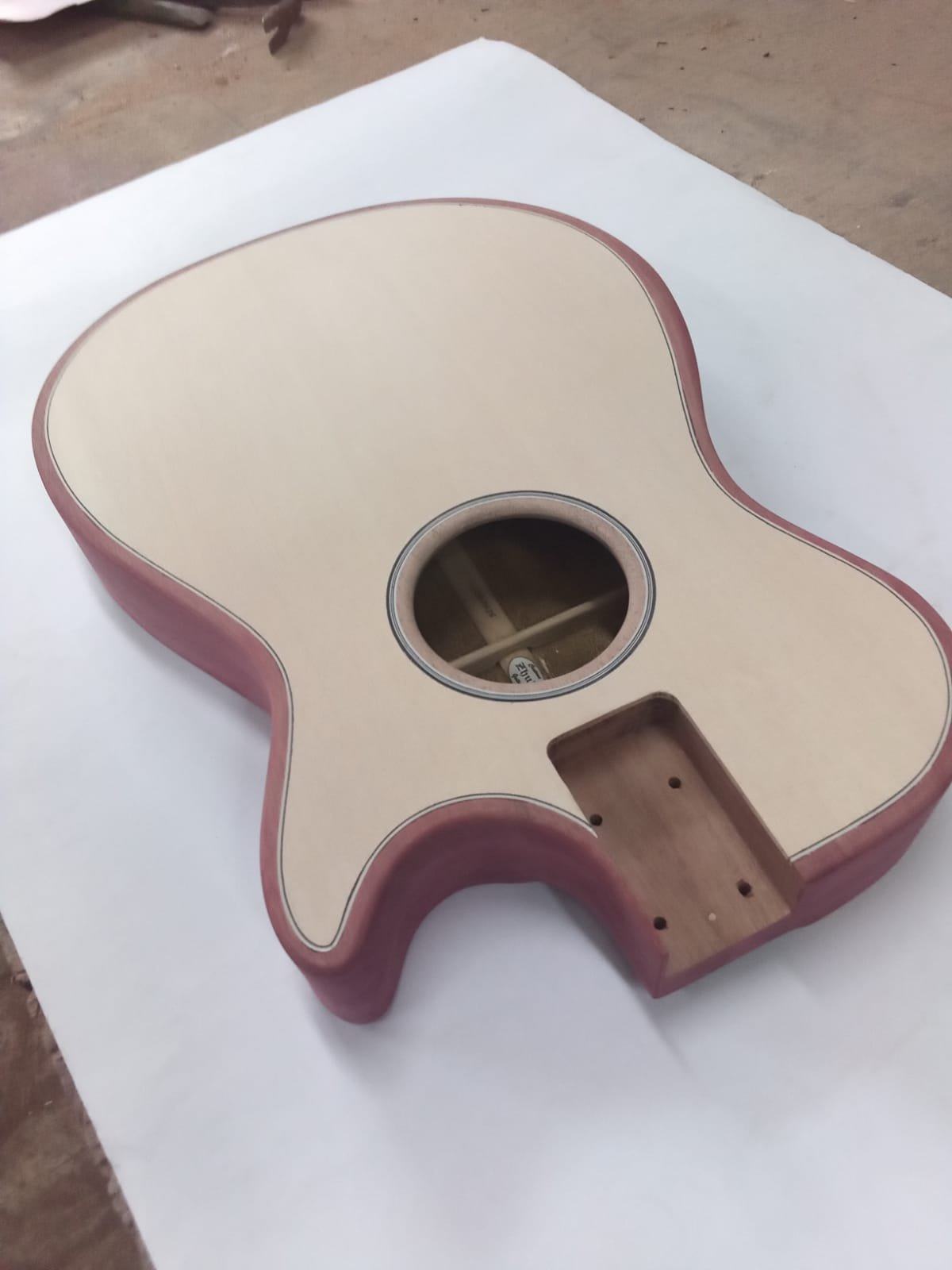

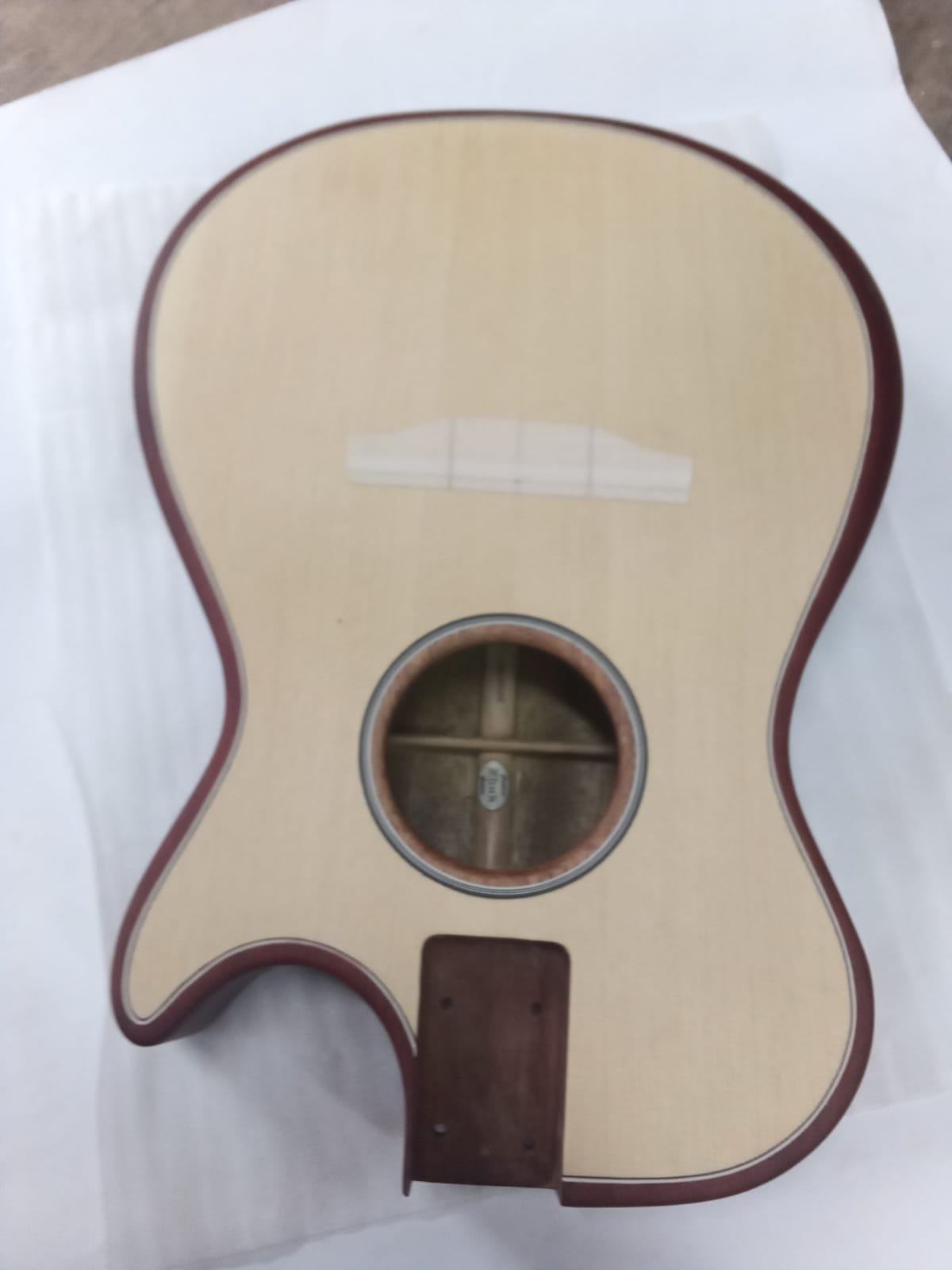

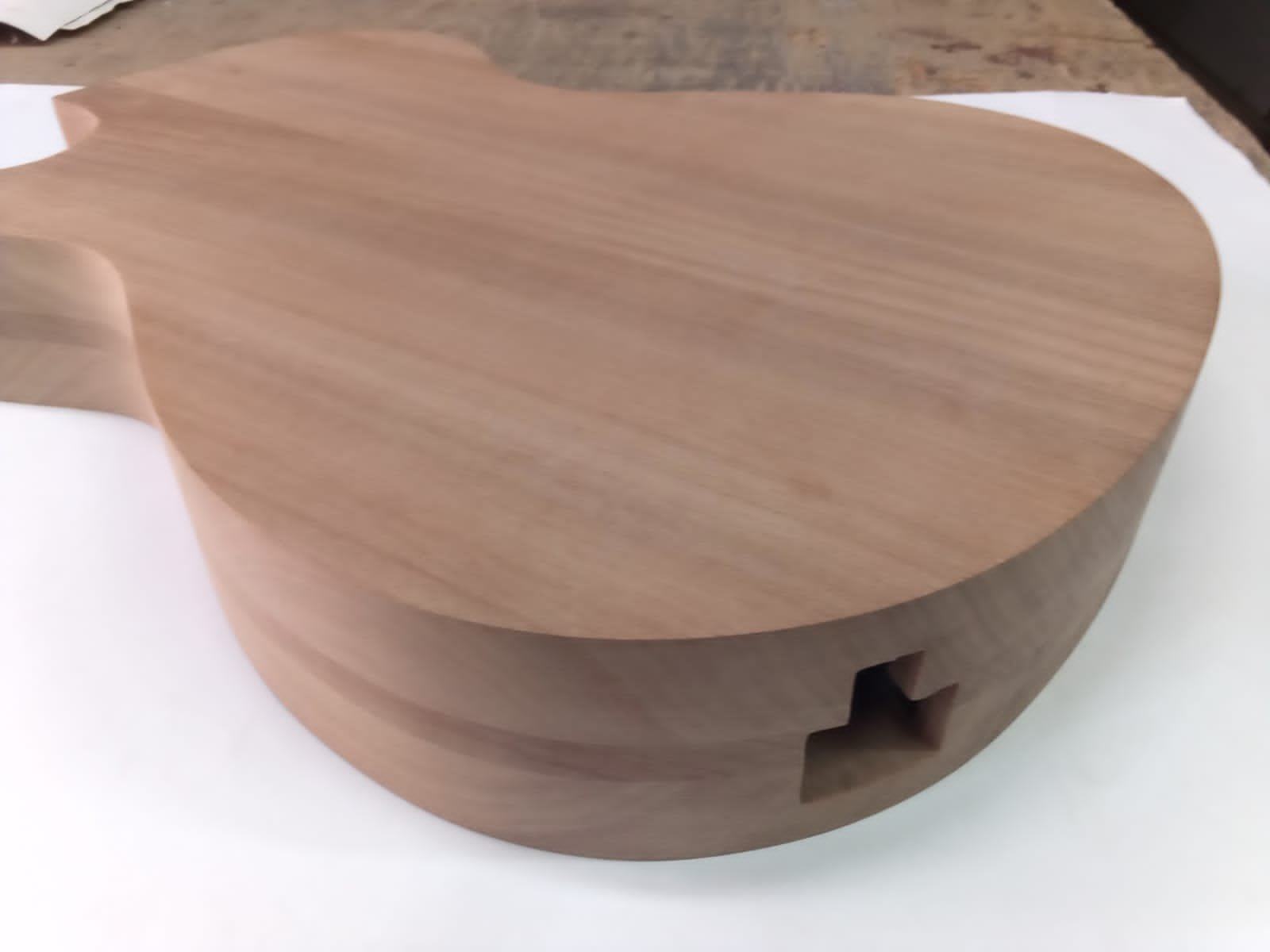

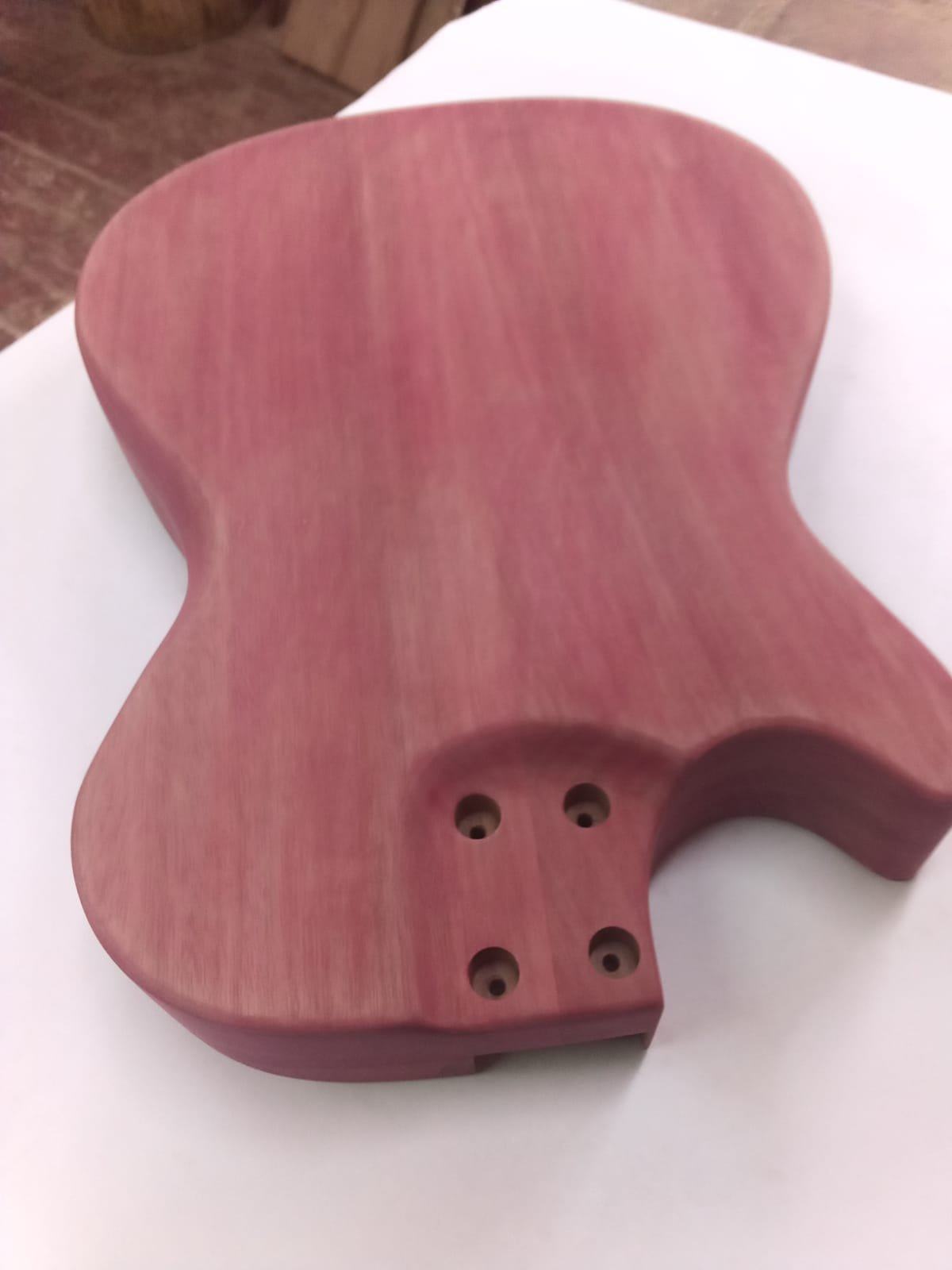

Дека вклеена в корпус. Сделан карман под гриф и отверстия под крепление. На задней стороне сделано занижение под крепление грифа. Все прошлифовано и подготовлено под отделку.

Оффлайн ZhukS Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 411
  • Репутация: +122/-0
  • Zhuk guitars
Re: Russian Telecaster Acoustasonic 12 струн и другие проекты
« Ответ #42 : Апреля 27, 2024, 20:44:17 »

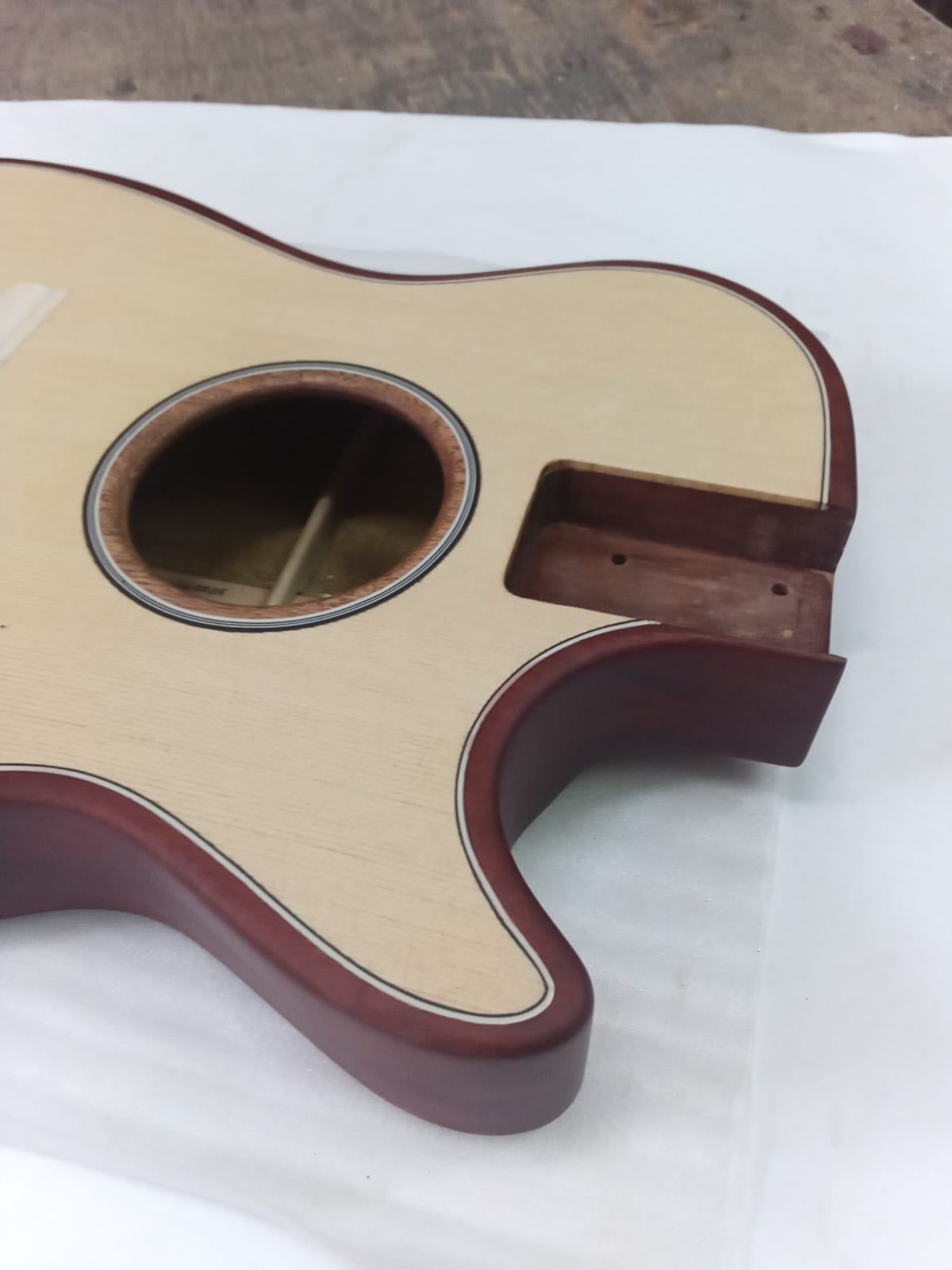

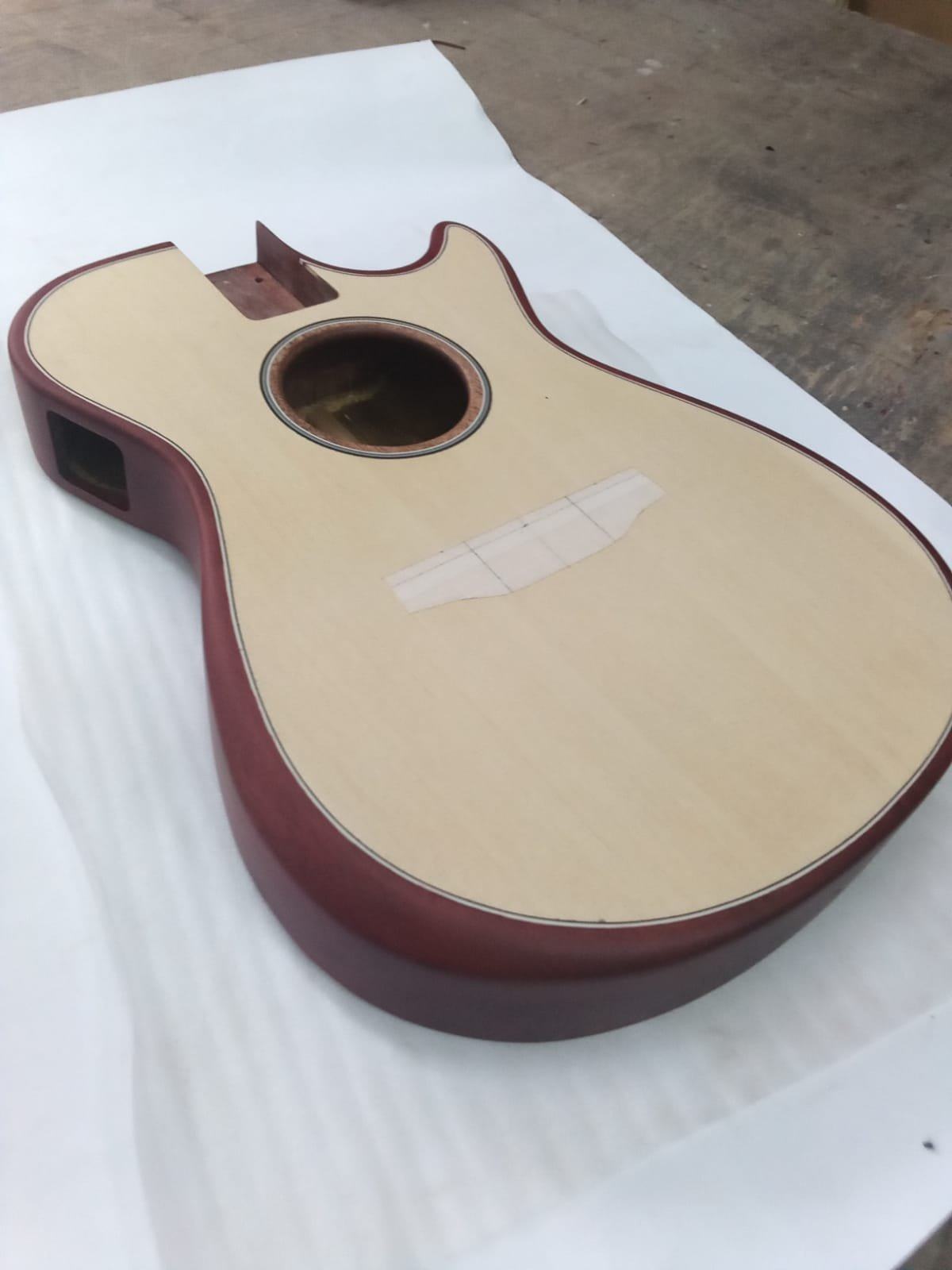

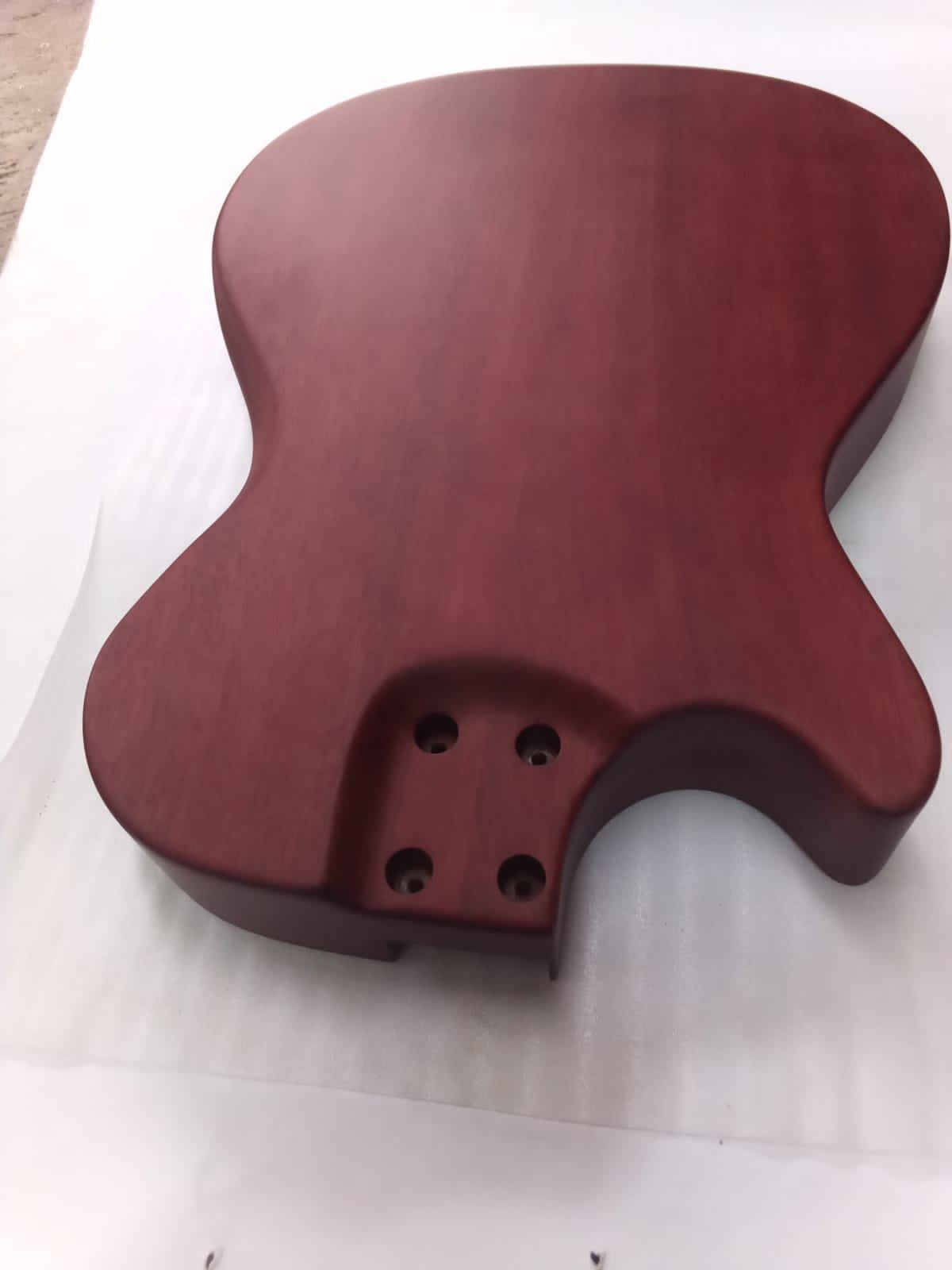

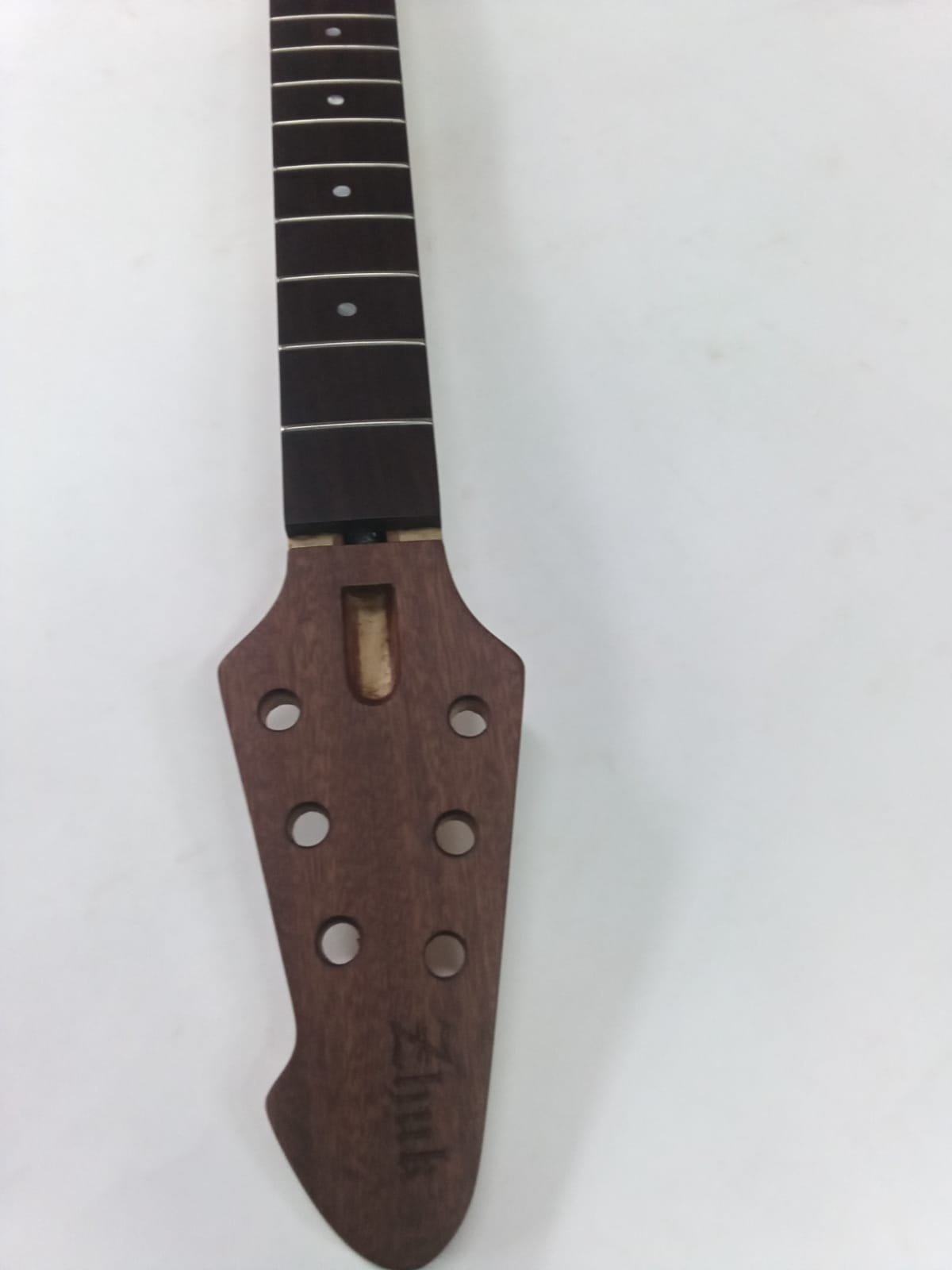

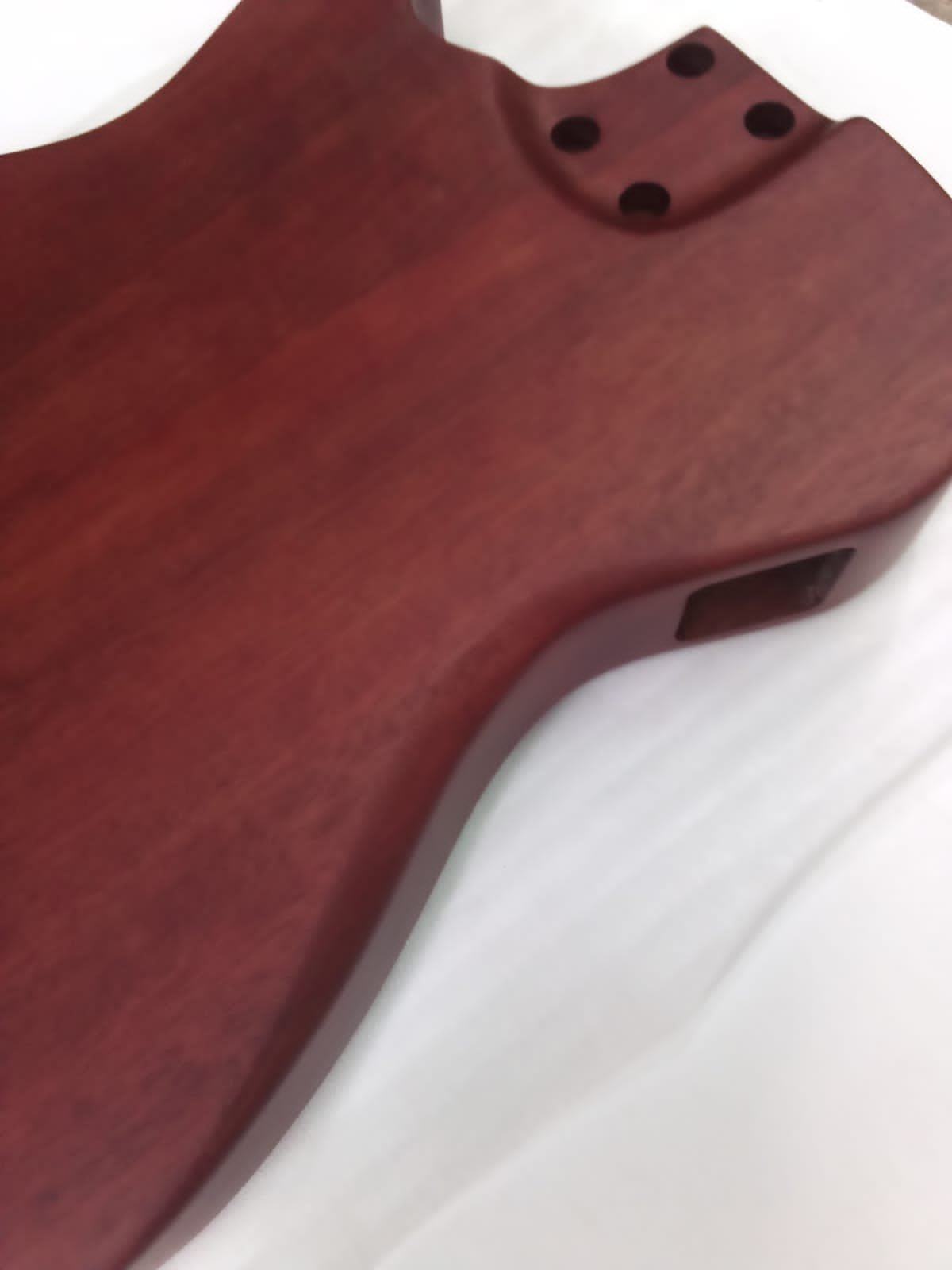

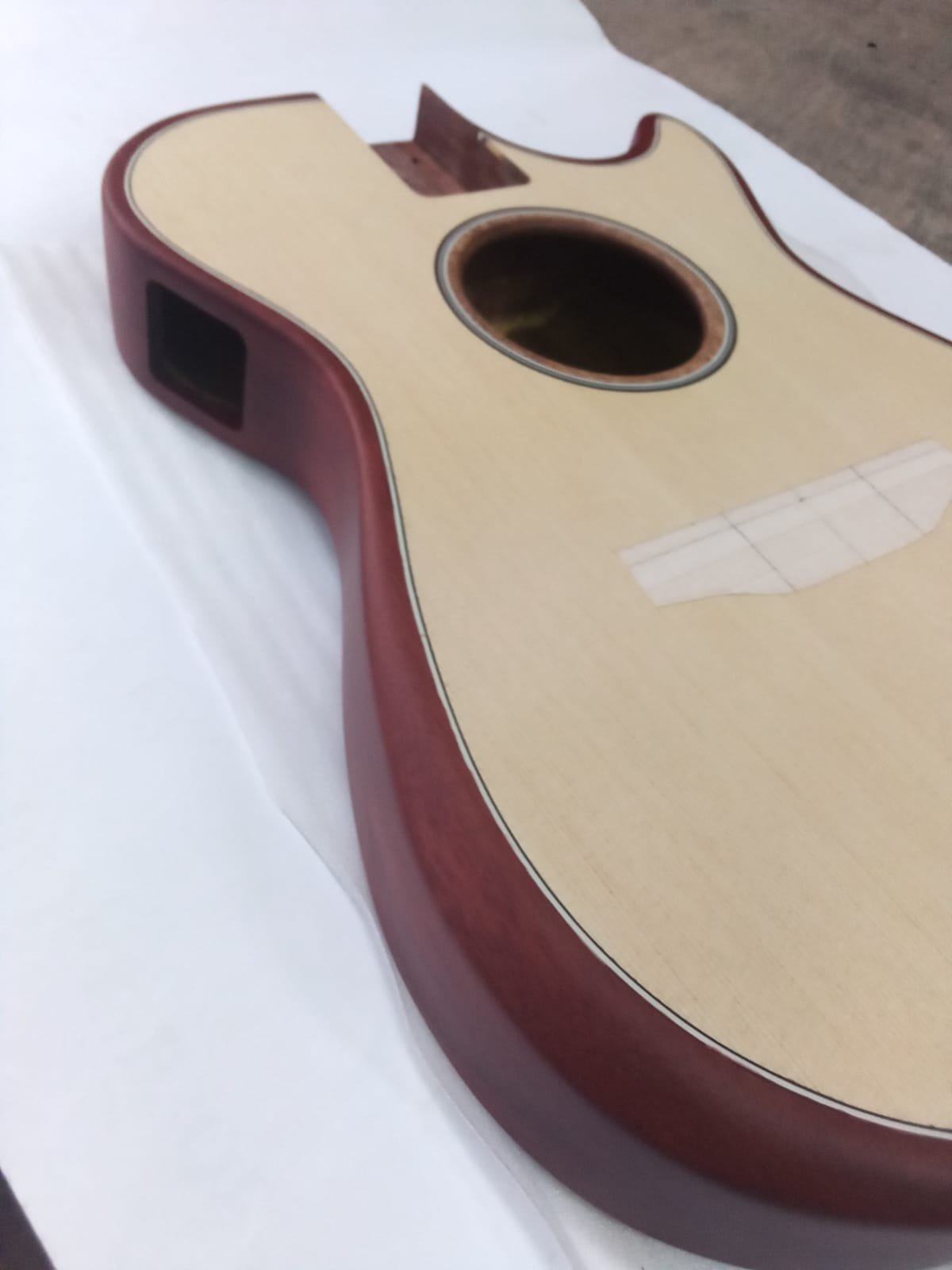

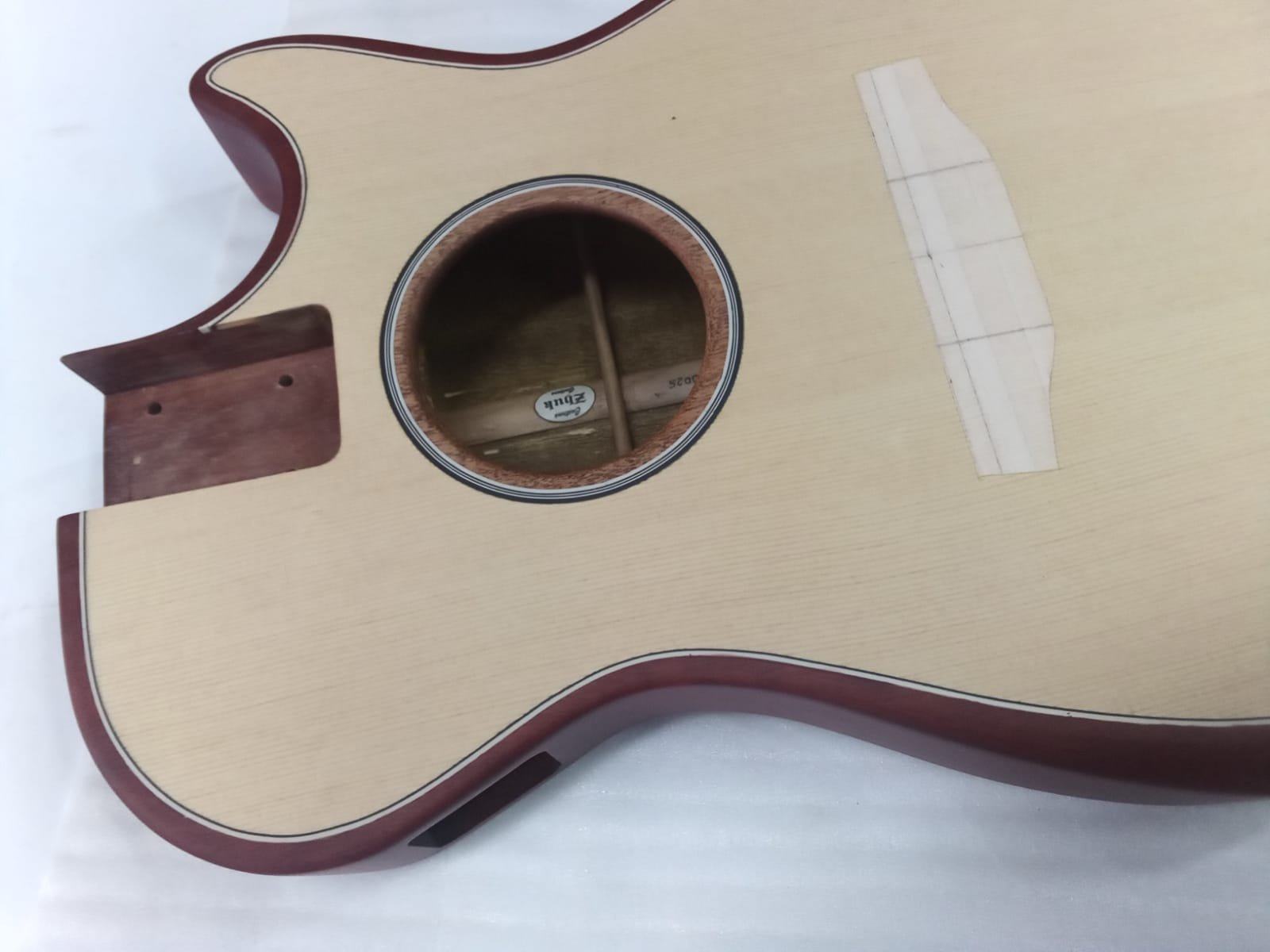

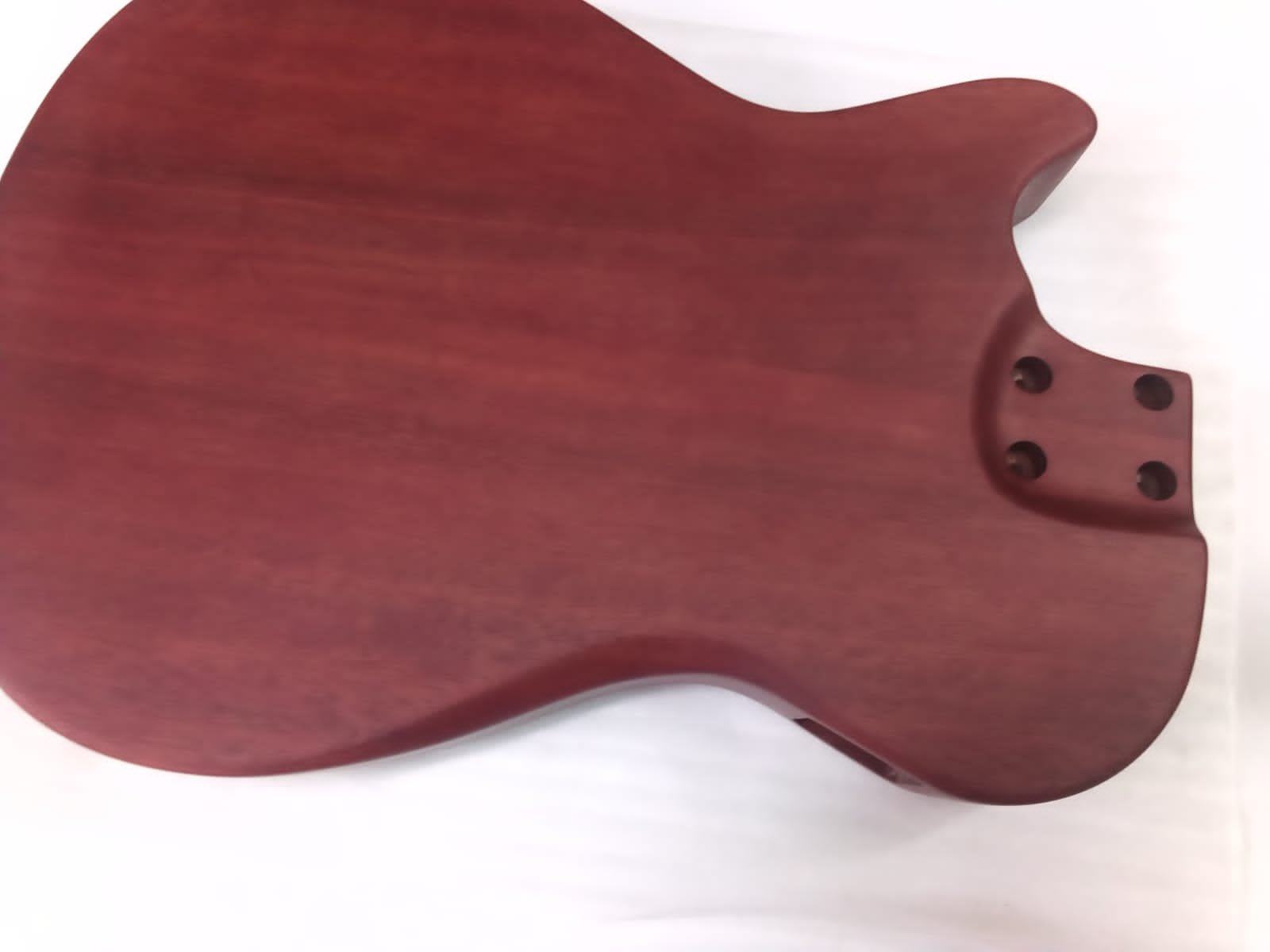

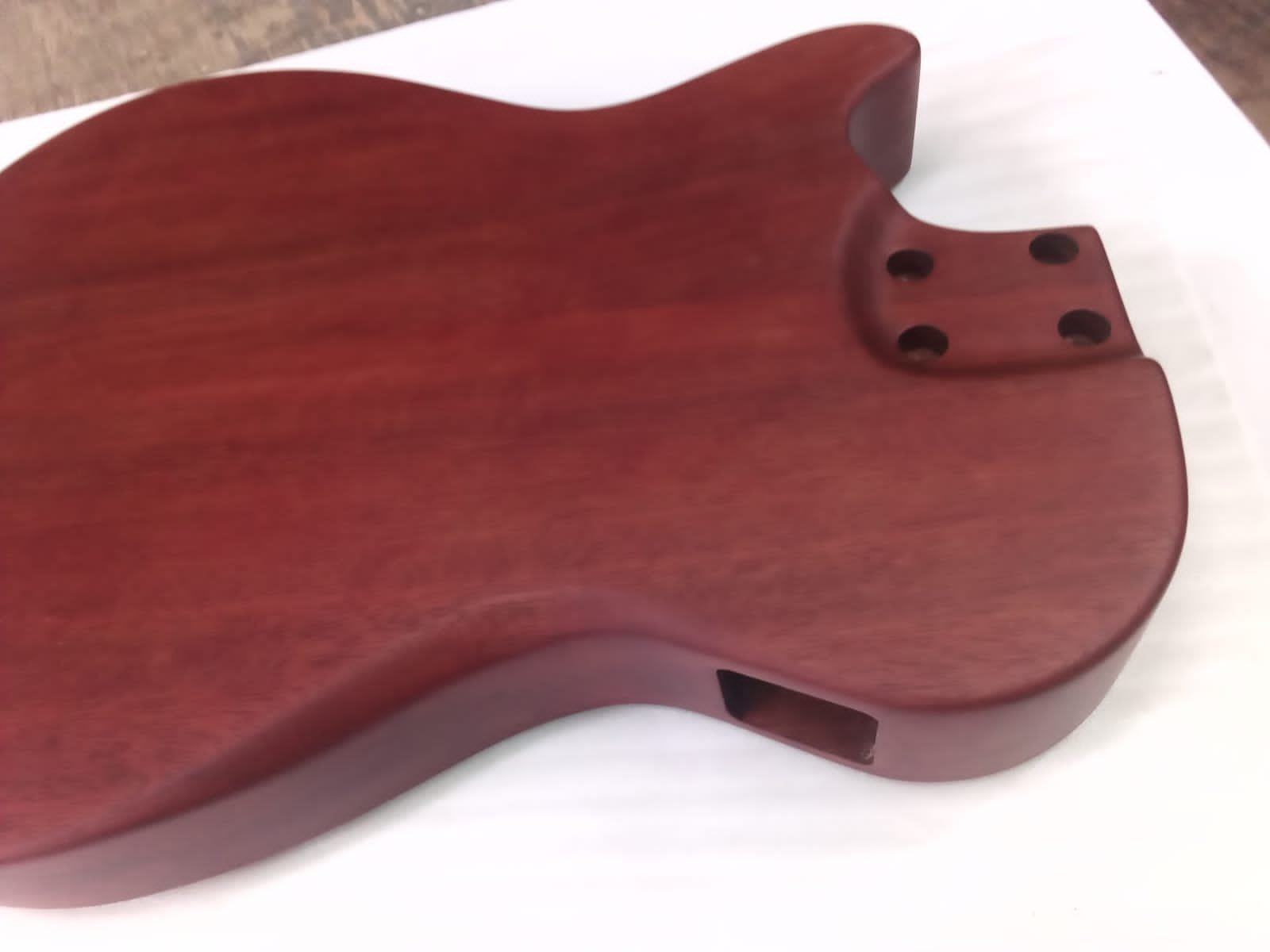

Ну вот и отделка наконец. Корпус и головка грифа-акриловый лак матовый, обратная сторона грифа-акрил глянец. В начале проекта думал крыть все маслом ,как предыдущие проекты,но нашел информацию мастеров изготовителей акустик (в частности об этом говорит питерский мастер Хорин),что акустики маслом покрывать в отличии от электрух нельзя.Толщина дек мала и масло пропитывает их насквозь и убивает звук. Вообщем смотрим что получилось.Дальше приклейка бриджа и сборка.

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7696
  • Репутация: +2124/-401
    • Bandcamp
Re: Russian Telecaster Acoustasonic 12 струн и другие проекты
« Ответ #43 : Апреля 29, 2024, 22:23:59 »
ZhukS, а деки на текущем проекте плоские, или имеют радиус, как на акустиках/классиках?

Оффлайн ZhukS Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 411
  • Репутация: +122/-0
  • Zhuk guitars
Re: Russian Telecaster Acoustasonic 12 струн и другие проекты
« Ответ #44 : Апреля 30, 2024, 08:44:15 »
Как в оригинале-нижняя и верхняя деки плоские. Верхняя-2,5-3,0 мм,нижняя-3-%-4,0 мм. На акустике классике нижняя дека приклеена к обечайке и купол формируется в процессе приклейки на нее пружин.Ну а верхняя по умолчанию плоская.
В данном проекте максимально приближено к оригиналу,кроме основных размеров и внешнего контура,толщины корпуса, мензуры и головки грифа. Индивидуальные конструктивные элементы электронная начинка - это то уже авторское. Главное было сохранить идею и концепцию.
