Re: Самодельные приспособления для гитаростроения
« Ответ #30 : Ноября 19, 2010, 20:39:29 »
hard1g,
Блин, как просто и эффективно!!! качели с переменным радиусом.

З.Ы. держи +1  :clapping:

Оффлайн GT@shN!k

  • Новичок
  • *
  • Сообщений: 97
  • Репутация: +14/-0
Re: Самодельные приспособления для гитаростроения
« Ответ #31 : Ноября 21, 2010, 19:14:23 »
Andrew87, потому что радиус задается не по всей поверхности сразу, а полосами.

u-mix, все так и есть ;) У меня просто с рубанками не лады, пришлось такое сделать

hard1g, полезная приспособа! Схемку просим

Оффлайн Exodus

  • Частый посетитель
  • **
  • Сообщений: 233
  • Репутация: +11/-2
Re: Самодельные приспособления для гитаростроения
« Ответ #32 : Ноября 26, 2010, 07:40:37 »
Тема весьма полезная. Ждём пополнения.

Оффлайн DMMI

  • Опытный
  • ****
  • Сообщений: 845
  • Репутация: +164/-0
  • Cogitations poenam nemo patitur
    • http://dmmi.forum24.ru/
Re: Самодельные приспособления для гитаростроения
« Ответ #33 : Ноября 26, 2010, 20:10:22 »
полезная то она полезная, только все как партизаны молчат)))никто не собирается раскрывать свои хитровыдуманные приспособы :trud:

Оффлайн Deviron

  • Эксперт
  • *****
  • Сообщений: 2406
  • Репутация: +291/-0
Re: Самодельные приспособления для гитаростроения
« Ответ #34 : Ноября 26, 2010, 21:04:14 »
На буржуйском форуме телекастеров, видел приспособление для вывода профиля накладки за 2 секунды. Просто делали качелю с нужным радиусом прямо над длинной лентой шлифмашины. Качнул в одну сторону, потом в другую и 100 точный радиус готов. Сейчас бы ещё ссылку найти...

Оффлайн DMMI

  • Опытный
  • ****
  • Сообщений: 845
  • Репутация: +164/-0
  • Cogitations poenam nemo patitur
    • http://dmmi.forum24.ru/
Re: Самодельные приспособления для гитаростроения
« Ответ #35 : Ноября 26, 2010, 21:07:54 »
я понял о чём ты....  там крепится заготовка вакуумом ,а далее как ты описал, к стати у них много там всяких интересных интересностей , но они по своей сути больше промышленные.... :)

Оффлайн Deviron

  • Эксперт
  • *****
  • Сообщений: 2406
  • Репутация: +291/-0
Re: Самодельные приспособления для гитаростроения
« Ответ #36 : Ноября 26, 2010, 21:14:19 »
Да там чел изготовил реплику старого страта, с мелочами вплоть до каждого винтика, так как и на фабрике не смогут сделать. Даже датчики сам намотал, попутно делясь всеми секретами изготовления. Он ещё хумус там готовил, вот по этой детали я его и нашёл, на гитарном то форуме - http://www.tdpri.com/forum/tele-home-depot/153764-1961-stratocaster-build.html

Оффлайн hard1g

  • Эксперт
  • *****
  • Сообщений: 1007
  • Репутация: +392/-0
Re: Самодельные приспособления для гитаростроения
« Ответ #37 : Ноября 26, 2010, 21:44:42 »

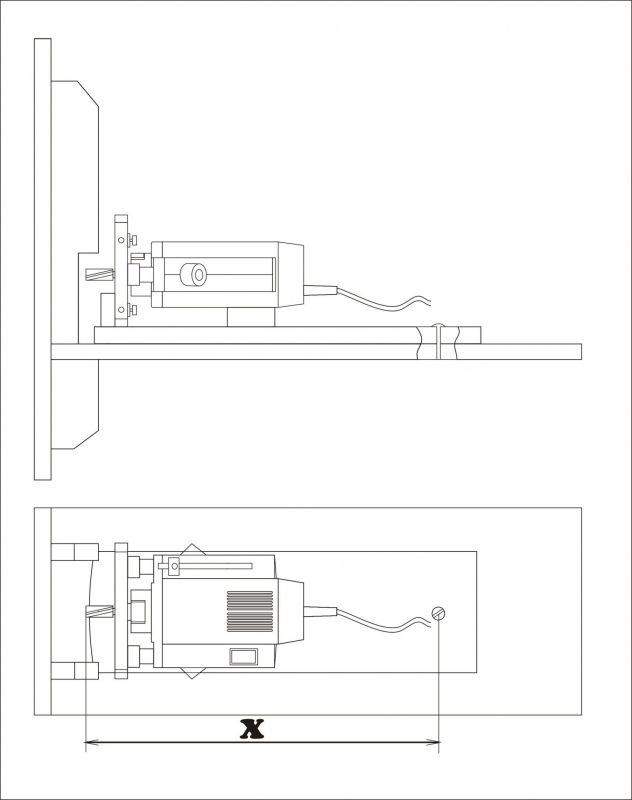

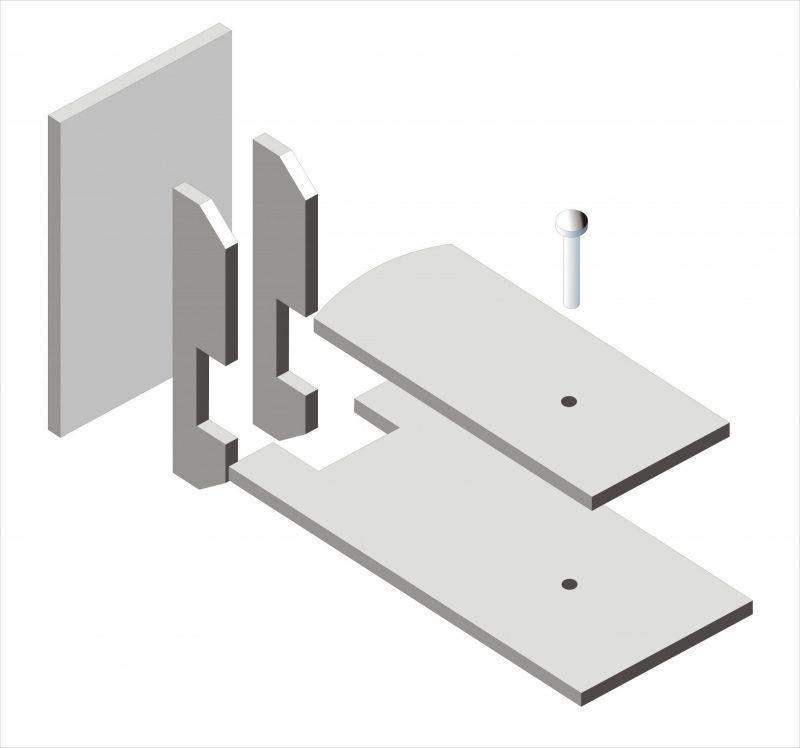

По просьбе трудящихся накалякал чертёжик приспособления для изготовления радиусных брусков.
Единственный размер который необходимо точно соблюдать это это собстна сам радиус, который помечен на схеме буквой Х (хотя там только одна буква  :pozor:) . Все остальные размеры выбираются в соответствии с имеющимся фрезером, размерами заготовки и.т.д.

Оффлайн DMMI

  • Опытный
  • ****
  • Сообщений: 845
  • Репутация: +164/-0
  • Cogitations poenam nemo patitur
    • http://dmmi.forum24.ru/
Re: Самодельные приспособления для гитаростроения
« Ответ #38 : Ноября 26, 2010, 22:12:02 »
hard1g, всё гениальное просто))))  какую фрезу используеш для данной операции ...
Чёта так и не увидел буквы Х 8) + тебе за очень грамотный и понятный чертёж :)

... и добавил:

Цитата: Deviron от Ноября 26, 2010, 21:04:14
Просто делали качелю с нужным радиусом прямо над длинной лентой шлифмашины.

дело совсем за малым осталось, найти как сделать такую шлифмашину :o :)
« Последнее редактирование: Ноября 26, 2010, 22:18:21 от DMMI »

Оффлайн hard1g

  • Эксперт
  • *****
  • Сообщений: 1007
  • Репутация: +392/-0
Re: Самодельные приспособления для гитаростроения
« Ответ #39 : Ноября 26, 2010, 22:22:03 »
DMMI,  фрезу можно использовать любую, только вот чем больше диаметр фрезы тем больше поправка на выставление радиуса. тоесть при повороте она будет снимать дерево не серединой а краем. и чем больше фреза тем дальше её край от центра поворота всей конструкции ( думаю понятно изложил ;D)
P.S.
DMMI, Буква х В САМоМ НИЗУ ПЕРВОЙ КАРТИНКИ

Оффлайн DMMI

  • Опытный
  • ****
  • Сообщений: 845
  • Репутация: +164/-0
  • Cogitations poenam nemo patitur
    • http://dmmi.forum24.ru/
Re: Самодельные приспособления для гитаростроения
« Ответ #40 : Ноября 26, 2010, 23:07:53 »
hard1g, так вот я и спросил какую используеш в смысле как изобретатель сия чуда ...  если говорить о создании радиуса то любая фреза с глухим(прямым) торцом не касается заготовки своим центром, следовательно выставлять радиус нужно по краю фрезы (по дальней точке), чем больше радиус фрезы тем больше обрабатываемая  площадь но меньше точность ну конечно как выставить )) . По сути там точность соблюдения не критична... +- 0,2 " на радиус 7,25"-12", погрешность на ощупь  не ощутима никак ;)
П.С. нет там буквы "Х" а тем более "х"... :sarcastic:

Оффлайн hard1g

  • Эксперт
  • *****
  • Сообщений: 1007
  • Репутация: +392/-0
Re: Самодельные приспособления для гитаростроения
« Ответ #41 : Ноября 26, 2010, 23:16:41 »
DMMI, да, правельно, но вдруг комуто станет лень делать много проходов маленькой фрезой а под рукой как раз окажется очень широкая ;D .
Для наглядности нашей беседы смотреть картинку 8)
P.S. А какая тогда там буква? :7:

... и добавил:

Картинка :)

Оффлайн DMMI

  • Опытный
  • ****
  • Сообщений: 845
  • Репутация: +164/-0
  • Cogitations poenam nemo patitur
    • http://dmmi.forum24.ru/
Re: Самодельные приспособления для гитаростроения
« Ответ #42 : Ноября 26, 2010, 23:41:09 »
Итого: внешний радиус выводить по зелёной РОПРАВКИ (ну это не из этой оперы) а внутренний по красной поправки, вот и всё ;D
ПЭ. СЭ. ну  нет там буквы "Х"  там только какая то толстая и не ровная с округлыми краями

Оффлайн hard1g

  • Эксперт
  • *****
  • Сообщений: 1007
  • Репутация: +392/-0
Re: Самодельные приспособления для гитаростроения
« Ответ #43 : Ноября 26, 2010, 23:44:38 »
 :pozor: лишь бы косяки выискивать >:(   зрите в корень блин...

Оффлайн DMMI

  • Опытный
  • ****
  • Сообщений: 845
  • Репутация: +164/-0
  • Cogitations poenam nemo patitur
    • http://dmmi.forum24.ru/
Re: Самодельные приспособления для гитаростроения
« Ответ #44 : Ноября 27, 2010, 00:02:14 »
hard1g, это я шутки шучу!!! :)
а если серьёзно то устройство хорошее, смущает правда постоянное зажимание разжимание струбцин. Если соорудить туда какую нить вертикальную каретку и на неё закрепить заготовку то процесс  пойдет куда быстрей и менее трудозатратней ;)
