Решил замодить свой Fender Stratocaster 1987 SSS. Буду ставить Хамбакер в бридж и хочу сделать распайку электроники типа как на новом Ибанезе Tom Quale,но с некоторыми изменениями.
В кратце - Сделать один общий тон, поставить дополнительный 2-х позиционный тумблер.
Тумблер делает 2 режима пятипозиционника. Основной и дополнительный.
Основной:
1-Весь Бриджевый Хамбакер
2-Отсечка Бриджа+Миддл
3-Миддл
4-Миддл+Нек
5-Нек

Дополнительный:
1-Отсечка Бриджевого Хамба
2-Весь Бриджевый Хамб+Нек
3-Миддл и Нек Series + Бриджевый хамб (типа как 2 хамбакера на Лес Поле в средн положении)
4-Отсечка бриджа+Нек
5-Миддл+Нек Series (как разнесённый хамбакер)

Я перерыл всё в поисках такой схемы, но нигде не нашёл, с поддержкой ibanez тоже не получилось связаться.
Есть ли шарящие люди, которые могут нарисовать схему?
Что нужно по комплектующим? Нужен ли для этого мультисвитч или суперсвитч, точно не помню как они называются? Какой тумблер? Нужно ли менять потенциометры, если в схеме появляется хамбакер (сейчас стоят 250K) ? Какие ещё нюансы?

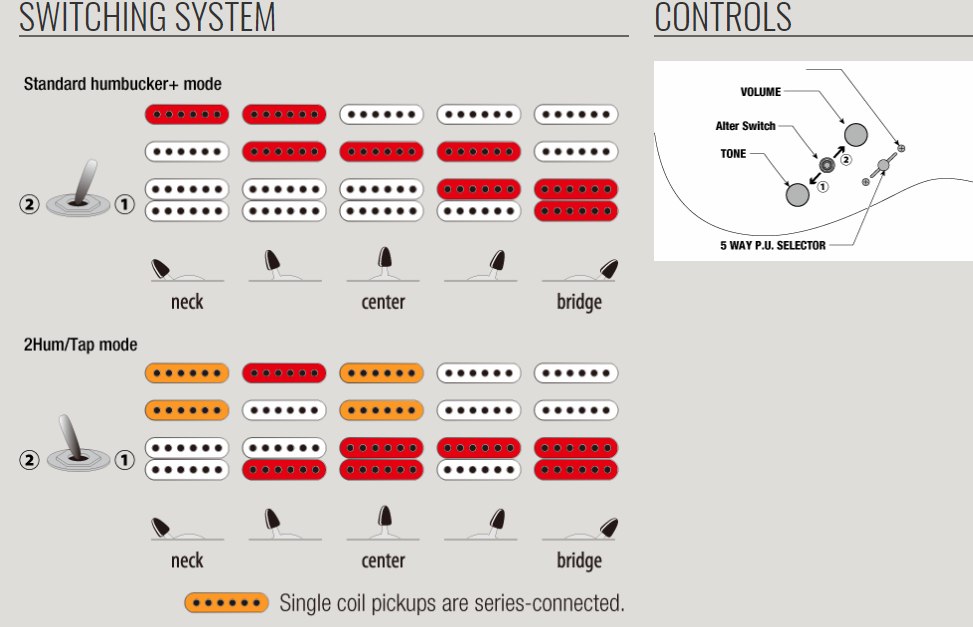

на сайте ибанеза только такой рисунок. Но самой схемы нет.


тут сам Tom Quale рассказывает про схему (с 12:35). Единственное мне немного другие сочетания в дополнительном режиме нужны, я их выше написал.


https://www.youtube.com/watch?v=QBw9RYP8biw

Как минимум надо ставить два тумблера ON-OFF-ON. Первый должен коротить у бриджа одну или другую обмотку, а второй должен делать тоже самое с мидлом и неком, соединенными как второй хамбакер.

Как минимум надо ставить два тумблера ON-OFF-ON. Первый должен коротить у бриджа одну или другую обмотку, а второй должен делать тоже самое с мидлом и неком, соединенными как второй хамбакер.

а как же всё-таки Ибанез сделали всё с одним тумблером?

... и добавил:

узнал только что называется такая схема dyna-MIX9 switching system w/Alter Switch

а как же всё-таки Ибанез сделали всё с одним тумблером?

Сам же писал:

Единственное мне немного другие сочетания в дополнительном режиме нужны

Любую схему очень просто реализовать на галетном переключателе на 10 положений и 6 направлений.

... и добавил:

Ну про Ибанез понятно:
The AZ224F employs a dyna-MIX9 switching system (see diagram at right) with an "Alter switch" toggle which allows the user to access nine distinct tones. The Alter switch allows the player to access two modes with the single coils connected in series creating a tone similar to a second humbucker.
То есть тумблер делает из мидла и нека второй хамбакер.

Тут ещё статейка: http://eidetec.com/factory-hss-guitar-wiring-diagram


... и добавил:

https://webtor.me/wp-content/uploads/updated-h-s-dual-wiring-phase-coil-select-gurus-please-with-hsh-pickup-diagram.jpg

... и добавил:

Вот так вылазит куча схем: https://www.google.com/search?q=Wiring+Diagrams+Guitar+Hss&tbm=isch&tbo=u&source=univ&sa=X&ved=0ahUKEwiksL370oTbAhWyhqYKHU6eAHsQsAQIJw&biw=1920&bih=1050

А никто не может нарисовать мне мою схему со всеми подробностями? Не за бесплатно
То что, на рисунках выше - всё не то.

Так, как ты хочешь, и как расписал в первом посте, вообще невозможно сделать

... и добавил:

Можно, либо как на том Ибанезе, либо как на картинке ниже

... и добавил:

Ну, либо ещё варианты, но не произвольные, плюс, ещё стандартной последовательностью придётся пожертвовать

Тогда я готов сделать в точности как на том Ибанезе TQM1
