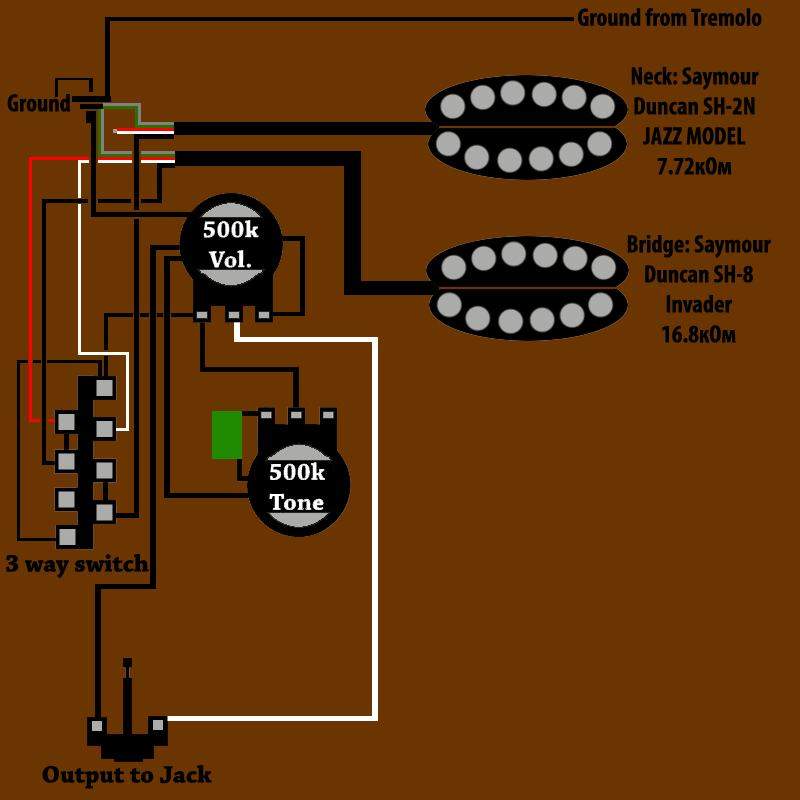

Доброго времени суток уважаемые форумчане. Недавно решил поменять звучки в бюджетном Джексоне. Всё шло не плохо, спаял по схеме найденной на гитрэлектрониксе. Далее после сборки, решил затестить и наткнулся на проблему в виде не работающей катушки на бриджевом хамбакере, начал грешить на не рабочий хамб, но решил попробовать другие вариации (метод тыка). Наткнулся на вариацию где бриджевый хамб работает в полной мере, но нековый так же на половину перестаёт работать. Звук идёт, но совершенно отсутствует низ как в первом случае, так и во втором. В итоге нашёл комбинацию при которой нек и бридж работают исправно, но среднее положение опять же не работает в полной мере как должно, простучал по каждому датчику у нека обе катушки работают, а у бриджа снова не работает одна, но при переключении на бриджевое положение, датчик начинает работать в полной мере. Прилагаю схему распайки которую пока что оставил (где бридж и нек работают как надо, а в среднем положении что-то не так). Подскажите что не так сделал? Уже неделю голову ломаю.

п.с. На конденсаторе написано 2A473J (если это несёт в себе каку-либо полезную инфу).

на картинке именно она, рисовал сидел довольно долго) Просто спаяно там всё не самым красивым образом:) Но если именно фото нужно, то попробую сделать.

С фото проблемы пока что, телефон тоже не хочет в полной мере фунциклировать:). На счёт земли и сигнала на распайке катушек... руководствовался с сайта производителя инфой( Боюсь самому навыков не хватит проверить, хотя может быть и хватит, но не очень понимаю каким образом.

К стати руководствуясь схемой с гитарэлектроникса, красный и белый провод от бриджа так же должен друг с другом скручиваться, но в таком случае как раз в бриджевом положении начинается проблема с сигналом, низы совсем не передаются =\ Только режущий уши верх.

Пробовал( С неком при другом порядке подключения проводов к переключателю та же беда происходит, пробовал ставить другой переключатель (от лес пола) та же картина с бриджем. при разных позициях пайки проводов к переключателю не работает должным обрзом что-то одно, либо бриджевое положение либо нековое либо среднее(

Эх, голова моя садовая. Завтра продолжу поиски нужной мне комбинации. А в кондее не может быть дело? Может другой поставить или ещё один куда впаять:)

Алексей,  отпаяй от  свитча  белый  и красный  и  соедини  их  в  воздухе.   В  среднем  у  тебя  одна  катушка  накоротко  замыкается  у  бриджевого.

А  датчики  новые   или  с  рук?   Похоже  в  бриджевом  концы  по  цветам  перепутаны  с   заводской  маркировкой....  возможно  перепаяны  в  самом  датчике.   Если  с  нековым  все  в  порядке,  то и  бриджевый  должен  быть  аналогичным...  без  всяких  перемычек.      По  идее  схема  неправильная.

перемычка исправила дело.

Ребята,  смотрите  схему.  Перемычка  эта  ничего  не  может  решить.  В  бриджевом  положении  она  вообще  не  нужна,  т.к.  они  и  так  замыкаются.   И  все  равно  работает  одна  половина  датчика,   т. к.  черный  (4 провод  в  датчике)  висит  в  воздухе.

Скорее,  сыграла  роль    убранная  перемычка  между  черным и  красным.

Однозначно  в  датчике  провода  перепаяны......   Да  че  гадать!  Надо  просто  прозвонить   катушки  и  найти   порядок  проводов.   И  попробовать  без  всякой  схемы   напрямую (параллельно-последовательно  и  с  фазами  разобраться).  А  потом  уже  распаивать  по  уму,  а  не  методом  тыка.

А  схема  рекомендованная  автором  может  только  в  заблуждение  ввести  при "правильных"  датчиках.....   и  будет  очередной  ребус:   "...че-то  у  меня  не  работает  как  надо!  Почему! ...."
