Схема телекастера, срочно
« : Июля 11, 2013, 13:01:02 »
Добрый день!

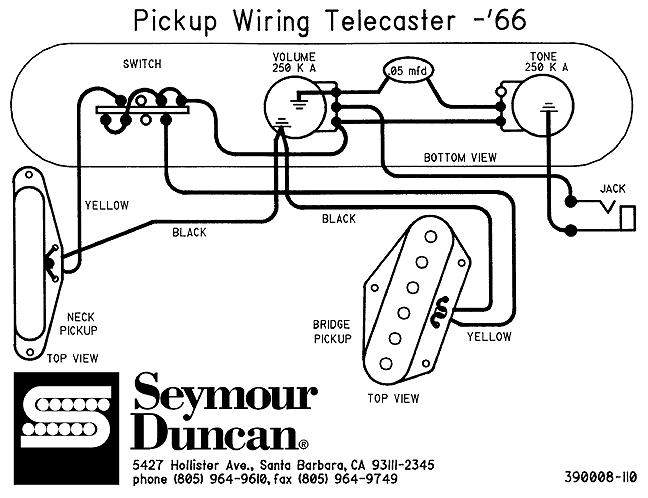

Ребята, дело такое. Спаял электронику телекастера по этой схеме. Столкнулся с проблемой, что заземления тут как бы и нет. Куда его можно приделать? Или дайте пожалуйста хорошую схему, чтоб я перепаял. Спасибо!

Оффлайн Андрей Васильев

  • Новичок
  • *
  • Сообщений: 59
  • Репутация: +9/-0
  • GuitarPlayer.Ru fan!
Re: Схема телекастера, срочно
« Ответ #1 : Июля 11, 2013, 14:09:17 »
Заземление паяется на корпус любого потенциометра. Т.е. нужно один конец провода припаять на бридж а другой на крпус потенциометра.

Оффлайн Валентин Иванов Автор темы

  • Новичок
  • *
  • Сообщений: 20
  • Репутация: +0/-0
  • on a plain
Re: Схема телекастера, срочно
« Ответ #2 : Июля 11, 2013, 14:11:37 »
В том то и дело, что не выходит так

Оффлайн levsha-kzn

  • Ветеран форума
  • ******
  • Сообщений: 5927
  • Репутация: +706/-17
    • http://vk.com/levsha_kzn
Re: Схема телекастера, срочно
« Ответ #3 : Июля 11, 2013, 14:53:26 »
Цитата: Валентин Иванов от Июля 11, 2013, 14:11:37
В том то и дело, что не выходит так
Что не там получается? Провод к бриджу и паять необязательно, он сам прижмется.

Оффлайн Валентин Иванов Автор темы

  • Новичок
  • *
  • Сообщений: 20
  • Репутация: +0/-0
  • on a plain
Re: Схема телекастера, срочно
« Ответ #4 : Июля 11, 2013, 16:05:10 »
К какому бы потенциометру я не припаивал, фон слишком большой идет

Оффлайн levsha-kzn

  • Ветеран форума
  • ******
  • Сообщений: 5927
  • Репутация: +706/-17
    • http://vk.com/levsha_kzn
Re: Схема телекастера, срочно
« Ответ #5 : Июля 11, 2013, 16:57:08 »
Давай посмотрим на фото, что ты напаял. Такое чувство, что петелька у тебя получилась земляная.

Оффлайн Sergej Polyakov

  • Новичок
  • *
  • Сообщений: 58
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Схема телекастера, срочно
« Ответ #6 : Июля 11, 2013, 17:22:26 »
Перегруз  наверное  мятальный  навалил  .....  на  синглах?

Оффлайн levsha-kzn

  • Ветеран форума
  • ******
  • Сообщений: 5927
  • Репутация: +706/-17
    • http://vk.com/levsha_kzn
Re: Схема телекастера, срочно
« Ответ #7 : Июля 11, 2013, 17:40:51 »
Не, там все интереснее))). Сейчас сидим, разбираемся.

Оффлайн -Meloman-

  • Завсегдатай
  • ***
  • Сообщений: 399
  • Репутация: +280/-0
  • С-Петербург
Re: Схема телекастера, срочно
« Ответ #8 : Июля 11, 2013, 18:40:07 »
А корпуса потенциометров соединены между собой?  На схеме этот провод не показан, но он подразумевается.

Оффлайн levsha-kzn

  • Ветеран форума
  • ******
  • Сообщений: 5927
  • Репутация: +706/-17
    • http://vk.com/levsha_kzn
Re: Схема телекастера, срочно
« Ответ #9 : Июля 11, 2013, 18:45:07 »
Они по пластине монтажной соединены.

Оффлайн -Meloman-

  • Завсегдатай
  • ***
  • Сообщений: 399
  • Репутация: +280/-0
  • С-Петербург
Re: Схема телекастера, срочно
« Ответ #10 : Июля 11, 2013, 18:51:41 »
Цитата: levsha-kzn от Июля 11, 2013, 18:45:07
Они по пластине монтажной соединены.

Теоретически - да. Но могут быть нюансы... Пайка это, все-таки пайка.
Если все правильно соединено, должно работать. ???

Оффлайн levsha-kzn

  • Ветеран форума
  • ******
  • Сообщений: 5927
  • Репутация: +706/-17
    • http://vk.com/levsha_kzn
Re: Схема телекастера, срочно
« Ответ #11 : Июля 11, 2013, 18:54:25 »
Мы уже два часа в Контакте паяем ;)

Оффлайн -Meloman-

  • Завсегдатай
  • ***
  • Сообщений: 399
  • Репутация: +280/-0
  • С-Петербург
Re: Схема телекастера, срочно
« Ответ #12 : Июля 11, 2013, 19:00:38 »
В Контакте - это сильно! Никогда не пробовал.. :rolleyes:

Оффлайн levsha-kzn

  • Ветеран форума
  • ******
  • Сообщений: 5927
  • Репутация: +706/-17
    • http://vk.com/levsha_kzn
Re: Схема телекастера, срочно
« Ответ #13 : Июля 11, 2013, 20:30:58 »
А у нас получилось. :D

Оффлайн yury-botov

  • Эксперт
  • *****
  • Сообщений: 1995
  • Репутация: +71/-4
  • selfbanned
Re: Схема телекастера, срочно
« Ответ #14 : Июля 12, 2013, 11:00:44 »
Перепутали контакты на разъеме?
