гитару-орган кетнерса, точнее схему от нее я делал лет 15 назад, когда все м этим заинтересовался. ну играло но чета тогда же восторгов никаких не вызывало...

еще есть статья в юном технике про гитару из березы.

еще также следует вспомнить тов. Эйбиндера с схемами "брильянс", "дисторбер" и "вау-эффект" в журнале моделист года так 1984, и его микшер на к157, годом пожже.

еще брошюра в помощь радиолюбителю, там был клевый овердрайв, и еще различные приставки в основном из польских, гдровских и болгарских журналов, периодически надергиваемые в журнал радио в раздел "зарубежом" редакторами.

механический вибратор

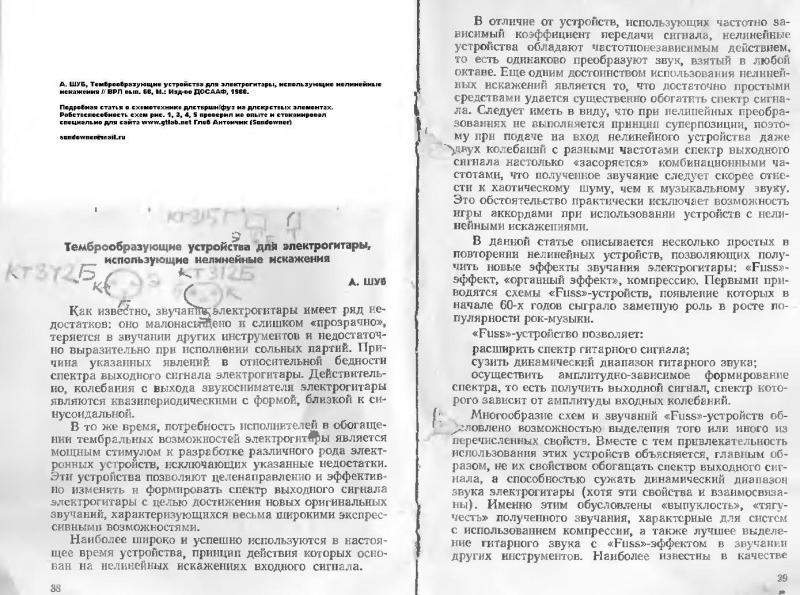

Вот еще выкладываю схемки... Тоже тех лет...
Ну раз уж пошла такая тема...

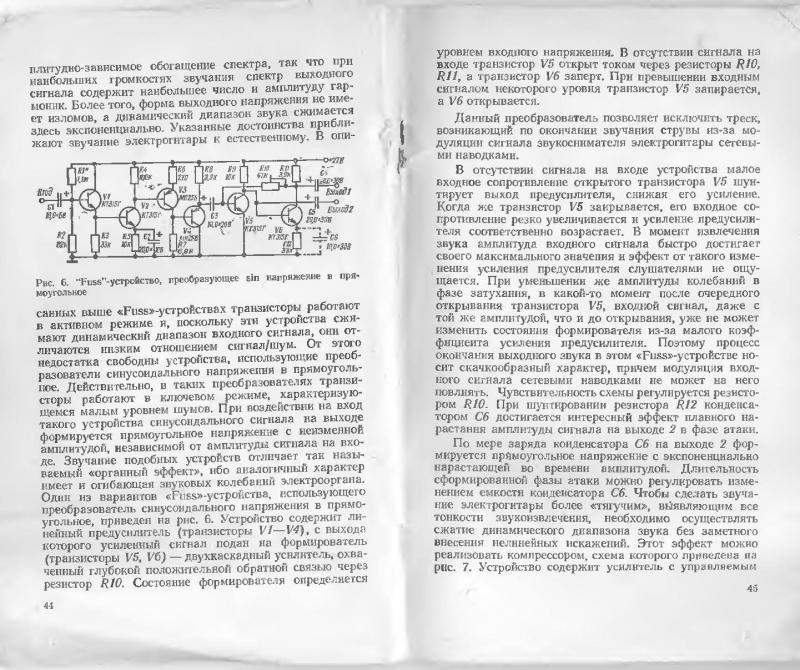

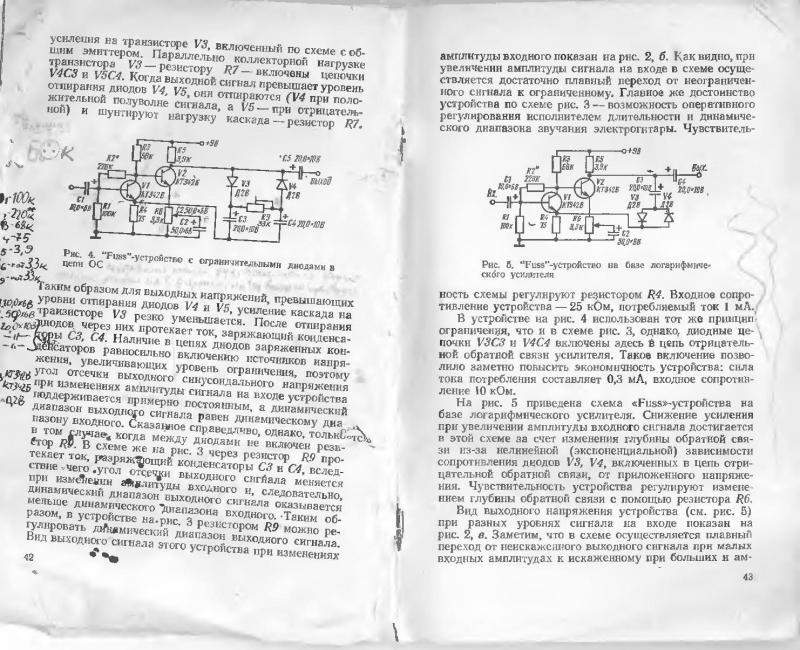

Выкладываю еще схемы..

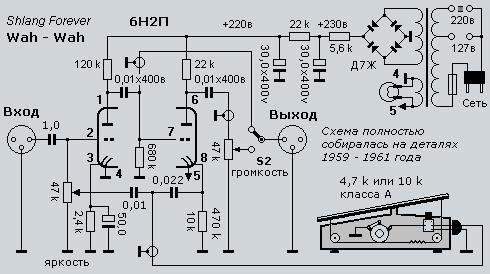

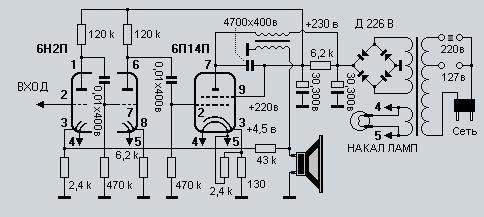

Вот эту схемку, наверняка, многие видели в тырнете.

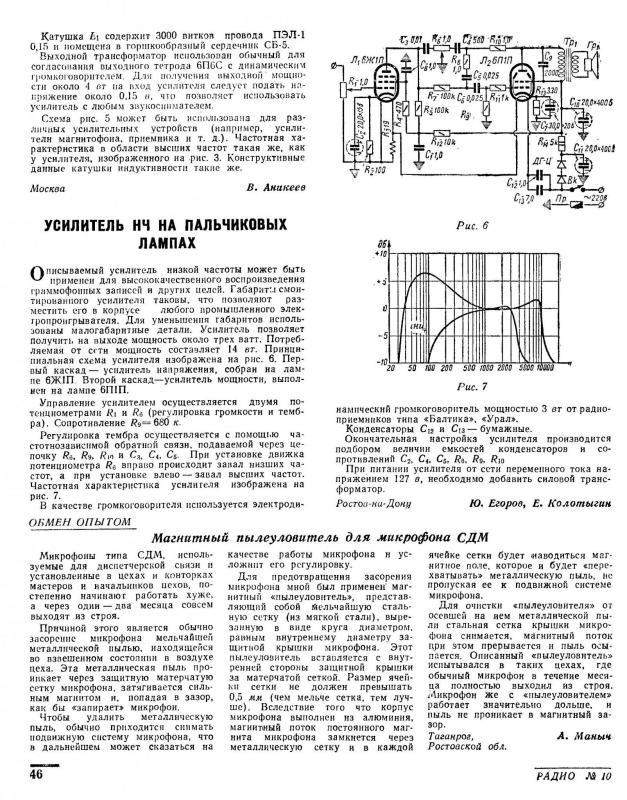

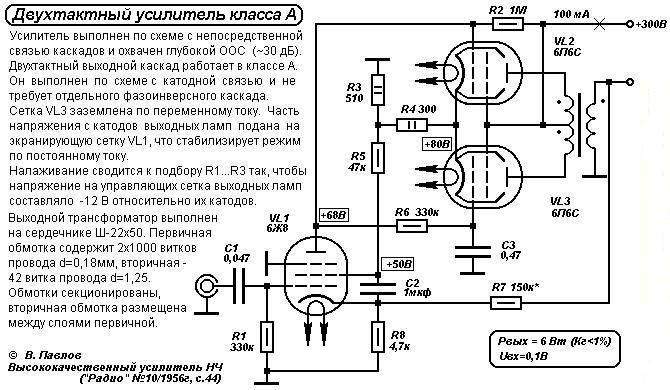

Ниже вырезка из журнала "Радио", на который есть ссылка на картине с усилителем.
Могу сказать, что при мне один мой приятель макетил этот усь... Звучит совсем неплохо.
Выходные лампы были 6П1П-ЕВ





... и добавил:

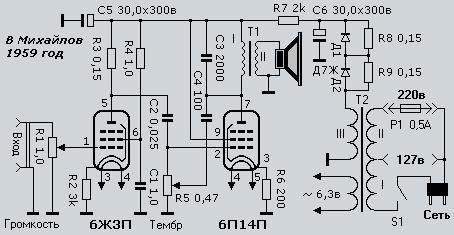

А вот еще... 1959 год...




... и добавил:

Чего-то не пойму... А что у меня дублируется-то???
Понял, исправил...

... и добавил:

Вот еще выкладываю картиночки тех лет...

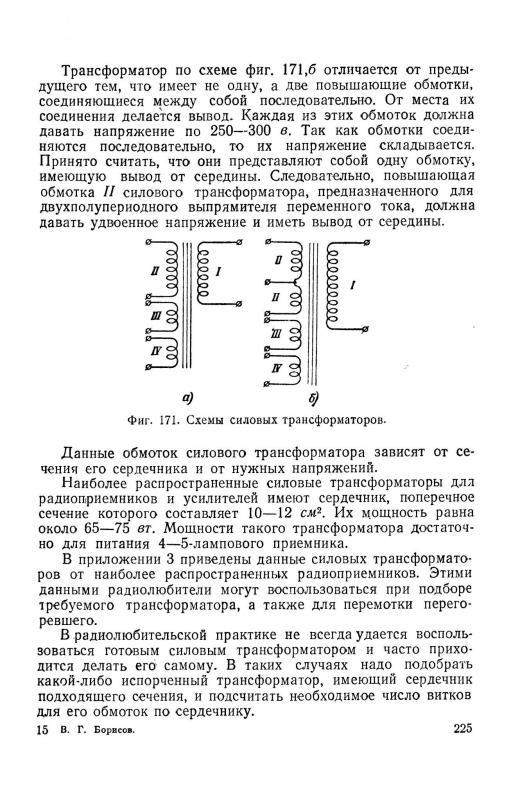

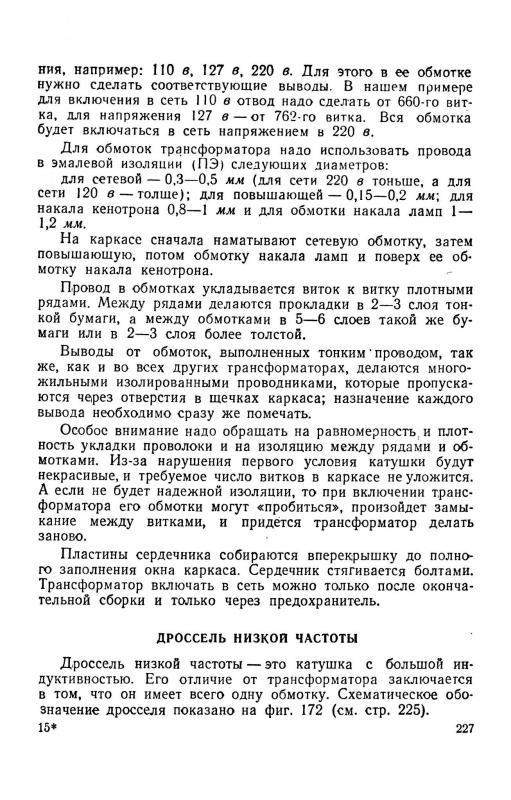

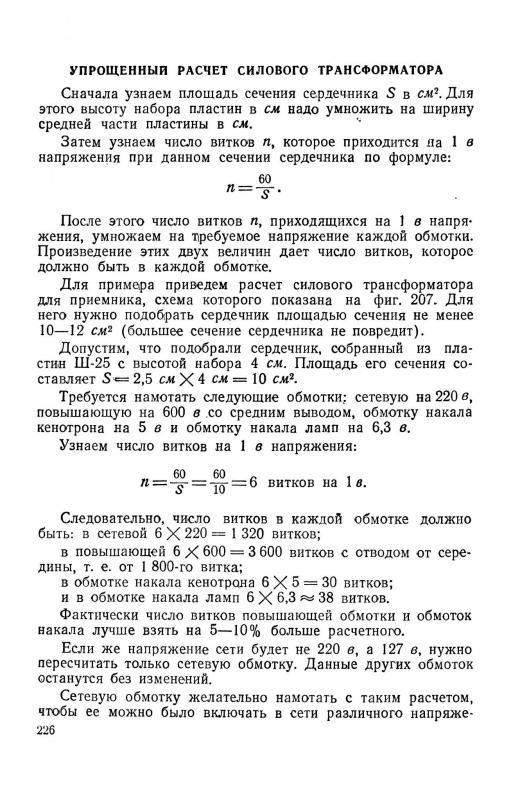

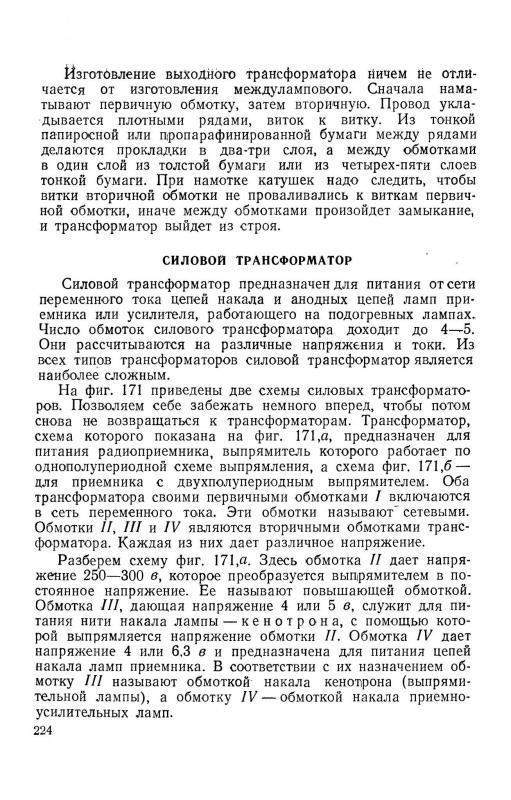

Информация из книги "Юный радиолюбитель", 1951 год

Да уж, когда статья страше тебя, это заставляет задуматсо

... и добавил:

всегда было интересно использовать головку проигрывателя для грампластинок как звукосниматель для гитары, так и не допер как реализовать

GeorgeM, слишком грубо, это все равно что ради пьезика - таблетки будильник приклеить к деке. В головке есть пьезо трубочки или как то так надо научиться их использовать.

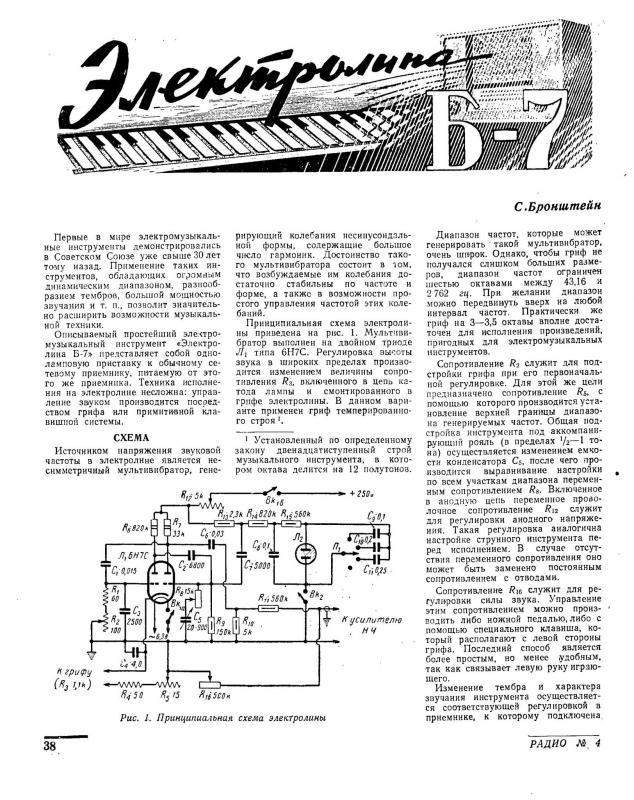

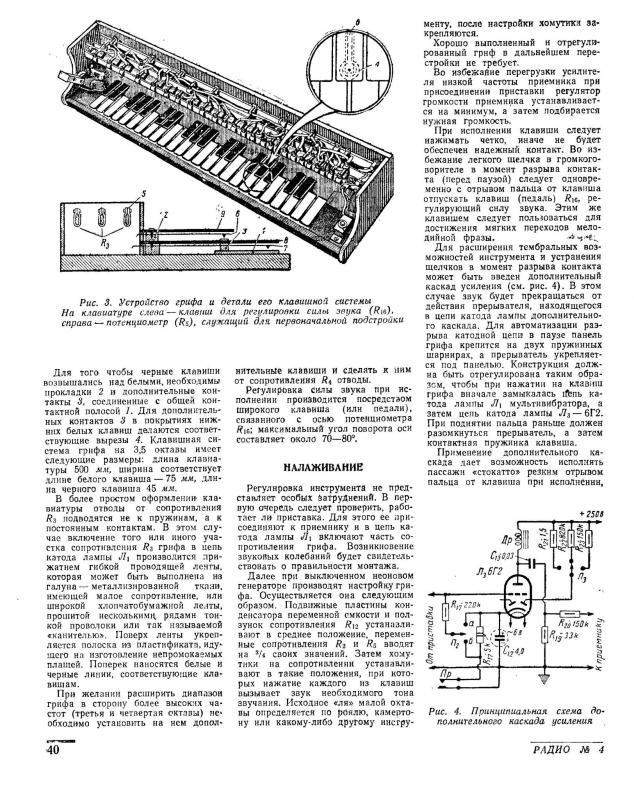

Не совсем гитара, но тоже интересный музыкальный инструмент из журналов тех лет


А вот еще
