Re: Столярное изделие в форме музыкального инструмента
« Ответ #375 : Октября 20, 2019, 18:10:31 »
Цитата: Pavle от Октября 20, 2019, 17:21:51
Считайте на здоровье, с 50х годов прошлого века  ??? стандартная конструкция преобладает, да даже уже в 50х Лео довел конструкцию до готового состояния, мелочи касаемо удобства не в счет
довел то довел но потом перевел



... и добавил:

Цитата: DmitryM от Октября 20, 2019, 18:07:49
ибо зазоры и кривая геометрия кармана и пятки
ибо рычаг длинного басового грифа да с фендеровой головиной слишком велик

« Последнее редактирование: Октября 20, 2019, 18:15:57 от Папа-Карло »

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7698
  • Репутация: +2124/-401
    • Bandcamp
Re: Столярное изделие в форме музыкального инструмента
« Ответ #376 : Октября 20, 2019, 20:53:29 »

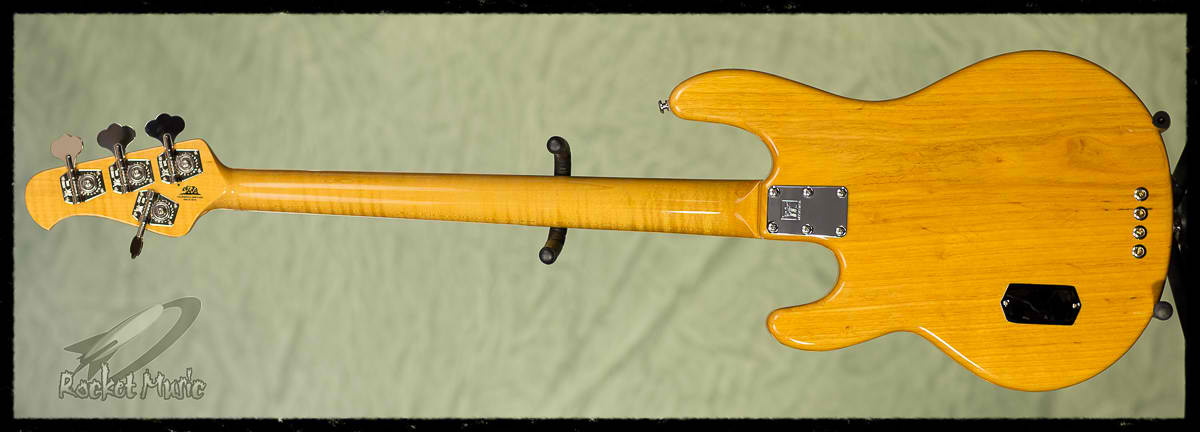

А теперь берем в расчет планируемую мензуру в 30 дюймов, колки 2+2 (а отсюда перо меньше) и формфактор гитары - обычного некплейта и 4х болтов хватит за глаза. Это если на болты сажать.

Кстати обечайки изнутри тоже можно скруглить. И эстетично (хоть и не видно), и толщина везде будет относительно одинаковая.

Оффлайн Папа-Карло Автор темы

  • Эксперт
  • *****
  • Сообщений: 1526
  • Репутация: +683/-14
  • атятя
Re: Столярное изделие в форме музыкального инструмента
« Ответ #377 : Октября 20, 2019, 21:28:47 »
Цитата: DmitryM от Октября 20, 2019, 20:53:29
Кстати обечайки изнутри тоже можно скруглить. И эстетично (хоть и не видно), и толщина везде будет относительно одинаковая.
чет не совсем понял как. можешь нарисовать?

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7698
  • Репутация: +2124/-401
    • Bandcamp
Re: Столярное изделие в форме музыкального инструмента
« Ответ #378 : Октября 20, 2019, 21:30:38 »
момент

... и добавил:

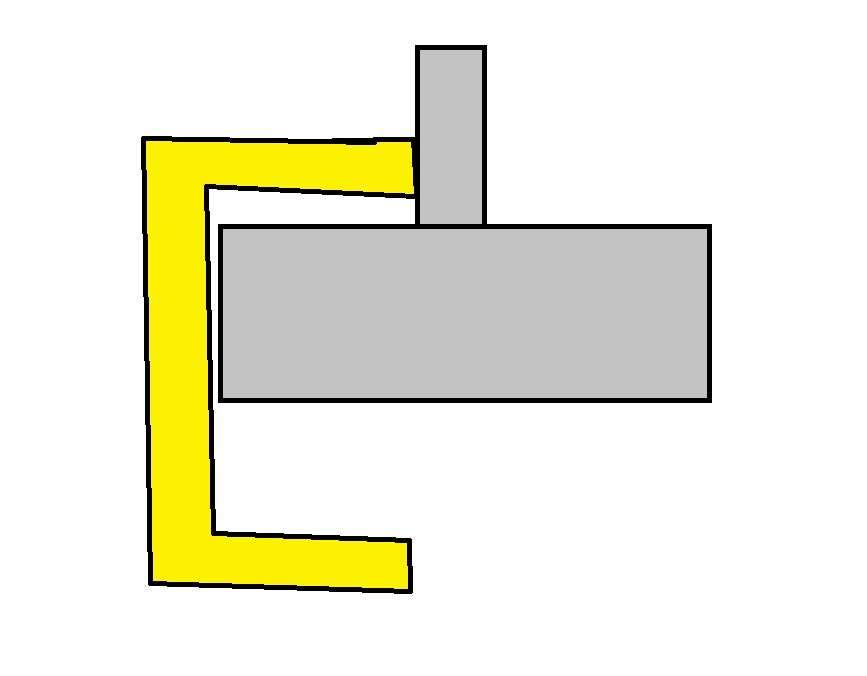

как то так
« Последнее редактирование: Октября 20, 2019, 21:34:27 от DmitryM »

Оффлайн Папа-Карло Автор темы

  • Эксперт
  • *****
  • Сообщений: 1526
  • Репутация: +683/-14
  • атятя
Re: Столярное изделие в форме музыкального инструмента
« Ответ #379 : Октября 20, 2019, 21:45:39 »
ох, как я сам не додумался :pozor: ну теперь точно так сделаю.

еще можно будет и такой фрезой пройти, для получения такого профиля

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7698
  • Репутация: +2124/-401
    • Bandcamp
Re: Столярное изделие в форме музыкального инструмента
« Ответ #380 : Октября 20, 2019, 21:53:19 »
Цитата: Папа-Карло от Октября 20, 2019, 21:45:39
еще можно будет и такой фрезой пройти, для получения такого профиля

Совсем тонко я бы не делал, не та прочность будет. Акустическая обечайка она же гнутая, и волокна в ней тоже, а тут будет прямой брус с продольно расположенными волокнами

Оффлайн Папа-Карло Автор темы

  • Эксперт
  • *****
  • Сообщений: 1526
  • Репутация: +683/-14
  • атятя
Re: Столярное изделие в форме музыкального инструмента
« Ответ #381 : Октября 21, 2019, 05:47:49 »

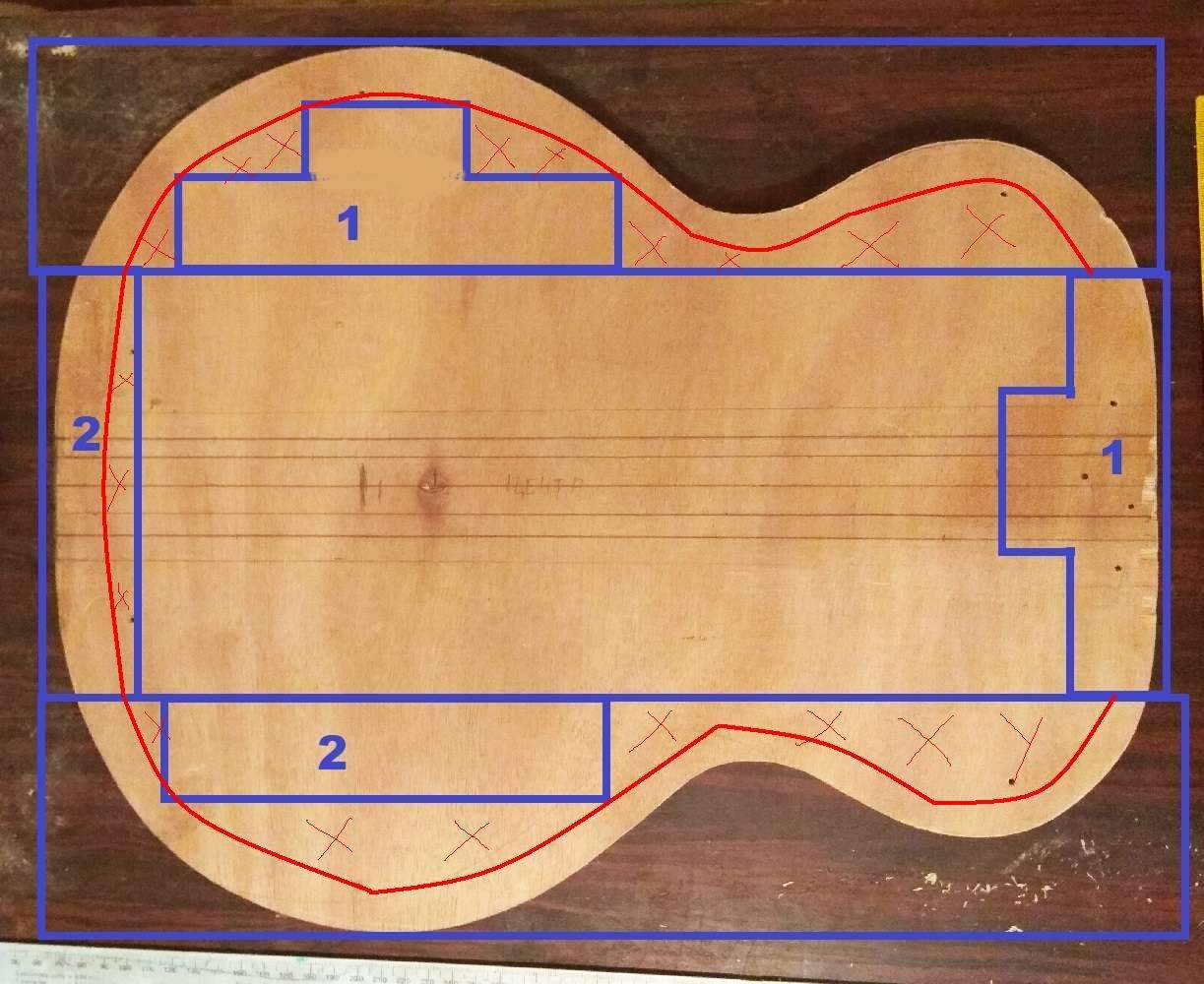

с обечайками это ты хорошо смекнул ;) а я то думал просто бревна сколотить топором и нормально ;D * 0.jpg

ну, есть идея как это реализовать ровнехонько?
« Последнее редактирование: Октября 21, 2019, 05:50:57 от Папа-Карло »

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7698
  • Репутация: +2124/-401
    • Bandcamp
Re: Столярное изделие в форме музыкального инструмента
« Ответ #382 : Октября 21, 2019, 10:14:45 »
Для избежания разрыва бруса аккуратно руками выпилить и наждаком окультурить

Оффлайн Папа-Карло Автор темы

  • Эксперт
  • *****
  • Сообщений: 1526
  • Репутация: +683/-14
  • атятя
Re: Столярное изделие в форме музыкального инструмента
« Ответ #383 : Октября 21, 2019, 10:48:29 »
про вероятность разрыва что то я не подумал.

нашел такую фрезу

2338388-0

думаю делать обечайку 20 мм и соответственно после прохода такой фрезой вертикальная стенка станет 7 мм

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7698
  • Репутация: +2124/-401
    • Bandcamp
Re: Столярное изделие в форме музыкального инструмента
« Ответ #384 : Октября 21, 2019, 12:02:43 »
Волокна идти будут в некоторых местах через профиль. Выйдет не очень прочно. Я бы оставил 20мм

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Столярное изделие в форме музыкального инструмента
« Ответ #385 : Октября 21, 2019, 13:17:04 »
кмк подобное делали в пустотелых теликах в какой-то теме крафта и у позныша в аккустиках что-то подобное было

брали цельную доску, фрезеровали внутрянку, клеили топ.

... и добавил:

вот как пример гитары = https://guitarplayer.ru/index.php?topic=96898.msg11098391#msg11098391

... и добавил:

https://guitarplayer.ru/index.php?topic=96898.msg10939505#msg10939505
« Последнее редактирование: Октября 21, 2019, 13:21:51 от Dying Fetus »

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7698
  • Репутация: +2124/-401
    • Bandcamp
Re: Столярное изделие в форме музыкального инструмента
« Ответ #386 : Октября 21, 2019, 16:16:12 »
Цитата: Dying Fetus от Октября 21, 2019, 13:17:04
кмк подобное делали в пустотелых теликах в какой-то теме крафта и у позныша в аккустиках что-то подобное было

брали цельную доску, фрезеровали внутрянку, клеили топ.

Цитата: Папа-Карло от Октября 20, 2019, 13:11:24
можно конечно и корыто выдолбить но что то охота попробовать реализовать идею с обечайками из бруса.

... и добавил:

хотя я за "корыто", прочнее будет

Оффлайн ZhukS

  • Завсегдатай
  • ***
  • Сообщений: 414
  • Репутация: +126/-0
  • Zhuk guitars
Re: Столярное изделие в форме музыкального инструмента
« Ответ #387 : Октября 21, 2019, 17:58:54 »
Делал полуакустики разными способами - и "корытом" и с обечайкой из массива (10мм),Одна из последних с арчтопом с двух сторон-http://guitarshow.ru/festival/festival-2013/gitarstroj-2013/gitary-festivalya-2013/festival-2013-uchastnik-zhuk-s-gitara-stratacouctic-nucule/.
Сейчас в работе телек -обечайка (10мм) из массива клена, а топы плоские из махагона.

Оффлайн Папа-Карло Автор темы

  • Эксперт
  • *****
  • Сообщений: 1526
  • Репутация: +683/-14
  • атятя
Re: Столярное изделие в форме музыкального инструмента
« Ответ #388 : Октября 21, 2019, 19:10:08 »
хм... можно в принципе и совместить - прилепить обечайку на корыто

2338454-0

а вообще странно почему на гитаре за 35200$ такой мерзкий шов  :hmmm: за такие бабки ее должны были из ствола одним куском выдолбить. причем вручную.

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7698
  • Репутация: +2124/-401
    • Bandcamp
Re: Столярное изделие в форме музыкального инструмента
« Ответ #389 : Октября 21, 2019, 19:27:03 »
Цитата: Папа-Карло от Октября 21, 2019, 19:10:08
а вообще странно почему на гитаре за 35200$ такой мерзкий шов  :hmmm: за такие бабки ее должны были из ствола одним куском выдолбить. причем вручную.

а накладку пропитать кровью юных девственниц :D

... и добавил:

Я за корыто, т.к. можно под пузо вырез оформить
