Автор Тема: Установка датчика SH-13 dimebacker на Yamaha RGX 220  (Прочитано 956 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн KirillNur Автор темы

  • Новичок
  • *
  • Сообщений: 8
  • GuitarPlayer.Ru fan!
Установка датчика SH-13 dimebacker на Yamaha RGX 220
« : Февраля 01, 2018, 22:43:56 »
Вообщем такая проблема: спаял датчик sh-13 в бридж по схеме с оф сайта. Звук получился тихий, как будто громкость на гитаре убавлена почти в ноль. Перепаял методом тыка. Красный, белый и черный провода скрутил вместе и кинул на свич. А зеленый с оплеткой оставил на громкости как на схеме. Звук стал нормальный. Кароче меня терзают сомнения что я неправильно сделал, или спаял как сингл или хз что. Просветите пожалуйста что не так.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92910
  • Санкт-Петербург
    • AZG CUSTOM
Re: Установка датчика SH-13 dimebacker на Yamaha RGX 220
« Ответ #1 : Февраля 02, 2018, 00:26:20 »
Схема во вложении правильная. Надо белый и красный СПАЯТЬ вместе и заизолировать. Сигнал - черный. Зеленый с экраном оставить на земле схемы.

Оффлайн KirillNur Автор темы

  • Новичок
  • *
  • Сообщений: 8
  • GuitarPlayer.Ru fan!
Re: Установка датчика SH-13 dimebacker на Yamaha RGX 220
« Ответ #2 : Февраля 02, 2018, 04:21:20 »
Все так и сделал. Именно СПАЯЛ красный с белым и заизолировал.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92910
  • Санкт-Петербург
    • AZG CUSTOM
Re: Установка датчика SH-13 dimebacker на Yamaha RGX 220
« Ответ #3 : Февраля 02, 2018, 08:40:57 »
Измерь сопротивление между черным и белым и между красным и зеленым. Должно быть порядка 8 ком на каждой.

Оффлайн KirillNur Автор темы

  • Новичок
  • *
  • Сообщений: 8
  • GuitarPlayer.Ru fan!
Re: Установка датчика SH-13 dimebacker на Yamaha RGX 220
« Ответ #4 : Февраля 03, 2018, 06:51:27 »
Так и есть, 8.5 кОм

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92910
  • Санкт-Петербург
    • AZG CUSTOM
Re: Установка датчика SH-13 dimebacker на Yamaha RGX 220
« Ответ #5 : Февраля 03, 2018, 10:46:59 »
Ну если обе катушки живые, то то, что я описал, должно работать без проблем.

Оффлайн KirillNur Автор темы

  • Новичок
  • *
  • Сообщений: 8
  • GuitarPlayer.Ru fan!
Re: Установка датчика SH-13 dimebacker на Yamaha RGX 220
« Ответ #6 : Февраля 03, 2018, 11:00:42 »
У меня на свиче датчики припаяны к крайним двум контактам, нек к двум левым, бридж к двум правым, затем по одному пустые, и два средних спаяны вместе. Может тут что то не то?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92910
  • Санкт-Петербург
    • AZG CUSTOM
Re: Установка датчика SH-13 dimebacker на Yamaha RGX 220
« Ответ #7 : Февраля 03, 2018, 11:02:03 »
фотку нутра!

Оффлайн KirillNur Автор темы

  • Новичок
  • *
  • Сообщений: 8
  • GuitarPlayer.Ru fan!
Re: Установка датчика SH-13 dimebacker на Yamaha RGX 220
« Ответ #8 : Февраля 03, 2018, 11:49:13 »

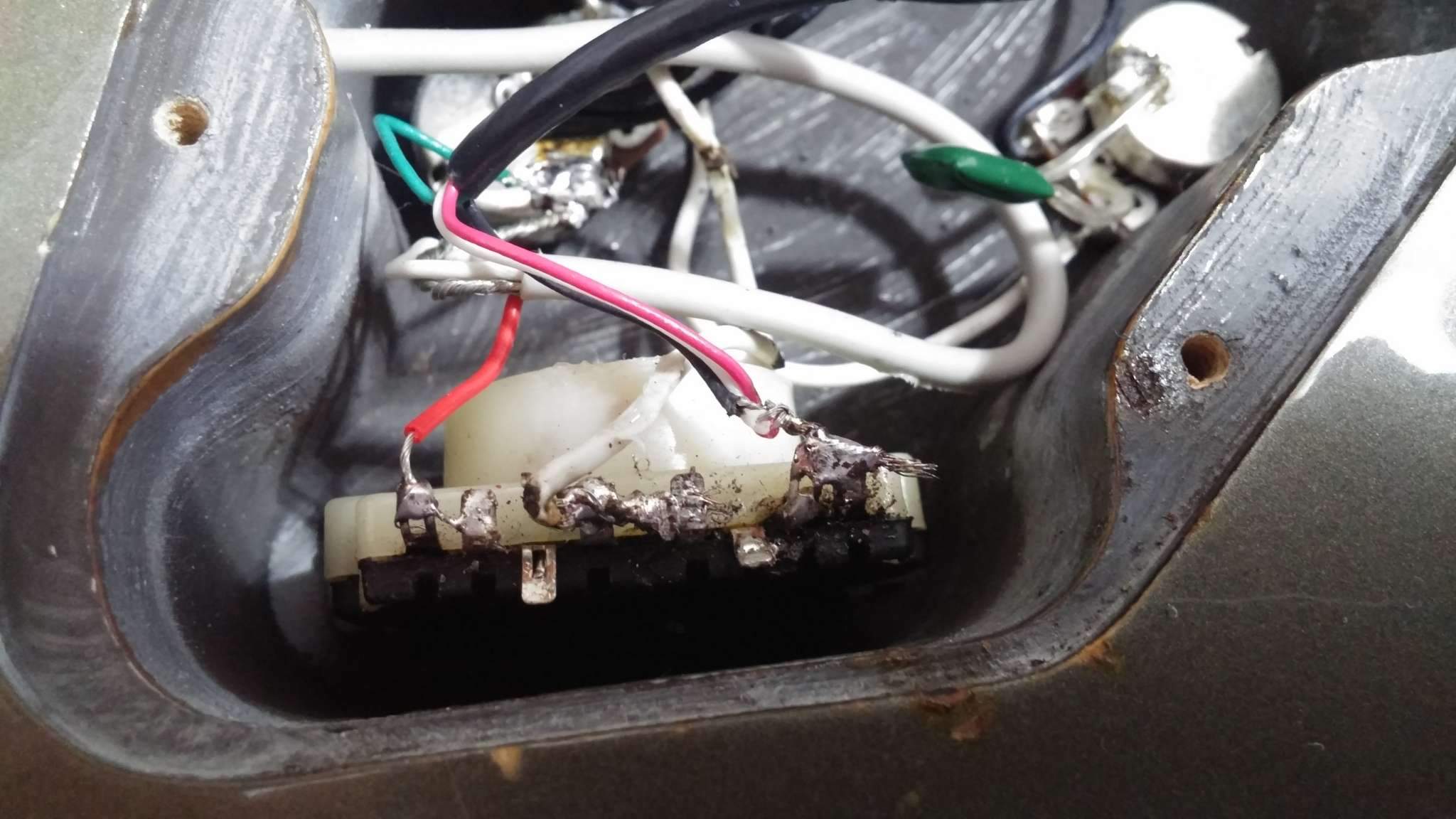

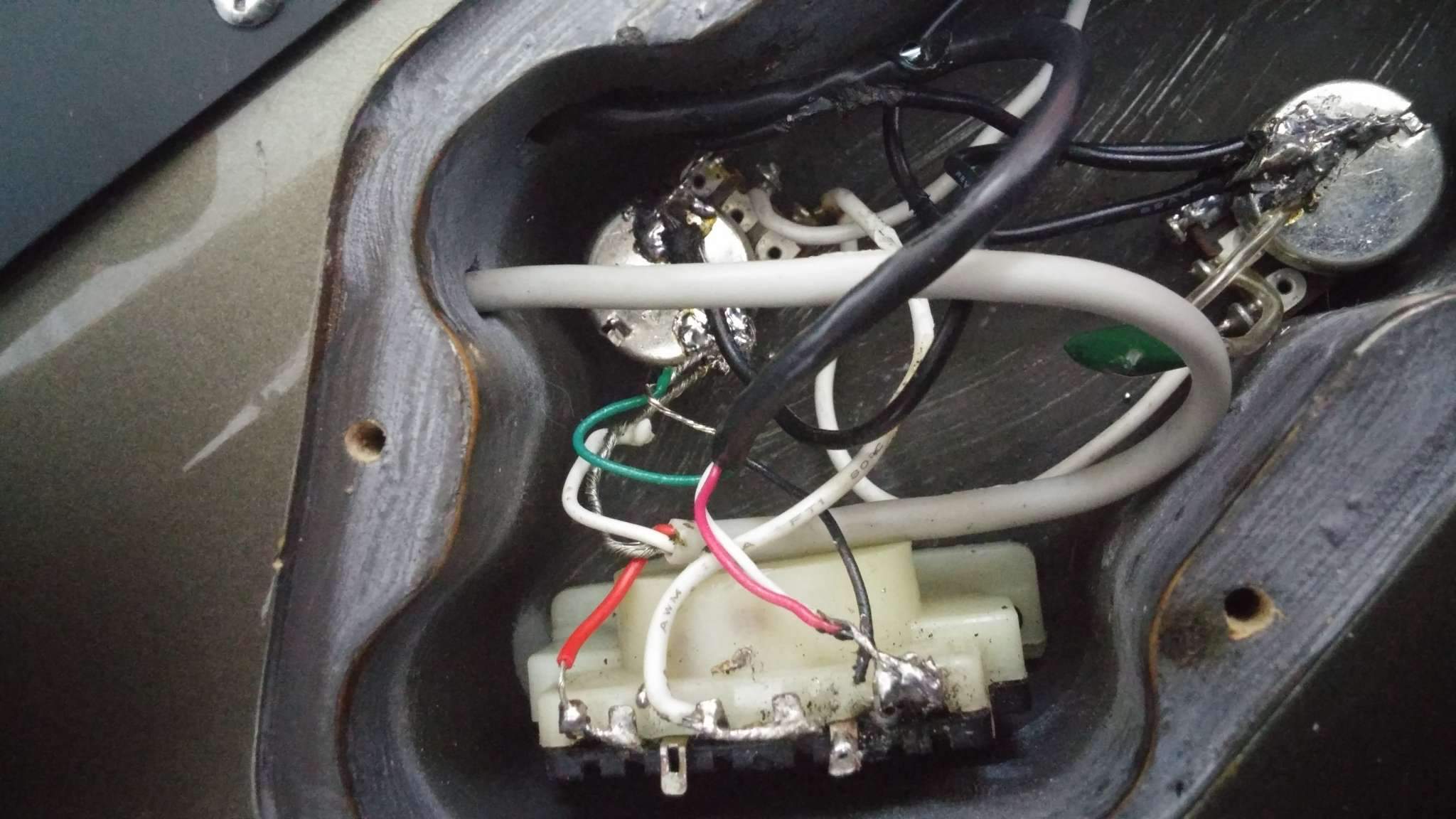

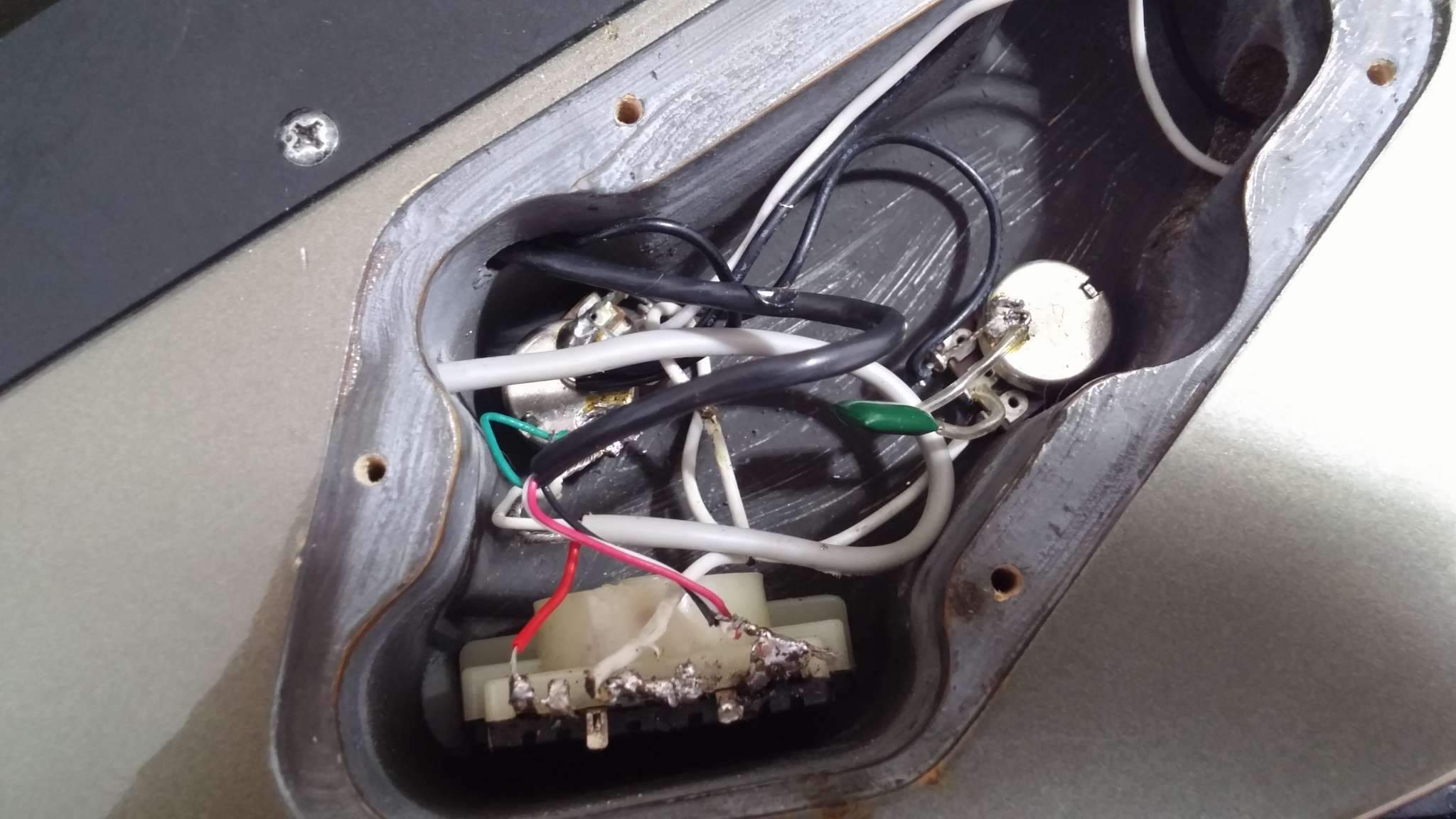

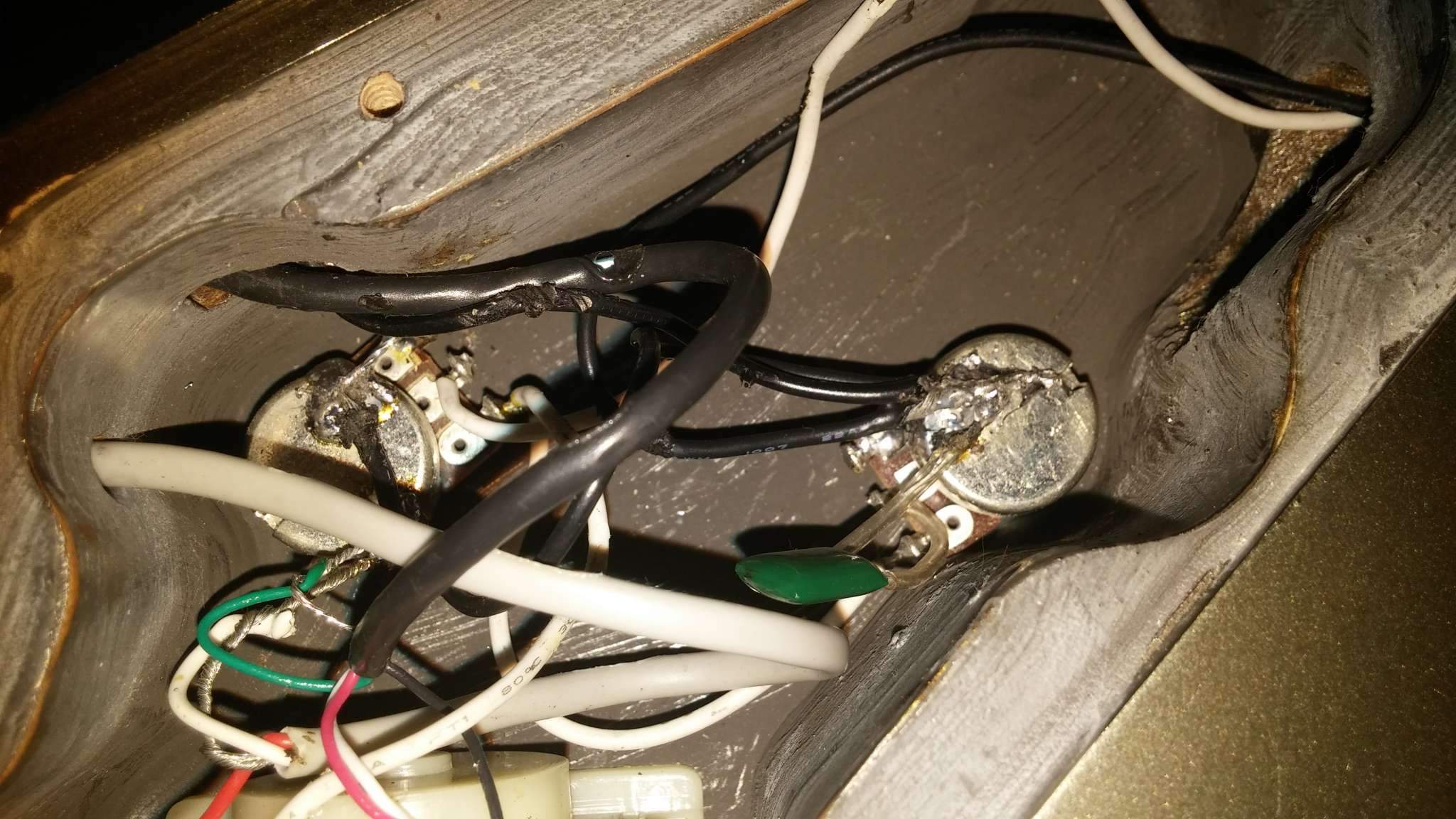

Спаянно неаккуратно так как первый раз этим занимаюсь.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92910
  • Санкт-Петербург
    • AZG CUSTOM
Re: Установка датчика SH-13 dimebacker на Yamaha RGX 220
« Ответ #9 : Февраля 03, 2018, 11:52:35 »
Тон распаян неправильно! Смотри схему внимательно.

И как я сказал, перепаять хамб по нормальному, т.е. эту скрутку разобрать, на контакт черный провод. Белый+красный спаять вместе и заизолировать.

Вполне реально, что переключатель уже испорчен такой пайкой. Попавило там много.

Оффлайн KirillNur Автор темы

  • Новичок
  • *
  • Сообщений: 8
  • GuitarPlayer.Ru fan!
Re: Установка датчика SH-13 dimebacker на Yamaha RGX 220
« Ответ #10 : Февраля 03, 2018, 12:10:09 »
Переключатель работает. Тон перепояю, а на свиче получится контакты так же оставить как сейчас спаяны? А то свич пока работает, но боюсь не переживет если я еще раз на нем все перепаяю))

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92910
  • Санкт-Петербург
    • AZG CUSTOM
Re: Установка датчика SH-13 dimebacker на Yamaha RGX 220
« Ответ #11 : Февраля 03, 2018, 12:26:41 »
Да, надо парами, тут все ОК.

Оффлайн KirillNur Автор темы

  • Новичок
  • *
  • Сообщений: 8
  • GuitarPlayer.Ru fan!
Re: Установка датчика SH-13 dimebacker на Yamaha RGX 220
« Ответ #12 : Февраля 15, 2018, 23:05:33 »
Перепаял по схеме, такая же фигня. Пришлось красный с белым кинуть на свич чтобы звучало. И теперь оба потециометра работают как тон. Чето я вообще запутался)) или я где-то неправильно сделал?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92910
  • Санкт-Петербург
    • AZG CUSTOM
Re: Установка датчика SH-13 dimebacker на Yamaha RGX 220
« Ответ #13 : Февраля 15, 2018, 23:26:37 »
Судя по всему одна из катушек не работает. Сейчас датчик в отсечке. К мастеру!

Оффлайн KirillNur Автор темы

  • Новичок
  • *
  • Сообщений: 8
  • GuitarPlayer.Ru fan!
Re: Установка датчика SH-13 dimebacker на Yamaha RGX 220
« Ответ #14 : Февраля 15, 2018, 23:32:08 »
Спасибо за помощь!
