Автор Тема: Вопросы по установке анкеров  (Прочитано 13275 раз)

0 Пользователей и 2 Гостей просматривают эту тему.

Оффлайн Levoruchko Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 5043
  • Царь-Плотник с острова Св. Елены
Re: Вопросы по установке анкеров
« Ответ #105 : Октября 09, 2013, 02:57:17 »
ytrikoz, Папе Карле не нужно было клен пилить вручную  (буратино был сосновый :rolleyes:) и не нужно было по муллимеитру все вымерять чтоб не дай Бог не повело чего-нибудь или  получилось перекособоченным и неудобным) Карло то не терминатора ваял однако! :rolleyes:)   а мой буратино посложнее будет! ;))

Оффлайн Эдуард Пулашкин

  • Ветеран форума
  • ******
  • Сообщений: 4115
Re: Вопросы по установке анкеров
« Ответ #106 : Октября 09, 2013, 17:11:30 »
...(буратино был сосновый :rolleyes:)...
:hmmm:
Об этом до сих пор идут споры:
Вон сколько вариантов

Оффлайн Aviator

  • Опытный
  • ****
  • Сообщений: 974
Re: Вопросы по установке анкеров
« Ответ #107 : Октября 09, 2013, 17:30:20 »
Андрей Люлько, Cпасибо! можно не привинчивать столько фанеры а один лист и закрепить его длинным шурупом если оставить промежуток между фанерой и бруском  , если фанера будет гибкая   можно будет регулировать глубину профиля затягивая винт или шуруп  .
недотянутый шуруп при нажиме будет выпирать и шкрябать борозды... ну и радиус изгиба фанеру будет гулять.
отверстия под шурупы посередине фанеры ослабляют её жесткость по этой линии и в итоге получается не радиус, а скорее треугольник, поэтому несколько тонких фанерок вместо одной толстой частично решают эту проблему


Оффлайн Levoruchko Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 5043
  • Царь-Плотник с острова Св. Елены
Re: Вопросы по установке анкеров
« Ответ #108 : Октября 09, 2013, 17:45:28 »
:hmmm:
Об этом до сих пор идут споры:
Вон сколько вариантов
Неа! все это домыслы! имя Пиноккио(пине-сосна) от балды что ли придумано было?...есть только разумное мнение что средиземноморская сосна она немного больше кедр чем сосна...ни кто дубы для растопки  не использует да и рубить офигеешь!  :D ПИНИЯ (Pinus pinea), народное название в Италии — pino domestico (т. е. домашняя, культурная сосна).    распространенное по всему Средиземноморью, рассматривается в первую очередь как «орехоплодное», хотя ценится и его внешний вид — высокий ствол, хорошо очищающийся от сучьев, с большой зонтиковидной кроной, придающей этой сосне совершенно особый облик. Пиния культивируется в этих районах с очень древних времен, и установлено, что она как культурное растение была известна еще этрускам (в самом начале I тысячелетия до нашей эры). Роща под Равенной в Италии наиболее знаменита из них, что связано, вероятно, с известной картиной Боттичелли, иллюстрирующей одну из новелл Боккаччо, действие которой как раз происходит в этой роще. Семена пиний — самые крупные среди сосен (и вообще сосновых): в 1 кг их 1500. Семена пинии вкуснее, чем «кедровые орешки», и широко используются в кондитерском производстве.
« Последнее редактирование: Октября 09, 2013, 17:47:27 от Levoruchko »

Оффлайн Dokadoka

  • Эксперт
  • *****
  • Сообщений: 1531
  • GuitarPlayer.Ru fan!
Re: Вопросы по установке анкеров
« Ответ #109 : Октября 09, 2013, 17:50:19 »
При таком способе это будет не радиус. Скорее кривая будет параболической. Если сомневаетесь, проверьте на простом макете. Согните при помощи подобного метода полоску фанеры шириной миллиметров 20 и длиной 80-100. Результат проверьте внимательно.

Оффлайн Jhav

  • Ветеран форума
  • ******
  • Сообщений: 3517
  • I'm not Able, I'm just Cain
Re: Вопросы по установке анкеров
« Ответ #110 : Октября 09, 2013, 20:27:15 »
Парабола, да. Все верно. А велико ли будет отклонение от окружности при этих исходных данных?

Оффлайн Aviator

  • Опытный
  • ****
  • Сообщений: 974
Re: Вопросы по установке анкеров
« Ответ #111 : Октября 09, 2013, 23:08:08 »
парабола конечно, отклонение невелико, но критично, подтверждаю из опыта.
написал "треугольник", т.к. думаю более понятно чем "парабола",.. вот такая гипербола (преувеличение):)
экспериментировал с разными материалами, со всякими оргалитами и картонами - "крыша дома" получается однозначно ;D

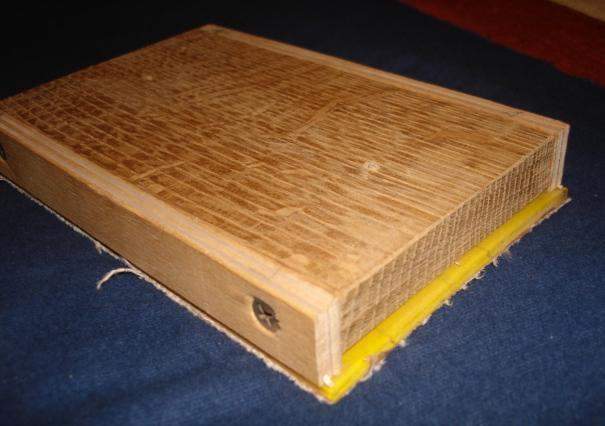

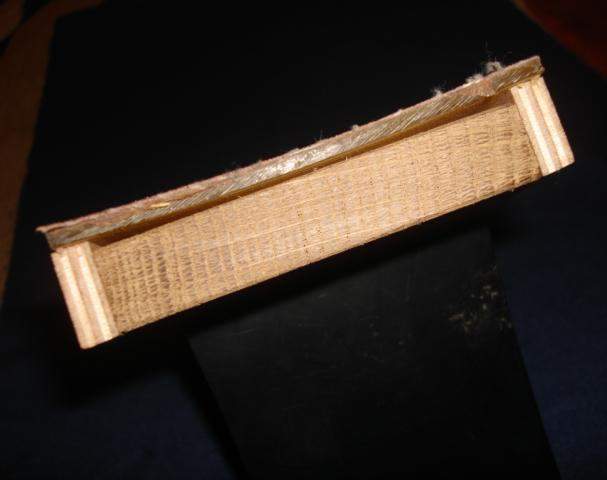

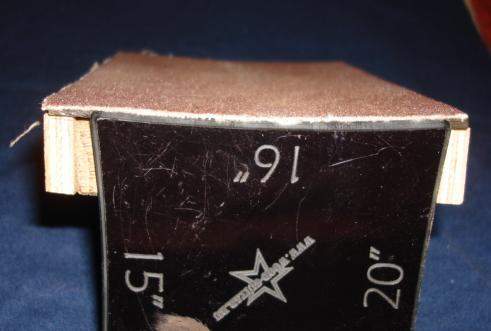

адекватные резултаты были достигнуты с оргстеклом (желтое на фото), а не с фанерой, да и то на больших радиусах.
наждачка наклеена на двухсторонний скотч.

Оффлайн Jhav

  • Ветеран форума
  • ******
  • Сообщений: 3517
  • I'm not Able, I'm just Cain
Re: Вопросы по установке анкеров
« Ответ #112 : Октября 10, 2013, 09:06:43 »
Понятно)

Оффлайн Dokadoka

  • Эксперт
  • *****
  • Сообщений: 1531
  • GuitarPlayer.Ru fan!
Re: Вопросы по установке анкеров
« Ответ #113 : Октября 10, 2013, 11:12:57 »
Ну вот и разобрались с геометрией!

Оффлайн kruglovnikita

  • Опытный
  • ****
  • Сообщений: 607
Re: Вопросы по установке анкеров
« Ответ #114 : Октября 11, 2013, 14:20:41 »
А вот у меня вопрос, дабы тема схожа, задам его тут:

Я делаю анкер двусторонинй анкер наподобие стюмаковского hot rod http://www.stewmac.com/shop/Truss_rods/Adjustable_truss_rods/4mm_Allen_Nut_Hot_Rod_Truss_Rod.html

Прутки планирую брать диаметром 4 мм, потому что при использовании 5 мм высота всего изделия будет не менее 13 мм, что многовато - уж очень глубокий канал нужно будет делать. ну и вопрос - 4 мм  пруьки - достаточны для анкера? не получится он слишком "слабым"?

Оффлайн Levoruchko Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 5043
  • Царь-Плотник с острова Св. Елены
Re: Вопросы по установке анкеров
« Ответ #115 : Октября 11, 2013, 14:35:26 »
А вот у меня вопрос, дабы тема схожа, задам его тут:

Я делаю анкер двусторонинй анкер наподобие стюмаковского hot rod http://www.stewmac.com/shop/Truss_rods/Adjustable_truss_rods/4mm_Allen_Nut_Hot_Rod_Truss_Rod.html

Прутки планирую брать диаметром 4 мм, потому что при использовании 5 мм высота всего изделия будет не менее 13 мм, что многовато - уж очень глубокий канал нужно будет делать. ну и вопрос - 4 мм  пруьки - достаточны для анкера? не получится он слишком "слабым"?
Все зависит от типа металла этих прутков!

Оффлайн Zhuk S

  • Завсегдатай
  • ***
  • Сообщений: 352
Re: Вопросы по установке анкеров
« Ответ #116 : Октября 11, 2013, 15:07:35 »
На 4-ке слишком мелкая резьба будет и со временем она сорвется.Диаметр 5мм для анкеров выбран не от балды, и не стоит изобретать велосипед.Об это уже столько писано и жевано.

Оффлайн kruglovnikita

  • Опытный
  • ****
  • Сообщений: 607
Re: Вопросы по установке анкеров
« Ответ #117 : Октября 11, 2013, 15:35:58 »
Все зависит от типа металла этих прутков!
Сталь Ст20
На 4-ке слишком мелкая резьба будет и со временем она сорвется.Диаметр 5мм для анкеров выбран не от балды, и не стоит изобретать велосипед.Об это уже столько писано и жевано.
если 5 мм - это эталон для анкеров, то стюмаковские анкера вообще не годятся что ли?

Оффлайн Vilmour

  • Эксперт
  • *****
  • Сообщений: 1962
Re: Вопросы по установке анкеров
« Ответ #118 : Октября 11, 2013, 16:33:40 »
Радиусные бруски или радиусные площадки делаются за вечер. Фрезер можно взять у друга, дальше дело техники.
Если кому лень этим заниматься - могу изготовить на заказ.
Да, все варианты с изгибанием фанеры или еще чего-то.. Не серьезно.

... и добавил:

Прутки 4 мм диаметром использовать можно, если они из подходящей стали. Еще придется изготовить гайку самостоятельно с резьбой м4 внутри.

... и добавил:

Прутки 4 мм диаметром использовать можно, если они из подходящей стали. Еще придется изготовить гайку самостоятельно с резьбой м4 внутри.
« Последнее редактирование: Октября 11, 2013, 16:37:11 от Vilmour »

Оффлайн ludvigtrasher

  • Эксперт
  • *****
  • Сообщений: 1601
Re: Вопросы по установке анкеров
« Ответ #119 : Октября 11, 2013, 16:43:06 »
Папа Карло то побыстрей управился  ???
он правой рукой работал.
