может кому пригодится, чертил давно, размеры лучше перепроверить (особенно ширину грифа)
а-ля Blackmachine, 7 струн мензура 25.5, контур деки вроде схож с оригинальной, за попадание точь в точь в размер не ручаюсь. Бридж по чертежам хипшот, но тоже с небольшими неточностями
Внутри архива чертеж в 11м Компасе и картинка с разметкой на 100 мм, если кто захочет в фотошопе/ его аналогах подогнать на печать, либо обвести

 BM 7струн 25.5.rar (65.84 КБ - загружено 212 раз.)

Народ! Понимаю, что возможно не первый... Есть чертежи ESP M - II и Ibanez Isemaster ? Было бы прекрасно, если 1:1  Благодарю!

Всем привет! Нет ли у кого чертежей в кривых, шаблонов радиусов грифа и фендоровского профиля грифа модерн С? Может ссыль на картинки качественные есть?

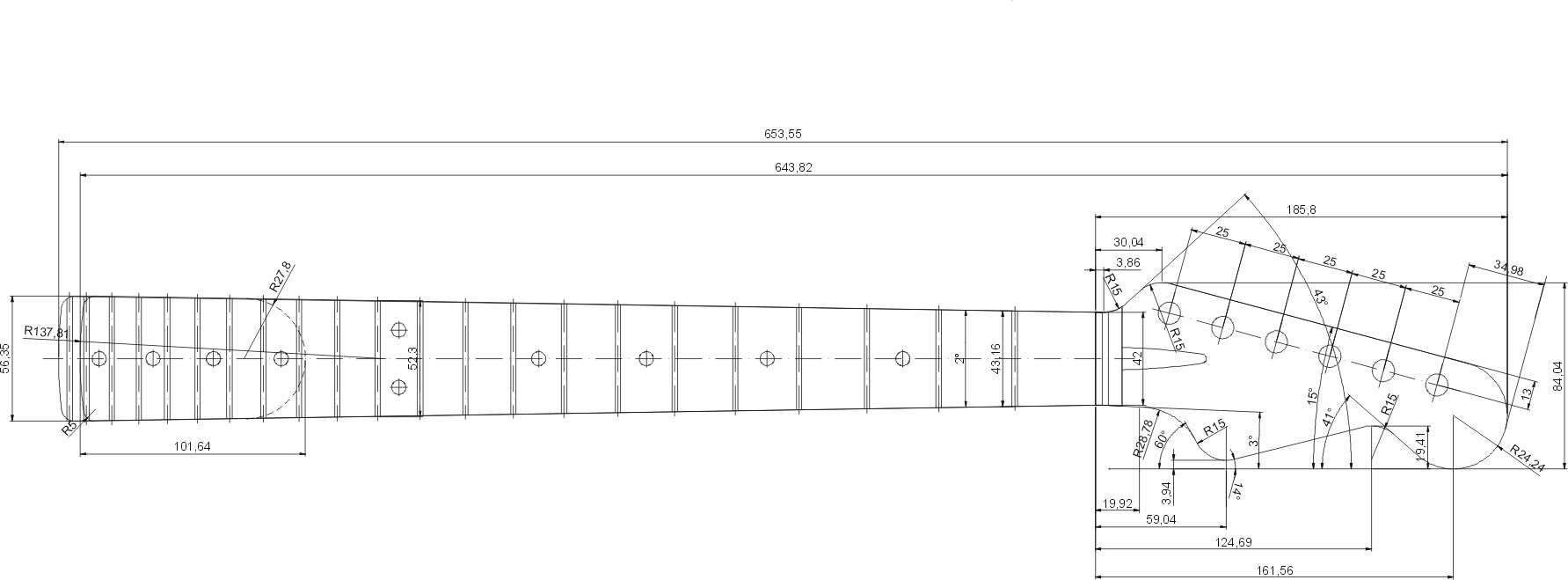

Вот такие пойдут?

Спасибо, это уже что-то!

... и добавил:

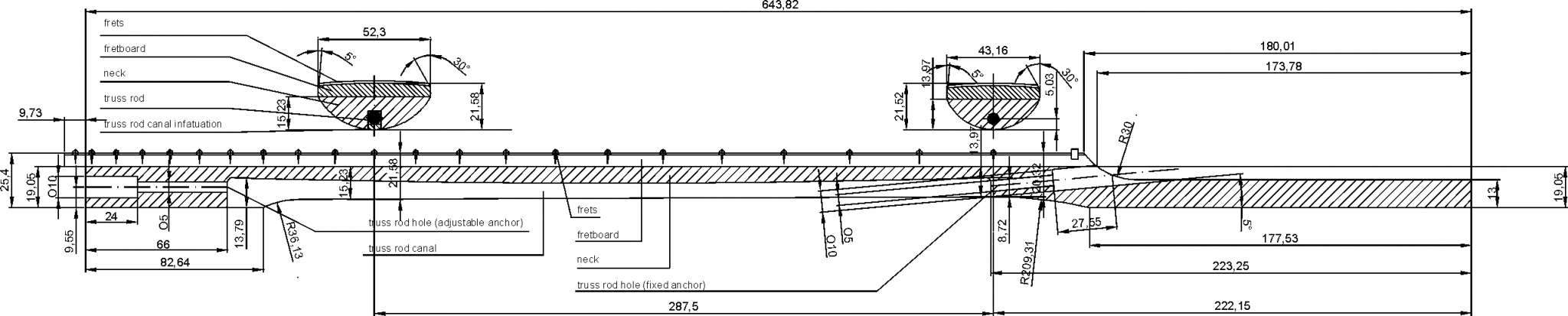

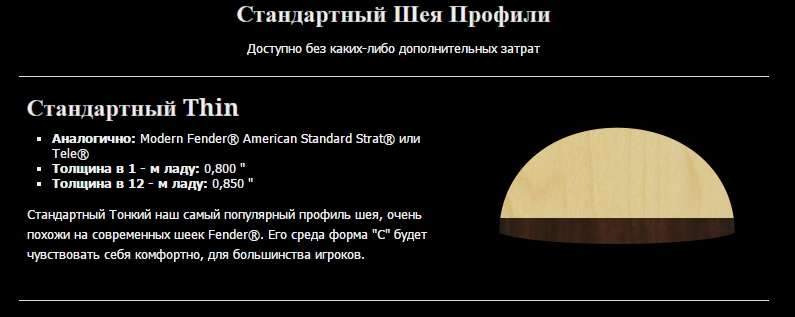

Вот еще нашел на Вармоте, тут указаны радиусы на 1 и 12 ладах. Думаю эт этого можно оттолкнуться и сделать чертеж. Еще бы профили грифа найти на рисунках, да макет сделать.  Вопрос, сколько должно быть от начала профиля до начала накладки?

в ручную технологически сложно обеспечить эти размеры. поэтому выводи радиус накладки, затем делай профиль с обеспечением требуемой толщины грифа

А какая стандартная толщина грифа на 1 и 12 ладах?

в зависимости от модели. Вот на твоей же картинке указано на 1м ладу - 20, на 12м - 21.5

Понятно, я сразу решил, что это радиус... спасибо. Уже проясняется ситуация.

Вот нашел шаблоны мерников радиусов накладки в пдф и переделал в кривые, качайте. Еще бы в векторе найти гриф в разрезе.
