1. Профиль грифа надобно было сделать. Перо с наклоном или фендеро-подобного типа?
2. Бридж судя по всему взят с потолка
3. обычный 2д чертеж был бы гораздо больше в кассу для проверки. Солид есть далеко не у всех
Желательно совместимым с Компасом 3д, либо в виде картинки, но с проставленными основными размерами: длина мензуры, расстояния от 0го лада до 1, 2, 3... 24 и т.п., ширина накладки у порожка и по последнему ладу, размеры бриджа и межструнное расстояние на нём и на верхнем порожке. Габариты колков и т.д.

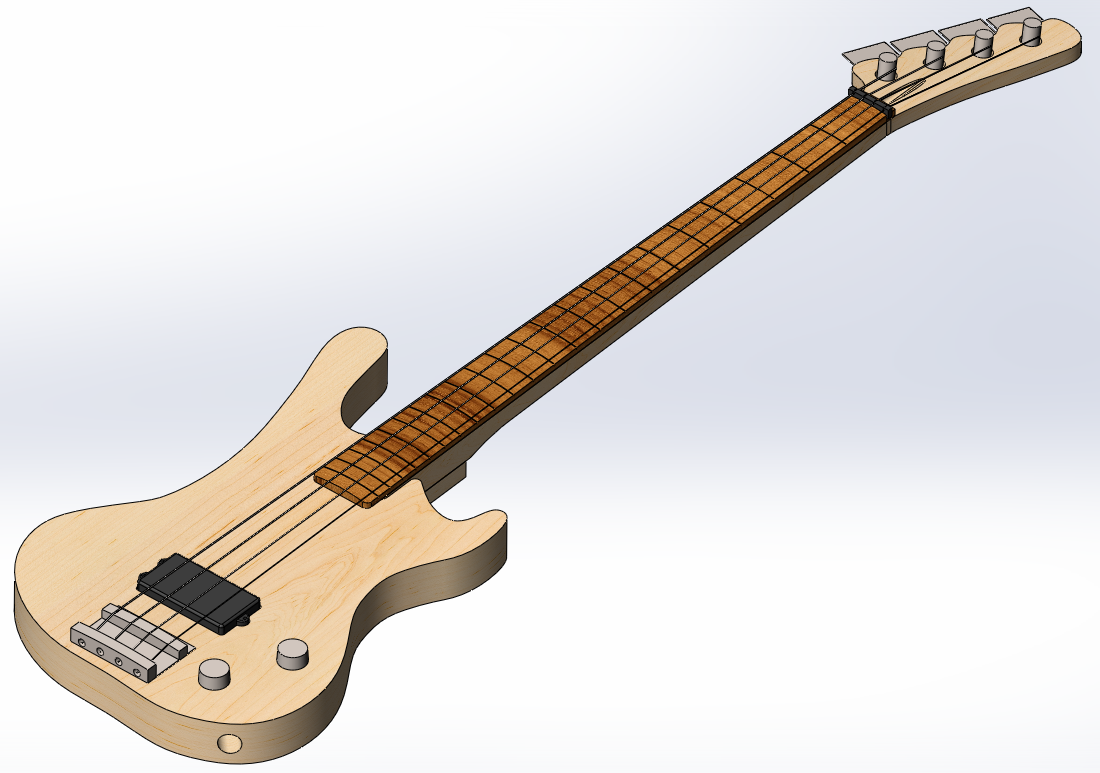

1. Мне по неопытности показалось, что профиль грифа можно сделать на более поздних этапах... Перо с наклоном 8°. Такой угол выбрал только чтобы голова грифа влезла в размер заготовки.
2. Бридж Schaller 3D (условно). С их сайта брал габаритные размеры и положение седел. Бридж ведь можно "переиграть" пока под него и звукосниматель нет фрезеровки?
3. Понимаю, но пока вот так, к сожалению... И в ближайшее время не будет доступа ни к каким САПРам.
мензура - 34", 22 лада. по калькулятору на StewMac посчитал расстояния.
ширина у порожка - 38 мм. (
сам порожек 41мм, но это же можно сточить?)
межструнное на бридже - 19.
Сам бриджколки (тоже условно) -
Schaller Bass BMЗвукосниматель -
Tesla CORONA-B3 (фирма/модель возможно поменяется, но будет 1 и скорее всего хамбакер).
