Автор Тема: Выкладываем Чертежи Гитар.  (Прочитано 490201 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Фокин Илья

  • Ветеран форума
  • ******
  • Сообщений: 3352
  • Репутация: +1503/-16
  • Fokin Pickups
    • Звукосниматели Fokin pickups
Re: Выкладываем Чертежи Гитар.
« Ответ #15 : Декабря 02, 2007, 19:36:14 »
возьми лучше с сайта фендера чертеж, там масштабируешь как тебе надо, хоть на ватман можно распечатать. Это нисколько не в укор тому, кто выложил чертеж страта, что он плохой, но он по-моему не совсем точный.
« Последнее редактирование: Декабря 02, 2007, 19:38:27 от Electronic »

Оффлайн foxbat

  • Меценат
  • *****
  • Сообщений: 2976
  • Репутация: +258/-46
  • Люблю запах прогретой лампы! И горелого керосина!
Re: Выкладываем Чертежи Гитар.
« Ответ #16 : Декабря 02, 2007, 20:10:25 »
Я в компасе всё делаю... Он и размеры и углы показывает, и распечатывать удобно...

Оффлайн serentype

  • Частый посетитель
  • **
  • Сообщений: 133
  • Репутация: +21/-26
Re: Выкладываем Чертежи Гитар.
« Ответ #17 : Декабря 02, 2007, 23:57:28 »

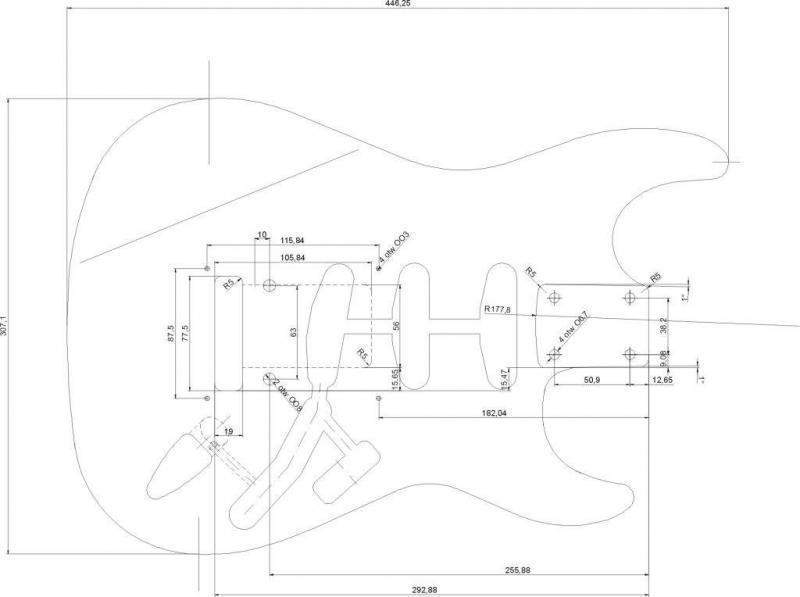

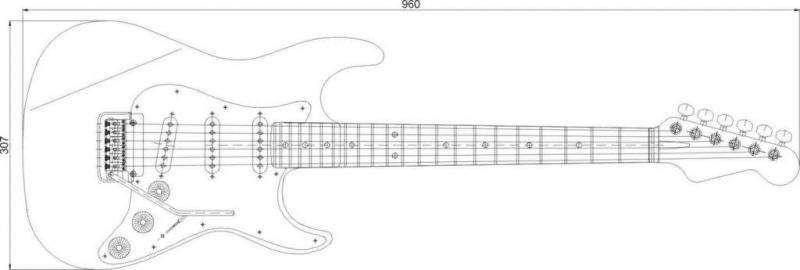

вот страт в более лучшем качестве

Оффлайн Фокин Илья

  • Ветеран форума
  • ******
  • Сообщений: 3352
  • Репутация: +1503/-16
  • Fokin Pickups
    • Звукосниматели Fokin pickups
Re: Выкладываем Чертежи Гитар.
« Ответ #18 : Декабря 03, 2007, 10:59:31 »

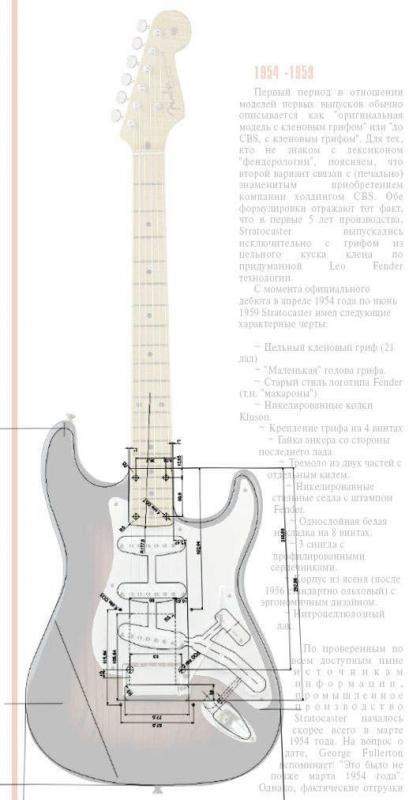

На чертеже более "острые" рога и они немного короче, чем на страте, а также местами немного не соответствует профилю корпуса в нижней части и вырезы "под руку", гнездо джека немного не там, где должно быть,но это в принципе не так критично, кому как удобно, скос под руку тоже другой, на чертеже он меньше более "крутой" в плане угла . Но то, что контур уже не совсем тот, что у оригинала и так видно.. Поправку на перспективу в фотке делал, чтобы потом не придирались за необьективность.
« Последнее редактирование: Декабря 03, 2007, 11:03:36 от Electronic »

Оффлайн MaXXX27

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +2/-0
Re: Выкладываем Чертежи Гитар.
« Ответ #19 : Декабря 14, 2007, 02:27:54 »
Мужики!Помогите кто может!Не могу найти чертежи с размерами на  BC Rich Warlock и Jackson RR. :'(Если у кого есть,то не могли бы скинуть мне на ящик MaXXX27@yandex.ru .Заранее благодарен

Оффлайн foxbat

  • Меценат
  • *****
  • Сообщений: 2976
  • Репутация: +258/-46
  • Люблю запах прогретой лампы! И горелого керосина!
Re: Выкладываем Чертежи Гитар.
« Ответ #20 : Декабря 14, 2007, 11:29:43 »

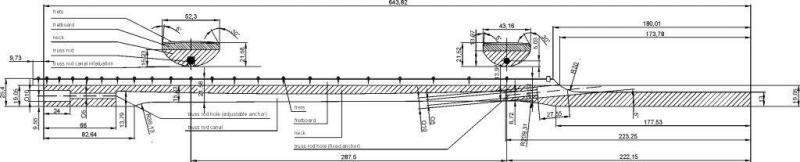

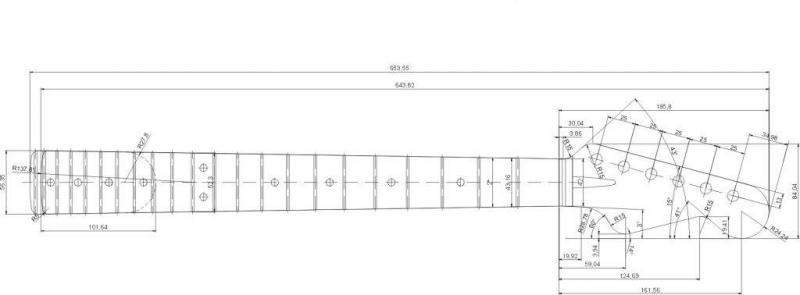

Вот RR

Оффлайн MaXXX27

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +2/-0
Re: Выкладываем Чертежи Гитар.
« Ответ #21 : Декабря 14, 2007, 20:43:43 »
Очень благодарен

Оффлайн MaXXX27

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +2/-0
Re: Выкладываем Чертежи Гитар.
« Ответ #22 : Декабря 14, 2007, 20:48:50 »
А через какую прогу его открывать?

Оффлайн foxbat

  • Меценат
  • *****
  • Сообщений: 2976
  • Репутация: +258/-46
  • Люблю запах прогретой лампы! И горелого керосина!
Re: Выкладываем Чертежи Гитар.
« Ответ #23 : Декабря 15, 2007, 10:21:49 »
Я Компасом открываю... Ещё есть кады какие-то...

Оффлайн MaXXX27

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +2/-0
Re: Выкладываем Чертежи Гитар.
« Ответ #24 : Декабря 16, 2007, 00:25:15 »
Блин.Мне ак,если честно,эти названия ни о чем не говорят.:( Может проще сфоткать чертежи и выложить чисто фотки?Попробуешь?

Оффлайн foxbat

  • Меценат
  • *****
  • Сообщений: 2976
  • Репутация: +258/-46
  • Люблю запах прогретой лампы! И горелого керосина!
Re: Выкладываем Чертежи Гитар.
« Ответ #25 : Декабря 16, 2007, 17:40:44 »
На...

Оффлайн foxbat

  • Меценат
  • *****
  • Сообщений: 2976
  • Репутация: +258/-46
  • Люблю запах прогретой лампы! И горелого керосина!
Re: Выкладываем Чертежи Гитар.
« Ответ #26 : Декабря 16, 2007, 17:41:07 »
 :)

Оффлайн MaXXX27

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +2/-0
Re: Выкладываем Чертежи Гитар.
« Ответ #27 : Декабря 16, 2007, 18:58:13 »
Благодарствую :)

Оффлайн Fret Noise

  • Завсегдатай
  • ***
  • Сообщений: 467
  • Репутация: +16/-1
  • You'll come a-Waltzing Matilda, with me
Re: Выкладываем Чертежи Гитар.
« Ответ #28 : Января 17, 2008, 20:00:06 »
вот страт в более лучшем качестве
Спасибо, конечно, но будь другом, выложи эти и предыдущие картинки с более высоким разрешением  :)

Оффлайн serentype

  • Частый посетитель
  • **
  • Сообщений: 133
  • Репутация: +21/-26
Re: Выкладываем Чертежи Гитар.
« Ответ #29 : Января 18, 2008, 13:16:17 »
Fret Noise:    Интересно , а что такое лучшее разрешение??? О_о     Ты не можешь в любом редакторе масштаб увеличить ? или резкость?
