Оффлайн Dima Perlin

  • Новичок
  • *
  • Сообщений: 3
  • GuitarPlayer.Ru fan!
Re: Выкладываем Чертежи Гитар.
« Ответ #1650 : Декабря 26, 2023, 19:00:37 »
Цитата: Snazamanaz от Декабря 26, 2023, 01:50:12
Ты думаешь, что по какой то формуле рассчитывают местоположение отверстий?  :) Скорее всего дизайнерские изюминки. Бывают отверстия на одной прямой с каким то углом наклона к продольной оси грифа, бывают на дуге, и, как ты привел пример с суперстратом - на разном расстоянии от бриджа (где то 6 тире 7 см от нижней кромки рамки бриджевого хамбакера). Так что не загоняйся.
Ок. Спасибо!

Оффлайн MuLLlka

  • Опытный
  • ****
  • Сообщений: 819
Re: Выкладываем Чертежи Гитар.
« Ответ #1651 : Июня 22, 2025, 01:16:33 »
какой радиус на кромках лес пола сзади деки?
напечатал несколько шаблонов с разными радиусами, поприкладывал - всё не то  :pozor:
памагииитиии  :7:

Оффлайн Chelentino

  • Завсегдатай
  • ***
  • Сообщений: 459
Re: Выкладываем Чертежи Гитар.
« Ответ #1652 : Июня 22, 2025, 10:37:50 »
привет, из традиционного - купить шаблон  ;)

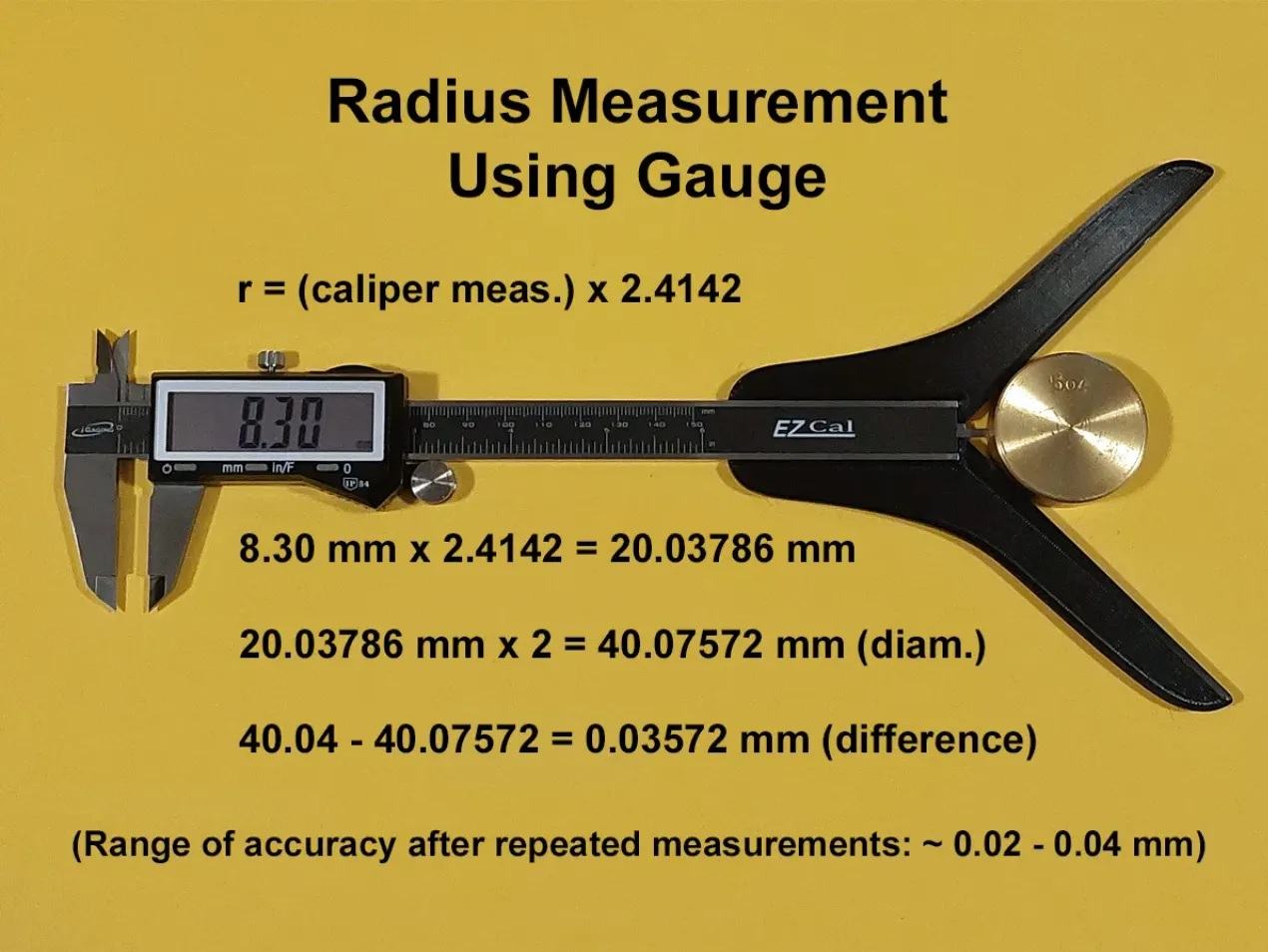

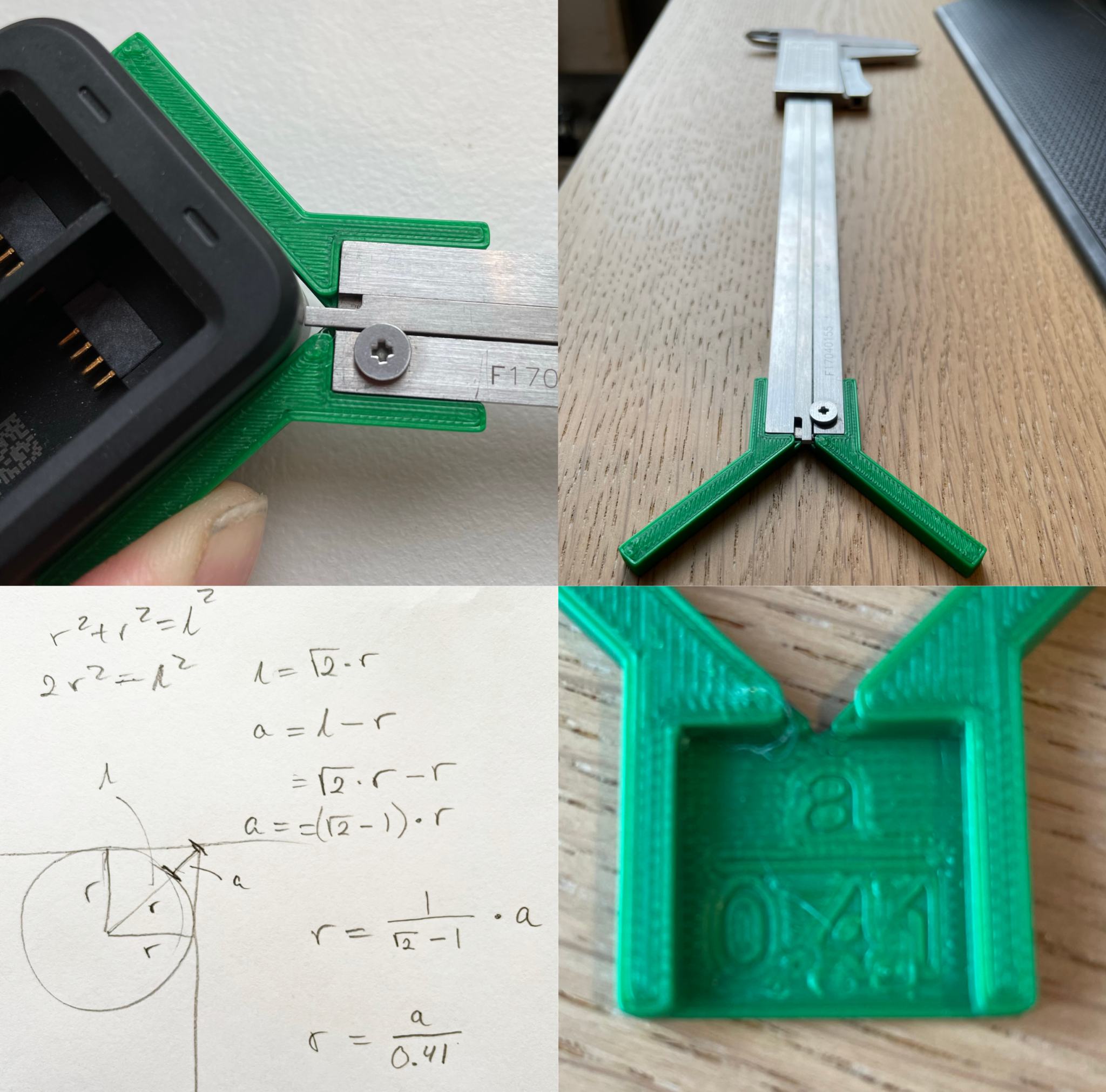

а из инновационного распечатать на 3д принтере приблуду для штангеля и мерять

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95342
  • Санкт-Петербург
    • AZG CUSTOM
Re: Выкладываем Чертежи Гитар.
« Ответ #1653 : Июня 22, 2025, 13:41:52 »
MuLLlka, Слой лака дает толщину дополнительную. Надо измерять по голому корпусу. Ну и стоит понимать, что у Гибсона все в дюймах. Тут что-то стандартное от долей дюйма. Типа 1/8" и т.п. Отталкиваемся от ближайшего метрического радиуса и пересчитываем на дюймы.

Оффлайн MuLLlka

  • Опытный
  • ****
  • Сообщений: 819
Re: Выкладываем Чертежи Гитар.
« Ответ #1654 : Июня 22, 2025, 16:00:26 »
Цитата: Chelentino от Июня 22, 2025, 10:37:50
привет, из традиционного - купить шаблон  ;)
а из инновационного распечатать на 3д принтере приблуду для штангеля и мерять
Шаблонами пробовал, слишком узкие для качественного замера. Приблуда для измерения окружности по трём точкам очень даже интересная, спасибо за наводку!

Цитата: AZG от Июня 22, 2025, 13:41:52
MuLLlka, Слой лака дает толщину дополнительную. Надо измерять по голому корпусу. Ну и стоит понимать, что у Гибсона все в дюймах. Тут что-то стандартное от долей дюйма. Типа 1/8" и т.п. Отталкиваемся от ближайшего метрического радиуса и пересчитываем на дюймы.
Мне как раз по лаку и надо) восстанавливаю ребра сбитые в мясо

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95342
  • Санкт-Петербург
    • AZG CUSTOM
Re: Выкладываем Чертежи Гитар.
« Ответ #1655 : Июня 23, 2025, 00:25:16 »
MuLLlka,  ??? Сначала надо по дереву родной и уже потом по лаку уже руками без проблем приблизить. Если просто поверх сколов лак - то тут я не помощник.

Оффлайн EVP

  • Частый посетитель
  • **
  • Сообщений: 132
  • Вы все правы, а я - Лев!
Re: Выкладываем Чертежи Гитар.
« Ответ #1656 : Июня 23, 2025, 07:41:50 »
Цитата: MuLLlka от Июня 22, 2025, 16:00:26
Мне как раз по лаку и надо) восстанавливаю ребра сбитые в мясо
А каким образом такое можно восстанавить, да ещё с сохранением радиуса?
Там же, где лак сбит, скорее всего и поры в дереве грязью забиты.

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7987
    • Bandcamp
Re: Выкладываем Чертежи Гитар.
« Ответ #1657 : Июня 23, 2025, 20:12:17 »
Цитата: MuLLlka от Июня 22, 2025, 16:00:26
Мне как раз по лаку и надо) восстанавливаю ребра сбитые в мясо

Они настолько сбиты, что живого места с радиусом не осталось?

Оффлайн MuLLlka

  • Опытный
  • ****
  • Сообщений: 819
Re: Выкладываем Чертежи Гитар.
« Ответ #1658 : Июня 24, 2025, 17:10:21 »
Цитата: EVP от Июня 23, 2025, 07:41:50
А каким образом такое можно восстанавить, да ещё с сохранением радиуса?
Там же, где лак сбит, скорее всего и поры в дереве грязью забиты.
Смолой. Для того шаблон и нужен чтоб все это безобразие после заливки и отврждения выровнять одинаково, как и на остальном радиусе

Цитата: DmitryM от Июня 23, 2025, 20:12:17
Они настолько сбиты, что живого места с радиусом не осталось?
Живое ребро конечно есть, по нему на выходных и определю с помощью приспособы указанной выше

Оффлайн EVP

  • Частый посетитель
  • **
  • Сообщений: 132
  • Вы все правы, а я - Лев!
Re: Выкладываем Чертежи Гитар.
« Ответ #1659 : Июня 24, 2025, 18:24:25 »
Цитата: MuLLlka от Июня 24, 2025, 17:10:21
Смолой. Для того шаблон и нужен чтоб все это безобразие после заливки и отврждения выровнять одинаково, как и на остальном радиусе
Очень интересно посмотреть, что получится.

Оффлайн Deathdefier

  • Завсегдатай
  • ***
  • Сообщений: 493
Re: Выкладываем Чертежи Гитар.
« Ответ #1660 : Июня 25, 2025, 07:20:13 »
3.81 мм
« Последнее редактирование: Июня 25, 2025, 07:52:36 от Deathdefier »

Оффлайн MuLLlka

  • Опытный
  • ****
  • Сообщений: 819
Re: Выкладываем Чертежи Гитар.
« Ответ #1661 : Июня 25, 2025, 21:24:50 »
Цитата: EVP от Июня 24, 2025, 18:24:25
Очень интересно посмотреть, что получится.
ну в целом уже проверено. надеюсь в отпуске чз пару недель доберусь до неё.
Цитата: Deathdefier от Июня 25, 2025, 07:20:13
3.81 мм
Спасибо! попробую...

Оффлайн Stone_Cold

  • Новичок
  • *
  • Сообщений: 26
  • GuitarPlayer.Ru fan!
Re: Выкладываем Чертежи Гитар.
« Ответ #1662 : Августа 06, 2025, 21:46:28 »
Есть ли у кого-нибудь чертеж BC Rich Stealth? Нужен в виде pdf  или в векторном формате eps, dxf  и т. п

Оффлайн Red Wave Custom

  • Новичок
  • *
  • Сообщений: 7
  • Red Wave Custom
    • Red Wave Custom
Re: Выкладываем Чертежи Гитар.
« Ответ #1663 : Ноября 28, 2025, 01:19:06 »
На stewmac продают фреза для фасок, с указанием их радиусов:)

Оффлайн MuLLlka

  • Опытный
  • ****
  • Сообщений: 819
Re: Выкладываем Чертежи Гитар.
« Ответ #1664 : Ноября 28, 2025, 08:19:26 »
Цитата: Red Wave Custom от Ноября 28, 2025, 01:19:06
На stewmac продают фреза для фасок, с указанием их радиусов:)
Да я уже методом перебора определил)
R5.2-5.4 где-то. +плавает немного из-за лкп сверху
