Re: Выкладываем Чертежи Гитар.
« Ответ #480 : Июня 24, 2012, 02:46:55 »
Цитата: OffyGhost от Июня 23, 2012, 06:17:23
Такой есть :) придется самому придумывать, как все кривые объекты рисовать, особенно выпуклость на накладке, под грифом и под головой

Если денег не жаль, на stewmac есть подробнейшие планы ЛП со всеми потребными размерами. Только оно там в дюймах, как водится в пиндостане.

Оффлайн Voffkin

  • Частый посетитель
  • **
  • Сообщений: 148
  • Репутация: +26/-0
Re: Выкладываем Чертежи Гитар.
« Ответ #481 : Июня 24, 2012, 10:25:50 »
« Последнее редактирование: Июня 24, 2012, 10:27:57 от Voffkin »

Оффлайн OffyGhost

  • Частый посетитель
  • **
  • Сообщений: 249
  • Репутация: +6/-0
Re: Выкладываем Чертежи Гитар.
« Ответ #482 : Июня 24, 2012, 14:30:29 »
Цитата: Voffkin от Июня 24, 2012, 10:25:50
OffyGhost, Вот, может поможет ;)
размер 1:1
http://narod.ru/disk/53954439001.85c42188fad963fd6e67f1a7359f9b92/stew.jpg.html размер 1:1

и более подробный топ
http://narod.ru/disk/53954492001.099dabc6d9d8883051f21e25ddf439ee/Les%242520Paul%242520Isolinien.pdf.html

От души спасибо! :)))

Хотя я не изнаю, как нарисовать такую изящную геометрию накладки корпуса (множество сплайновых поверхностей)
« Последнее редактирование: Июня 24, 2012, 14:34:35 от OffyGhost »

Оффлайн INTERG

  • Новичок
  • *
  • Сообщений: 26
  • Репутация: +0/-0
Re: Выкладываем Чертежи Гитар.
« Ответ #483 : Июня 24, 2012, 15:04:38 »
Ты в чём моделировать будешь? В 3D max?

Оффлайн Voffkin

  • Частый посетитель
  • **
  • Сообщений: 148
  • Репутация: +26/-0
Re: Выкладываем Чертежи Гитар.
« Ответ #484 : Июня 24, 2012, 16:30:18 »
OffyGhost, каждая полоса начиная от центра топа -1мм

Оффлайн INTERG

  • Новичок
  • *
  • Сообщений: 26
  • Репутация: +0/-0
Re: Выкладываем Чертежи Гитар.
« Ответ #485 : Июня 24, 2012, 17:27:56 »
На этих двух чертежах все сплайны уже есть, сделай референс и вперёд! Там работы часа на 3-4

... и добавил:

Цитата: OffyGhost от Июня 24, 2012, 14:30:29
От души спасибо! :)))

Хотя я не изнаю, как нарисовать такую изящную геометрию накладки корпуса (множество сплайновых поверхностей)
Да и вообще, по этим вопросам, лучше сходи сюда http://www.render.ru/ там много умных дядек, если хорошо попросишь они тебе непременно помогут. :)
« Последнее редактирование: Июня 24, 2012, 17:37:43 от INTERG »

Оффлайн BURZUM

  • Новичок
  • *
  • Сообщений: 95
  • Репутация: +14/-0
Re: Выкладываем Чертежи Гитар.
« Ответ #486 : Июня 24, 2012, 23:50:04 »
А у кого есть чертежи ESP Viper??? есть желание собрать... и кто мог бы помочь и проконсультировать, так как это будет мой первый сделанный гитар?

Оффлайн foxbat

  • Меценат
  • *****
  • Сообщений: 2976
  • Репутация: +258/-46
  • Люблю запах прогретой лампы! И горелого керосина!
Re: Выкладываем Чертежи Гитар.
« Ответ #487 : Июня 26, 2012, 13:12:44 »

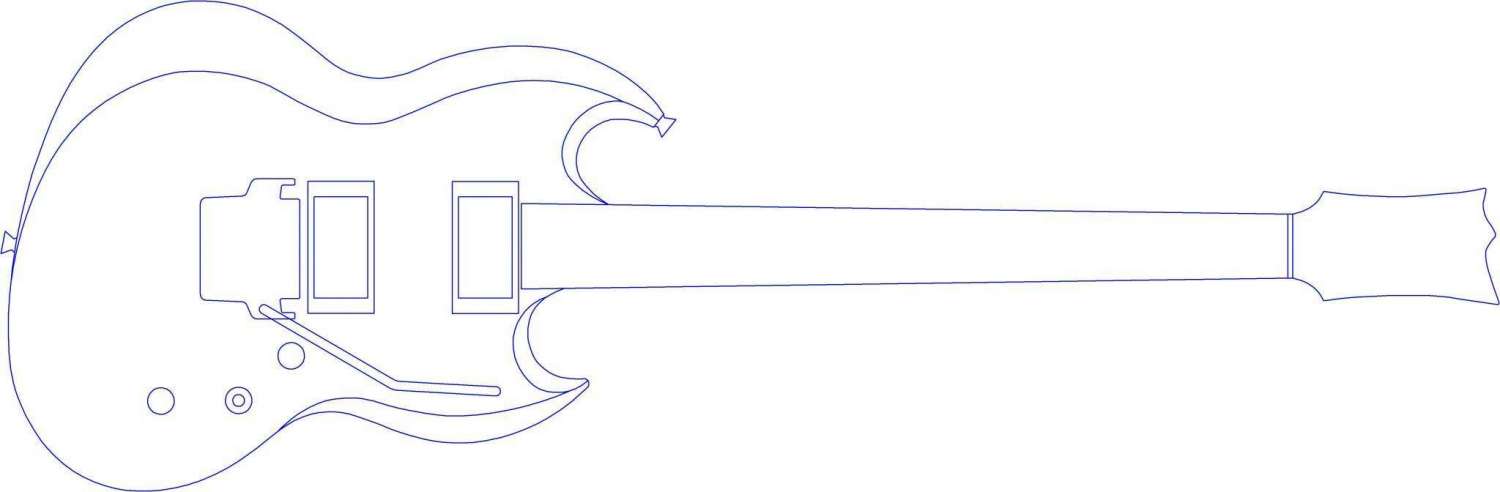

Давно рисовал.
За точность не ручаюсь.
Но при желании можно подправить.

Оффлайн BURZUM

  • Новичок
  • *
  • Сообщений: 95
  • Репутация: +14/-0
Re: Выкладываем Чертежи Гитар.
« Ответ #488 : Июня 26, 2012, 13:20:49 »
Крутяяяк! спасибо большое!

Оффлайн Azatto

  • Завсегдатай
  • ***
  • Сообщений: 475
  • Репутация: +23/-1
Re: Выкладываем Чертежи Гитар.
« Ответ #489 : Июня 28, 2012, 19:17:02 »
Чертежи акустик
* Gibson_L-00_en.pdf (472.84 КБ - загружено 467 раз.)* OM_acoustic_guitar_en.pdf (785 КБ - загружено 270 раз.)* Acoustic-00_A0-en.pdf (492.15 КБ - загружено 244 раз.)

... и добавил:

и Ягуар с Пресижном
« Последнее редактирование: Июня 28, 2012, 19:36:13 от Azatto »

Оффлайн Ligor

  • Опытный
  • ****
  • Сообщений: 682
  • Репутация: +55/-0
Re: Выкладываем Чертежи Гитар.
« Ответ #490 : Июня 29, 2012, 09:13:24 »
Azatto,  :chelobiting:

Оффлайн Azatto

  • Завсегдатай
  • ***
  • Сообщений: 475
  • Репутация: +23/-1
Re: Выкладываем Чертежи Гитар.
« Ответ #491 : Июня 30, 2012, 19:41:53 »
Вот снято (не мной)  якобы с ЛесПола 59 года

... и добавил:

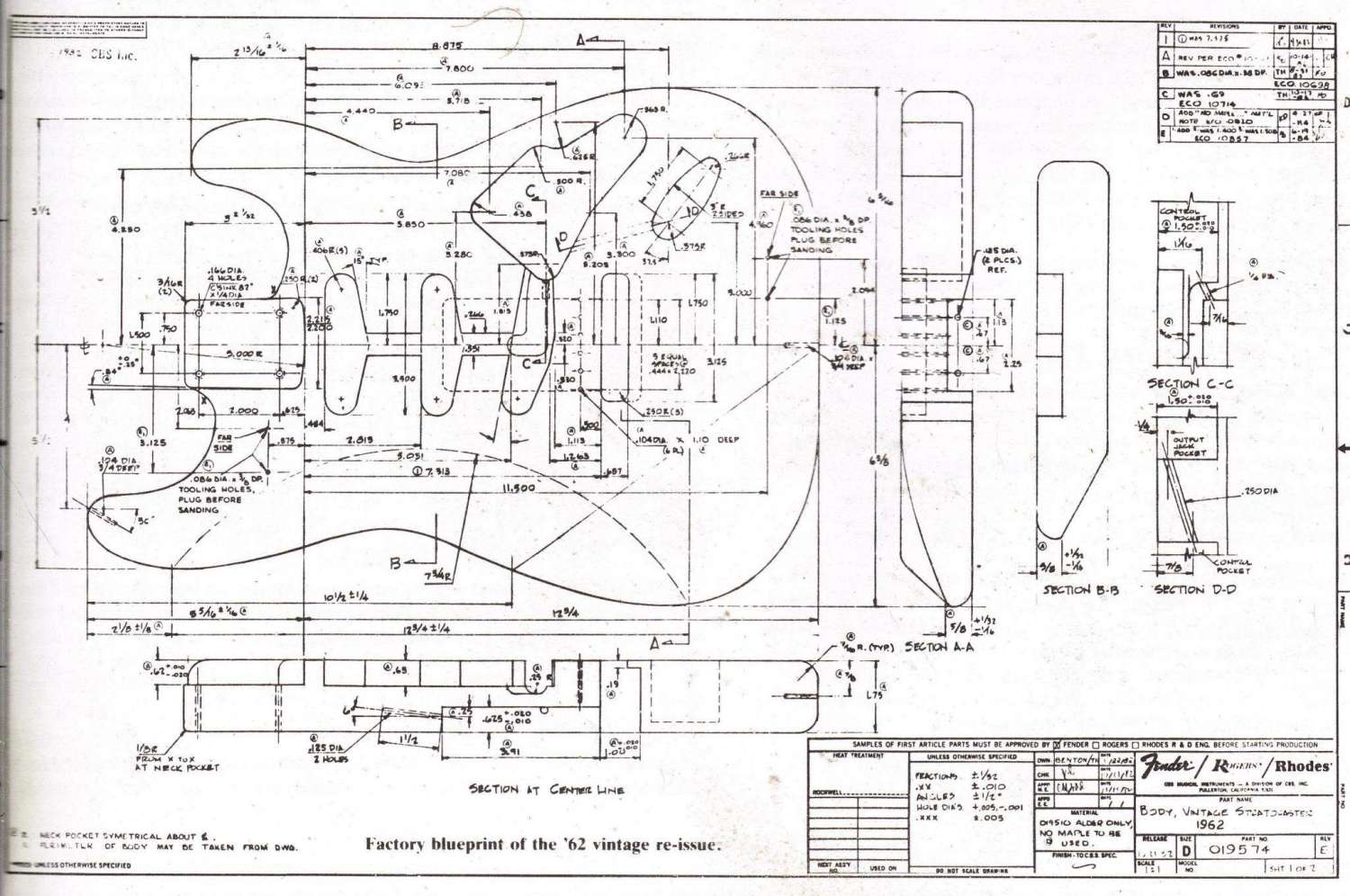

Вот еще стратокастер, типа заводской чертеж.
« Последнее редактирование: Июня 30, 2012, 22:21:38 от Azatto »

Оффлайн Mishgan28

  • Новичок
  • *
  • Сообщений: 8
  • Репутация: +0/-0
Re: Выкладываем Чертежи Гитар.
« Ответ #492 : Июля 04, 2012, 22:05:17 »

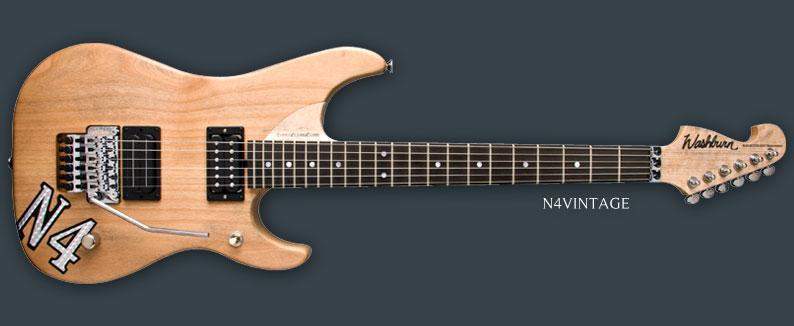

Товарисчи! Помогите! Очень хочу чертёж гитары Washburn N4, интересует конкретно пятка грифа, там крепление хитрое!



« Последнее редактирование: Июля 06, 2012, 17:10:04 от Mishgan28 »

Оффлайн Fuel59

  • Завсегдатай
  • ***
  • Сообщений: 430
  • Репутация: +39/-0
  • Hanlon's Razor
Re: Выкладываем Чертежи Гитар.
« Ответ #493 : Июля 07, 2012, 18:21:15 »

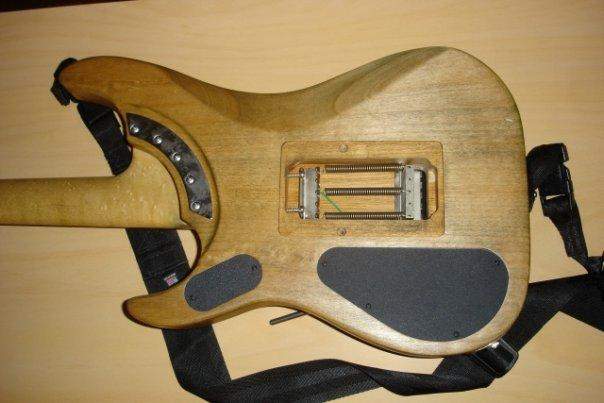

Mishgan28, вот, может еще кому нибудь пригодиться
701584-0
701586-1
701588-2

Оффлайн Mishgan28

  • Новичок
  • *
  • Сообщений: 8
  • Репутация: +0/-0
Re: Выкладываем Чертежи Гитар.
« Ответ #494 : Июля 07, 2012, 18:44:05 »
Fuel59, огромное спасибо! Скоро соберусь с мыслями и  :selfmade: :selfmade2:
