Ловите семиструнный Блэкмашин в ПДФ
http://webfile.ru/file/c5011f36729bb5a997580b8e706cfc2a

ну прости

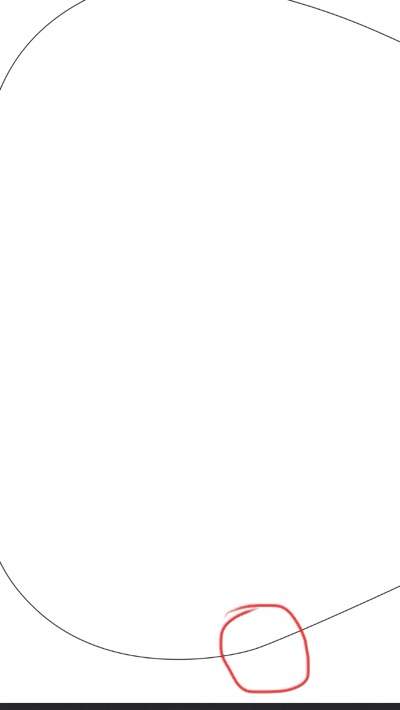

Sega_zu, есть пара "шершавых" мест на корпусе, сплайн "недовылизан", но в целом хорошо)

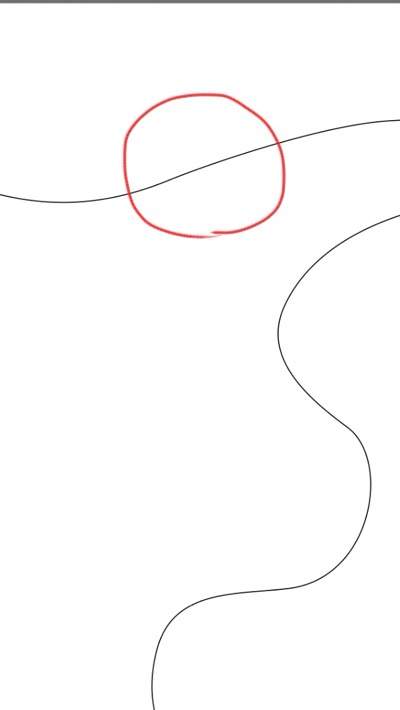

Sega_zu, я имел ввиду горбинки. Они появляются, когда в сплайне слишком много точек. Когда лишних нет, то и в пдф сплайн будет гладким.

apach70, вот с осями. головы на А4, корпус на А2. общий вид - просто референс с примерной мензурой.

... и добавил:

те, кто собирается делать и возьмет за основу мои чертежи, для собственного спокойствия, распечатайте сначала на бумаге и поприкладывайте реальные колки, чтобы им места хватило. я рисовал по даташитам на колки.

apach70, вот с осями. головы на А4, корпус на А2. общий вид - просто референс с примерной мензурой.

... и добавил:

те, кто собирается делать и возьмет за основу мои чертежи, для собственного спокойствия, распечатайте сначала на бумаге и поприкладывайте реальные колки, чтобы им места хватило. я рисовал по даташитам на колки.

Я думаю что подкрепить пдф векторными исходниками было бы практичней для обиталей форума. Вы строили чертеж (в Автокаде?) дайте его родные форматы и указывайте версию софтины. Так будет правильнее всего. (Но я ни в коем случае не в претензию. Каждый бесплатно отдает то что считает нужным и сам определяет свой уровень альтруизма т.д.......).

А еще я предлагал давненько выкладывать сами 3D-модели. Никто не строил ничего??? У миня есть кое что под Компас3D-V14 и под 12-13-14 Солид. Реальные модельки по которым резались реальные деревяхи. Если че пороюсь в архивах.

Если есть 3D то выкладвыйте конечно.

... и добавил:

Думаю, что надо чтобы народ спрашивал конкретную модель. Особенно те, кто не умеет обрисовывать и масштабировать.

... и добавил:

Appobbappokabbok, кому надо - попросят. Тем более те, кому надо это под CAD, довольно специфично, обычно могут срисовать это сами. Кому не надо - обойдутся и пдф.

В 3д легко построить корпус, но вот профиль грифа в компасе я вывести пока не смог

Кто владеет навыками работы в Рино поюзайте эту ветку, там про контуры грифов и арчтопов неплохо расписано

http://www.mylespaul.com/forums/luthiers-corner/77293-quick-3d-modeling-tutorial-rhino.html

Appobbappokabbok, кому надо - попросят. Тем более те, кому надо это под CAD, довольно специфично, обычно могут срисовать это сами. Кому не надо - обойдутся и пдф.

В 3д легко построить корпус, но вот профиль грифа в компасе я вывести пока не смог

Я сам много пое,,/@лся пока переходы грифа в боди и в голову выводиться стали. Но терпение и азы начертательной геометрии из техунивера пригодились. CAD - по мне единственно правильное решение т.к. в итоге тебе необходимо это вырезать на технологическом оборудовании. Технологи и операторы ЧПУ по роду деятельности владеют CAD/CAM системами а не 3dmax maya корел и тому подобной софтиной

Мне под dwg надо бы основные чертежи, для ЧПУ, обещали шаблоны сделать

для уроков труда в школе.
Если шаблоны плоские - то им достаточно и ПДФа. (Принтскрин-вставить-отмасштабировать (я масштабирую по порожку зная его ширину)-наводим поверх линиями сплайнами и т.д. - сохраняем) Если это не плоская детель - то нужно модель строить.

... и добавил:

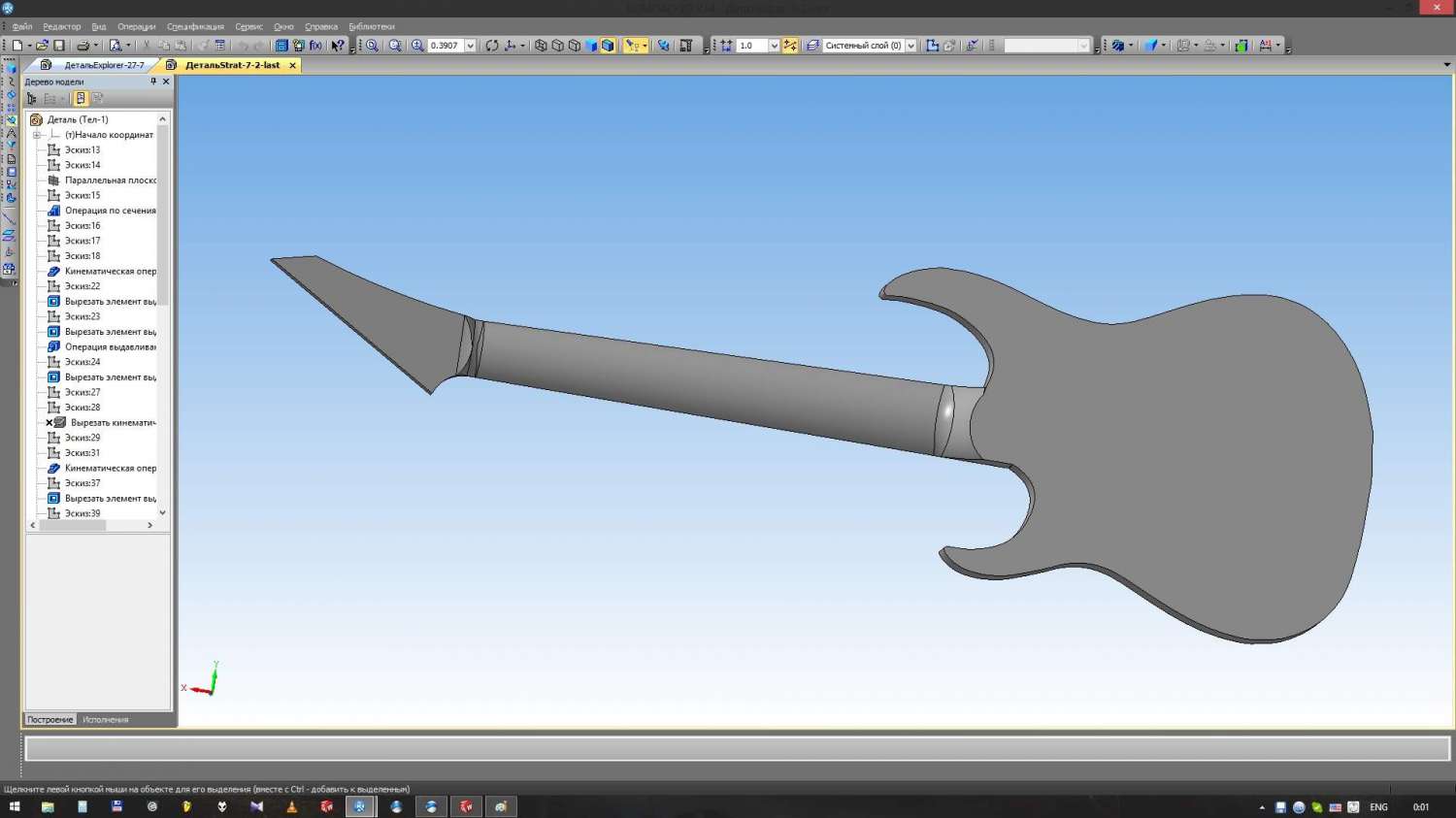

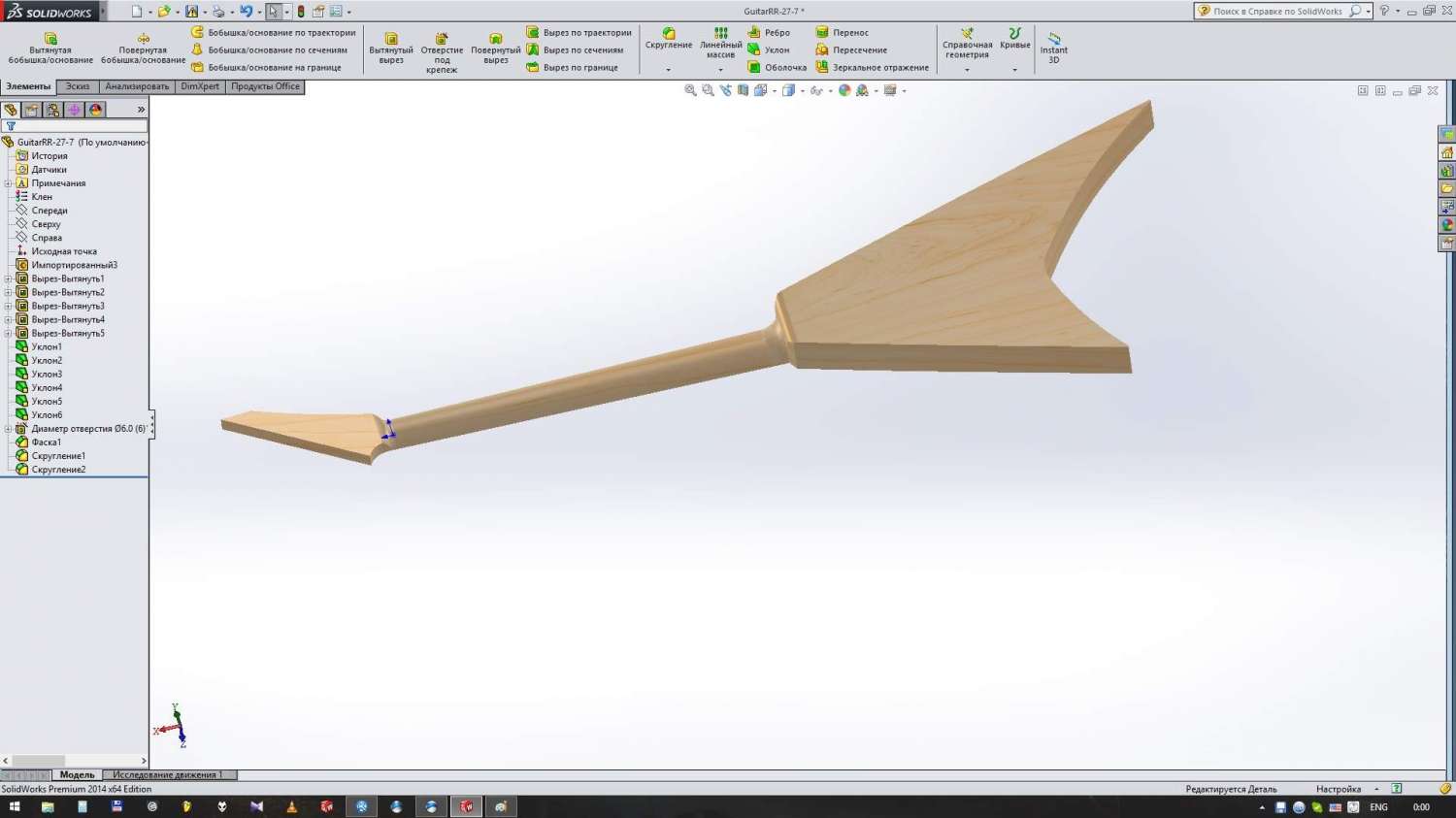

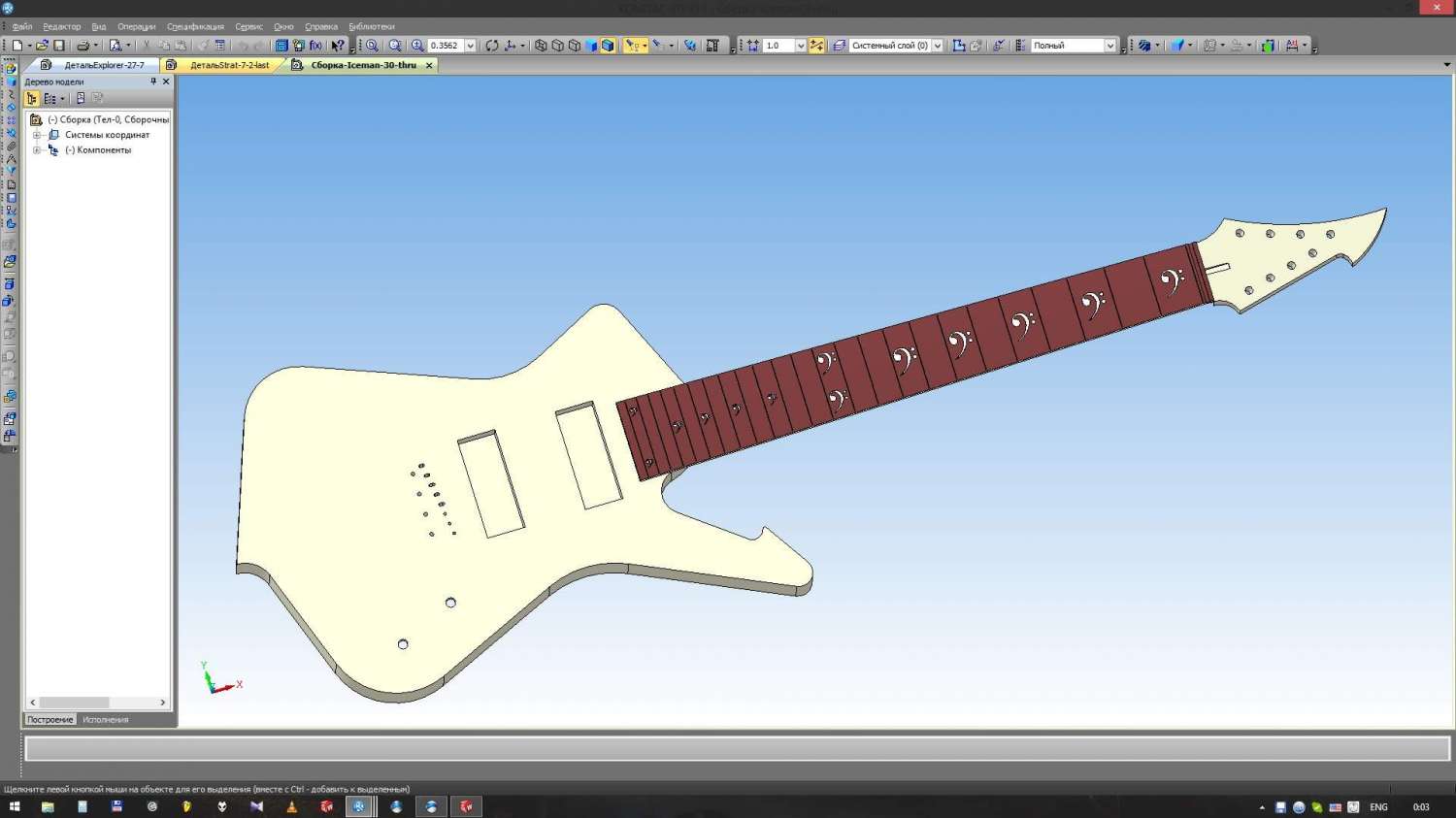

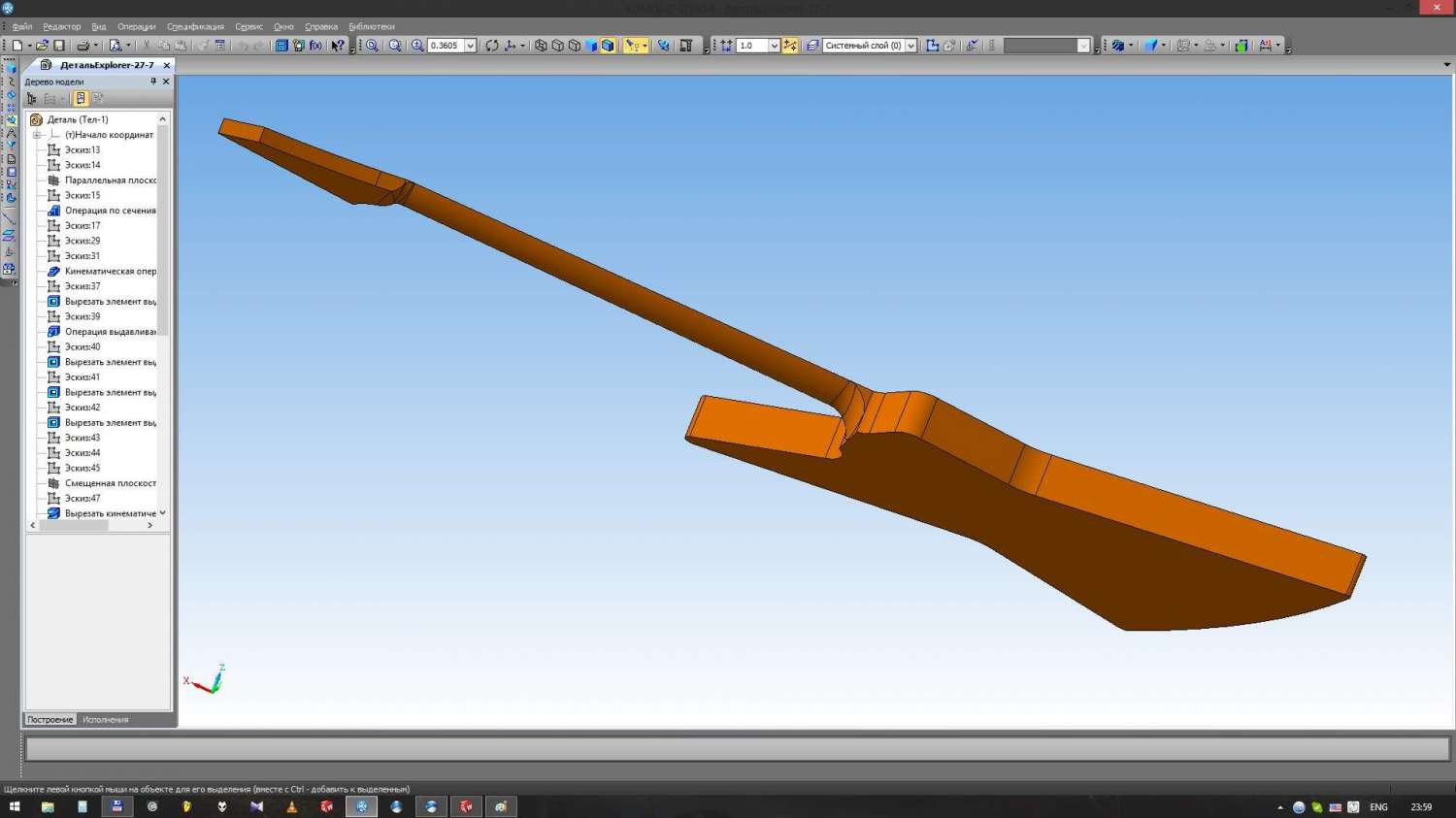

Модели делаю одной деталью (без накладки). Если нужно болченку- то разрезаю на две детали чтоб потом при сборке все садилось как родное. На скринах мои потуги в моделировании. 27-7 это мензура-колво струн. Модели почему то жутко тормозят и не крутятся адекватно в последних версиях софта (делались намного раньше). И где то помню я фаерберд рисовал но не нашел пока. В принципе по мере поступления свободного времени могу помочь страждущим с моделями для CAD/CAM (но только в свободное от свободного времени время).
