Re: Семиструн. Первый опыт. Помогите, плиз, советами.
« Ответ #480 : Апреля 08, 2019, 11:43:25 »
Цитата: ba3a от Апреля 08, 2019, 11:31:33
AntonVIP,  под датчики сначала дрелью выбери, Форстнером, например, почти всё, а потом уже по шаблону катай. Так и легче, и фреза целее будет, и быстрее, и можно сразу гнать фрезой с подшипником по шаблону.

Я так и хотел. Только форстнера нет. Как вариант - попробовать обычным сверлом, а фрезой зачистить потом

Оффлайн ba3a

  • Эксперт
  • *****
  • Сообщений: 1057
  • Репутация: +124/-4
  • for love and rock-n-roll
    • Моя жжшечка
Re: Семиструн. Первый опыт. Помогите, плиз, советами.
« Ответ #481 : Апреля 08, 2019, 12:37:19 »
AntonVIP, пером можно, но тогда хорошо бы ему носик отпилить. А так Форстнер недорог, дешевле фрез. А уж сколько времени наэкономишь!

Оффлайн AntonVIP Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Семиструн. Первый опыт. Помогите, плиз, советами.
« Ответ #482 : Апреля 08, 2019, 13:44:43 »
Цитата: ba3a от Апреля 08, 2019, 12:37:19
AntonVIP, пером можно, но тогда хорошо бы ему носик отпилить. А так Форстнер недорог, дешевле фрез. А уж сколько времени наэкономишь!

Уговорил! Щас заеду посмотрю, если что куплю  ;)

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Семиструн. Первый опыт. Помогите, плиз, советами.
« Ответ #483 : Апреля 08, 2019, 14:26:51 »
Цитата: AntonVIP от Апреля 08, 2019, 13:44:43
Уговорил! Щас заеду посмотрю, если что куплю  ;)
возьми себе на 35мм, потом можно мебельные петли будет ставить)

Оффлайн AntonVIP Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Семиструн. Первый опыт. Помогите, плиз, советами.
« Ответ #484 : Апреля 08, 2019, 15:40:03 »
Поздно, взял уже на 25

Оффлайн AntonVIP Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Семиструн. Первый опыт. Помогите, плиз, советами.
« Ответ #485 : Апреля 10, 2019, 21:46:10 »
Приветствую всех!

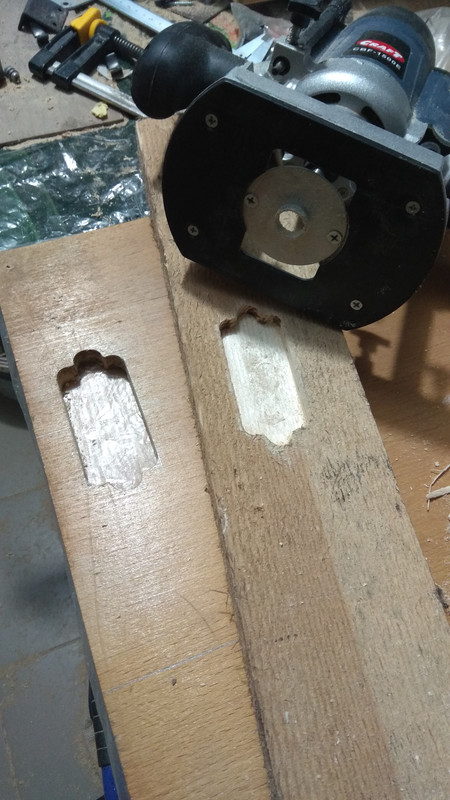

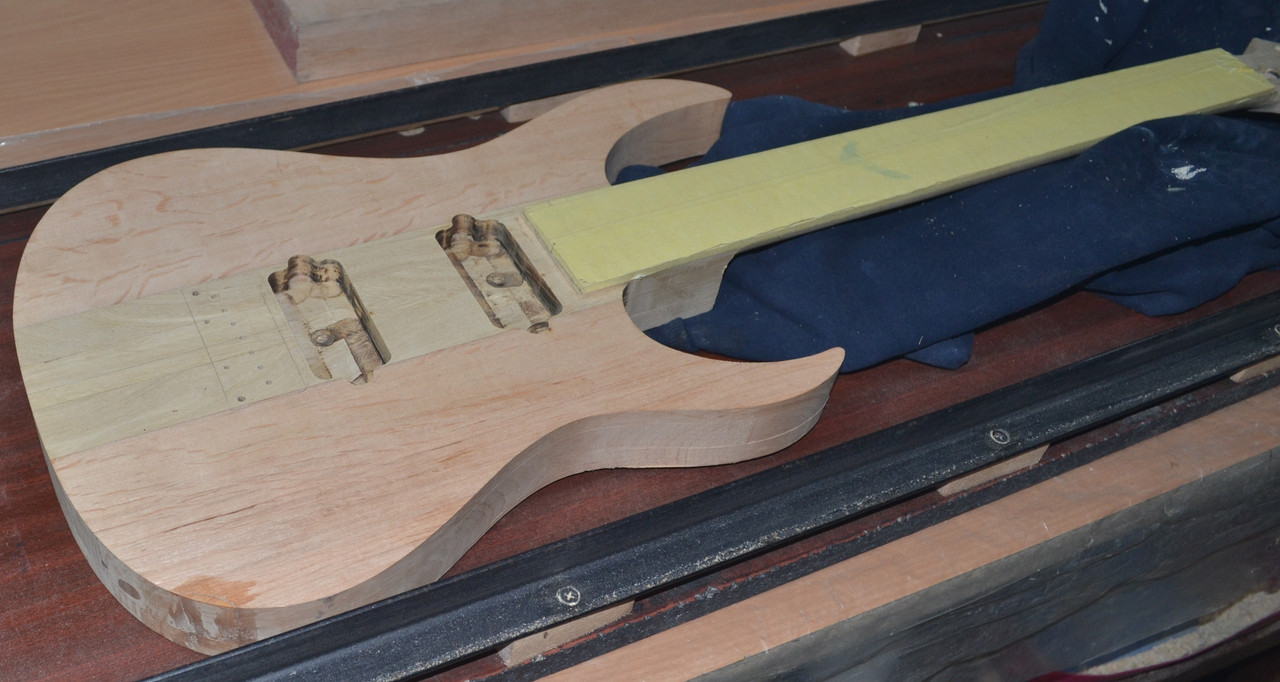

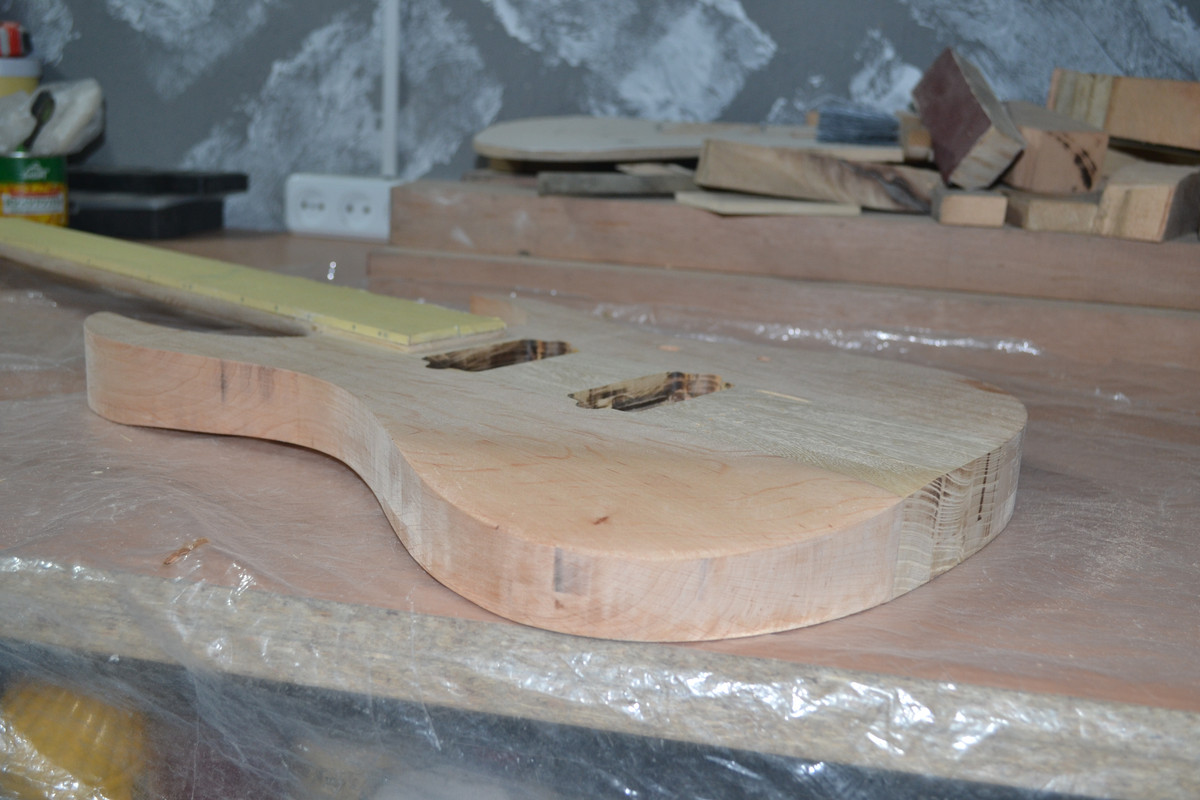

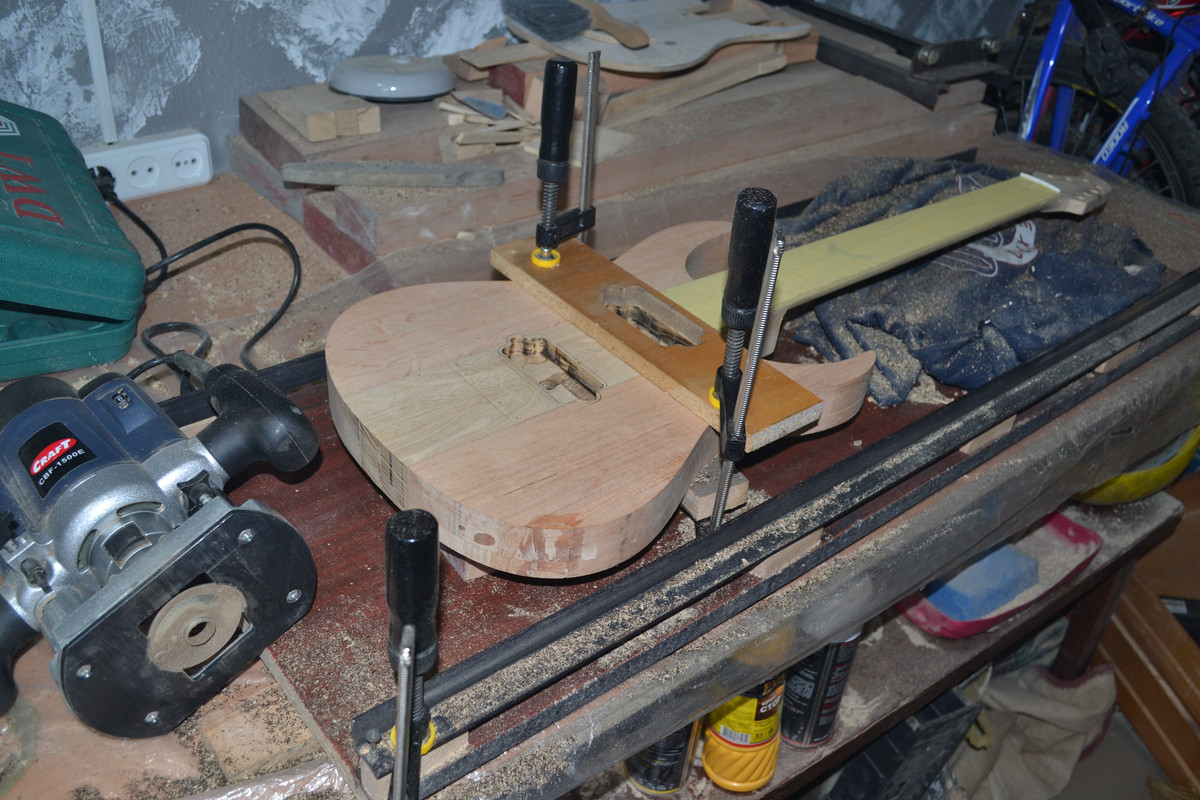

В общем, сделал вчера шаблон для фрезеровки ниш под датчики. Всё очень просто, намного проще, чем казалось. Шаблон делал следующим образом: начертил в автокаде чертеж, с учетом разницы под копировальную втулку, распечатал, приклеил на заготовку, обчертил, и по линиям, при помощи фрезера и параллельного упора благополучно всё это дело выфрезеровал. Опробовал на "черновике", результат - огонь! Далее, уже сегодня, наклеил шаблон при помощи 2-х стороннего скотча на деку, дополнительно прижав струбцинами для подстраховки, и также благополучно выфрезеровал ниши. Сверло форстнера не понадобилось.
Всё прошло очень бодро и без косяков  :i_am_so_happy:.
Примерка показала, что всё супер  :good:.
Единственное - расстояние между 1-й и 7-й струной бриджа чуть больше, чем у бриджевого датчика, поэтому, струны как бы у краёв магнитопроводов, а не по центру. Но это не мой косяк абсолютно, хоть ситуация и не очень радует. Но и не сильно огорчает.

Фото:









Оффлайн DJENT

  • Опытный
  • ****
  • Сообщений: 740
  • Репутация: +351/-0
  • GuitarPlayer.Ru fan!
Re: Семиструн. Первый опыт. Помогите, плиз, советами.
« Ответ #486 : Апреля 10, 2019, 23:45:31 »
я бы без рамок датчики ставил.имхо

Оффлайн AntonVIP Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Семиструн. Первый опыт. Помогите, плиз, советами.
« Ответ #487 : Апреля 11, 2019, 00:04:03 »
Цитата: DJENT от Апреля 10, 2019, 23:45:31
я бы без рамок датчики ставил.имхо

Можно и без рамок. Я пока в раздумьях.
Тем более, рамки прислали под арктоп, косые по высоте. Стачивать жутко не охота. Косяк магазина, но гонять их туда-сюда по почте нет желания

Оффлайн ELECTRIC_SERGEICH

  • Частый посетитель
  • **
  • Сообщений: 140
  • Репутация: +49/-0
  • GuitarPlayer.Ru fan!
Re: Семиструн. Первый опыт. Помогите, плиз, советами.
« Ответ #488 : Апреля 11, 2019, 00:14:04 »
Шаблон такой узкий, мне бы страшно стало, фрезер же качнуть может, платформа неустойчива.

П.с.со струнок брал рамки?
Я взял плоские, а прислали арктоп

Оффлайн AntonVIP Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Семиструн. Первый опыт. Помогите, плиз, советами.
« Ответ #489 : Апреля 11, 2019, 00:47:15 »
Цитата: ELECTRIC_SERGEICH от Апреля 11, 2019, 00:14:04
Шаблон такой узкий, мне бы страшно стало, фрезер же качнуть может, платформа неустойчива.

П.с.со струнок брал рамки?
Я взял плоские, а прислали арктоп

Шаблон узкий только потому, чтоб под нековый датчик фрезернуть, иначе не подлезть. Если был бы шире, пришлось поднимать над накладкой, но тогда фрезы не хватило бы, чтоб углубиться на нужную глубину.
А устойчивость там хорошая. Фреза посредине, подошва всегда опирается с 2х сторон, ничего не качает. А если б и качнуло, то ничего не запороло, втулка ведь с обычной фрезой. Это если б копировальная, с подшипником - тогда да, опасно.
Ну и материал дсп - очень прочный, советский, хрен сломаешь!

Рамки покупал в джеме (jam.ua)
« Последнее редактирование: Апреля 11, 2019, 00:50:15 от AntonVIP »

Оффлайн MaratKnife

  • Опытный
  • ****
  • Сообщений: 528
  • Репутация: +39/-1
Re: Семиструн. Первый опыт. Помогите, плиз, советами.
« Ответ #490 : Апреля 11, 2019, 13:32:40 »
Цитата: AntonVIP от Апреля 11, 2019, 00:04:03
Тем более, рамки прислали под арктоп, косые по высоте.
Рамки вроде всегда косые. Струны же выше у бриджа.  ???

Оффлайн AntonVIP Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Семиструн. Первый опыт. Помогите, плиз, советами.
« Ответ #491 : Апреля 11, 2019, 14:28:23 »
Цитата: MaratKnife от Апреля 11, 2019, 13:32:40
Рамки вроде всегда косые. Струны же выше у бриджа.  ???

Не, не, не! Есть и прямые. Косые - это для арктопов, типа, как у ЛП.

Оффлайн AntonVIP Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Семиструн. Первый опыт. Помогите, плиз, советами.
« Ответ #492 : Апреля 13, 2019, 09:56:11 »
И снова здравствуйте!

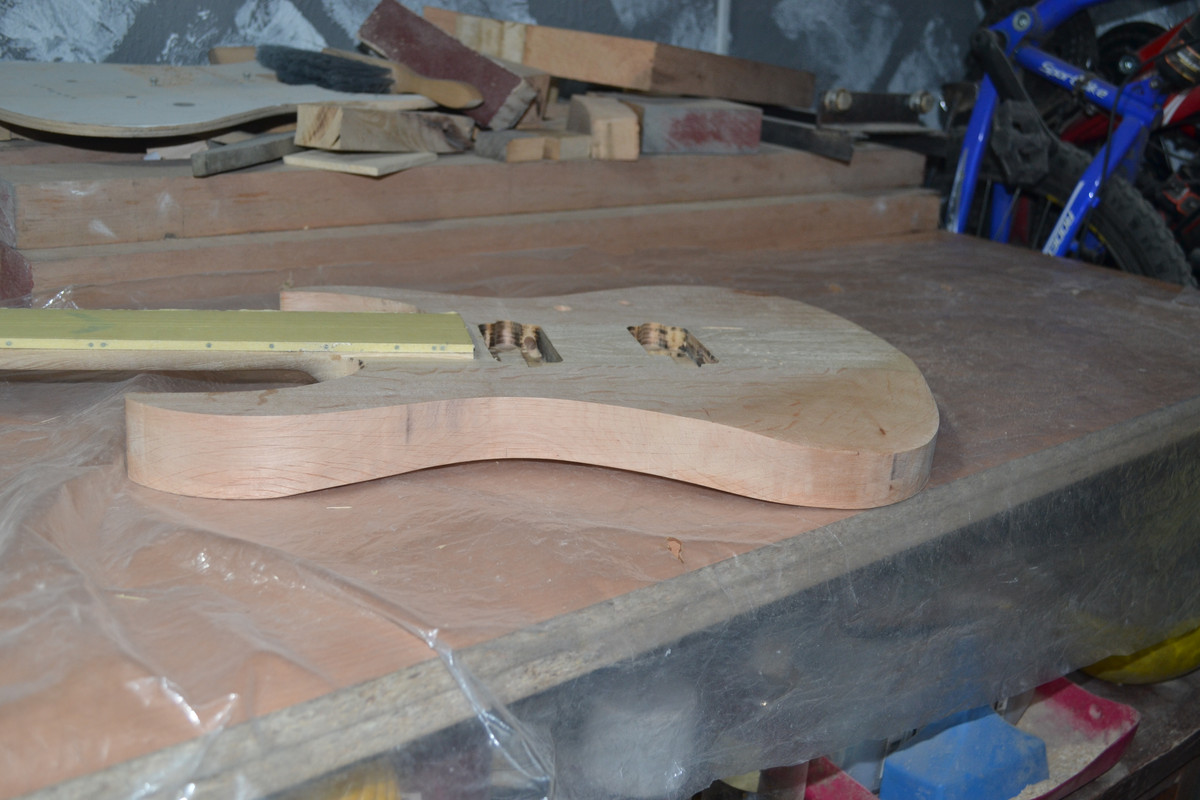

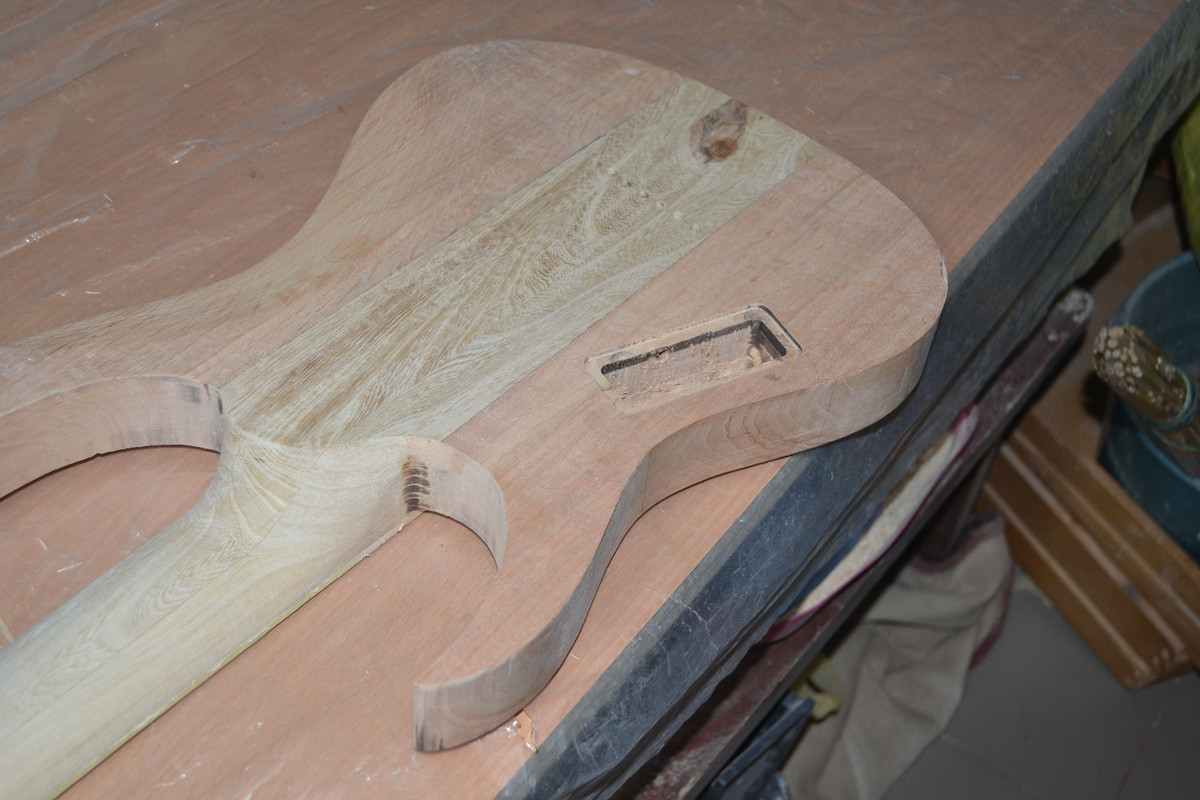

В общем, за эти два дня сделал много всякой незаметной на первый взгляд, но очень нужной работы, а именно: высверлил коммуникации под провода, экран бриджа, нишы отсека электроники и джекового разъёма. Основными инструментами были дрель и фрезер! Также сделал скосы под руку и пузо, и переход от грифа к деке. Здесь основными инструментами были болгарка с лепестковым наждачным кругом, рашпиль, брусок с наждачкой и просто куча разных наждачек! Лепестковым диском с зернистостью Р120 делал грубый съём. Скажу сразу, работать нужно предельно аккуратно, одно неверное движение и диск легко выгрызает то, что не нужно. Потом доводил уже вручную. Всё прошло без косяков, если не считать мелких.

Перехожу к этапу финальной шлифовки с выведением окончательных форм и подготовки к покраске.

ЗЫ: кстати, вопрос с рамками датчиков решился очень душевно. Магазин Джем поступил очень достойно, и выслал мне прямые рамки бесплатно. Именно те, которые я заказывал изначально. Те что у меня, сказали, что при возможности, могу занести в ближайший магазин. Он в другом городе, но как буду там, обязательно занесу. Еще раз убеждаюсь в адекватности этого магазина и всячески рекомендую.


Фото:









Оффлайн liapa81

  • Опытный
  • ****
  • Сообщений: 864
  • Репутация: +158/-6
  • GuitarPlayer.Ru fan!
Re: Семиструн. Первый опыт. Помогите, плиз, советами.
« Ответ #493 : Апреля 13, 2019, 10:57:55 »
Я бы сказал, что скосы маловатые... Но это, сугубо, моё мнение. :rolleyes:

Оффлайн u-mix

  • Эксперт
  • *****
  • Сообщений: 2908
  • Репутация: +5107/-547
Re: Семиструн. Первый опыт. Помогите, плиз, советами.
« Ответ #494 : Апреля 13, 2019, 11:09:21 »
liapa81, А может Антон ещё не отрастил брющко...для моего конечно маловато :D
