Автор Тема: Гибрид MOD T и MOD S  (Прочитано 11650 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Tornvald Автор темы

  • Эксперт
  • *****
  • Сообщений: 1044
Re: Вопросы по коммутации.
« Ответ #15 : Февраля 16, 2012, 17:42:31 »
Мяталист, да. Пропустил этот момент. Мьют нужен. А кондеры убирать не буду. :)

Оффлайн Тимон

  • Ветеран форума
  • ******
  • Сообщений: 3556
  • Мохнатый
Re: Вопросы по коммутации.
« Ответ #16 : Февраля 16, 2012, 18:08:30 »
Есть у меня три замечания-предложения. Во-первых, неплохо бы указывать откуда у схем ноги растут. Во-вторых, всегда можно обратиться к автору, ведь может так случится, что он уже подумал или при случае подумает как сделать хорошо. В-третьих, Mod T еще никем толком не макетирован и скорее всего толком не настроен. Хочется быть первопроходцем? :)
« Последнее редактирование: Февраля 16, 2012, 18:11:47 от Тимон »

Оффлайн Gunpowder

  • Эксперт
  • *****
  • Сообщений: 1096
Re: Вопросы по коммутации.
« Ответ #17 : Февраля 16, 2012, 18:09:46 »
Анод с постоянкой коммутировать на висящий в воздухе кондер нельзя. Будет щелкать так, что окна будут выпрыгивать.


Оффлайн Tornvald Автор темы

  • Эксперт
  • *****
  • Сообщений: 1044
Re: Вопросы по коммутации.
« Ответ #18 : Февраля 16, 2012, 18:31:14 »
Тимон, не хотел выкладывать полностью пока. :) ну уж раз так вышло, то и тему переименую на днях.  ;) Извиняюсь, что сразу не указал, "откуда растут ноги".
Хочется быть первопроходцем? :)
да, в первопроходцы мечу. Mod V по семплам понравился поэтому не думаю, что этот будет хуже, и Mod S тоже. Трансы позволяют вторую сразу обе собрать, с переключением каналов.
А к автору обратиться-что то и в голову не пришло. :rolleyes:
« Последнее редактирование: Февраля 16, 2012, 18:36:27 от Tornvald »

Оффлайн Тимон

  • Ветеран форума
  • ******
  • Сообщений: 3556
  • Мохнатый
Re: Вопросы по коммутации.
« Ответ #19 : Февраля 16, 2012, 18:37:15 »
Если хочется из моих идей слепить 3х каналку, то лучше это делать по-другому: каскад 2к7 с обвязкой и гейном чистого дублируется и вешается параллельно входному каскаду, 3 каскад мод Т обходится с некоторыми плясками с бубном. Коммутация чистого на входе 4 каскада. Второй гейн грязного у мод эс при этом придется выбросить. На выходе можно коммутировать ТБ при желании. Получатся полноценные 2.5 канала по мотивам и всего на 3х баллонах.
« Последнее редактирование: Февраля 16, 2012, 18:47:44 от Тимон »

Оффлайн Tornvald Автор темы

  • Эксперт
  • *****
  • Сообщений: 1044
Re: Вопросы по коммутации.
« Ответ #20 : Февраля 16, 2012, 18:54:55 »
Тимон, ух, в принципе верно. Спасибо. Надо обмозговать на выходных отрисовать это на досуге будет.

Оффлайн Тимон

  • Ветеран форума
  • ******
  • Сообщений: 3556
  • Мохнатый
Re: Вопросы по коммутации.
« Ответ #21 : Февраля 16, 2012, 19:20:51 »

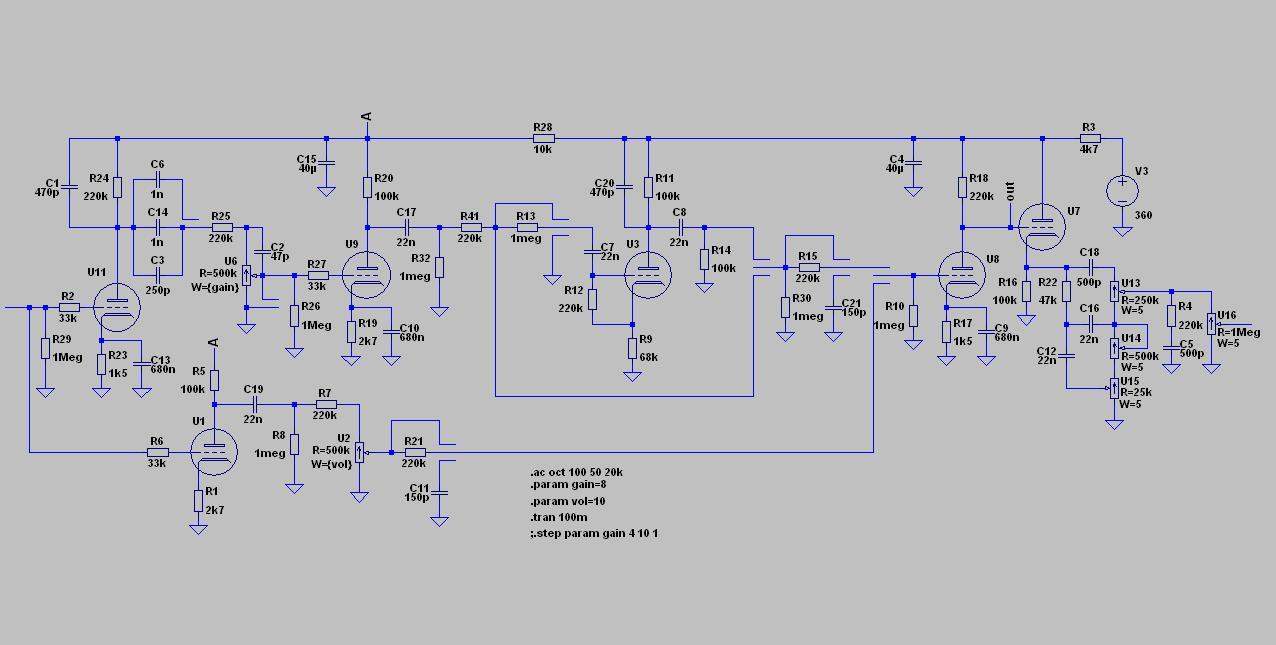

Тимон, ух, в принципе верно. Спасибо. Надо обмозговать на выходных отрисовать это на досуге будет.
Наслаждайся ;)

569699-0
« Последнее редактирование: Февраля 16, 2012, 19:27:15 от Тимон »

Оффлайн Tornvald Автор темы

  • Эксперт
  • *****
  • Сообщений: 1044
Re: Вопросы по коммутации.
« Ответ #22 : Февраля 16, 2012, 19:24:30 »
ух ты! быстро как! Спасибо!

Оффлайн Тимон

  • Ветеран форума
  • ******
  • Сообщений: 3556
  • Мохнатый
Re: Вопросы по коммутации.
« Ответ #23 : Февраля 16, 2012, 19:27:40 »
Могут быть нюансы, но работать вроде должно. Номиналы скорее всего некоторые придется подстраивать. Схему посмотри снова, я коммутацию попонятнее изобразил.
« Последнее редактирование: Февраля 16, 2012, 19:31:29 от Тимон »

Оффлайн Tornvald Автор темы

  • Эксперт
  • *****
  • Сообщений: 1044
Re: Вопросы по коммутации.
« Ответ #24 : Февраля 16, 2012, 19:36:39 »
ага, ясно. все равно буду сам перечерчивать, чтоб въехать, так сказать. ;)
переключателей море набираецца   ;D

Оффлайн Тимон

  • Ветеран форума
  • ******
  • Сообщений: 3556
  • Мохнатый
Re: Вопросы по коммутации.
« Ответ #25 : Февраля 16, 2012, 19:39:57 »
Если надо такое, то тут уже лучше о реле и футсвитче задуматься.

Оффлайн Tornvald Автор темы

  • Эксперт
  • *****
  • Сообщений: 1044
Re: Вопросы по коммутации.
« Ответ #26 : Февраля 16, 2012, 19:43:52 »
с реле как раз не хотелось бы заморачиваться.

Оффлайн Тимон

  • Ветеран форума
  • ******
  • Сообщений: 3556
  • Мохнатый
Re: Вопросы по коммутации.
« Ответ #27 : Февраля 16, 2012, 19:47:08 »
Ну пара хороших дпдт тумблеров разрулят. Засвистеть вроде не должно и на них.

Оффлайн Tornvald Автор темы

  • Эксперт
  • *****
  • Сообщений: 1044
Re: Вопросы по коммутации.
« Ответ #28 : Февраля 16, 2012, 19:53:48 »
тоже так думаю.
по кондерам что скажешь, раз уж завели тему?
В Мод С я помню ты оранж дропс не советовал.

Оффлайн Gunpowder

  • Эксперт
  • *****
  • Сообщений: 1096
Re: Вопросы по коммутации.
« Ответ #29 : Февраля 16, 2012, 19:57:14 »
При пропуске каскада сигнал в противофазе - свистеть нечему.
