Tornvald, все заглохло?

добрался я до моего "конструктора" наконец

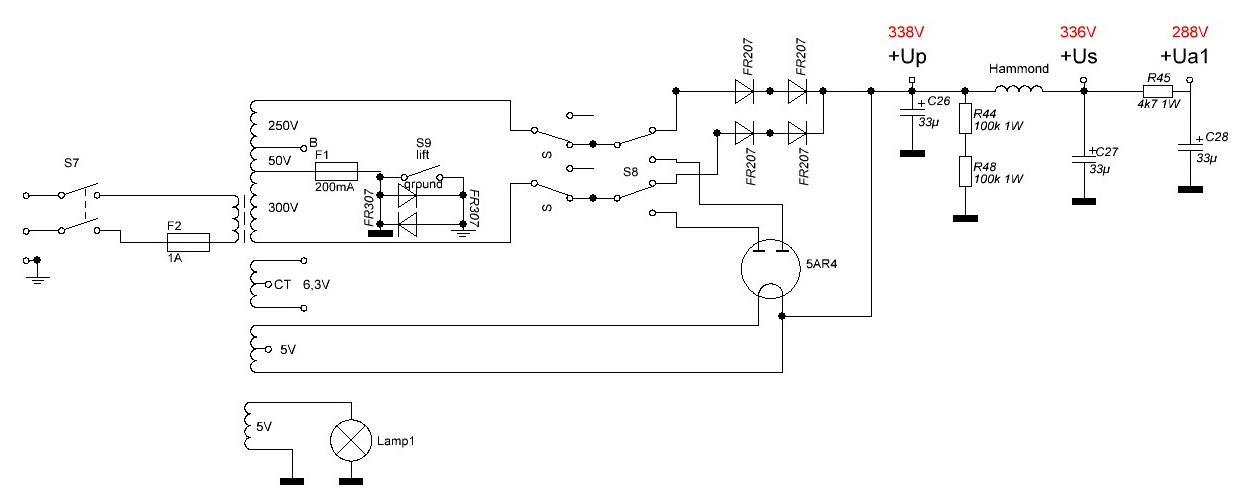

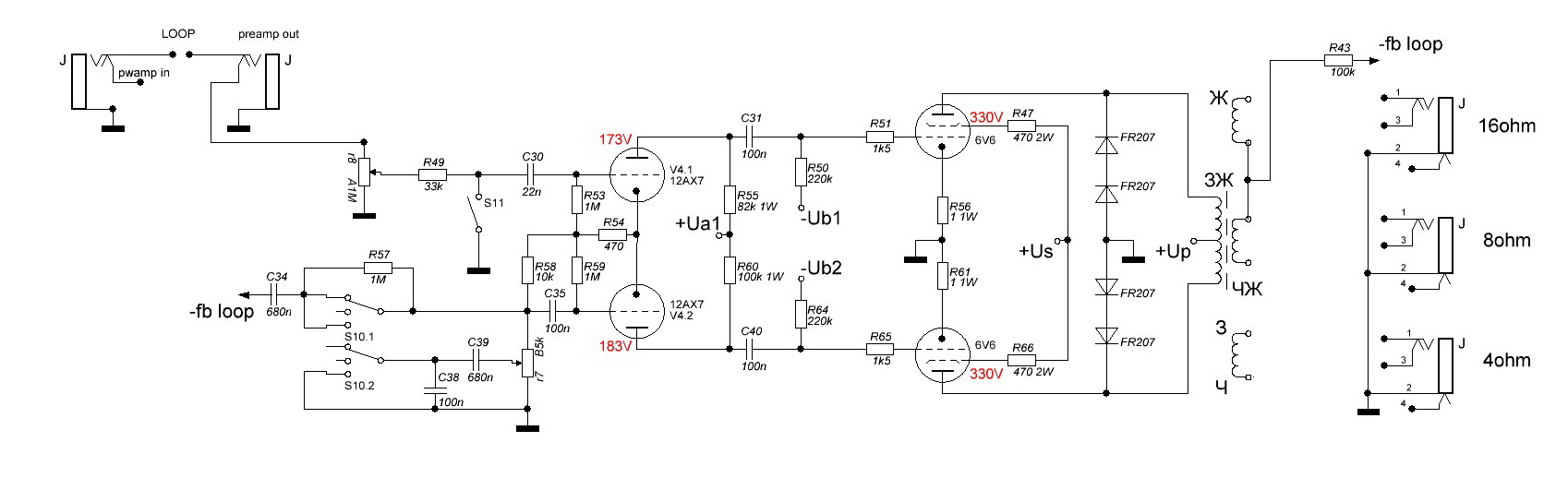

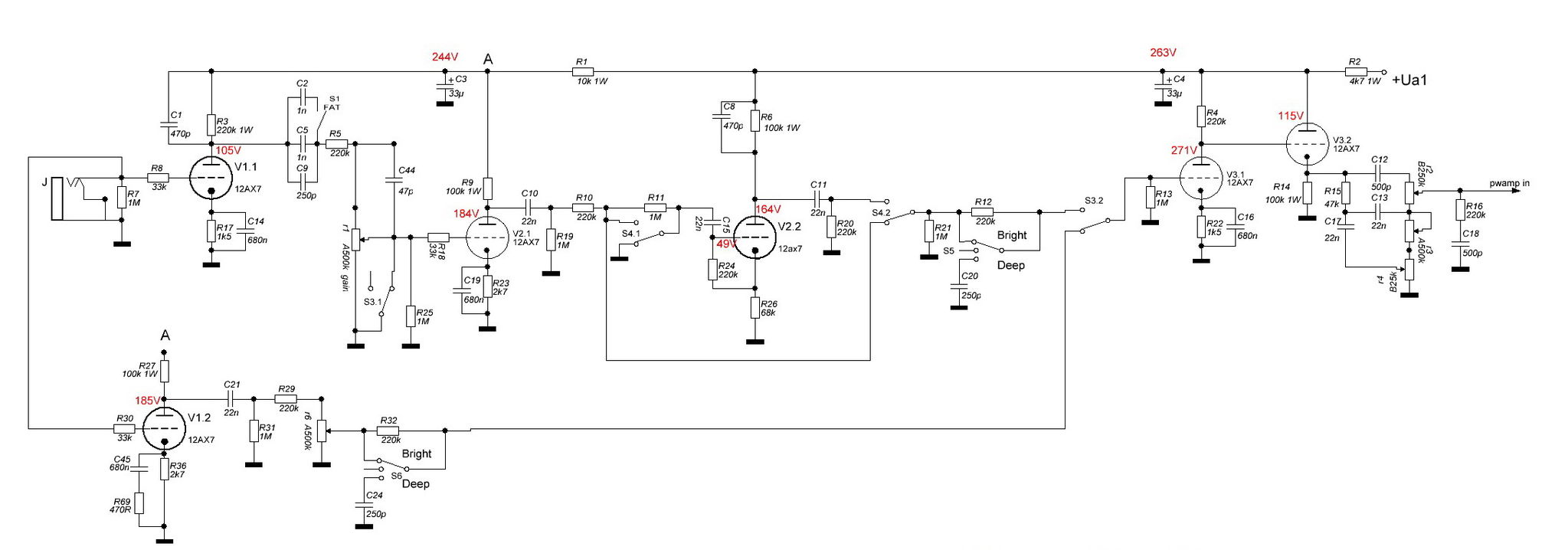

Померил напряжение как было велено. Обозначил, вот что вышло:







жду мыслей и предложений.

Вроде зашибись, че.
Переключателей правда много че то.

... и добавил:

Да к стати под нагрузкой должно быть минимум 380в анодного. Питающий не греется?
Зачем хайгейнеру кен?

угу, понял, будем проверят-думать. Попробую с собой увезти, а то еще недели на 2 все встанет

runing, Hammond 302AX  300-0-300 вольт

Сколько в сети напруга? Первичку верно скоммутировал? Замерь без выходных ламп. Без нагрузки должно быть около +400-410 в на выпрямителе, под нагрузкой порядка +390в, может чуть меньше. Но никак не 330в.

Напруги-то для кенотрона указаны или для диодов?

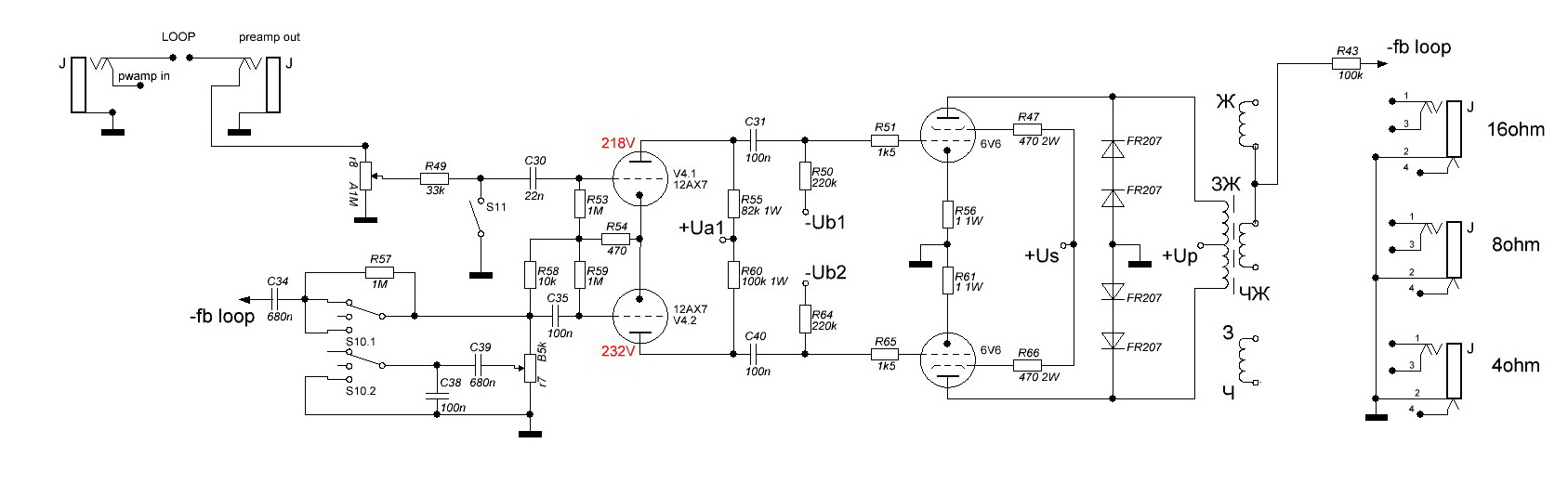

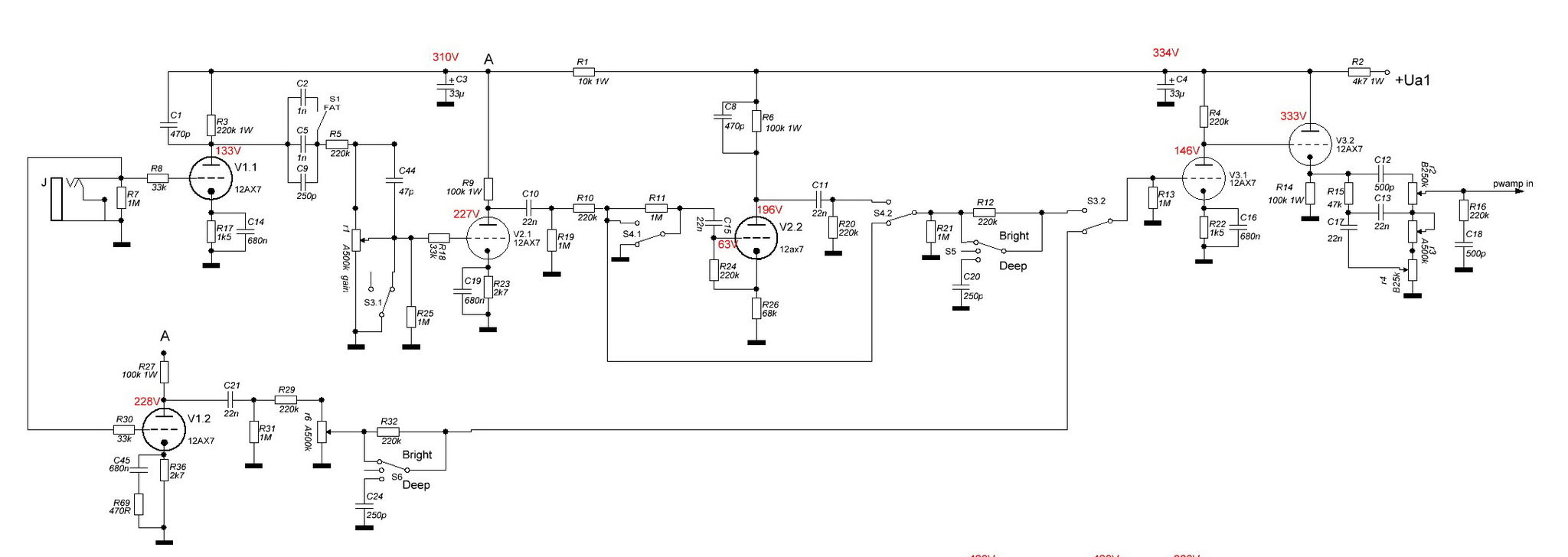

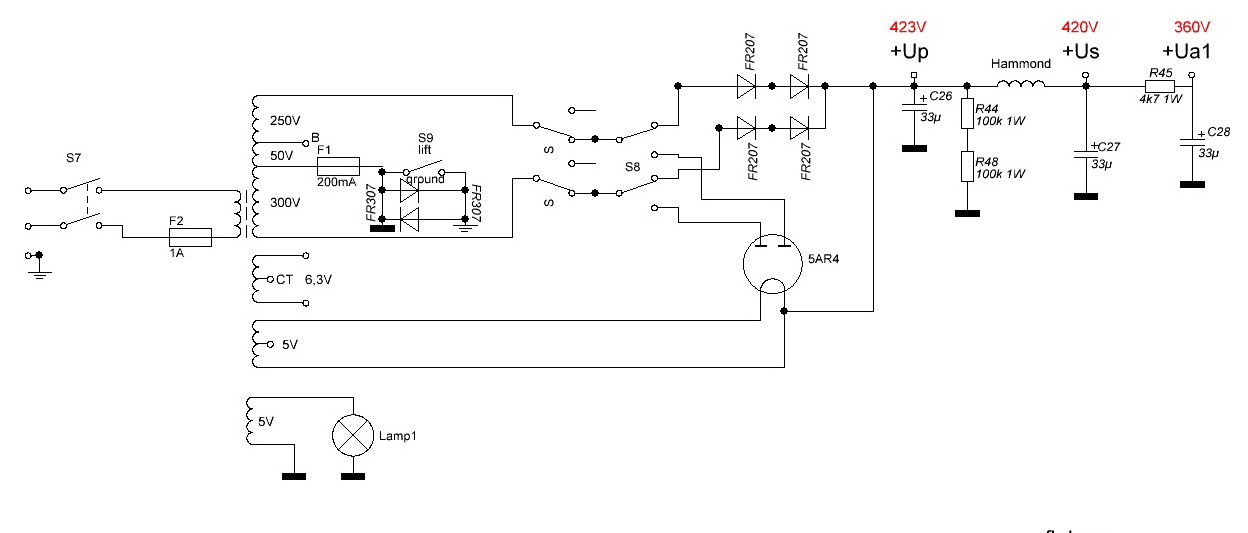

Так куда лучше. Судя по напряжениям пред и фазик в режиме. Выставь смещение минимальное (-43) и поставь выходные, померь напругу на анодах.

... и добавил:

По симптомам у тебя похоже на возбуд мощника. Вытащи лампу фазика и померь ток покоя и анодное выходного каскада. Если без лампы фазика все ОК, а с фазиком просаживается анодка и измеряемый тестером ток покоя уменьшается, то проверь фазировку ОС с выходного транса, если она железно правильная, то припаяй 47 пф между плечами фазика.
