Re: Клуб \\\"Старьёвщиков\\\" - собираем и реставрир
« Ответ #1770 : Февраля 28, 2016, 20:47:20 »
зверии... это ж был рекорд.   :7:
Если бы кто видел какой "это" было до переделки.От рекорда была лишь память и гриф . Дэка была уже такой как на фото,правда покрашена кисточкой
« Последнее редактирование: Декабря 07, 2017, 08:35:42 от spiker2003 »

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 2145
Re: Клуб "Старьёвщиков" - собираем и реставрир
« Ответ #1771 : Марта 02, 2016, 15:59:05 »
Приветствую всех любителей артефактов прошлого! Помогите, пожалуйста, решить задачу:
Имеется усилитель от электрофона "Аккорд 201 Стерео" (Описание и схема: http://www.chipinfo.ru/literature/radio/197110/p17-20.html )
Задача - расширить полосу воспроизводимых частот, для чего предполагается транзисторы П213 заменить 1Т905А.
Проблема - после замены транзисторов усилок начинает "стучать", как стучит, к примеру, генератор в тремоло, только стук сильный и кроме него ничего не слышно, лишь откуда-то из глубины едва слышен звук.
Видимо, 1Т905 выпадают из режима.
Вопрос - как загнать 905 в режим? Может кто сталкивался с такой заменой? Ранее на Датагоре и на некоторых других ресурсах читал, что такая замена возможна и проходит безболезненно (даже нашел статью из разряда "Радиолюбители - сельскому клубу", где 905 прямо рекомендуется, как замена п213 как раз для расширения частотного диапазона усилителя).
В самом Аккорде имеется по два подстроечника на каждом канале - один выставляет пол-питания между транзисторами предоконечного и оконечного каскадов, второй - определяет глубину ООС, есть терморезистор, видимо следит за термостабильностью.
Где копать, чтобы найти в чем загвоздка?


Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1154
  • GuitarPlayer.Ru fan!
Re: Клуб "Старьёвщиков" - собираем и реставрир
« Ответ #1772 : Марта 02, 2016, 16:51:09 »
да унч просто возбуждается, верни обратно 213е
родной унч нормально играет до 16кгц и так(отлично слышна разница с 4гд28 как есть (12кгц сверху) и с добавленным 1гд-3 (до 16)

для чего используется унч этот?

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 2145
Re: Клуб "Старьёвщиков" - собираем и реставрир
« Ответ #1773 : Марта 02, 2016, 18:03:19 »
Виктор Андреев, для прослушивания музыки, вестимо. Спасибо за совет, да вот как-то маловато вч, хоцца чтобы они поярче были. Как бы этот возбуд побороть?
« Последнее редактирование: Марта 02, 2016, 18:05:03 от Papa Bear »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12730
  • Atypique
Re: Клуб "Старьёвщиков" - собираем и реставрир
« Ответ #1774 : Марта 02, 2016, 21:35:50 »
Цитировать
Как бы этот возбуд побороть?
- стук? Похоже на низкочастотный возбуд по питанию. Попробуйте зашунтировать стабилитроны в первых каскадах (Д1 / Д813) электролитом приличной ёмкости (100...1000 мкФ).
Хотя это может быть огромный ток покоя выходных транзисторов (греются?), вышибающий всю схему из режима с последующим циклированием. Осторожно пошевелите R27.
Кроме того, в старой аппаратуре весьма желательно провести полную ревизию всем электролитам на предмет падения ёмкости и роста утечки.
« Последнее редактирование: Марта 02, 2016, 21:39:26 от Geezer »

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 2145
Re: Клуб "Старьёвщиков" - собираем и реставрир
« Ответ #1775 : Марта 03, 2016, 05:59:00 »
Geezer, спасибо, попробую. Выходные не греются, R27 я не трогал, так как по напряжениям в контрольных точках все соответствует схеме.
Конденсаторы все заменены на новые, так что с этим проблем нет. С 213 транзисторами все нормально работает, кстати. А вот 905 не хотят, увы.

Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1154
  • GuitarPlayer.Ru fan!
Re: Клуб "Старьёвщиков" - собираем и реставрир
« Ответ #1776 : Марта 03, 2016, 07:49:01 »
Виктор Андреев, для прослушивания музыки, вестимо. Спасибо за совет, да вот как-то маловато вч, хоцца чтобы они поярче были. Как бы этот возбуд побороть?
если для музыки - какая акустика?
просто замена выходных резко все равно ничего не изменит, а вот мощность потеряем, выходное сопротивление поднимется - те, ну будет 30кгц вверху, зато все остальное как унч - потеряем

а вообще выход у аккордов так себе, акулиничевский (тот первый, на 213х тоже) - гораздо верней
http://forum.cxem.net/index.php?app=core&module=attach&section=attach&attach_rel_module=post&attach_id=34261
все шик было


Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 2145
Re: Клуб "Старьёвщиков" - собираем и реставрир
« Ответ #1777 : Марта 03, 2016, 08:43:26 »
Виктор Андреев, акулиничевский усилитель еще спаять надо, а тут почти все сделано уже, только полоса узковата. Звуколожцы молятся на усилок Цихисели (не все, правда, кто-то его ругает), а ведь этот усилитель - точь-в-точь этот самый "Аккорд". Стало любопытно, это во-первых, а во-вторых, насчет падения мощности я в курсе, ничего в этом страшного не вижу. На ГТЛабе как-то интересовался насчет реанимации этого усилка, посоветовали сделать то, что я в данный момент делаю. Если не понравится, то обратно все переделать не проблема вообще.
Акустика нормальная, 3-полосная, 25ас-109.

Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1154
  • GuitarPlayer.Ru fan!
Re: Клуб \"Старьёвщиков\" - собираем и реставрир
« Ответ #1778 : Марта 03, 2016, 17:02:02 »
25ас! это как раз все и портит, там жуткий 3гд-31 по верхам
все переделки этих ас начинаются с замены вч

сперва в гугле про ас почитай, приведи в норму, тогда и акордовский унч будет норм вч на них играть
(у самого одно время были самоделки на 10гд-30+3гд2)


... и добавил:

http://ldsound.ru/dorabotka-25-as-109-ustanovka-fi-i-zamena-vch/
и нч правят и вч
« Последнее редактирование: Марта 03, 2016, 17:04:24 от Виктор Андреев »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12730
  • Atypique
Re: Клуб "Старьёвщиков" - собираем и реставрир
« Ответ #1779 : Марта 03, 2016, 19:06:59 »
Цитировать
там жуткий 3гд-31 по верхам
- да, 3гд-31 это не самая хрустальная пищалка...

Оффлайн spiker2003

  • Частый посетитель
  • **
  • Сообщений: 108
Re: Клуб "Старьёвщиков" - собираем и реставрир
« Ответ #1780 : Марта 10, 2016, 17:49:50 »
Полуторагодичные переговоры и уговоры,пропадания из сети или может уход куда то в астрал хозяина микрофона,но в конце концов привели к желаемому результату - покупке микрофона.И снова мне повезло в Харькове.Микрофон ничего сверх естественного не представлял МД-41,но штэкер на другом конце провода был такого вида,который производился в 50-х и использовался в МП-2 и нигде больше.То что я искал так долго я нашёл.И пока у меня нет предусилка МП-1 микрофон будет в комплекте с работающим комплектом МП-2.На днях попробую произвести запись на МП-2 с микрофона.
« Последнее редактирование: Декабря 07, 2017, 08:36:09 от spiker2003 »

Оффлайн spiker2003

  • Частый посетитель
  • **
  • Сообщений: 108
Re: Клуб "Старьёвщиков" - собираем и реставрир
« Ответ #1781 : Марта 12, 2016, 09:14:58 »
Новое пополнение к ударной установке Тacton-Trowa (ГДР) и основа некогда шикарной электрогитары Musima DeLux K25 (ГДР)
« Последнее редактирование: Декабря 07, 2017, 08:36:37 от spiker2003 »

Оффлайн Engener

  • Ветеран форума
  • ******
  • Сообщений: 3471
  • :-)
Re: Клуб "Старьёвщиков" - собираем и реставрир
« Ответ #1782 : Марта 12, 2016, 13:51:18 »
spiker2003,  почти гибсон  ;) поздравляю!

Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1154
  • GuitarPlayer.Ru fan!
Re: Клуб "Старьёвщиков" - собираем и реставрир
« Ответ #1783 : Марта 12, 2016, 17:59:08 »
пока тумблера нет - это все не о чем (как у китайцев - пока синий светодиод не светит в глаз - ящик нерабочий)
:)

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • верните мне 1957
Re: Клуб "Старьёвщиков" - собираем и реставрир
« Ответ #1784 : Марта 14, 2016, 11:45:42 »

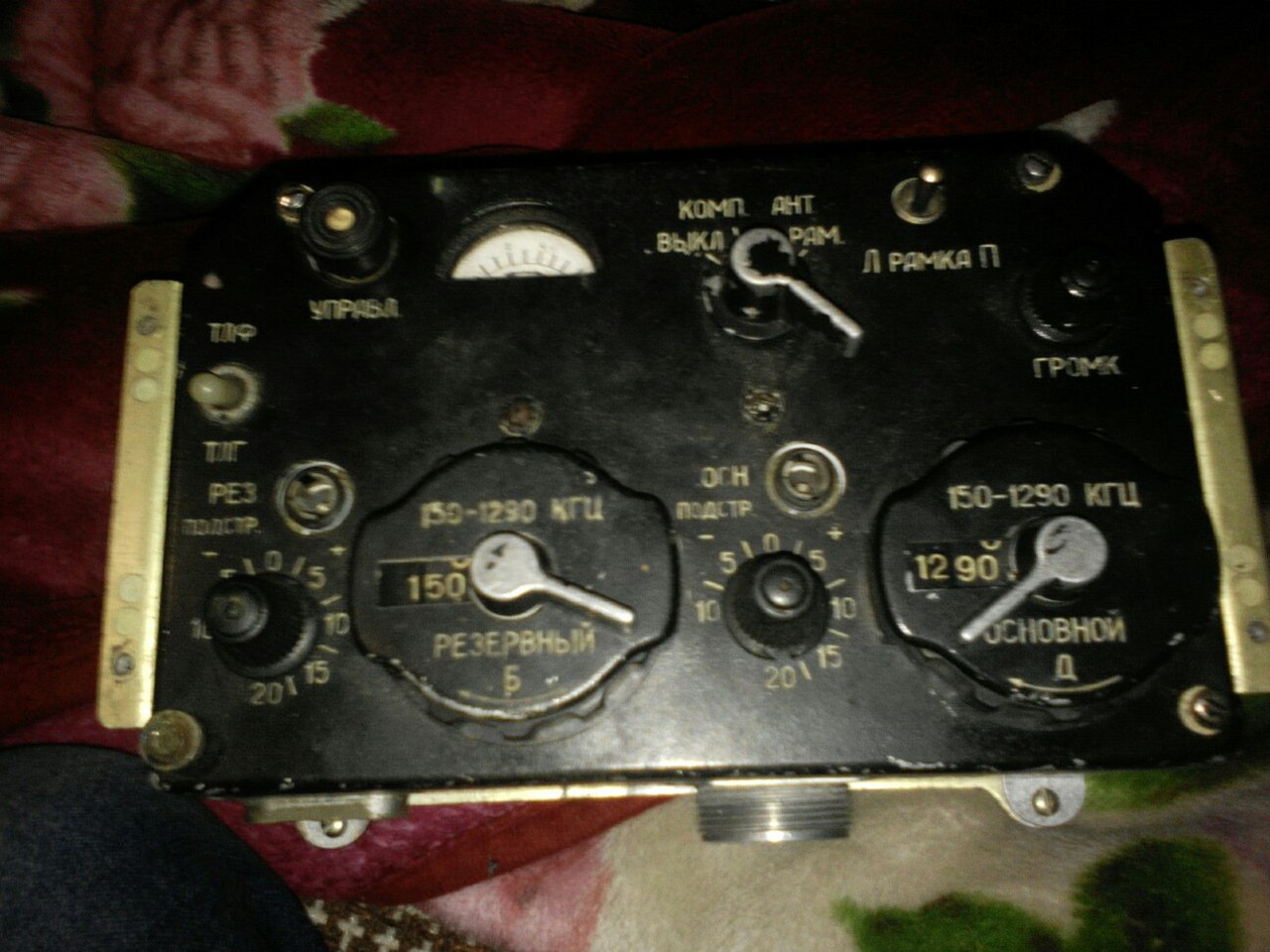

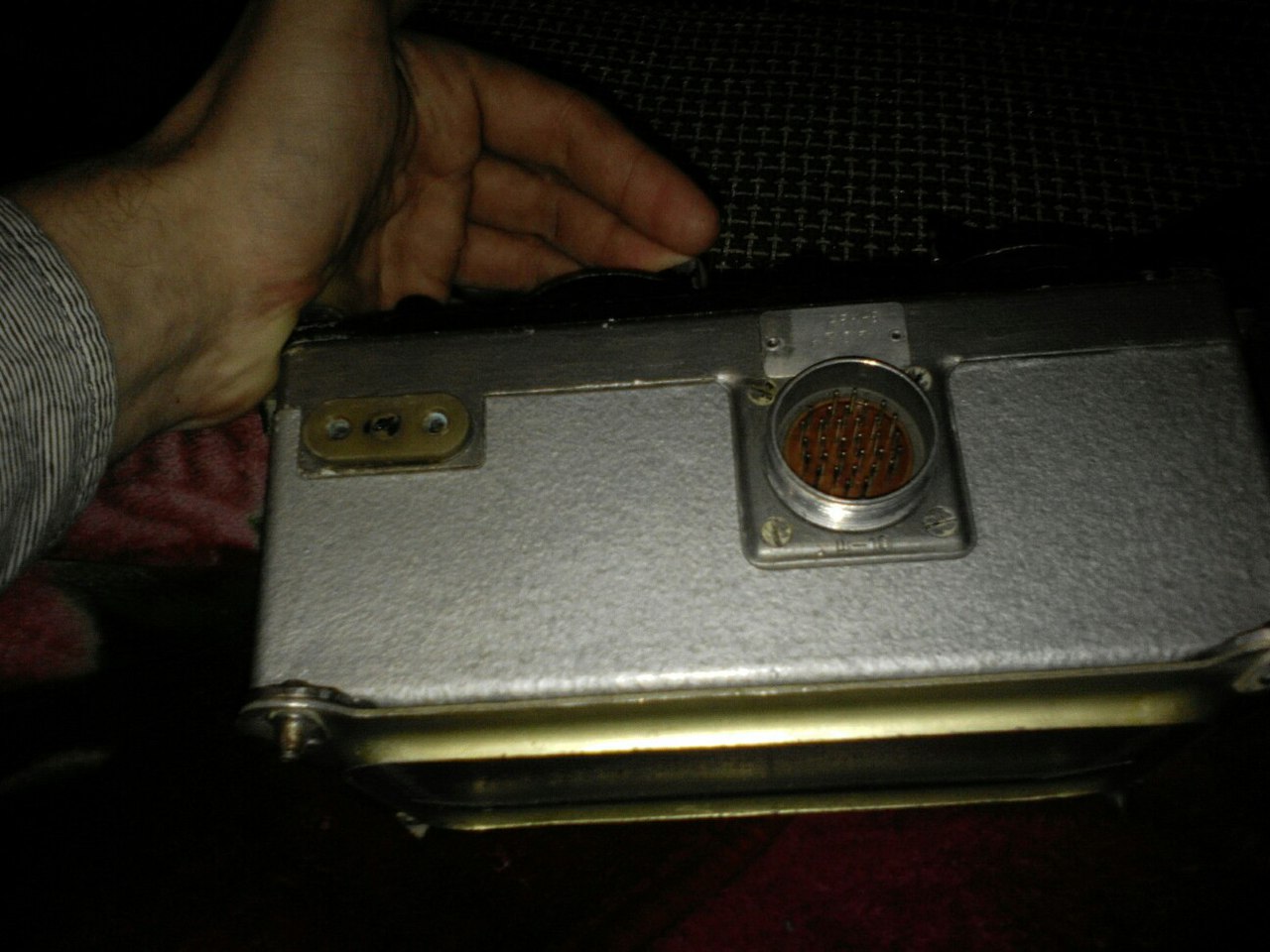

что за аппарат и кто хочет им владеть?  :crazy:


вроде как самолётный
