Маршалоид SE не рычит
« : Марта 25, 2011, 15:55:35 »
Здравствуйте, Господа!

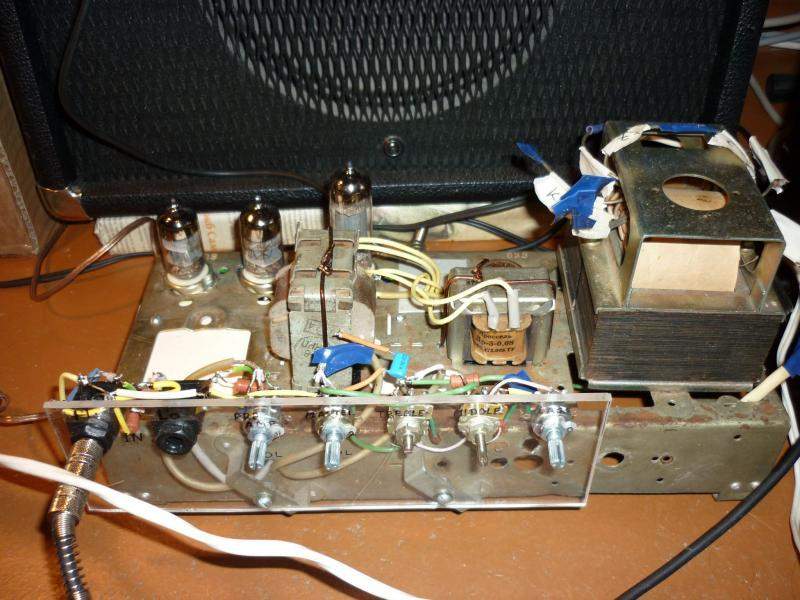

Замакетил маршалоид.
359457-0

На входе по схеме 2203
[ Указанное вложение недоступно ]

На выход АХ 84
[ Указанное вложение недоступно ]

Все работает. Но нет рыка. Хороший чистый.
Ничего близкого к звуку на видео АХ 84 или JCM 800, с ютуба - нет.

Я много почитал про лампы, во многом разобрался, но до конца - не разобрался. Рассчитать каскад не научился. Понимаю, что каскады не в режимах. Может, кто то из вас, господа, поможет, пересчитает каскады как должно быть, под те напряжения, которые у меня.
Напряжения, на схемах, указал карандашом около ножек. Сверху напряжения Анод-катод.
Спасибо.
« Последнее редактирование: Апреля 01, 2011, 07:40:32 от _SlipknoT_ »

Оффлайн ГБ

  • Джемер
  • *****
  • Сообщений: 3158
Re: Маршалоид SE не рычит
« Ответ #1 : Марта 25, 2011, 15:59:08 »
Чего-то отвалилось. Схему позырь внимательно.
Кондеры все проверь. По сеткам всех триодов пройдись с гитарным проводом, вначале 1 триод выведи на темброблок, потом 2 и т.д..
Сигнал должен искажаться все сильнее.

Должен рычать девайс. Особенно, с понтовой гитарой.
Нижние 2 картинки не видно.
« Последнее редактирование: Марта 25, 2011, 16:15:38 от ГБ »

Оффлайн DiK Автор темы

  • Частый посетитель
  • **
  • Сообщений: 207
Re: Маршалоид SE не рычит
« Ответ #2 : Марта 25, 2011, 16:01:45 »
Картинки не загрузились

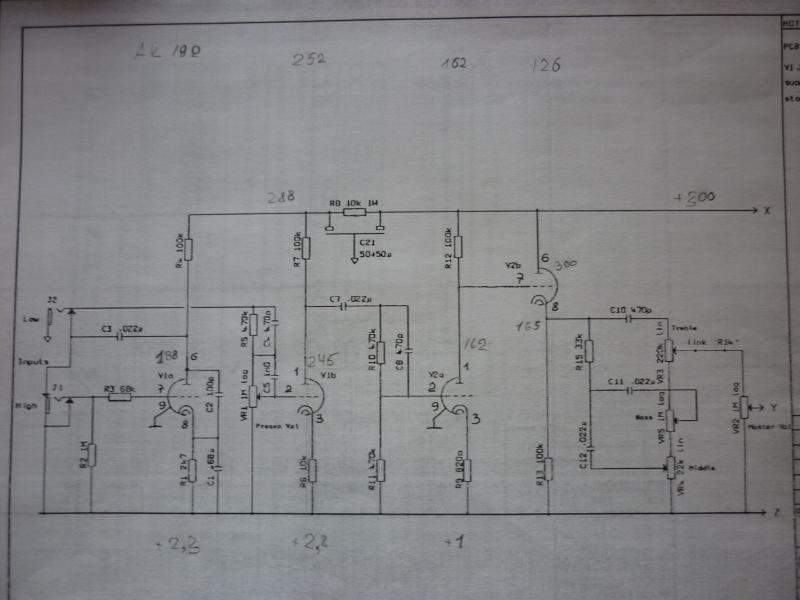

2203
359461-0

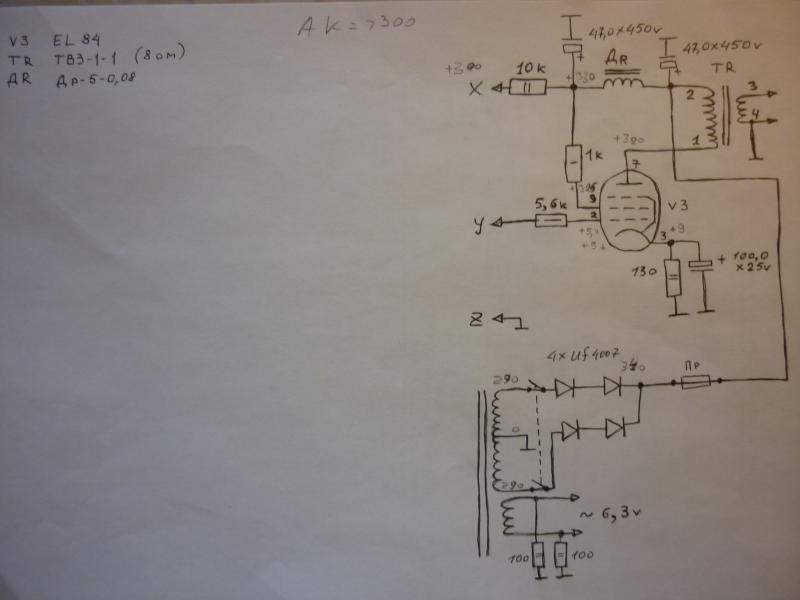

Оконечник
359463-1

... и добавил:

Вряд ли что-то оторвалось. Работают оба входа. Гитара Squier strat индонезийский.
« Последнее редактирование: Марта 25, 2011, 16:03:46 от DiK »

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Маршалоид SE не рычит
« Ответ #3 : Марта 25, 2011, 16:08:54 »
DiK, а в какой вход гитару подключаете, Хай или Лоу? У них разная чуйка, Лоу не будет рычать... если его "бустером не попросить" об этом.  ;D


Все, почитал... звучки слабоваты, не будет он рычать...

Оффлайн DiK Автор темы

  • Частый посетитель
  • **
  • Сообщений: 207
Re: Маршалоид SE не рычит
« Ответ #4 : Марта 25, 2011, 16:13:42 »
По этому же, видимо, и Чамп не грузился. Но есть другая, такая же гитара, с ХБ в бридже. Результат одинаковый.

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Маршалоид SE не рычит
« Ответ #5 : Марта 25, 2011, 16:16:41 »
DiK, значит ХБ как-то по-Китайски распаян...  ???  :hmmm: Либо я хз.... может кабель гитарный метров 50 длинной?

Оффлайн DiK Автор темы

  • Частый посетитель
  • **
  • Сообщений: 207
Re: Маршалоид SE не рычит
« Ответ #6 : Марта 25, 2011, 16:19:23 »
Не. Кабель домашний, 3 м.. Надо разбираться с режимами каскадов. А я не умею.

Оффлайн Engener

  • Ветеран форума
  • ******
  • Сообщений: 3472
  • :-)
Re: Маршалоид SE не рычит
« Ответ #7 : Марта 25, 2011, 16:23:15 »
трансформатор силовой знакомый, не от радиолы Урал57, не? У меня таких три :D

... и добавил:

с грелочкой надо попробовать, чтобы рычал. У Мальмстина тоже не сразу Маршаллы рычали, пока dod 250 не стал юзать ;)
« Последнее редактирование: Марта 25, 2011, 16:26:23 от Engener »

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Маршалоид SE не рычит
« Ответ #8 : Марта 25, 2011, 16:27:43 »
DiK, че с ними разбираться, судя по напругам все нормально у тебя. Ищи косячек в мотаже, скорей всего где-то в гнезде или на сокете лампы проводок на соплях висит.

Было у меня такое однажды, тоже долго бился, пока джек в разьеме не пошевелил, оказалось плохой контакт был, а я думаю, че он тихо играет....  :hmmm:

Либо, да, как вариант, грелочку собрать... видать слабоваты на выхлоп гитарки. Нужно нормальный инструмент взять и послушать.

Оффлайн DiK Автор темы

  • Частый посетитель
  • **
  • Сообщений: 207
Re: Маршалоид SE не рычит
« Ответ #9 : Марта 25, 2011, 16:29:32 »
Силовик - не знаю от чего. У меня таких два. Один на Чампе, др. на Марше. Обмотки со средней точкой. Стояла панелька под кенотрон. На выходе 290 в. со средней точкой.

Усилитель работает нормально. Громко. Даже очень. Сигнал проходит полностью. Звук - чистый. А гитару другую, взять негде.
« Последнее редактирование: Марта 25, 2011, 16:32:43 от DiK »

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Маршалоид SE не рычит
« Ответ #10 : Марта 25, 2011, 16:33:31 »
DiK, а разница в громкости есть у каналов?

Оффлайн DiK Автор темы

  • Частый посетитель
  • **
  • Сообщений: 207
Re: Маршалоид SE не рычит
« Ответ #11 : Марта 25, 2011, 16:35:47 »
kynep, Да, есть небольшая разница по громкости и в HI больше высоких.

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Маршалоид SE не рычит
« Ответ #12 : Марта 25, 2011, 16:38:54 »
DiK, если разница "не большая", то сто пудов где-то накосячил, смотри распайку гнезд внимательно, номиналы проверяй в первом каскаде.

Там разница должна быть довольно ощутима и хорошо слышна.

Оффлайн DiK Автор темы

  • Частый посетитель
  • **
  • Сообщений: 207
Re: Маршалоид SE не рычит
« Ответ #13 : Марта 25, 2011, 16:42:25 »
Разница ощутима на слух и действительно хорошо слышна, но не в два раза громче.

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Маршалоид SE не рычит
« Ответ #14 : Марта 25, 2011, 16:43:46 »
DiK, значит не играть тебе РОК.... блюз твое все...  :crazy:
