Помогите пионеру с чампом. Уже два раза пересобирал его, и два раза не работает с одинаковыми симптомами.
Теоретически всё должно работать. Ничего не взрывается, не греется, не дымится, лампы накаливаются, динамик гудит, фона нету и т.д. Но звук почему то не появляется, динамик отзывается только когда крутишь громкость, причём громко и с треском.
Дело в том, что пока этот экземпляр тестовый, и динамик я подключаю напрямую к выходнику.
Но скорее всего делаю это не правильно.

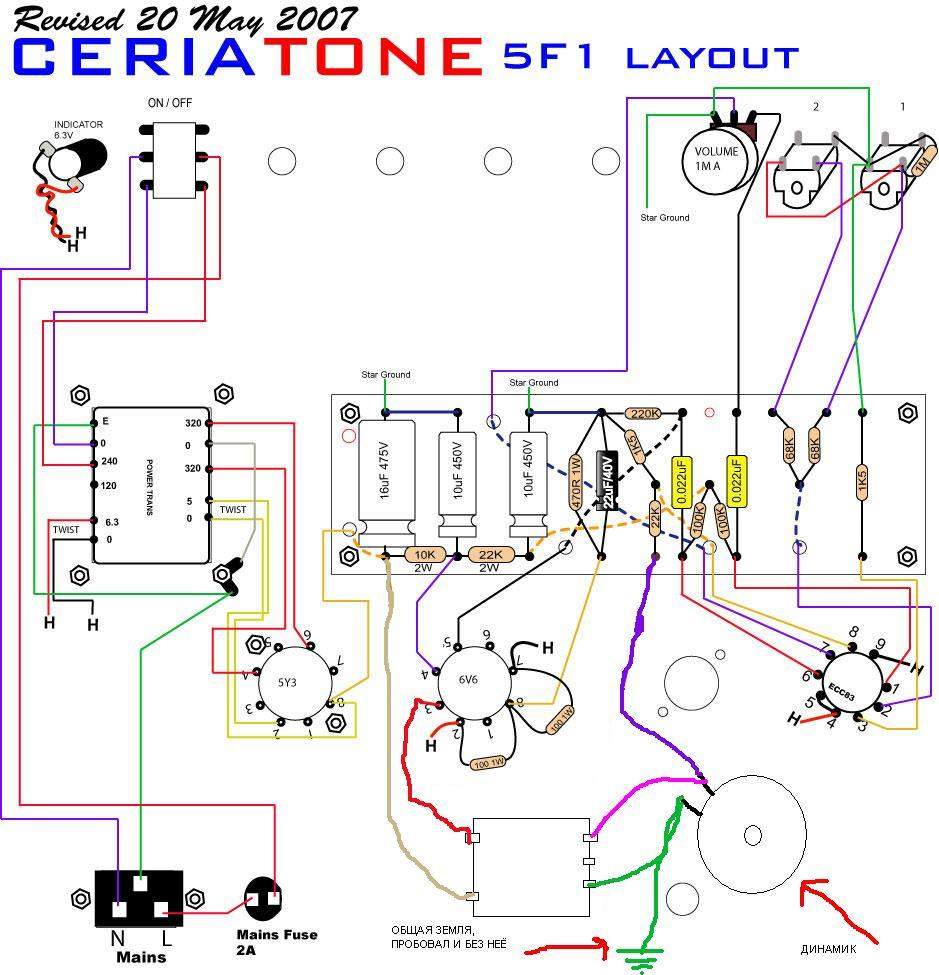

Схема 5ф1. На первую обмотку я кинул провод от схемы и от третьей ноги 6п6с, в этом я полностью уверен, а вот со второй обмоткой беда
Итак, первый вывод со второй обмотки (это ведь земля?) я соединил с одним из выводов на динамике (я так понял без разницы с каким), туда же кинул землю с корпуса (по лейке с guitar-gear нужно соединить не с общей землей, а с потенциометром, но я думаю что это скорее причина треска динамика, чем причина отсутствия сигнала)
На данный момент мы имеем два провода на одном конце динамика, один с шасси, второй с первого вывода выходника.
Далее я подсоединил третий вывод с выходника (пробовал и второй, всё равно не работает) и провод со схемы (тот который идёт от резистора на 22к) на втором конце динамика.
Из тех вариантов подключения динамика к усилку, которые я пробовал, этот показался мне наиболее логичным. Пробовал ещё много способов, но звука либо совсем нет, либо шумит какая то лампа.
Из всего вышесказанного остаётся только два варианта. Либо я тупой, либо что то из деталей не работает. Ах да, есть ещё третий. Из-за того что я тупой, какая то из деталей не работает
Пока что у меня нет на руках нормального выходника, а съездить в будние дни на радиорынок не будет возможности. Хотя этот весьма сомнителен, не факт что он не рабочий. Я взял его из телерадиолы беларусь примерно 67 года выпуска, но раз хоть какой то шум есть, значит должен работать....наверное
В общем предлагайте любые варианты, буду очень рад вашим предложениям
