Форум гитаристов

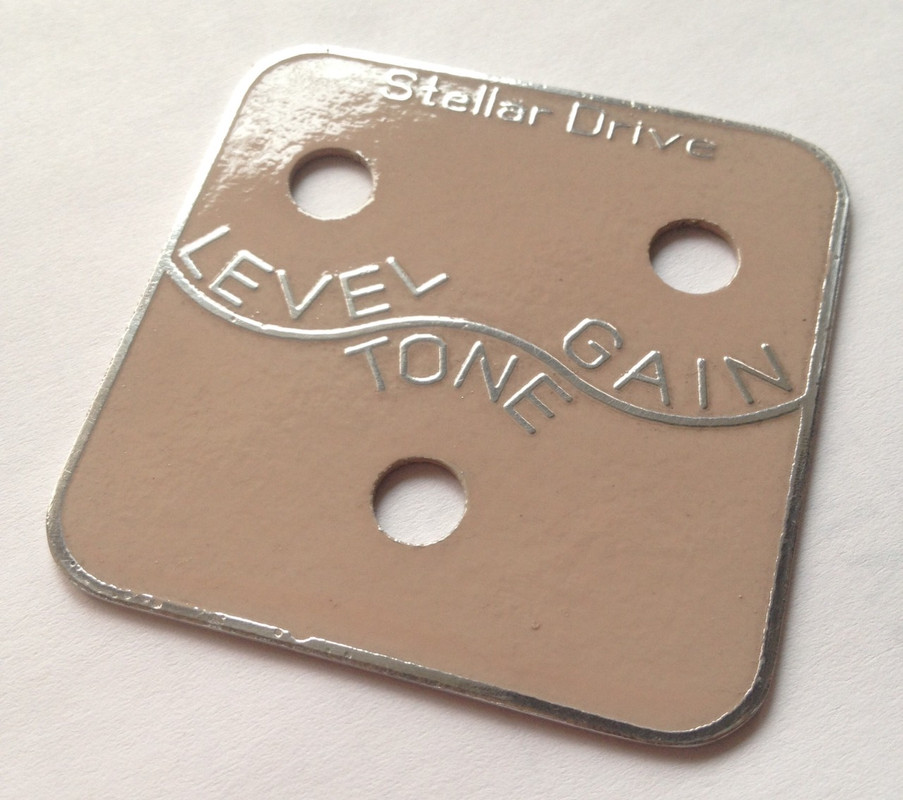

Опять же, Спринт Лейаут, ЛУТ, и травление хлорным железом. Затем покраска, снятие краски с надписей и покрытие прозрачным лаком.

Подтравы это да, проблема. Травлю и так " под тщательным присмотром", по-другому никак. Реакция с хлорным железом очень бурная, нагревается так, что в руках не удержишь. Наношу зубной щеткой раствор ХЖ, жду несколько секунд, и гашу реакцию, погружая деталь в воду. Так повторяю пару десятков раз. Но увидеть сразу протравы проблематично - деталь от продуктов травления чернеет, что не позволяет полностью визуально контролировать процесс. Но, думаю, еще проблема кроется в самой технологии ЛУТа - тонер на алюминиевую пластину ложится недостаточно прочно, даже после тщательной обработки абразивами и обезжиривания. А при процессе травления выделяется много тепла, что тоже не лучшим образом сказывается на состоянии тонерной маски и на конечном результате. Так что тут все интуитивно получается. Ну подтравы довольно мелкие, так что я не особо огорчаюсь. Когда все в сборе, и корпус покрашен, это выглядит просто как легкие следы пользования, не более.

Medvedeff8, возможно, нужно применить другой раствор, менее агрессивный, или концентрацию ХЖ уменьшить, чтобы более деликатно процесс проходил.

AntonVIP, да, согласен. Только алюминиевые пластины я использую какие попало (какие найду), а разные сорта металла по-разному реагируют с раствором. Поэтому, сложно угадать, все экспериментальным путем.

Ясно. Всё равно хорошо смотрится.

Но, думаю, еще проблема кроется в самой технологии ЛУТа - тонер на алюминиевую пластину ложится недостаточно прочно, даже после тщательной обработки абразивами и обезжиривания.

Попробуй перед лутом саму пластину чуть-чуть протравить в старом или слабом растворе ХЖ - может лучше ложиться будет тонер.

Спасибо, попробую!

Ну тут весь секрет именно в глубокой рельефной протравке, чтобы буквы значительно выступали над поверхностью. После протравки шильдик очищается от продуктов травления (щетка, чистящее средство, сода, что есть под рукой). Затем полировка на войлочной насадке с пастой ГОИ. Стараться полировать именно буквы. Чтобы фоновая поверхность оставалась шершавой, так краска будет лучше держаться. Красим. Даем подсохнуть на воздухе при комнатной температуре, минут 45. Так чтоб краска высохла, но была еще немного эластичной. Берем тряпочку, смоченную керосином, кладем ее на идеально ровную поверхность (стекло), кладем шильдик лицевой стороной на тряпочку, и елозим шильдиком по тряпке, пока краска с букв не вытрется. Большие усилия не прилагать, можно испортить. Керосин тут выступает не в роли растворителя, ведь краска-то нитро. Просто с керосином на поверхности краски не остаются следы от тряпки и ворсинки. После того как буквы "проявятся", промыть под теплой водой с мылом, и хорошо высушить. После сушки нанести лак.
