Re: Схема несложного качественного аттенюатора
« Ответ #15 : Мая 25, 2011, 11:05:32 »
Цитата: tiretrak от Мая 25, 2011, 10:41:06
а есть что нить похожее на 100 ватт?

Похожее на что? На аттенюатор? Конечно есть.

Оффлайн tiretrak

  • Эксперт
  • *****
  • Сообщений: 1368
Re: Схема несложного качественного аттенюат
« Ответ #16 : Мая 25, 2011, 15:01:22 »
Цитата: runing от Мая 25, 2011, 11:05:32
Похожее на что? На аттенюатор? Конечно есть.
в смысле аттенюатор известный но на 100ватт)
схемку бы)

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Схема несложного качественного аттенюат
« Ответ #17 : Мая 25, 2011, 16:48:29 »
Цитата: tiretrak от Мая 25, 2011, 15:01:22
в смысле аттенюатор известный но на 100ватт) схемку бы)

Так а чем тебя эта схема не устраивает? Пересчитай мощность резисторов под свои 100ватт и пользуйся  ???

Оффлайн Log_out

  • Эксперт
  • *****
  • Сообщений: 1162
Re: Схема несложного качественного аттенюат
« Ответ #18 : Января 25, 2013, 13:24:39 »
Есть желание собрать аттеньюатор Air Brake. Вопрос такой: Какую мощность на входе он способен переварить, чтобы не перегреться и не сгореть? По лейке в нем установлены 100-ваттные проволочные резисторы и 50-ваттный проволчный потенциометр.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Схема несложного качественного аттенюат
« Ответ #19 : Января 25, 2013, 13:31:12 »
До 50-ватт. Больше вряд ли.

Оффлайн Log_out

  • Эксперт
  • *****
  • Сообщений: 1162
Re: Схема несложного качественного аттенюат
« Ответ #20 : Января 25, 2013, 13:56:30 »
понятно, спасибо.

... и добавил:

порылся по буржуйским сайтам, где продают Air Brake,  посмотрел картинки
http://www.proguitar.eu/ProGuitar.eu/Power_Attenuators.html#4
Они считают, что Air Brake 100-ваттный, а если взять резисторы 50-ваттные, то он будет 45-ваттный :)
Ну и цены там у них :o , если делать самому, думаю, в 500 руб. можно уложиться.
« Последнее редактирование: Января 25, 2013, 17:44:55 от Log_out »

Оффлайн oxigen

  • Эксперт
  • *****
  • Сообщений: 1407
  • Если нельзя, но очень хочется, то можно
Re: Схема несложного качественного аттенюат
« Ответ #21 : Января 26, 2013, 02:18:27 »
Log_out, Можешь собрать только часть схемы с переменником. Будет и просто и достаточно.

Оффлайн Log_out

  • Эксперт
  • *****
  • Сообщений: 1162
Re: Схема несложного качественного аттенюат
« Ответ #22 : Января 26, 2013, 05:08:05 »
ну да. А кто скажет для чего в схеме Air Brake включен конденсатор 0,1 мкФ параллельно  потенциометру? 889419-0
« Последнее редактирование: Января 26, 2013, 05:39:10 от Log_out »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Схема несложного качественного аттенюат
« Ответ #23 : Января 26, 2013, 10:31:30 »
Цитата: Log_out от Января 26, 2013, 05:08:05
А кто скажет для чего в схеме Air Brake включен конденсатор 0,1 мкФ параллельно  потенциометру?

Тонкомпенсация.

Оффлайн Log_out

  • Эксперт
  • *****
  • Сообщений: 1162
Re: Схема несложного качественного аттенюат
« Ответ #24 : Февраля 16, 2013, 10:13:48 »
сделал себе Air Brake. Вместо постоянного регулируемого резистора типа ПЭВР и галетника поставил потенциометр С5-30-1  50-ваттный на 22 Ома. Так что рулится любая степень аттеньюации. Не от большого ума, конечно, просто не было в магазинах ПЭВР нужного номинала.

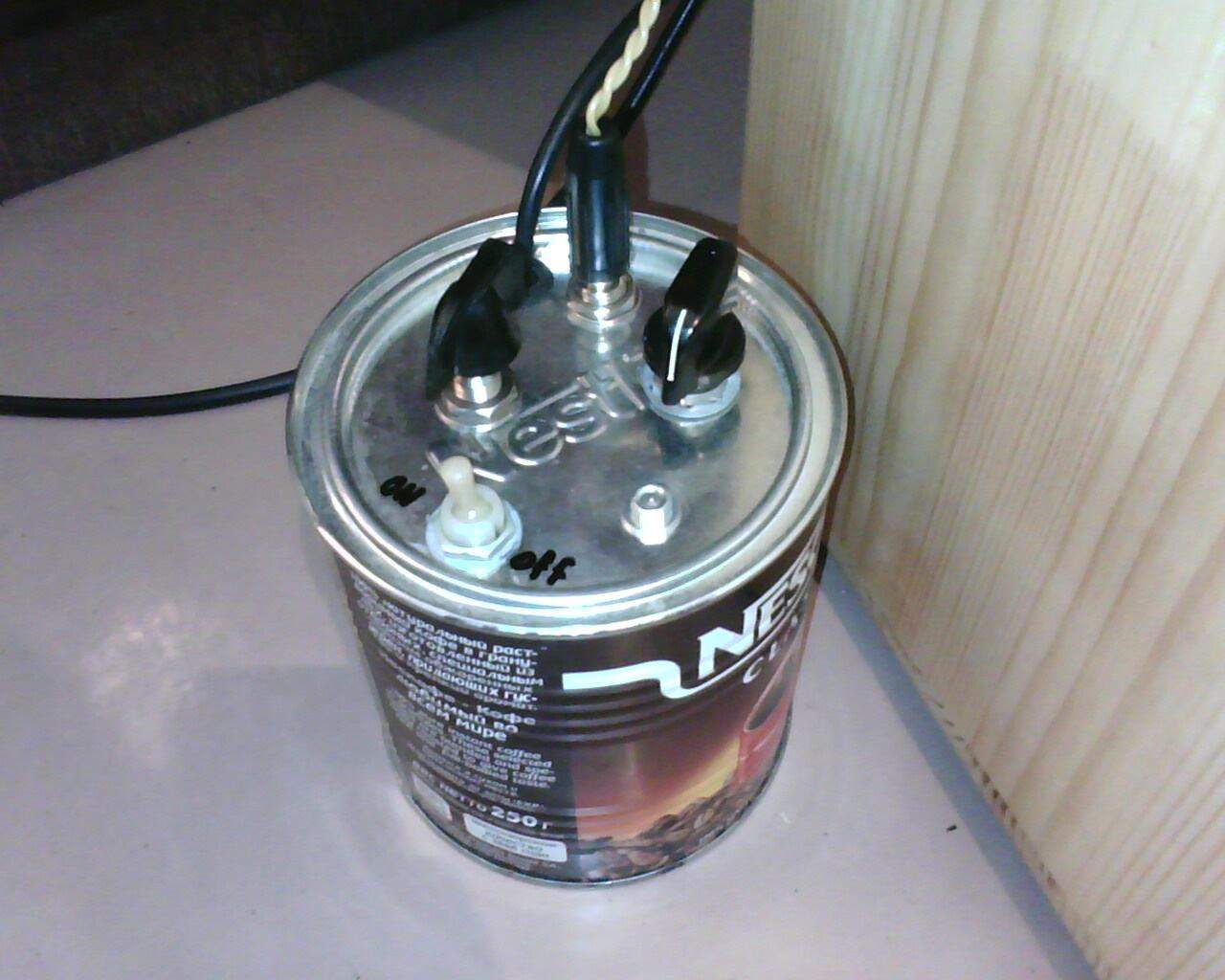

Использовал постоянный резистор ПЭВ 24 Ома 50 Ватт и переменный ППБ-25 Ватт 150 Ом. Получился хороший аттеньюатор занедорого :) :)  Вот:896403-0
« Последнее редактирование: Февраля 16, 2013, 10:30:29 от Log_out »

Оффлайн Mepk

  • Эксперт
  • *****
  • Сообщений: 1855
  • Еще один соберу - и всё...
    • Мой блог
Re: Схема несложного качественного аттенюат
« Ответ #25 : Февраля 16, 2013, 11:30:27 »
Брутально  :lupa: :rofl:

Оффлайн Log_out

  • Эксперт
  • *****
  • Сообщений: 1162
Re: Схема несложного качественного аттенюат
« Ответ #26 : Февраля 16, 2013, 11:35:53 »
А то :)  В лучших традициях ГП  :D :D

Оффлайн Inchart

  • Эксперт
  • *****
  • Сообщений: 1910
  • Один
Re: Схема несложного качественного аттенюат
« Ответ #27 : Февраля 16, 2013, 11:37:45 »

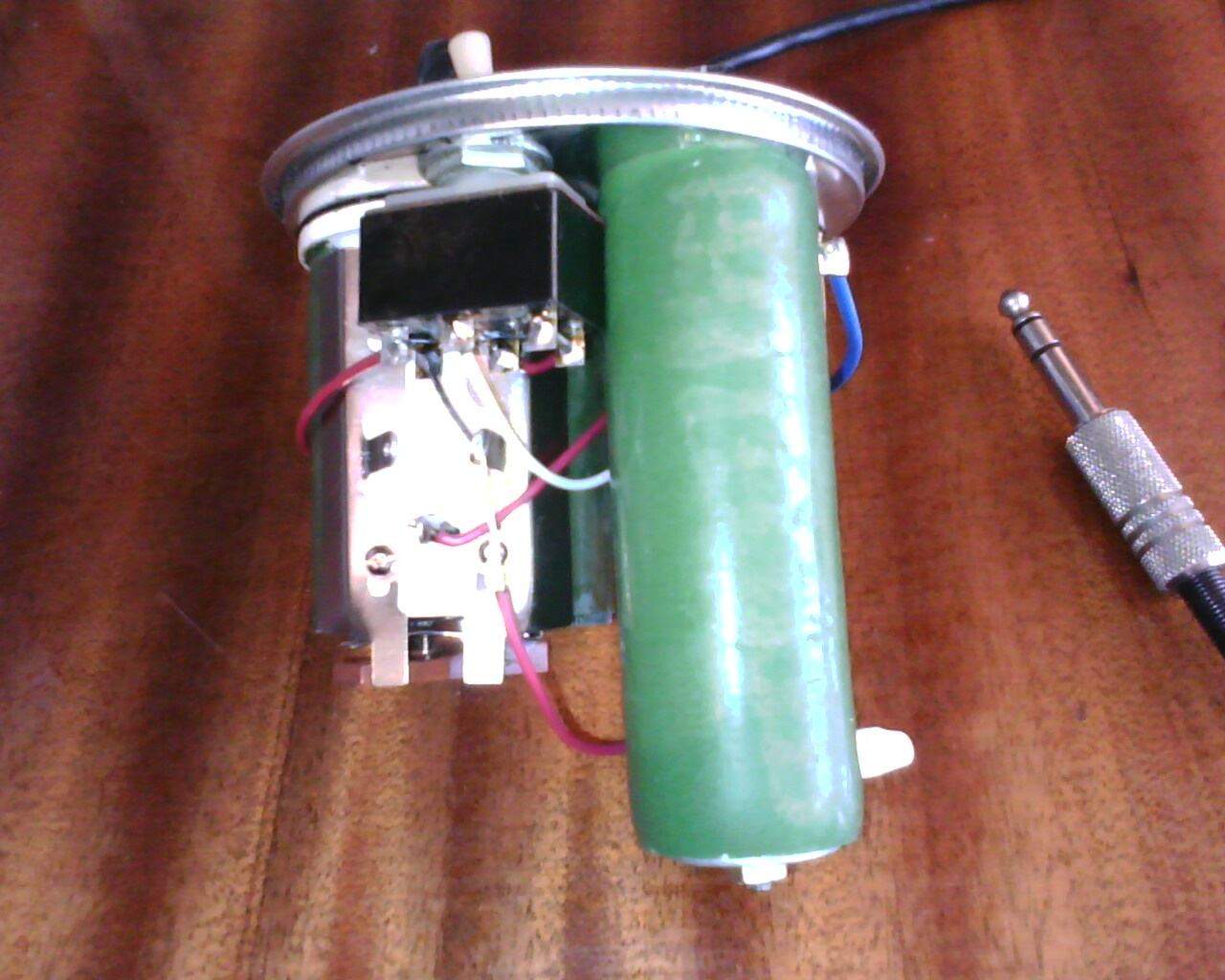

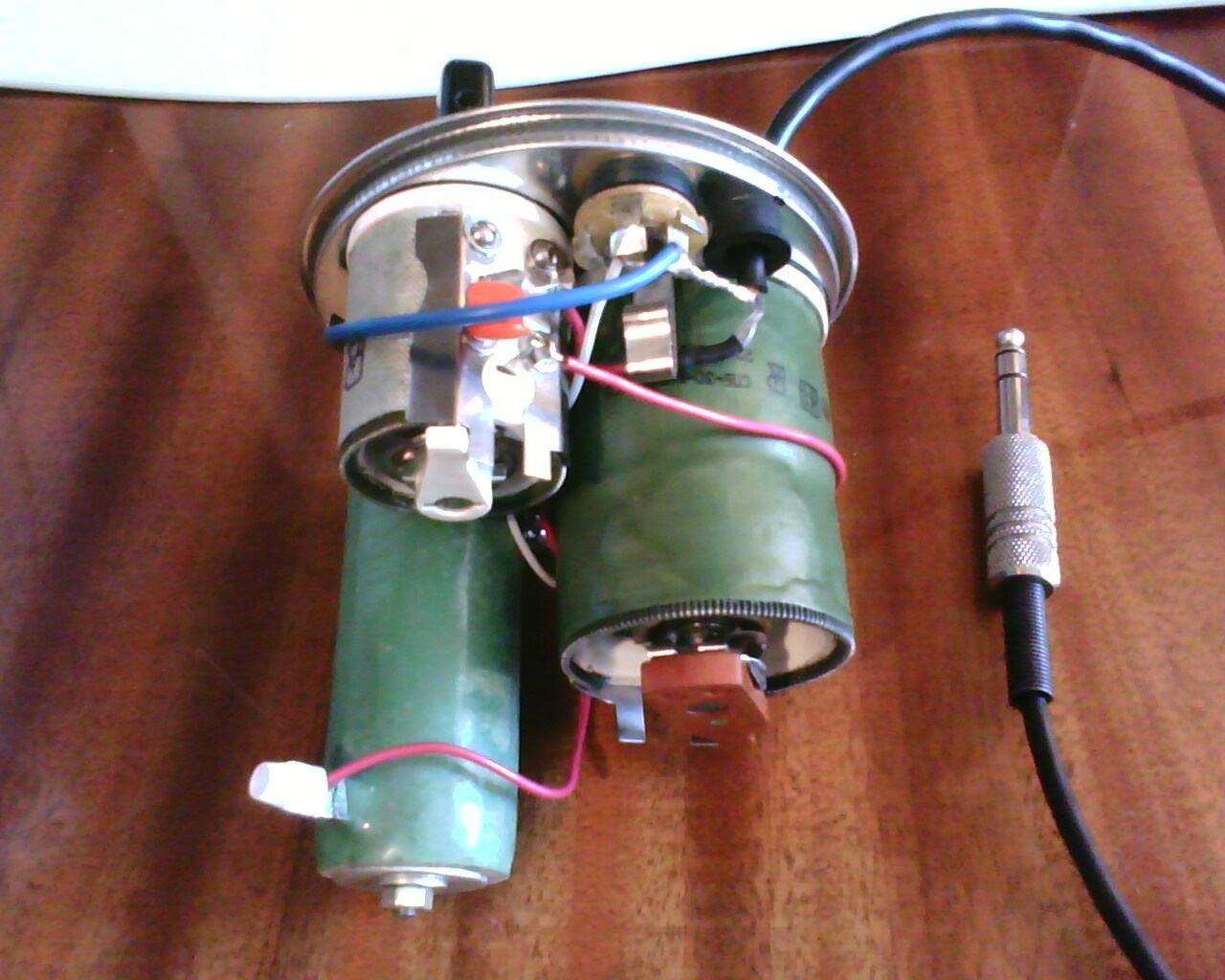

Причём внутри брутальнее, чем снаружи :D

Оффлайн Log_out

  • Эксперт
  • *****
  • Сообщений: 1162
Re: Схема несложного качественного аттенюат
« Ответ #28 : Февраля 16, 2013, 16:36:28 »
Цитата: Inchart от Февраля 16, 2013, 11:37:45
Причём внутри брутальнее, чем снаружи :D
одна зелёная колбаса чего стоит :D :D :D

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Схема несложного качественного аттенюат
« Ответ #29 : Сентября 03, 2013, 06:05:37 »
интересно, а в мафлер можно тонкомпенсацию впихнуть? :hmmm: http://www.yerasov.ru/PDF/muffler30.pdf
