Re: Схема Cornford Harlequin
« Ответ #1005 : Марта 13, 2013, 23:56:25 »
Посмотрел фото от Shrila, не пойму - похоже С14 не 4700, а 1000? Вольно же они обращаются с комплектацией...



Shrila, можно ещё одну фотку - номиналы керамдисков посмотреть?


Оффлайн Shrila

  • Опытный
  • ****
  • Сообщений: 589
  • हरे कृष्ण
Re: Схема Cornford Harlequin
« Ответ #1006 : Марта 13, 2013, 23:59:12 »
alkuz,  Фотки я сделаю конечно. Эскиз с размерами вворде нарисую на выходных.

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Схема Cornford Harlequin
« Ответ #1007 : Марта 13, 2013, 23:59:33 »
Цитата: Алексей Ф от Марта 13, 2013, 23:56:25
Посмотрел фото от Shrila, не пойму - похоже С14 не 4700, а 1000? Вольно же они обращаются с комплектацией...



Shrila, можно ещё одну фотку - номиналы керамдисков посмотреть?

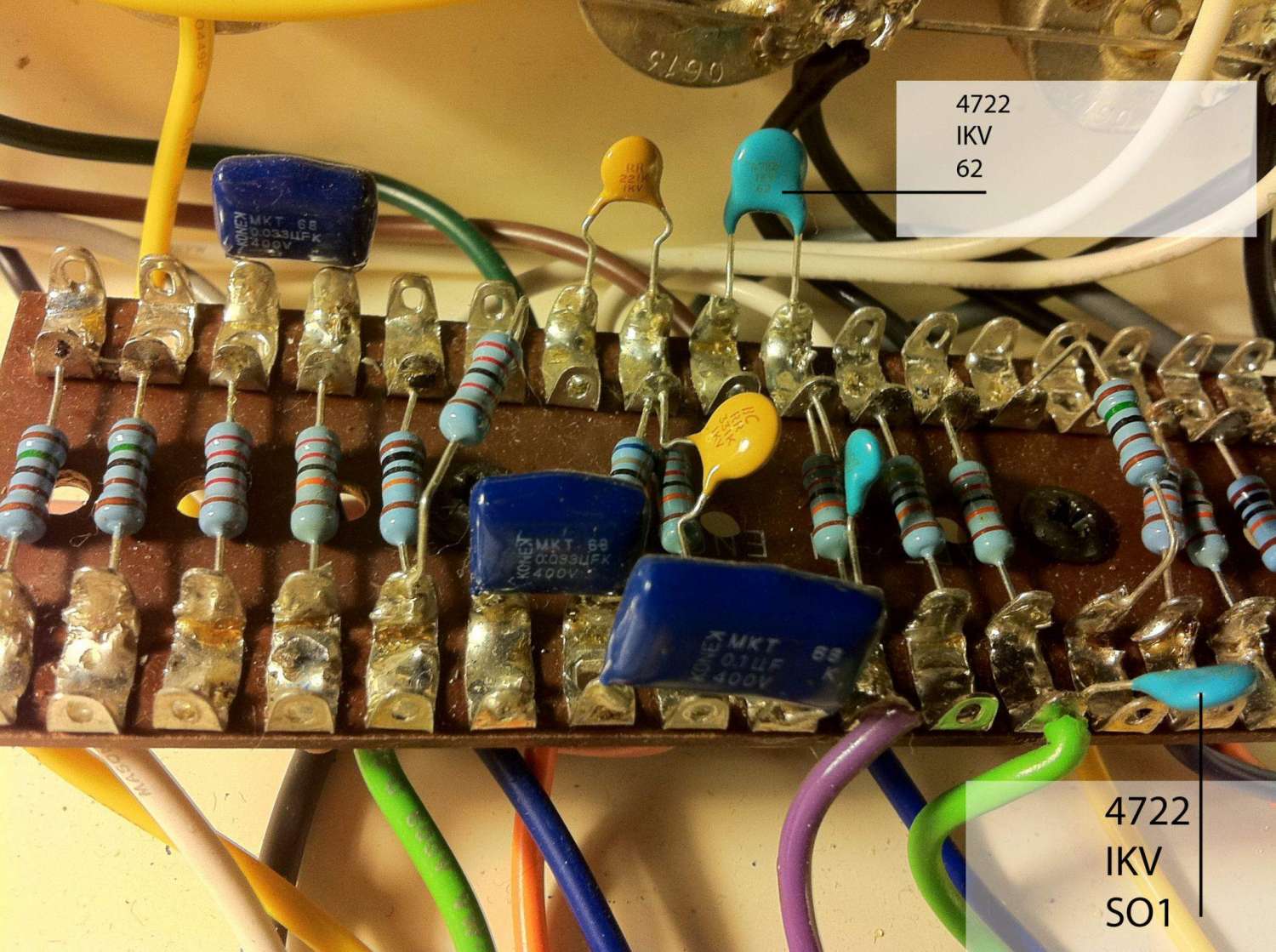

 Не принципиально, это ж ревер... в другом экземпляре 472 к  т.е. 4700 р.

фото в подтверждение. А вообще корнфорд люит игратся с номиналами, так что не бойтесь применять разные.
« Последнее редактирование: Марта 14, 2013, 00:01:38 от Demonoid »

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2123
  • GuitarPlayer.Ru fan!
Re: Схема Cornford Harlequin
« Ответ #1008 : Марта 14, 2013, 00:01:36 »
Цитата: Demonoid от Марта 13, 2013, 23:38:58
Можно но надо знать коэфициент трансформации, как я понимаю... Калибр провода нужно знать, сечение железа, толщину набора , и т.п.

 Вот на счет первички это интересно, либо транс действительно под двухтакт либо под ультралинейный режим...

По диаметру провода, сечению железа и Ra можно кол-во витков прикинуть. Очень даже интересно.

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Схема Cornford Harlequin
« Ответ #1009 : Марта 14, 2013, 00:03:47 »
Цитата: Алексей Ф от Марта 14, 2013, 00:01:36
По диаметру провода, сечению железа и Ra можно кол-во витков прикинуть. Очень даже интересно.

 Да надо почитать теорию... наверняка это не так сложно.

 Выходник кстати свиду на ТВ-3Ш смахивает по габаритам  :).
« Последнее редактирование: Марта 14, 2013, 00:05:27 от Demonoid »

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2123
  • GuitarPlayer.Ru fan!
Re: Схема Cornford Harlequin
« Ответ #1010 : Марта 14, 2013, 00:05:24 »
Может под разные пружинки - разные номиналы ставят? Под Руби 1000, под Акутроникс 4700?

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Схема Cornford Harlequin
« Ответ #1011 : Марта 14, 2013, 00:06:27 »
Цитата: Алексей Ф от Марта 14, 2013, 00:05:24
Может под разные пружинки - разные номиналы ставят? Под Руби 1000, под Акутроникс 4700?


 Ну вот кстати 4700 р, там да акутроникс. Мне кажется это не оказывает настолько сильного влияния на звук...

Оффлайн Shrila

  • Опытный
  • ****
  • Сообщений: 589
  • हरे कृष्ण
Re: Схема Cornford Harlequin
« Ответ #1012 : Марта 14, 2013, 00:06:33 »
Алексей Ф,  Вверху, слева направо 221, 102. По центру 331. Внизу 4722.

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2123
  • GuitarPlayer.Ru fan!
Re: Схема Cornford Harlequin
« Ответ #1013 : Марта 14, 2013, 00:09:26 »
Там ещё один по центру д.б., поверх резистора, 102?

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Схема Cornford Harlequin
« Ответ #1014 : Марта 14, 2013, 00:13:01 »
Цитата: Алексей Ф от Марта 14, 2013, 00:09:26
Там ещё один по центру д.б., поверх резистора, 102?

 не, все верно 330 пик шунтирующий, 1000 пик там где Вы и думали ))) Вместо 4700 пик

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2123
  • GuitarPlayer.Ru fan!
Re: Схема Cornford Harlequin
« Ответ #1015 : Марта 14, 2013, 00:17:01 »
Я про другой, про этот шунт на ревербератор:



Похоже в этом экземпляре его вовсе нет?


« Последнее редактирование: Марта 14, 2013, 00:19:07 от Алексей Ф »

Оффлайн Shrila

  • Опытный
  • ****
  • Сообщений: 589
  • हरे कृष्ण
Re: Схема Cornford Harlequin
« Ответ #1016 : Марта 14, 2013, 00:20:46 »
Цитата: Алексей Ф от Марта 14, 2013, 00:17:01
Я про другой, про этот шунт на ревербератор:



Похоже в этом экземпляре его вовсе нет?



В моем варианте его нет.

Demonoid,  Посмотрел схему аццкой кошки, петля там по взрослому сделана. А в Каррере сжульничали  ;D

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2123
  • GuitarPlayer.Ru fan!
Re: Схема Cornford Harlequin
« Ответ #1017 : Марта 14, 2013, 00:23:05 »
Цитата: Shrila от Марта 14, 2013, 00:20:46
В моем варианте его нет.
Demonoid,  Посмотрел схему аццкой кошки, петля там по взрослому сделана. А в Каррере сжульничали  ;D

О как! Таки модификация под конкретный танк вырисовывается!

Shrila, спасибо! Просто Человечище!
« Последнее редактирование: Марта 14, 2013, 00:24:54 от Алексей Ф »

Оффлайн Crash85

  • Частый посетитель
  • **
  • Сообщений: 218
Re: Схема Cornford Harlequin
« Ответ #1018 : Марта 14, 2013, 00:29:13 »
Цитата: Алексей Ф от Марта 14, 2013, 00:23:05
О как! Таки модификация под конкретный танк вырисовывается!
Вот ведь знаю поговорку, поспешишь - людей насмешишь...И все-равно бегу вперед паровоза...
Комплектуха полностью из банзая оплачена (все номиналы резюков, кондеров брал с изначальной лейки Алексея), в посылке танк, который описывался в теме Shrilой ...с поцами уже накосячил, отправил письмо в суппорт - надеюсь поменяют номиналы, там цены вроде одни и те-же...

Оффлайн Shrila

  • Опытный
  • ****
  • Сообщений: 589
  • हरे कृष्ण
Re: Схема Cornford Harlequin
« Ответ #1019 : Марта 14, 2013, 00:31:46 »
Алексей Ф, Я вот думаю они их вовремя отладки подбирают, если возбуждается, ставят, нет, забивают  ;)
