Re: Схема Cornford Harlequin
« Ответ #1575 : Сентября 07, 2013, 17:14:30 »
в лейке Харрикейна нарисованы конденсаторы параллельные диодам моста по 200 пФ. Какой в них смысл? Обычно для фильтрации высокочастотных помех от переключения диодов ставят 10-100 нФ.

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Схема Cornford Harlequin
« Ответ #1576 : Сентября 07, 2013, 17:54:47 »
Цитата: Log_out от Сентября 07, 2013, 17:14:30
в лейке Харрикейна нарисованы конденсаторы параллельные диодам моста по 200 пФ. Какой в них смысл? Обычно для фильтрации высокочастотных помех от переключения диодов ставят 10-100 нФ.

 Там номиналы я не ставил, это по умолчанию на элементе столько стояло. А так да, 10-100 нФ

Оффлайн Log_out

  • Эксперт
  • *****
  • Сообщений: 1162
Re: Схема Cornford Harlequin
« Ответ #1577 : Сентября 07, 2013, 18:28:10 »
значит, скорее всего синяя высоковольтная керамика 10 нФ. Не знаю, выпускаются ли сейчас бОльшие номиналы, ни разу не видел.

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Схема Cornford Harlequin
« Ответ #1578 : Сентября 07, 2013, 18:32:22 »
Цитата: Log_out от Сентября 07, 2013, 18:28:10
значит, скорее всего синяя высоковольтная керамика 10 нФ. Не знаю, выпускаются ли сейчас бОльшие номиналы, ни разу не видел.

 Я покупал, есть на 2кВ синяя китайская 10 нан, и 22 нана

Оффлайн Log_out

  • Эксперт
  • *****
  • Сообщений: 1162
Re: Схема Cornford Harlequin
« Ответ #1579 : Сентября 07, 2013, 18:51:52 »
производителя не помнишь?

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Схема Cornford Harlequin
« Ответ #1580 : Сентября 07, 2013, 18:58:30 »
Цитата: Log_out от Сентября 07, 2013, 18:51:52
производителя не помнишь?

http://www.e-voron.dp.ua/catalog/004969

Брал тут, хрен его знает что за прозводитель, наверное самый ширпотребный китай.

... и добавил:

Мне кажется что можно и пленку использовать, на тот же номинал, высоковольтную,  проблем никаких
« Последнее редактирование: Сентября 07, 2013, 19:00:07 от Demonoid »

Оффлайн Log_out

  • Эксперт
  • *****
  • Сообщений: 1162
Re: Схема Cornford Harlequin
« Ответ #1581 : Сентября 07, 2013, 19:02:43 »
можно вобще их не ставить, особой пользы всё равно нет

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Схема Cornford Harlequin
« Ответ #1582 : Сентября 07, 2013, 19:10:25 »
Цитата: Log_out от Сентября 07, 2013, 19:02:43
можно вобще их не ставить, особой пользы всё равно нет

тож вариант, просто в оригинале стояли, я и нарисовал. В принципе все равно даже производитель не всегда следует своим канонам

Оффлайн Log_out

  • Эксперт
  • *****
  • Сообщений: 1162
Re: Схема Cornford Harlequin
« Ответ #1583 : Сентября 08, 2013, 21:40:46 »

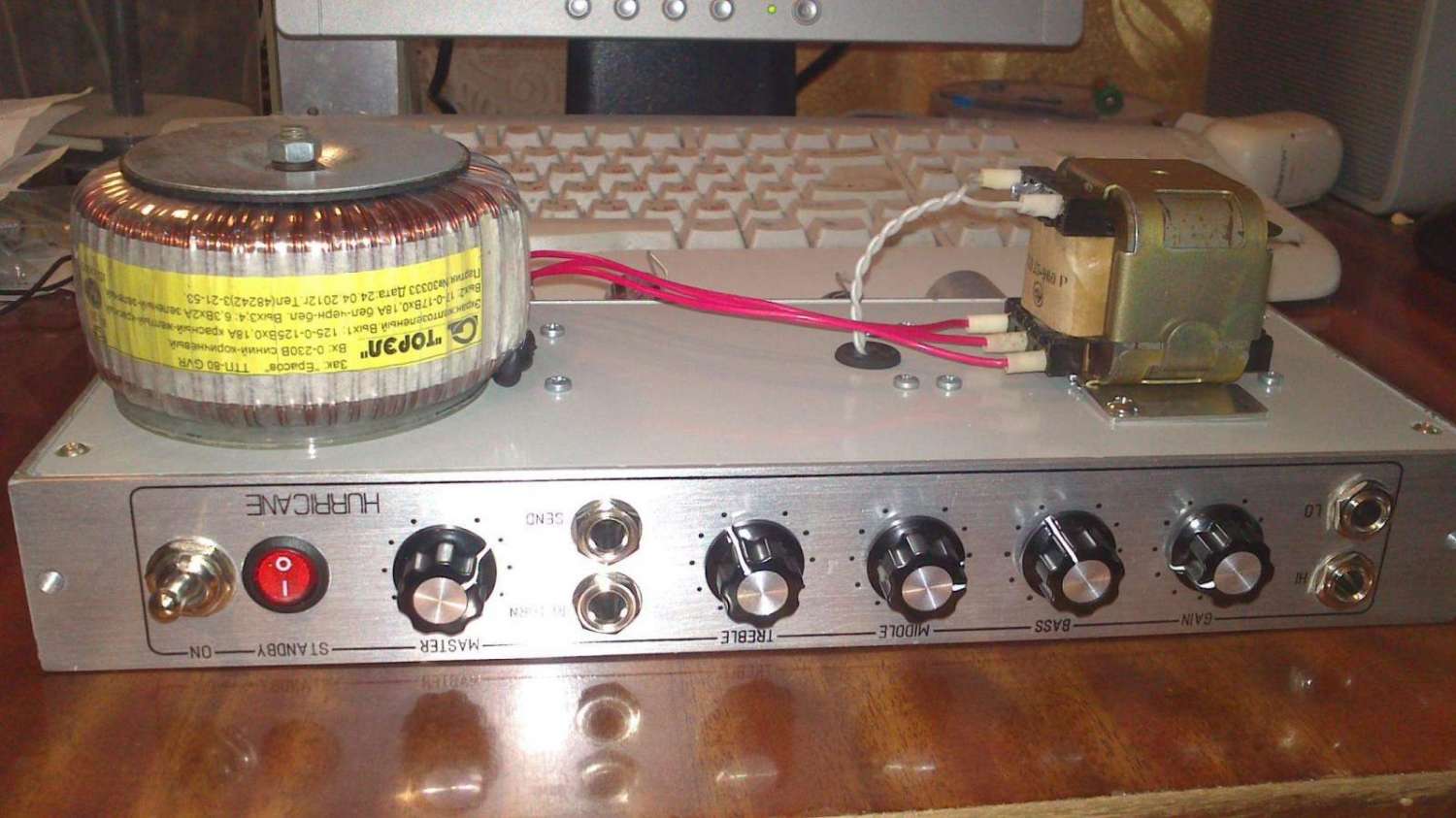

оформил морду, потратил неделю на освоение Фронтдизайнера и эксперименты с ЛУТом, но вроде получилось. Грубо ошкуренный алюминиевый сплав, надписи ЛУТом и сверху лак. Фото убогое, фотик в телефоне г-но и освещение плохое. В реальности смотрится хорошо, хотя есть погрешности. Будет возможность сделаю норм фотки.960619-0

Оффлайн Log_out

  • Эксперт
  • *****
  • Сообщений: 1162
Re: Схема Cornford Harlequin
« Ответ #1584 : Сентября 15, 2013, 16:17:33 »
в общем запустил, заработал сразу, фон появляется при большом гейне. Ещё особо не играл, но звук вроде радовает, похож на Арлекин. Орать начинает сразу, дома сильно не раскачаешь.962578-0

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2125
  • GuitarPlayer.Ru fan!
Re: Схема Cornford Harlequin
« Ответ #1585 : Сентября 15, 2013, 16:39:32 »
Ух! Силовик на большую перспективу :)
Аккуратно.
А шум - какого рода?

Оффлайн Log_out

  • Эксперт
  • *****
  • Сообщений: 1162
Re: Схема Cornford Harlequin
« Ответ #1586 : Сентября 15, 2013, 17:03:35 »
да нет, силовик - ерасовский ТТП-80GVR (в диаметре 92 мм), это просто шасси маленькое, кое-как туда всё впихнул. Фон 50 или 100 Гц, попробую длинные провода в преампе заменить на экранированные.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91833
  • Санкт-Петербург
    • AZG CUSTOM
Re: Схема Cornford Harlequin
« Ответ #1587 : Сентября 15, 2013, 17:46:45 »
Для начала попробуй силовик подальше от шасси... ТОР все же.

Оффлайн Log_out

  • Эксперт
  • *****
  • Сообщений: 1162
Re: Схема Cornford Harlequin
« Ответ #1588 : Сентября 15, 2013, 17:55:20 »
его только теперь с корнями выдирать :) По моим наблюдениям тор всё-таки фонит, он у меня раньше стоял в Фендере 5Е3, я его там заменил на ТАН-31, чтобы напряжения полностью соответствовали оригиналу. Фона при замене на ТАН стало поменьше.

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1198
  • Паяю не спеша для души.....
Re: Схема Cornford Harlequin
« Ответ #1589 : Сентября 15, 2013, 20:41:19 »
Как звучит с выходником от Ерасова.
