Вопрос о трансформаторах:

Чтой-то вы напутали с напряжением вторички. Или может схема не та. 295 вольт д.б.

nikitasatcik, есть мнение, что со сборкой усилителя тебе лучше обождать, пока не будет полного понимания вопроса.

... и добавил:

Алексей Ф, тут в теме есть фотка сетевого транса с подписанными выходными параметрами.

nikitasatcik, есть мнение, что со сборкой усилителя тебе лучше обождать, пока не будет полного понимания вопроса.

Ну мне ясно более-менее все кроме трансформаторов, судя по фоткам то трансформатор подсоединен к лампе (EL84) , а с другой стороны к динамику, но на фото не видно к какой ноге лампы он подключен, и на схеме тоже не обозначено.

295 в харикене

https://guitarplayer.ru/index.php?topic=86446.msg4552399#msg4552399 вот фото силовика арлекина, всё видно
https://guitarplayer.ru/index.php?topic=86446.msg5402990#msg5402990 тут на схеме его параметры даны, на выходе 240 вольт

ВСЕМ ПРИВЕТ!

после долгого затишья, начинаем работать)

Собираю усилитель по мотивам Харикейн, точней это почти реплика с отличием в том что оконечные лампы по задумке должны переключатся как в каррере, октал\новал.

 Дошла очередь собирать выпрямитель, не нашел под рукой у себя 1N4007 думаю  может попробовать супер-фасты FR207 кто что думает по этому поводу? Стоит ли...
 Завтра то я куплю 1N4007 но все таки... Даже немного интересно попробовать FR207, с ними насколько я понимаю напряжение может быть  повыше и это проблема поскольку оно там и так не шуточное, на аноде выходных ламп.

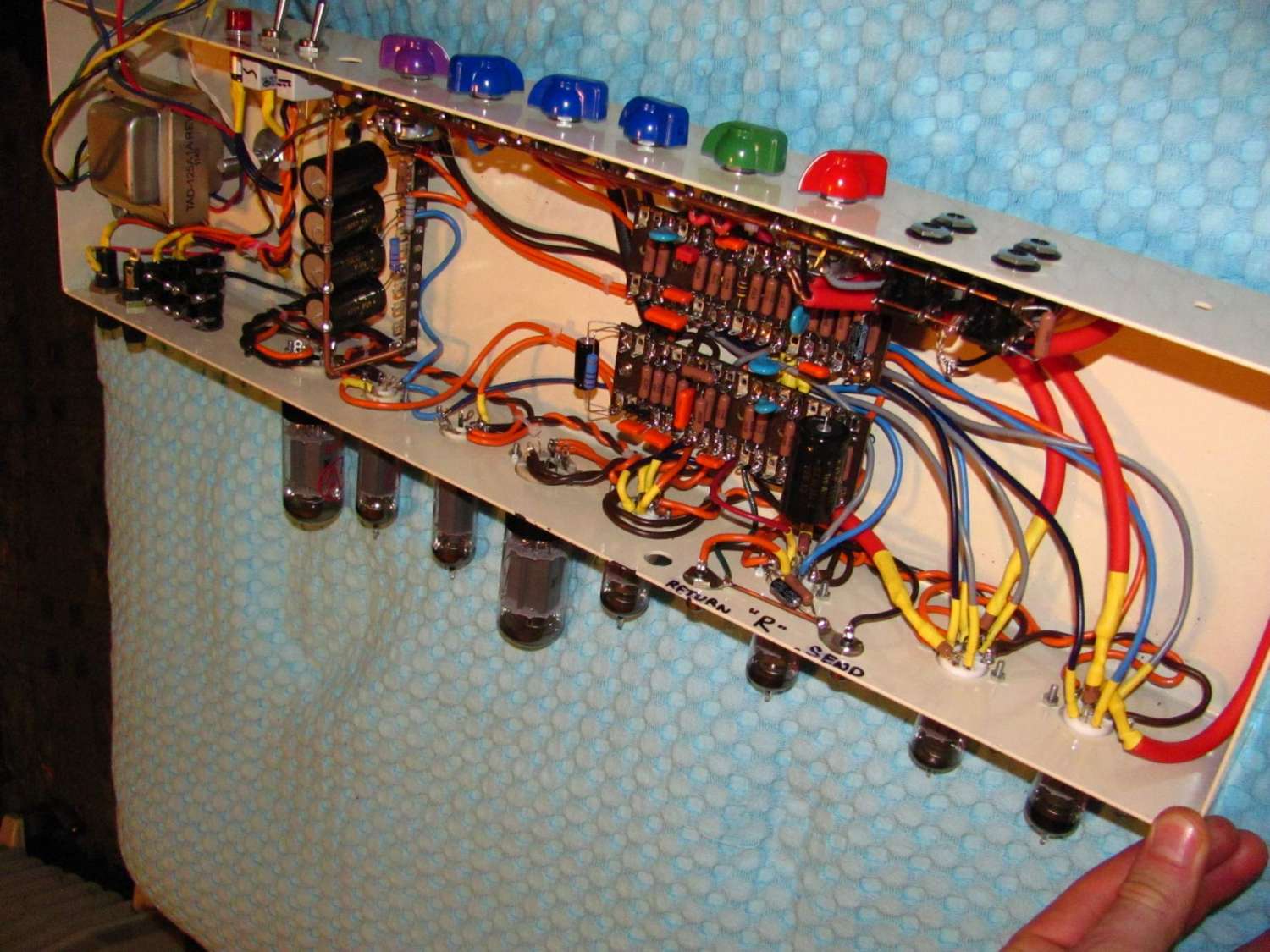

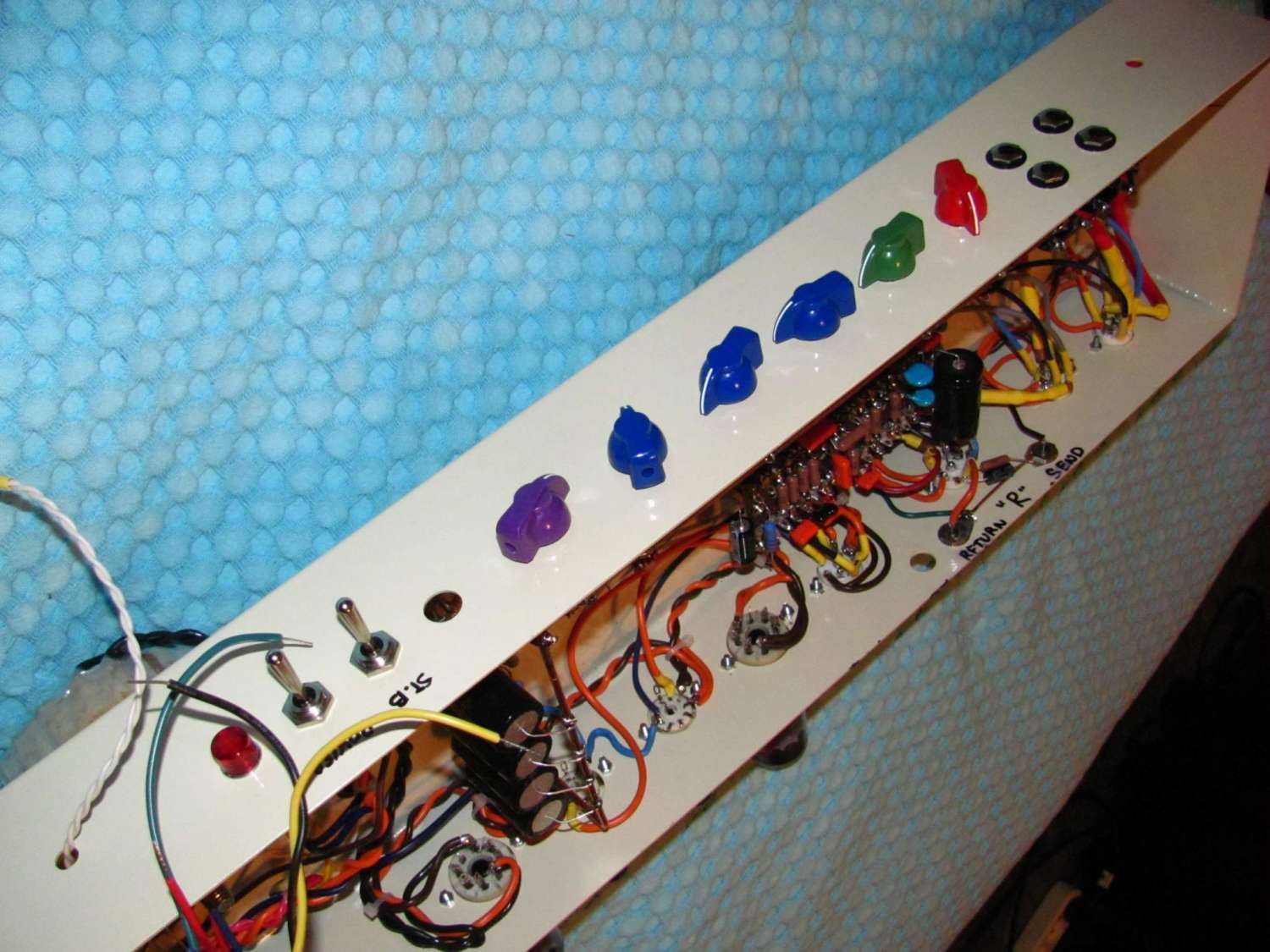

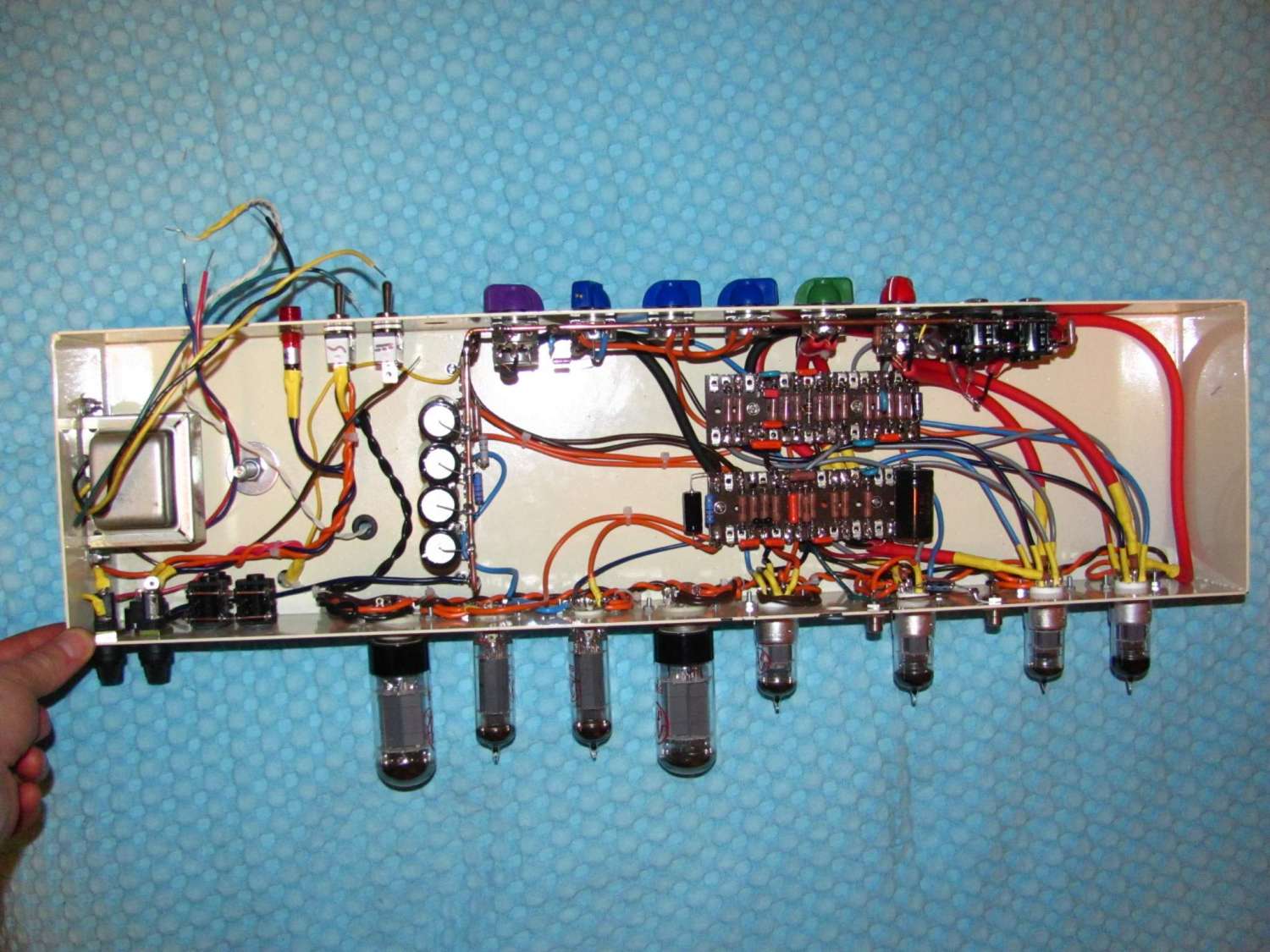

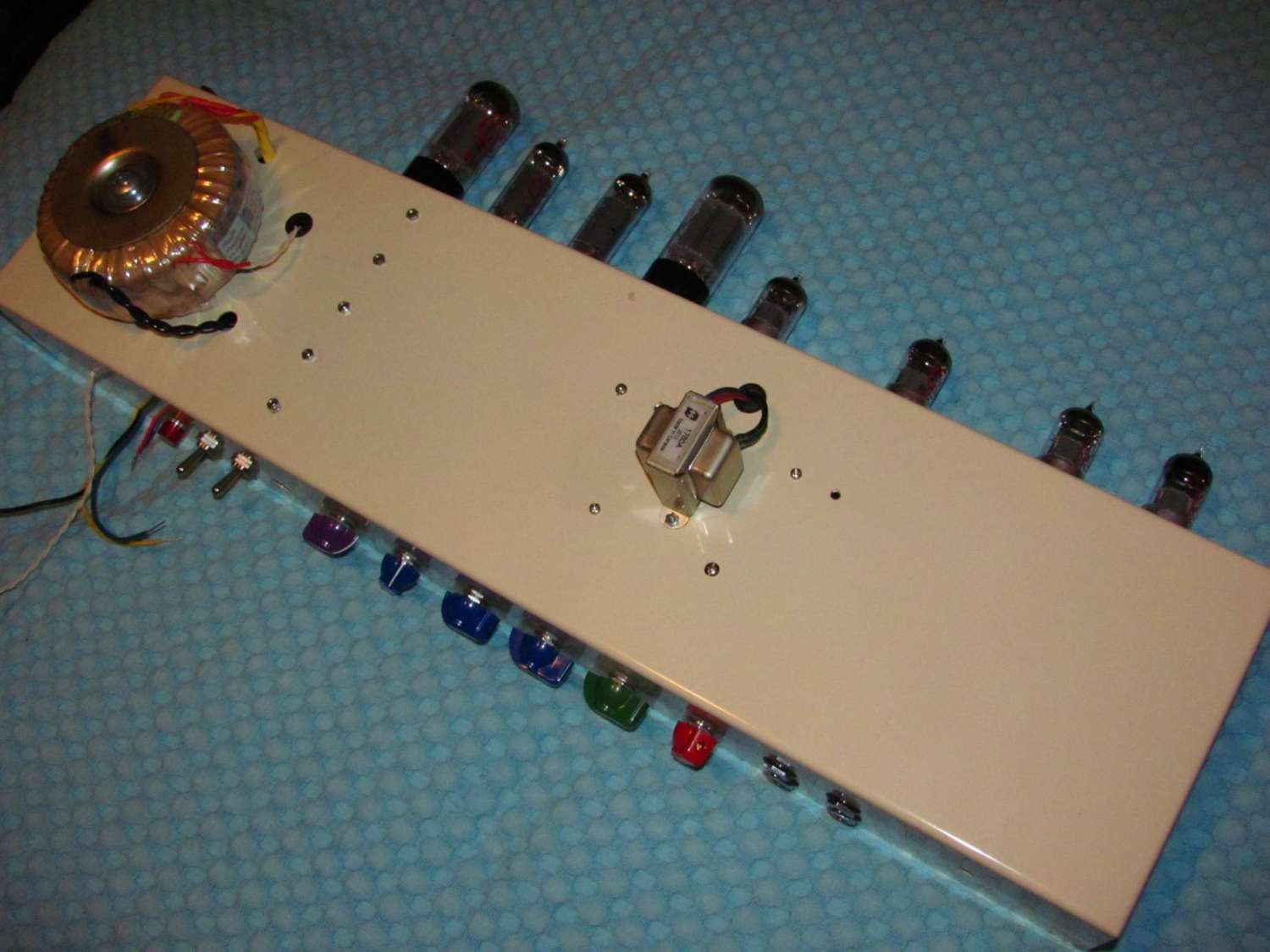

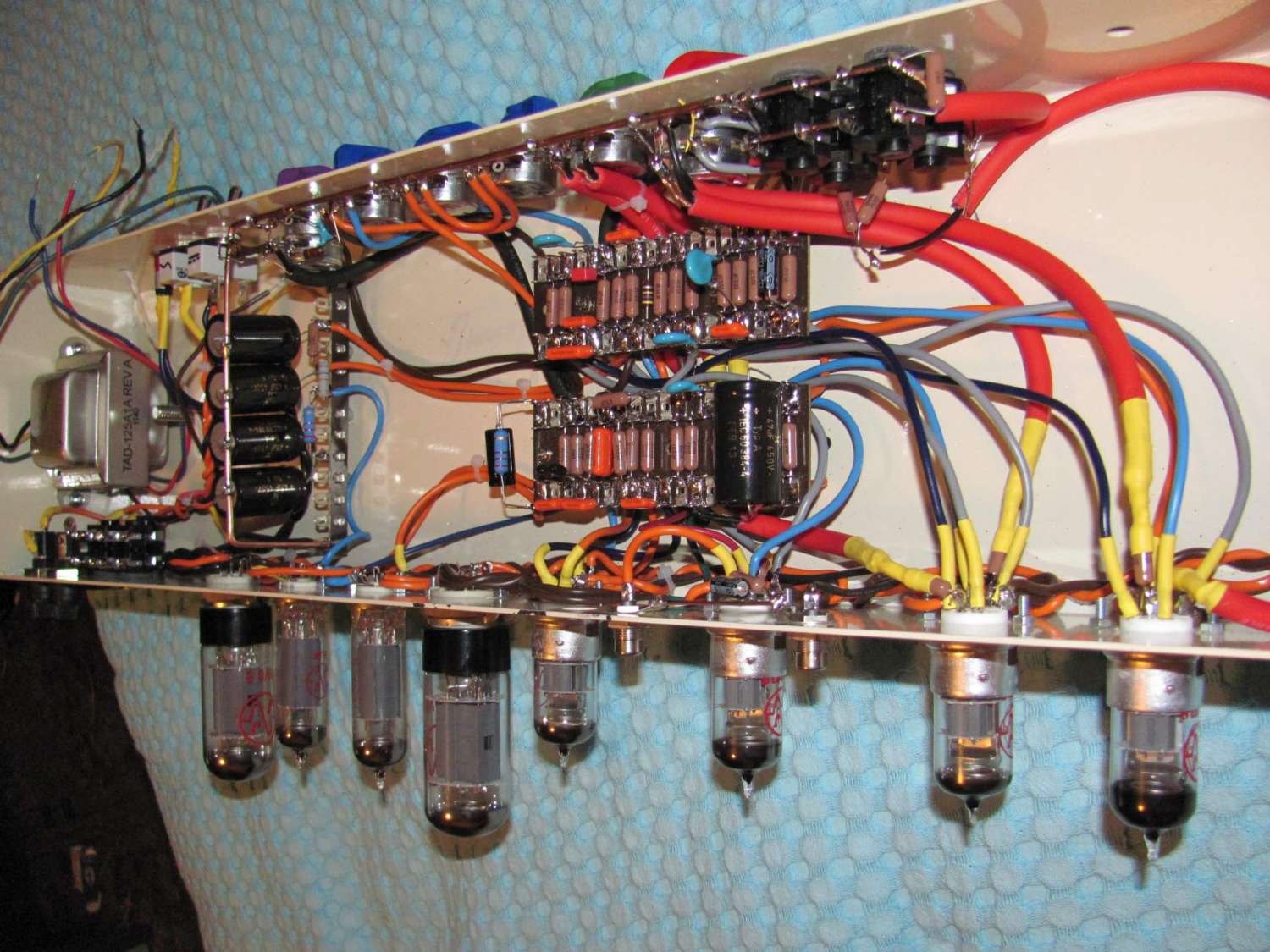

 фото усилка сейчас приложу)

Demonoid, С выходом на "работу"!
Приятно посмотреть и как всегда есть чему поучиться в монтаже. Хотя бы тому как ты накал вокруг ламп обводишь.
