Re: Схема Cornford Harlequin
« Ответ #2025 : Марта 15, 2014, 12:06:04 »

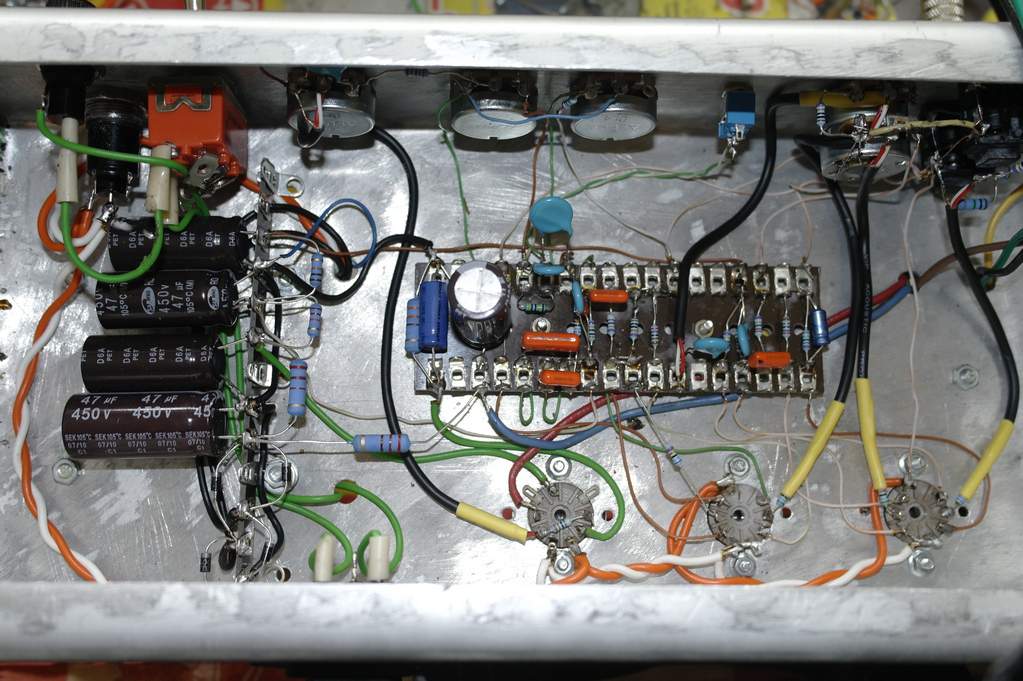

даю фото монтажа

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Схема Cornford Harlequin
« Ответ #2026 : Марта 15, 2014, 12:21:02 »
Тёмное, мутное, ничерта не видно. А видно, что провода через шасси без "сисек" пропущены, голый металл. там нигде изоляцию не зарезал?

ТБ что, витой парой распаян???

Оффлайн vmelan

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Схема Cornford Harlequin
« Ответ #2027 : Марта 15, 2014, 12:24:06 »
изоляцию не зарезал стопудово

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
  • Репутация: +7/-0
Re: Схема Cornford Harlequin
« Ответ #2028 : Марта 15, 2014, 12:29:31 »
Цитата: Ден2 от Марта 15, 2014, 12:21:02
ТБ что, витой парой распаян???

Похоже, что и сигнальные цепи ей разведены.   Моножила ж...  8)
« Последнее редактирование: Марта 15, 2014, 12:31:25 от Targitay »

Оффлайн vmelan

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Схема Cornford Harlequin
« Ответ #2029 : Марта 15, 2014, 12:35:25 »
да , разводка моножилой (одна жила витой пары)

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Репутация: +404/-10
  • Simplicity is the ultimate sophistication
Re: Схема Cornford Harlequin
« Ответ #2030 : Марта 15, 2014, 13:02:16 »
Цитата: Targitay от Марта 15, 2014, 12:29:31
Похоже, что и сигнальные цепи ей разведены.   Моножила ж...  8)

 В чем феншуй?

 Как по мне ненадежные, тонкие и ломкие провода

btw этими проводами не сигнальная часть разведена, а анод и катод, сигнал в экранированном черном проводе, не моножильном. И вот если тоненький провод под напругой в 260 постоянки отламается от платки и упадет на шасси))) :crazy:
« Последнее редактирование: Марта 15, 2014, 13:06:54 от Demonoid »

Оффлайн vmelan

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Схема Cornford Harlequin
« Ответ #2031 : Марта 15, 2014, 13:49:09 »
Тонкие - да , но не тоньше чем отводы резисторов , и почему они должны отламываться , но вопрос же в другом - почему при выкрученом ГЕЙНЕ идет клиппинг ? И еще вопрос - должна ли быть заземлена вторичка выходника , у меня при заземлении появляется гул и помоему пропадает клиппинг .

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2073
  • Репутация: +371/-4
  • GuitarPlayer.Ru fan!
Re: Схема Cornford Harlequin
« Ответ #2032 : Марта 15, 2014, 13:50:59 »
По фото не видно низги.

Оффлайн vmelan

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Схема Cornford Harlequin
« Ответ #2033 : Марта 15, 2014, 13:53:33 »
низги , что это ?

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Схема Cornford Harlequin
« Ответ #2034 : Марта 15, 2014, 14:10:38 »
vmelan, это говорит о том, что ваши фото не информативны. Просим сделать более качественные в макро режиме.

А так же, попробуйте воспользоваться советом АЗГ.

Оффлайн Targitay

  • Завсегдатай
  • ***
  • Сообщений: 362
  • Репутация: +7/-0
Re: Схема Cornford Harlequin
« Ответ #2035 : Марта 15, 2014, 14:13:26 »
Цитата: Demonoid от Марта 15, 2014, 13:02:16
В чем феншуй?
 Как по мне ненадежные, тонкие и ломкие провода
Я не тот смайлик поставил? Надо было такой:  :o

Оффлайн vmelan

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Схема Cornford Harlequin
« Ответ #2036 : Марта 15, 2014, 14:26:15 »
о заземлении выходника хотелось бы узнать

Оффлайн Мясников

  • Эксперт
  • *****
  • Сообщений: 1862
  • Репутация: +270/-42
  • myasnikov-custom.com
    • https://www.youtube.com/channel/UCHZESeK456yYQQXrzjPVB8g
Re: Схема Cornford Harlequin
« Ответ #2037 : Марта 15, 2014, 14:31:04 »
автор,у тебя конденсатор сигнальный в темброблоке течет,или витуха какая то замкнула на другую при пайке-она не держит температуру совсем же. ищи залепу в монтаже не глазами,а отцепай покаскадно схему ,начиная с конца

Оффлайн vmelan

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Схема Cornford Harlequin
« Ответ #2038 : Марта 15, 2014, 14:36:09 »
Цитата: Мясников от Марта 15, 2014, 14:31:04
конденсатор сигнальный в темброблоке течет

какой ?
поменял кондеры - анодное стоит в норме но клиппинг есть

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Схема Cornford Harlequin
« Ответ #2039 : Марта 15, 2014, 14:46:36 »
Вторичка выходника заземляется обязательно. Если при этом появляется ненормальная работа устройства - ищем проблему дальше.
