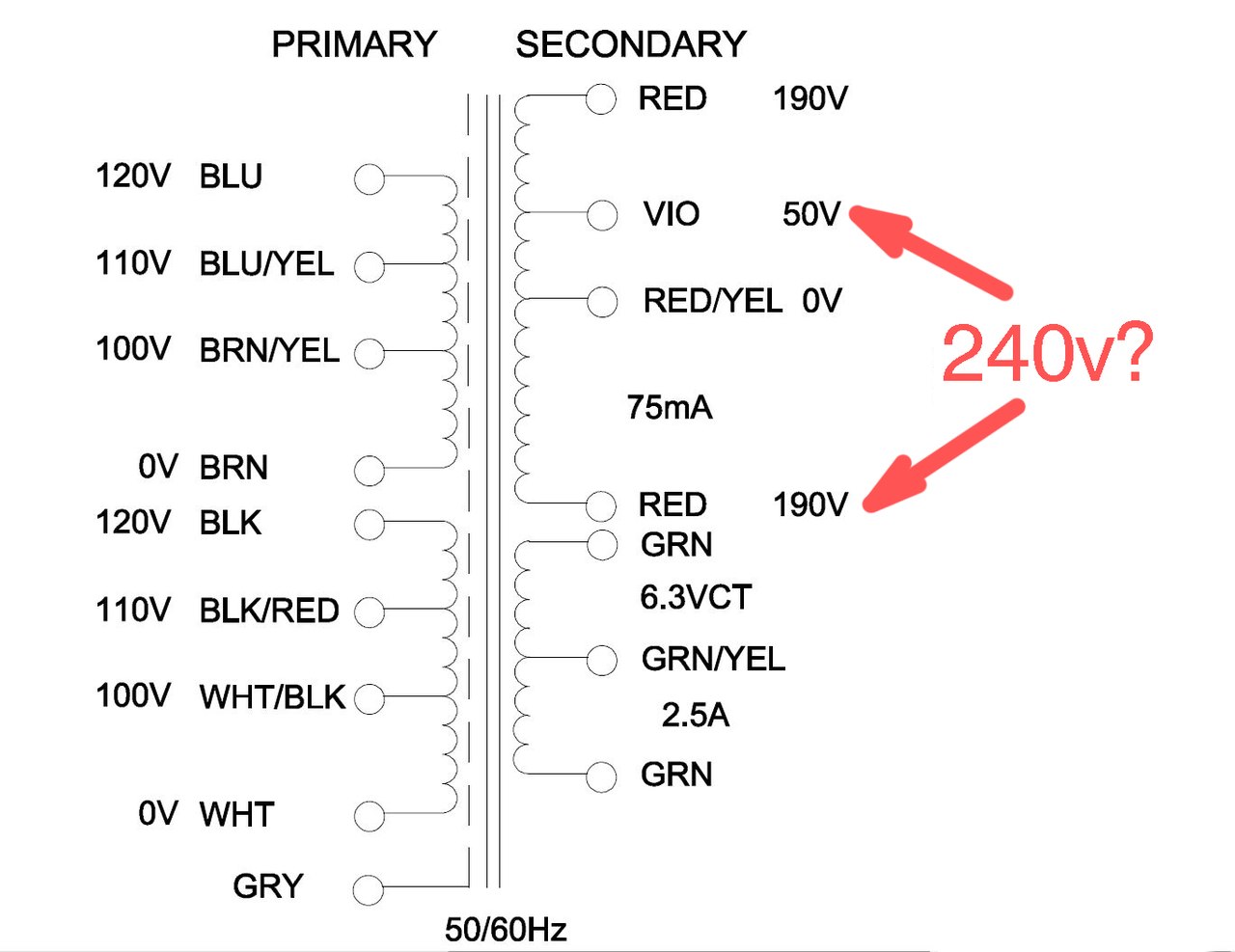

Никаких подводных камней. Используйте, по току подходит. Не забудьте заизолировать неиспользуемый провод RED.

https://guitarplayer.ru/index.php?action=dlattach;topic=86446.0;attach=1079341 чел выложил в Ответе #2192, схема с германского форума.

... и добавил:

По поводу фильтрации в питании - резистор 220 ом 3 вт - сейчас стоит 220 ом 2 вт, но есть еще 680 ом 5 вт и дроссель с споротивлением обмотки 120 ом, что лучше будет или можно ставить любой, ориентируясь на снижение фона? К слову, 680 ом как то странно себя вел. После него напряжение было меньше, чем в соседней ветке питания с резистором 2к2.

1. по поводу РЦ цепочки питания, менять в питании резик можно, можно на дроссель, но звук будет другой.
2. по поводу Войса, советую поизучать фотографии оригиналов, на которые мы все в данной теме опираемся, а не на схемы немцев или кого-то другого
http://s19.postimg.cc/jxvbzfkj6/IMG_1348.jpg

https://guitarplayer.ru/index.php?topic=86446.255
Вот страничка с фотками, в теме их море, также много пользователей у кого они есть  и кто может ими поделиться надо лишь написать им. У меня сейчас нет доступа к моему собранию фотографий. Потому можно спросить у кого либо кто по теме проявлял активность.

ИМХО в прицнипе схема арлика, по крайней мере та что рисовал я, рабочая, не фонит там ничего если собирать не из мусора. Если собирать из чего бог послал то тут уже не на номиналы смотреть надо и не в сторону смены схемы для шумодавления а в сторону качества (правильности) монтажа и качества самих компонетов. Эта схема работала без фона даже при относительно небрежном монтаже, вполне нормально.

Удачи.

Дак уже написал выше, что не фонит. Самую малость на больших гейнах. Вот эту малость и есть желание отфильтровать 5-ваттником или дросселем.

Скорее всего фон не изза питания, там и штатных фильтров выше крыши. Тут дело возможно в плохой электромагнитной обстановке либо в косячно разведенной земле.

Если ты не заметил разницы, это не значит что ее нет
С нормальным кабинетом и на большой громкости очень хорошо слышно и недонакал ламп и влияние дросселя на динамику. Если есть желание - сделай на тумблере переключение дроссель/резистор - популярный мод у клонеров Dumble.

А как дроссель влияет на динамику (что лучше - резистор или дроссель)?

А что лучше кенотрон или диоды? Гибсон или Фендер?  На такие вопросы каждый для себя сам должен ответить. Лично мое мнение что лучше то что стоит в копируемой схеме, иначе это уже не копируемая схема, а что то отдаленно напоминающее её, с непредсказуемым звуком и результатом (впрочем не всегда плохим).

По поводу влияния накала на звук - у фирмы Меса Буги есть в усилках режим Spongy - вот там как раз реализовано другое звучание за счет снижения накала и анодного. И не каждая лампа будет работать при 5,7 В, та же Меса их отбирает и тестирует. Разброс в даташите допускается, но и параметры при этом меняются

Те, кому не нравится хрипловатый звук Арлекина - можете попробовать следующее: поднять питание до 380В, в катод ЕЛ84 500-560 Ом, параллельно мастеру 470пФ убрать, впаять последовательно слюду 500пФ+керамику 560пФ. Результат - больше чистого и динамики, яркий хлесткий кранч. Митола уже нет, увы

... и добавил:

 sample1.mp3 (793.47 КБ - загружено 80 раз.) sample2.mp3 (1266.94 КБ - загружено 60 раз.) sample3.mp3 (855.51 КБ - загружено 59 раз.)   овносемплы на мобилко по заветам ГП
Краснодеревянная приличная копия SG

Sofa_Guitarrero, хрипловатый звук??? эт Вы о чем?

  О звуке Арлекина. Всегда Ваш, капитанмайор Очевидность
Тут люди пишут, в т.ч. в личку, что яркости не хватает. Вот я и провел эксперимент.
Что касается меня, то я потихоньку собираю детальки для изготовления копии как можно билже к оригиналу.
