Автор Тема: Схема Cornford Harlequin  (Прочитано 313443 раз)

0 Пользователей и 2 Гостей просматривают эту тему.

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Схема Cornford Harlequin
« Ответ #900 : Марта 12, 2013, 20:45:27 »
Цитата: Shrila от Марта 12, 2013, 20:06:55
Demonoid,  Там пластинка фильтров питания вынесена отдельно, если на ней последовательно промерять напругу достаточно будет? Или надо непосредственно на анодах ламп?

  На блоке питания будет отлично, и вполне достаточно! :) Начиная от диодного моста.. (первого фильтрующего) и дальше... Спасибо большое :)

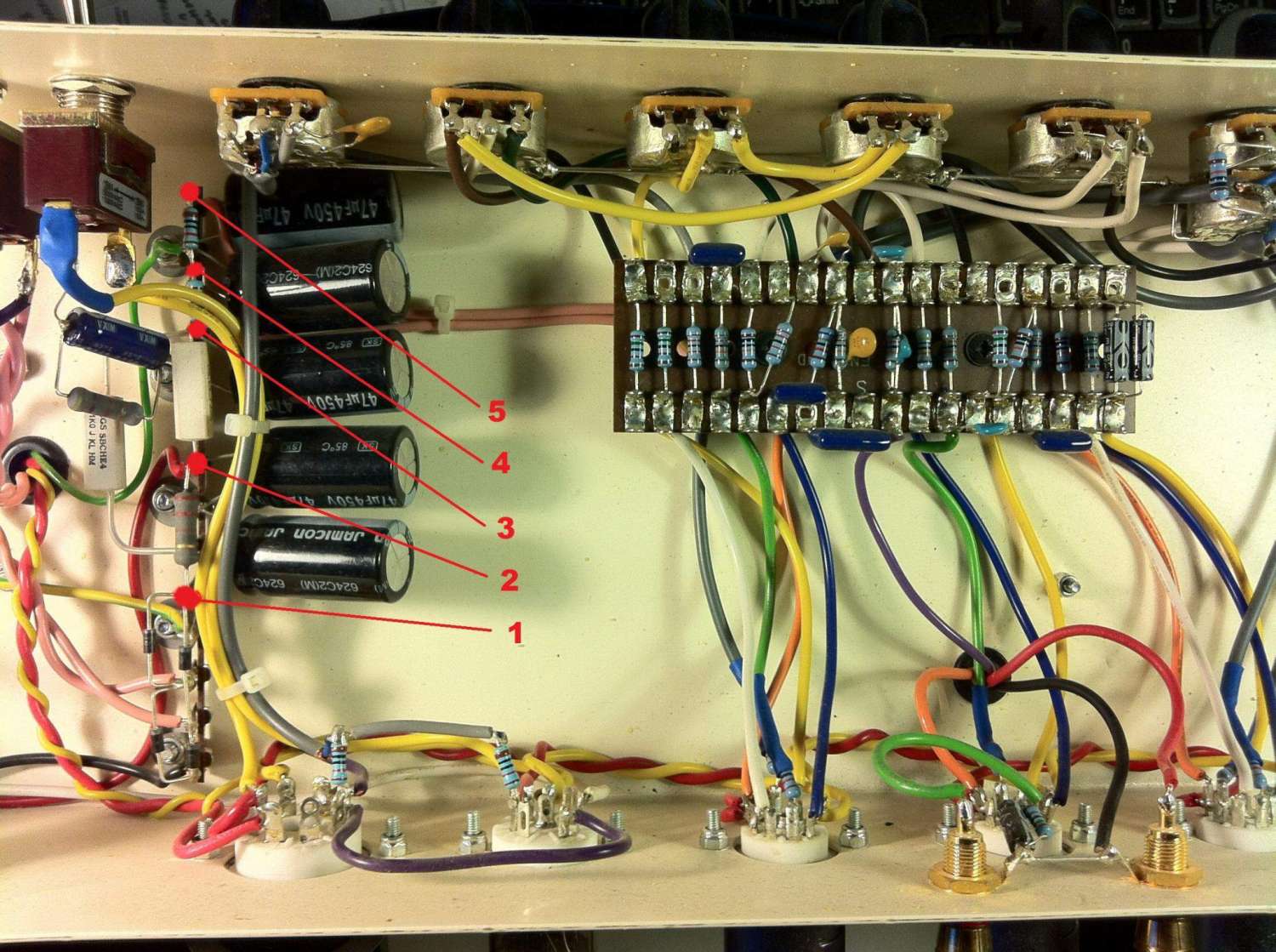

Я тут на фото отметил точки, можно не рисовать, а просто померять и написать например точка "1. - 320 вольт" :) Так будет проще и понятней :)

« Последнее редактирование: Марта 12, 2013, 20:56:47 от Demonoid »

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2123
  • GuitarPlayer.Ru fan!
Re: Схема Cornford Harlequin
« Ответ #901 : Марта 12, 2013, 20:52:07 »
Цитата: Demonoid от Марта 12, 2013, 18:54:05
Алексей Ф,  Супер! ВГС рулят!
Это Алкуз присоветовал :)
Спасибо.

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Схема Cornford Harlequin
« Ответ #902 : Марта 12, 2013, 20:55:00 »
Цитата: Алексей Ф от Марта 12, 2013, 20:52:07
Это Алкуз присоветовал :)
Спасибо.

 В моей версии карреры (2Х12) стоит тоже WGS  Ветеран и Рипер ХП... отличные динамики, как по мне ветеран намного лучше звучит китайского Винтаж 30. Была возность сравнить.

Оффлайн Shrila

  • Опытный
  • ****
  • Сообщений: 589
  • हरे कृष्ण
Re: Схема Cornford Harlequin
« Ответ #903 : Марта 12, 2013, 21:24:44 »
Demonoid,  Напругу сейчас замерю, а разборка, фотки и замеры сопротивлений постараюсь завтра.

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Схема Cornford Harlequin
« Ответ #904 : Марта 12, 2013, 21:56:12 »
Цитата: Shrila от Марта 12, 2013, 21:24:44
Demonoid,  Напругу сейчас замерю, а разборка, фотки и замеры сопротивлений постараюсь завтра.

 Заранее благодарен! Ждемс! :twiddle:

Оффлайн Shrila

  • Опытный
  • ****
  • Сообщений: 589
  • हरे कृष्ण
Re: Схема Cornford Harlequin
« Ответ #905 : Марта 12, 2013, 22:07:17 »
Усилок включен в сеть через стабилизатор напряжения, в сети наблюдается нестабильность, поэтому пишу крайние значения.
Напруга на входе силовика 217...220 В, на выходе 260..261 В, накал 5,5 В.
Напруга на выходе выпрямителя - Точка1 - 323...326 В, Точка2 - 312...313 В, Точка3 - 306...308 В, Точка4 - 228...230 В, Точка5 - 216...217 В.
Переключатель в положении 9PIN, вынул EL84, сопротивление катодного резистора показывает 323 Ом, но он шунтирован электролитом, однако показания мультеметра не прыгают.

... и добавил:

Маркировка катодного резистора Оранжевый, Оранжевый, Коричневый, Золотистый, что в общем то похоже на правду  :)
« Последнее редактирование: Марта 12, 2013, 22:16:03 от Shrila »

Оффлайн Crash85

  • Частый посетитель
  • **
  • Сообщений: 218
Re: Схема Cornford Harlequin
« Ответ #906 : Марта 12, 2013, 22:18:18 »
Цитата: Shrila от Марта 12, 2013, 22:07:17
Усилок включен в сеть через стабилизатор напряжения, в сети наблюдается нестабильность, поэтому пишу крайние значения.
Напруга на входе силовика 217...220 В, на выходе 260..261 В, накал 5,5 В.
Напруга на выходе выпрямителя - Точка1 - 323...326 В, Точка2 - 312...313 В, Точка3 - 306...308 В, Точка4 - 228...230 В, Точка5 - 216...217 В.
Переключатель в положении 9PIN, вынул EL84, сопротивление катодного резистора показывает 323 Ом, но он шунтирован электролитом, однако показания мультеметра не прыгают.

... и добавил:

Маркировка катодного резистора Оранжевый, Оранжевый, Коричневый, Золотистый, что в общем то похоже на правду  :)
:clapping: :clapping: :clapping: Огромнейшее спасибо!!!!!!!!!!!!!!!!!!!!!!!
« Последнее редактирование: Марта 12, 2013, 22:21:25 от Crash85 »

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2123
  • GuitarPlayer.Ru fan!
Re: Схема Cornford Harlequin
« Ответ #907 : Марта 12, 2013, 22:18:30 »
Shrila, спасибо!
А можно ещё точку 6 померить?


« Последнее редактирование: Марта 12, 2013, 22:26:55 от Алексей Ф »

Оффлайн Shrila

  • Опытный
  • ****
  • Сообщений: 589
  • हरे कृष्ण
Re: Схема Cornford Harlequin
« Ответ #908 : Марта 12, 2013, 22:26:58 »
Да незачто, рад помочь, чем могу.
Продолжим, в катоде лампы ревера резистор 1,5 к, шунтирующий электролит 2,2 мкф 100В.

... и добавил:

Алексей Ф,  Поясни плиз, Точка6 это на вторых сетках ламп мощника?
« Последнее редактирование: Марта 12, 2013, 22:30:40 от Shrila »

Оффлайн ExtremisT

  • Живу на форуме
  • *******
  • Сообщений: 23981
  • See you space cowboy
    • "Povezlo" band tribute page
Re: Схема Cornford Harlequin
« Ответ #909 : Марта 12, 2013, 22:35:40 »
Shrila, что насчёт пота гейна?  :rolleyes:

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2123
  • GuitarPlayer.Ru fan!
Re: Схема Cornford Harlequin
« Ответ #910 : Марта 12, 2013, 22:41:00 »
Цитата: Shrila от Марта 12, 2013, 22:26:58
Да незачто, рад помочь, чем могу.
Продолжим, в катоде лампы ревера резистор 1,5 к, шунтирующий электролит 2,2 мкф 100В.

... и добавил:

Алексей Ф,  Поясни плиз, Точка6 это на вторых сетках ламп мощника?
Да, на вторых сетках. На фотке не видно, но там должен сиреневый проводок к этой точке идти.

1,5 + 2,2 - Demonoid не ошибся  :)

Оффлайн Shrila

  • Опытный
  • ****
  • Сообщений: 589
  • हरे कृष्ण
Re: Схема Cornford Harlequin
« Ответ #911 : Марта 12, 2013, 22:44:29 »
Точка6 - 302...304 В.

ExtremisT,  Постараюсь завтра померять, когда шасси сниму, сегодня напругой ограничусь.

Оффлайн ExtremisT

  • Живу на форуме
  • *******
  • Сообщений: 23981
  • See you space cowboy
    • "Povezlo" band tribute page
Re: Схема Cornford Harlequin
« Ответ #912 : Марта 12, 2013, 22:46:50 »
Shrila, ок :) спасибо заранее.

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2123
  • GuitarPlayer.Ru fan!
Re: Схема Cornford Harlequin
« Ответ #913 : Марта 12, 2013, 22:48:41 »
Shrila, спасибо!
Тут вот ещё какой момент - по хорошему надо дать усю две-три минуты погреться, пока лампы в режим войдут.  Если замеры проводились сразу после включения - погрешность будет.

Оффлайн Crash85

  • Частый посетитель
  • **
  • Сообщений: 218
Re: Схема Cornford Harlequin
« Ответ #914 : Марта 12, 2013, 22:51:20 »
Алексей Ф, А нельзя ли Вас попросить при наличии свободной минутки лейку под оригинал дорисовать (часть с окталкой) для особо "нубов" как я, а то по схеме боюсь накосячу чего-нибудь...
