Автор Тема: Схема Cornford Harlequin  (Прочитано 318695 раз)

0 Пользователей и 4 Гостей просматривают эту тему.

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Схема Cornford Harlequin
« Ответ #915 : Марта 12, 2013, 22:56:13 »
Цитата: Shrila от Марта 12, 2013, 22:07:17
Усилок включен в сеть через стабилизатор напряжения, в сети наблюдается нестабильность, поэтому пишу крайние значения.
Напруга на входе силовика 217...220 В, на выходе 260..261 В, накал 5,5 В.
Напруга на выходе выпрямителя - Точка1 - 323...326 В, Точка2 - 312...313 В, Точка3 - 306...308 В, Точка4 - 228...230 В, Точка5 - 216...217 В.
Переключатель в положении 9PIN, вынул EL84, сопротивление катодного резистора показывает 323 Ом, но он шунтирован электролитом, однако показания мультеметра не прыгают.

... и добавил:

Маркировка катодного резистора Оранжевый, Оранжевый, Коричневый, Золотистый, что в общем то похоже на правду  :)

 Огромное! Просто Огромное человеческое спасибо!!! Особенно за катодник!

Цитата: Shrila от Марта 12, 2013, 22:26:58
Да незачто, рад помочь, чем могу.
Продолжим, в катоде лампы ревера резистор 1,5 к, шунтирующий электролит 2,2 мкф 100В.

... и добавил:

Алексей Ф,  Поясни плиз, Точка6 это на вторых сетках ламп мощника?

:) как я и думал

Цитата: Алексей Ф от Марта 12, 2013, 22:41:00
Да, на вторых сетках. На фотке не видно, но там должен сиреневый проводок к этой точке идти.

1,5 + 2,2 - Demonoid не ошибся  :)

 На счет сетки не критично, главное что есть точка "1", и можно прикинуть сколько на входе.

Цитировать
1,5 + 2,2 - Demonoid не ошибся  :)

 Ну дык, столько просидев пялившись на фотки Корнфорда))) ;D Меня можно в 3 ночи поднять, я с закрытыми глазами схему Арлекина нарисую  ;D

... и добавил:

Алексей Ф,

 Может скинете схему в Сплан мне? Я напруги проставлю  :) Этот момент надо запечатлить :)
« Последнее редактирование: Марта 12, 2013, 23:12:14 от Demonoid »

Оффлайн Shrila

  • Опытный
  • ****
  • Сообщений: 595
  • हरे कृष्ण
Re: Схема Cornford Harlequin
« Ответ #916 : Марта 12, 2013, 22:58:26 »
Алексей Ф,  Прогревал несколько минут, это мы в курсе  ;). Но это всегда будет с погрешностью. Тестер у меня не из метрологической лаборатории, да и в зависимости от напряжения в сети выпрямленная напруга будет слегка меняться. Там стабилитронов нету  :)

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Схема Cornford Harlequin
« Ответ #917 : Марта 12, 2013, 23:02:06 »
Алексей Ф, Crash85,  вот вам и вольтаж вторички , анодки, - 260 вольт.  :) Ампераж не менее 70-80, а лучше 90-100  как по мне, запас лишним не будет.

 У карреры довольно маленький силовик, видимо накал проседает по напруге немного  когда воткнуты обе выходные лампы, т.к. судя по всему накальная немного слабовата по току, хотя может в этом есть какой-то смысл, ведь собирали его не глупые люди...
« Последнее редактирование: Марта 12, 2013, 23:09:38 от Demonoid »

Оффлайн Crash85

  • Частый посетитель
  • **
  • Сообщений: 218
Re: Схема Cornford Harlequin
« Ответ #918 : Марта 12, 2013, 23:22:36 »
А зачем каррере 3 выхода на динамик? 8 Ом 16 Ом а 3-е что??? Или я вообще не прав???

Оффлайн Shrila

  • Опытный
  • ****
  • Сообщений: 595
  • हरे कृष्ण
Re: Схема Cornford Harlequin
« Ответ #919 : Марта 12, 2013, 23:26:17 »
Crash85,  Там с выходника идет три провода, к выходным подключены два, один висит ввоздухе. Два выходных джека просто запараллелены. А третий подключен к первым через делитель напряжения на двух резисторах. Позиционируется как Slave output. Назначение его, мне, честно говоря тоже не понятно.

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Схема Cornford Harlequin
« Ответ #920 : Марта 12, 2013, 23:26:26 »
Цитата: Crash85 от Марта 12, 2013, 23:22:36
А зачем каррере 3 выхода на динамик? 8 Ом 16 Ом а 3-е что??? Или я вообще не прав???

 Для параллельного включения в еще один кабинет.

... и добавил:

Цитата: Shrila от Марта 12, 2013, 23:26:17
Crash85,  Там с выходника идет три провода, к выходным подключены два, один висит ввоздухе. Два выходных джека просто запараллелены. А третий подключен к первым через делитель напряжения на двух резисторах. Позиционируется как Slave output. Назначение его, мне, честно говоря тоже не понятно.

 подключены 4 и 8, в воздухе наверное висит 16, на всяк провсяк

Оффлайн Crash85

  • Частый посетитель
  • **
  • Сообщений: 218
Re: Схема Cornford Harlequin
« Ответ #921 : Марта 12, 2013, 23:30:47 »
Цитата: Demonoid от Марта 12, 2013, 23:26:26
Для параллельного включения в еще один кабинет.

... и добавил:

 подключены 4 и 8, в воздухе наверное висит 16, на всяк провсяк
Блин,  а еще один каб усилок потянет? А наличие выводов на 4, 8 и 16 зависит от выходного транса, правильно? То есть если есть вывод на 16 - можно и винтаж на 16 брать...

Чувствую что совсем ламерские вопросы задаю, Гуру форума, Вы уж не серчайте, знаю что лучше почитать умные книжки и по-хорошему разобраться в вопросах схемотехники и прочего, но к сожалению на "хобби" не так много времени как хотелось бы, вот и получается галопом по европам...что вижу, то и собираю...
Всем заранее спасибо за помощь и терпение:)
« Последнее редактирование: Марта 12, 2013, 23:35:15 от Crash85 »

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Схема Cornford Harlequin
« Ответ #922 : Марта 12, 2013, 23:39:52 »
Цитата: Crash85 от Марта 12, 2013, 23:30:47
Блин,  а еще один каб усилок потянет? А наличие выводов на 4, 8 и 16 зависит от выходного транса, правильно? То есть если есть вывод на 16 - можно и винтаж на 16 брать...

Чувствую что совсем ламерские вопросы задаю, Гуру форума, Вы уж не серчайте, знаю что лучше почитать умные книжки и по-хорошему разобраться в вопросах схемотехники и прочего, но к сожалению на "хобби" не так много времени как хотелось бы, вот и получается галопом по европам...что вижу, то и собираю...
Всем заранее спасибо за помощь и терпение:)

 Ну по идее потянет, почему нет, по сути это как второй динамик в кабинете, у меня 2Х12 так тянет что окна дрожат дома)))

 Да наличие выводов зависит от выходного трансформатора.

Да если есть провод на 16, можно и его брать. Но как правило у Аудиоинструментовских трансформаторов 4-6-8 Ом. Под заказ мотать надо 16.

Оффлайн Shrila

  • Опытный
  • ****
  • Сообщений: 595
  • हरे कृष्ण
Re: Схема Cornford Harlequin
« Ответ #923 : Марта 12, 2013, 23:46:45 »
Цитата: Demonoid от Марта 12, 2013, 23:26:26
Для параллельного включения в еще один кабинет.

 подключены 4 и 8, в воздухе наверное висит 16, на всяк провсяк
Выходник включен только в одном режиме, один конец на шасси, второй на джеки, а третий висит  :). Джеки запараллелены, вот и опять получается какой-то усредненный вариант.

Оффлайн Demonoid

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Схема Cornford Harlequin
« Ответ #924 : Марта 12, 2013, 23:51:25 »
Цитата: Shrila от Марта 12, 2013, 23:46:45
Выходник включен только в одном режиме, один конец на шасси, второй на джеки, а третий висит  :). Джеки запараллелены, вот и опять получается какой-то усредненный вариант.

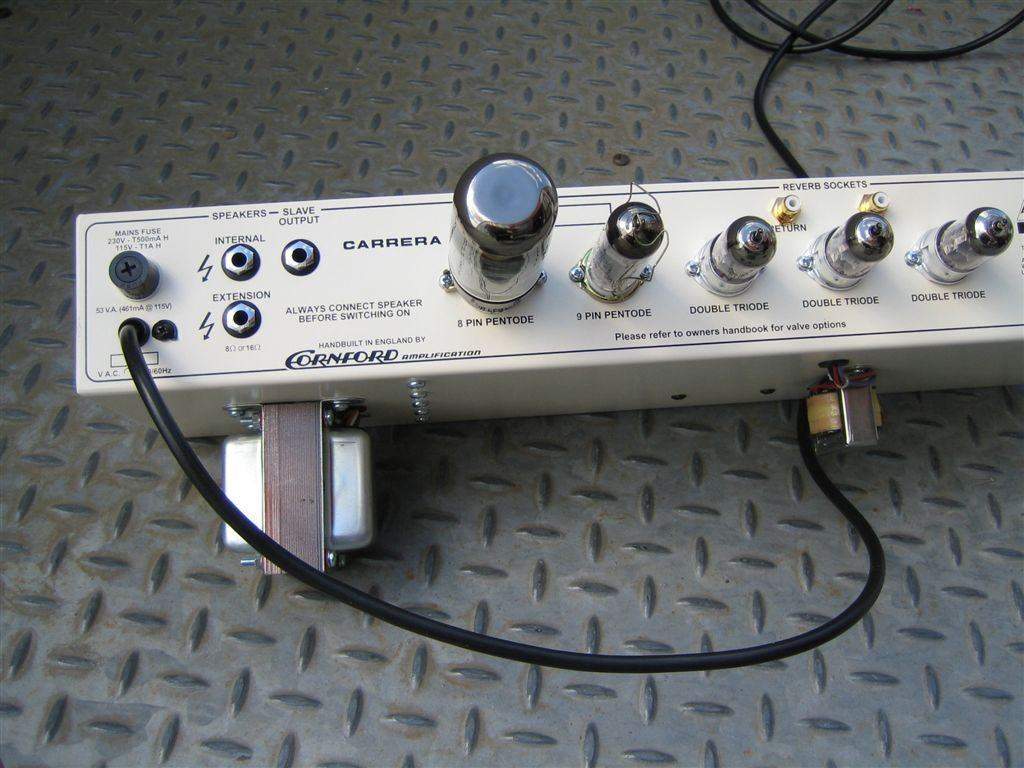

Сори я напутал немного, в каррере 3 выхода, Internal ( для паралельного включения еще одного динамика на 8 или 16 оМ)  Extention (для родного динамика)  и Slave, вот про слейв я узнавал.. но к сожалению забыл зачем он)) Вспомню напишу  ;D

 Выходит все верно, в воздухе висит или 4 Ома или 16 ом, а тот что припаян 8 Ом, + земля.
« Последнее редактирование: Марта 12, 2013, 23:55:00 от Demonoid »

Оффлайн AkiRa

  • Опытный
  • ****
  • Сообщений: 735
  • Могу задавать нубские вопросы
Re: Схема Cornford Harlequin
« Ответ #925 : Марта 13, 2013, 03:52:48 »
Demonoid, Вот этот малюююсенький, посередине шасси, неужели выходной трансформатор? :o :crazy:

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Зарегистрированный
    • http://
Re: Схема Cornford Harlequin
« Ответ #926 : Марта 13, 2013, 07:39:30 »
Цитата: AkiRa от Марта 13, 2013, 03:52:48
Demonoid, Вот этот малюююсенький, посередине шасси, неужели выходной трансформатор? :o :crazy:
это трансформатор ревербератора. Выходной внутри шасси стоит

Оффлайн AkiRa

  • Опытный
  • ****
  • Сообщений: 735
  • Могу задавать нубские вопросы
Re: Схема Cornford Harlequin
« Ответ #927 : Марта 13, 2013, 08:11:52 »
alkuz, Точно...я что-то про ревер и забыл. Голова-помидор я. Спасибо :)

Оффлайн Shrila

  • Опытный
  • ****
  • Сообщений: 595
  • हरे कृष्ण
Re: Схема Cornford Harlequin
« Ответ #928 : Марта 13, 2013, 09:37:36 »
Цитата: Demonoid от Марта 12, 2013, 23:51:25
Выходит все верно, в воздухе висит или 4 Ома или 16 ом, а тот что припаян 8 Ом, + земля.
Сегодня постараюсь замерить сопротивление, тоже интересно узнать 4 Ома или 16 Ом. Если это 16 Ом то будет просто праздник  ;D

Оффлайн Crash85

  • Частый посетитель
  • **
  • Сообщений: 218
Re: Схема Cornford Harlequin
« Ответ #929 : Марта 13, 2013, 10:25:11 »
Народ, пока заказ не отправлен с банзая, какую окталку добавить в корзину 6V6 или  KT66 или 6P3S или 6L6???
