alkuz, это драйвер ревербератора крупным планом. Мне кажется Demonoid ревер не собирал, иначе бы поделился инфой по трансформатору. Нестанданртный он какой-то (трансформатор я имею в виду).

 Я думаю речь шла вцелом, т.к. выходник, и силовик тоже маловаты.... Ну не знаю, дело или в экономии денег, или веса... Все равно я крайне увжительно отношусь к создателям этого усилителя. Мое мнение, это единственный настоящий гитарный однотакт, с отличным перегрузом (что для однотактов редкость) ... Арлик не в счет)) ОН тоже крут

Антон, я помнится писал тебе в свое время, что одновременно переписываюсь с двумя начинающими строителями Арлекина  ... Ты и Алексей пракически в одно время обратились ко мне с вопросами, и стрили вы свои усилители синхронно. А теперь вот общаетесь напрямую

Ааа, ну так вообще прикольно, вылетело из головы...Глядишь и я когда-нибудь смогу разобраться во всем  и объяснять продолжателям:)

Возвращаясь к вопросу по поводу драйвера пружинки, вот как вариант точно такое-же включение

Народ! Проясните дурню, какие поты заказывать, я походу совсем не то положил в корзину -
Двойной Alpha 24mm STE-100k log - 1 штука, Обычный Alpha 24mm mono 250k log - 5 штук...
Накосячил да?
Заказ оплачен, но пока не отправлен, может успею изменить...

HELP..... Мужики, ну не проходите мимо...а то уже на прошлой странице потерялось сообщение...
Какие номиналы потенциометров заказывать?

Гейн 500к Лог сдвоенный 1 шт.,
 22к Лин  - 2шт
250 к Лог - 2шт
 250 к Лин 1 шт.

Спасибо огромное!
Ну вот, говорю же что сдурил...блин...А на Арлекине тогда какие должны быть? Походу и там косяк...

Спасибо огромное!
Ну вот, говорю же что сдурил...блин...А на Арлекине тогда какие должны быть? Походу и там косяк...

 На арлике гейн 250 к Лог сдвоенный (можно 500к А по вкусу)
 250 к лог -2 штуки
 250 к лин - 1 штука

... и добавил:

И я уточню:
На ревер 22 линейный?
250 лин - требл?
Может на схеме сразу поправить?

Я поправлю схему, поправьте лейку

Га счет ревер 22 к лин , да, сейчас уточню... минутку

250 лин - требл?

да

... и добавил:

да, на ревер 22 к ЛИН

 Прилагаю схему хеллкета, толково снятую....там есть все номиналы, причем они очень толково были замеряны. И еще один ньюанс, обратите внимание на катодные/анодные резисторы ламп преампа, никаких сходств не находите?))))

 А сбросил я ее не с проста, Хэлкет это должным образом усовершенствованный Арлик, вот номиналы потов также совпадают с теми что нам озвучил в свое время AZG

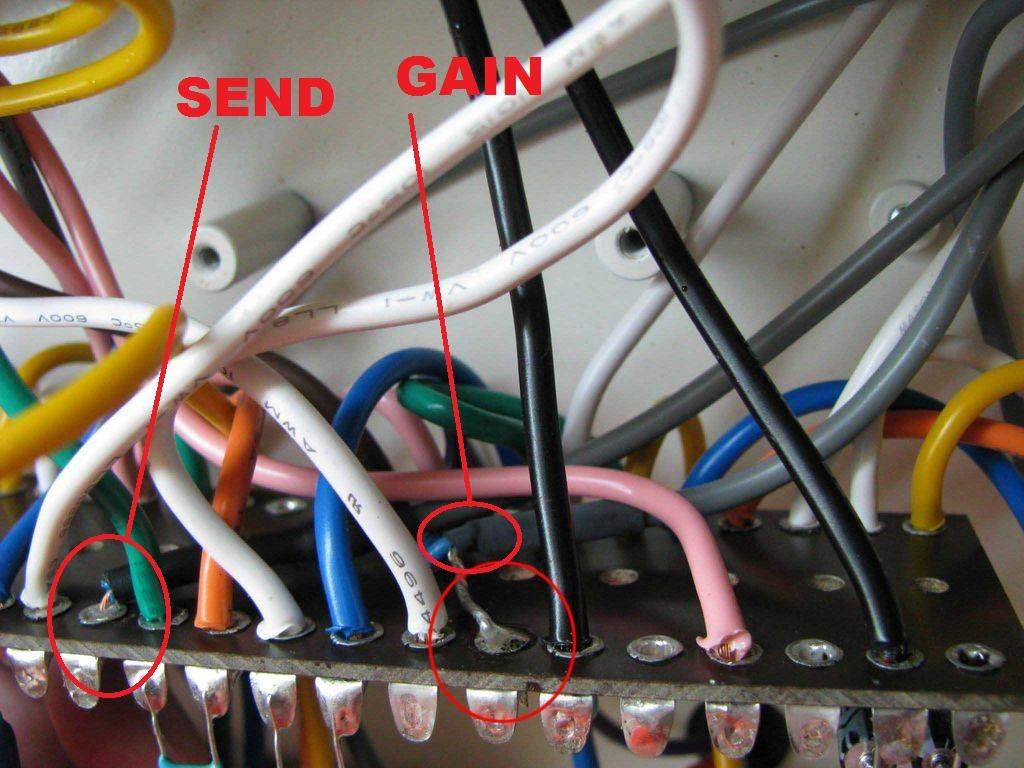

Алексей Ф,  Вот макрофотка, лучше уже только профкамерой.
(Ссылка на вложение)

Demonoid, Давай я тебе скину. на мыло например, непожатый архив фоток? Уже сам разберешься, и если что выложишь здесь?

 Конечно   Как удобно! Жду с нетерпением

мыло щас в личку сброшу

... и добавил:

Алексей Ф,  В идеале было бы пересчитать драйвер на железо от ТВ-3Ш, но это будет еще тот геморой.
